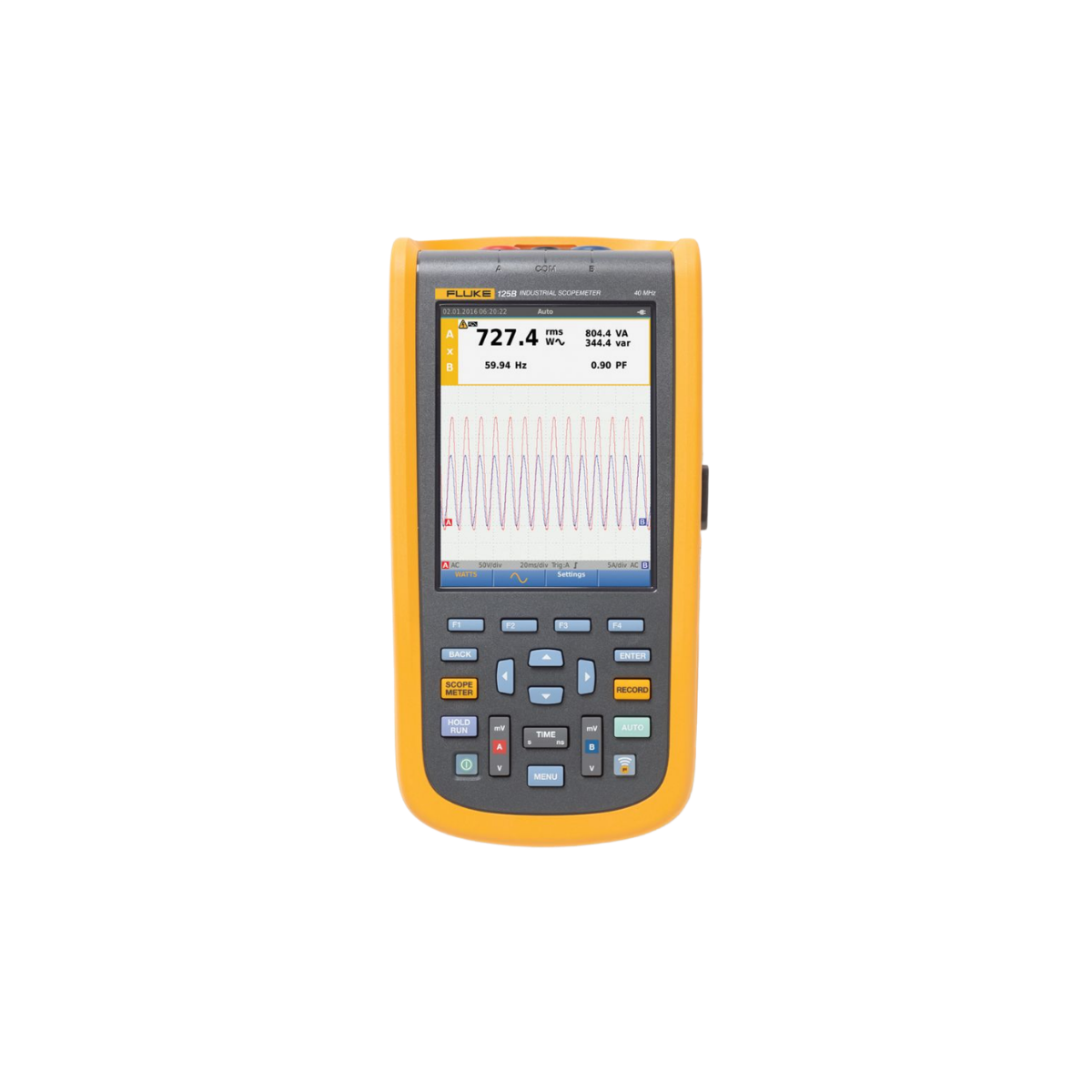

Fluke 123B 20 MHz Endüstriyel ScopeMeter

Fluke 123B, endüstriyel makinelerde dalga biçimi, gerilim, akım, frekans ve temel elektriksel parametreleri tek bir el tipi araçla incelemek için tasarlanmış 20 MHz ScopeMeter cihazıdır. Sabit laboratuvar osiloskobunun aksine bakım noktasına taşınabilir; korumalı test uçları ve yalıtılmış saha yaklaşımı, pano, sürücü, motor kontrolü ve otomasyon devrelerinde arıza aramayı kolaylaştırır. Cihaz, osiloskop ile multimetre arasında cihaz değiştirme ihtiyacını azaltır.

Fluke 123B tam işlevli çift girişli skop ve ölçüm cihazıdır. 20 MHz analog bant genişliği, tekrarlayan sinyallerde hızlı değişimleri ve kontrol devresindeki bozulmuş dalga biçimlerini görmeyi sağlar. Ürünle sinyalin yalnızca anlık sayısal değerine değil, yükselme süresine, gürültüsüne, darbe yapısına ve zaman içindeki kararlılığına da bakılabilir. Bu görsel yaklaşım, sensör, inverter veya PLC bağlantısındaki arızanın kaynağını daraltmada değerlidir.

20 MHz çift girişli osiloskop

Fluke 123B'nin bant genişliği DC'den 20 MHz'e kadar, test uçları ve prob koşuluna bağlı olarak belirtilir. Yükselme süresi prob olmadan 17,5 ns'den düşük, giriş empedansı test ucu olmadan 1 MΩ paralel 20 pF seviyesindedir. Modelin dikey hassasiyeti 5 mV/div ile 200 V/div arasında sunar; böylece düşük seviyeli kontrol sinyallerinden daha yüksek gerilimli saha dalga biçimlerine kadar farklı ölçeklerde inceleme yapılabilir.

Eşdeğer örnekleme zaman tabanı 20 ns/div ile 500 ns/div arasındadır; gerçek zamanlı aralıklar 1 µs/div ile 5 saat/div arasında ayarlanabilir. Cihaz eşdeğer örneklemede yinelenen sinyaller için 4 GS/s seviyesine, gerçek zamanlı örneklemede iki kanal birlikte 40 MS/s hızına kadar çıkar. Tekrarlanmayan kısa olaylarda gerçek zamanlı mod, düzenli periyodik sinyallerde eşdeğer örnekleme tercih edilmelidir.

Connect-and-View ve IntellaSet

Fluke 123B üzerindeki Connect-and-View otomatik tetikleyici ve ayar teknolojisi, genlik, zaman tabanı, tetikleme seviyesi, boşluk ve erteleme ayarlarını sinyale göre sürekli düzenler. Fluke 123B kullanıcısı, her ölçümde çok sayıda düğme ayarlamak yerine sinyali bağlayıp dalga biçimini hızlıca izleyebilir. Manuel geçersiz kılma seçenekleri, otomatik görünümün yetersiz kaldığı özel tetikleme koşullarında teknisyene kontrol bırakır.

IntellaSet teknolojisi, görülen dalga biçimine göre ilgili sayısal ölçümlerin otomatik izlenmesine yardımcı olur. Fluke 123B ile örneğin gerilim, frekans veya görev döngüsü gibi parametreler, dalga biçimiyle aynı çalışma akışında kontrol edilebilir. Otomatik öneriler hızlı ön inceleme için kullanışlıdır; kritik bir karar verilmeden önce ölçüm aralığı, referans noktası ve test ucunun bağlantısı kullanıcı tarafından doğrulanmalıdır.

Aralıklı arızaları kayıt altına alma

Fluke 123B'nin Kayıt Cihazı Etkinlik Tespiti işlevi, yinelenen dalga biçimleri üzerinde 4 kHz'e kadar görülemeyen aralıklı olayların yakalanmasına yardımcı olur. Fluke 123B bu sayede teknisyenin başında beklemediği, yalnızca makine belirli bir yükteyken ortaya çıkan parazit veya tetikleme bozukluğunu inceleme fırsatı verir. Olay kaydı oluşturulurken makinenin çalışma modu, yükü, devir durumu ve ölçüm noktası not edilmelidir.

Normal, tekli ve rulo skop modları farklı zaman aralıklarına uygun çalışma sağlar. Fluke 123B zarf görünümünde zaman içinde minimum ve maksimum dalga biçimlerini gösterebilir; düzgün görünüm gürültüyü bastırmaya, hata kapalı görünüm ise örnekler arasındaki olayları ayırmaya yardım eder. Fluke 123B ile kayıt alınması, arızanın otomatik olarak teşhis edildiği anlamına gelmez; yakalanan dalga biçimi devre şeması ve normal referansla karşılaştırılmalıdır.

Multimetre ve dalga biçimi ölçümleri

Fluke 123B, çift girişte DC gerilimi 500 mV, 5 V, 50 V, 500 V ve 750 V aralıklarında ölçer; DC doğruluğu ±(%0,5 + 5 sayım) olarak verilir. True RMS AC ve AC+DC gerilimleri de aynı temel kademelerde izlenebilir. Fluke 123B frekans ölçümünü 15 Hz'den 50 MHz'e kadar otomatik ayarda sürdürebilir, frekans doğruluğu 1 Hz–1 MHz bölgesinde ±(%0,5 + 2 sayım) seviyesindedir.

Fluke 123B ile görev döngüsü yüzde 2–98 arasında, darbe genişliği ve tepe değerleri de ilgili skop modlarında incelenebilir. Direnç, süreklilik, diyot ve kapasitans ölçümleri için kapasitans kademeleri 50 nF, 500 nF, 5 µF, 50 µF ve 500 µF olarak belirtilmiştir. Fluke 123B böylece sensör beslemesi, kablo sürekliliği, filtre kapasitörü veya diyot yönü gibi yardımcı kontrolleri aynı test oturumunda yapabilir.

Güvenlik ve korumalı test uçları

Fluke 123B girişleri, uygun test uçlarıyla 600 Vrms CAT IV ve 750 Vrms maksimum gerilim seviyesine kadar belirtilmiştir. Fluke 123B ile ölçüm yapılırken doğrudan bağlantı, test uçlarının izolasyonu, ortak mod gerilimi ve cihazın ölçüm kategorisi birlikte kontrol edilmelidir. Korumalı uçlar, direnç, süreklilik ve osiloskop ölçümlerinde uç değiştirme ihtiyacını azaltır; bu rahatlık yanlış terminal seçimini veya enerjili devrede dikkatsiz yaklaşımı ortadan kaldırmaz.

Fluke 123B kutu içeriğinde ScopeMeter, siyah topraklama telleri olan blendajlı test uçları, siyah test ucu, kırmızı ve mavi kanca klipsleri, muz-BNC adaptörleri, USB açılı adaptör, WiFi USB adaptörü, güç kaynağı veya pil şarj cihazı ve şarj edilebilir lityum iyon pil bulunur. Fluke 123B satın alınırken 123B ile 123B/S varyantının kutu içeriği ve taşıma aksesuarları ayrıca karşılaştırılmalıdır.

Yazılım, raporlama ve saha seçimi

Fluke 123B, WiFi USB adaptörü ve FlukeView ScopeMeter yazılımı bulunan paket seçenekleriyle ekran görüntülerinin, dalga biçimi verilerinin ve referans kayıtlarının bilgisayara aktarılmasına yardımcı olur. Fluke 123B ile oluşturulan görüntüler bakım raporuna eklenebilir; ölçüm noktasının adı, makinenin çalışma koşulu ve test tarihi eklenirse kayıt daha sonra anlamlı kalır. Kablosuz veri aktarımı ürün varyantına göre değişebileceğinden kutu içeriği satın alma öncesinde kontrol edilmelidir.

Fluke 123B; motor sürücüleri, PLC giriş-çıkışları, endüstriyel güç kaynakları, sensör sinyalleri, vana kontrol kartları ve makine otomasyon devrelerinde kullanılabilir. Fluke 123B seçilirken 20 MHz bant genişliği, çift giriş, 600 Vrms CAT IV çalışma, aralıklı olay yakalama, otomatik ayar ve multimetre fonksiyonlarının aynı gövdede bulunması dikkate alınmalıdır. Daha yüksek bant genişliği veya özel güç analizleri gerekiyorsa 120B serisinin üst modelleri incelenmelidir.

Sonuç olarak Fluke 123B, endüstriyel bakımda dalga biçimini ve sayısal ölçümü aynı çalışma akışında buluşturan taşınabilir bir ScopeMeter'dır. Fluke 123B, 20 MHz bant genişliği, çift giriş, Connect-and-View, IntellaSet, 4 GS/s eşdeğer örnekleme ve aralıklı olay kayıt işlevleriyle arıza bulma süresini kısaltabilir. Fluke 123B doğru test noktası, uygun CAT sınıfı ve referans dalga biçimiyle kullanıldığında saha ekibine güçlü bir teşhis kaydı sağlar.

• Fluke 123B 20 MHz bant genişliğine sahip çift girişli endüstriyel ScopeMeter'dır.
• Osiloskop, multimetre ve kayıt cihazı işlevlerini tek el tipi araçta birleştirir.
• Connect-and-View ve IntellaSet otomatik ayar ve ilgili sayısal ölçüm desteği sunar.
• 4 GS/s'ye kadar eşdeğer, 40 MS/s'ye kadar gerçek zamanlı örnekleme belirtilmiştir.
• 600 Vrms CAT IV ve 750 Vrms maksimum giriş gerilimi değerleri resmi seride yer alır.
• bu model kapasitans, direnç, diyot, süreklilik, frekans ve görev döngüsü ölçümleri yapabilir.
