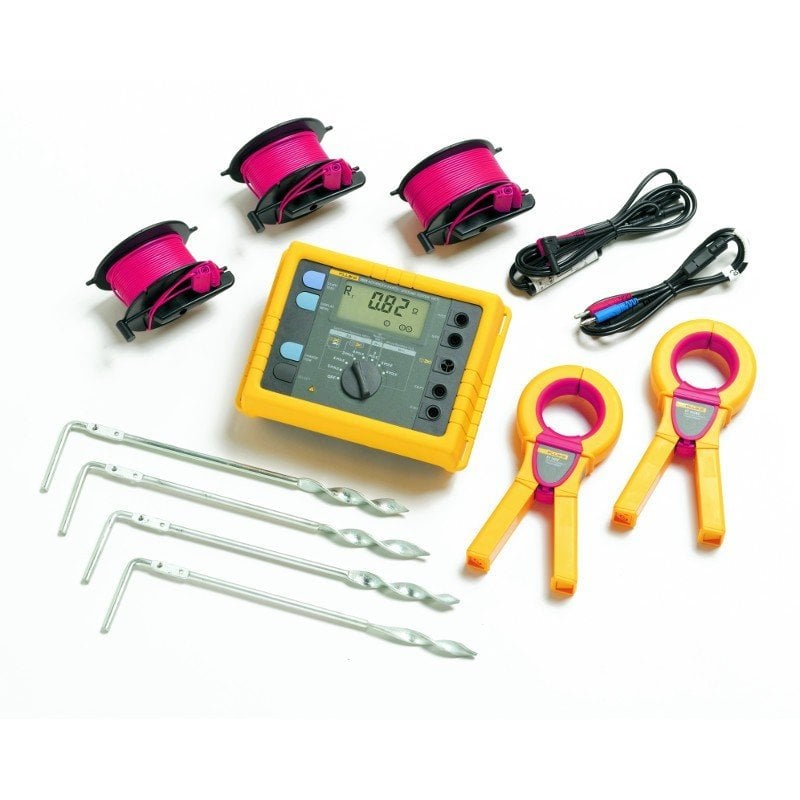

Ürün İncelemesi: Fluke 1625-2 GEO Topraklama Test Cihazı Seti
Fluke 1625-2 GEO Topraklama Test Cihazı, USB portu üzerinden veri saklama ve indirme özellikleri sunar. Birinci sınıf aksesuarlar, test işlemini kolaylaştırır ve test süresini kısaltır.
3 ve 4 kutuplu Potansiyel Düşüşü, topraklama dirençli devre testi
4 kutuplu Toprak Özgül Direnci testi
1 pens kullanılarak seçmeli topraklama çubuğu testi
2 pens kullanılarak kazıksız topraklama çubuğu testi
Dış mekanda kullanım için IP56 dereceli
Sağlam taşıma çantası
USB ile veri saklama ve veri aktarımı
Test cihazı, ayrıca kullanım kolaylığı da sunar. Test cihazı, her testte bağlanması gereken kazıklar veya pensler konusunda bilgi verir. Ayrıca büyük döner anahtarı elinizde eldiven olduğunda bile kullanabilirsiniz.
Özellikler: Fluke 1625-2 GEO Topraklama Test Cihazı Seti
Ayrıntılı Teknik ÖzelliklerGenelBellekUSB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolamaÖlçüm fonksiyonuParazit gerilim ve frekans; 3 ve 4 kutuplu topraklama direnci, klipsli akım transformatörü ile veya olmadan; ac ile 2 kutuplu; dc ile 2 ve 4 kutuplu dirençEkran4 basamaklı (2999 Basamaklı); geliştirilmiş görüş sağlayan 7 bölümlü sıvı kristal ekranÇalıştırmaMerkezi döner anahtar ve fonksiyon tuşlarıSıcaklık AralığıÇalışma sıcaklığı-10°C ila 50°C (14°F ila 122°F)Depolama sıcaklığı-30°C ila 60°C (-22°F ila 140°F)Sıcaklık katsayısı± değerin %0,1'i/°C <18°C >28°CKoruma tipiEN60529'a göre kutu için IP56, pil yuvası kapağı için IP40Maks. gerilimUyarı – "pens" soketi, E, ES, S veya H soketine takılmalıdırU rms = 0 VE, ES, S veya H soketleri herhangi bir kombinasyonla birbirlerine takılmalıdır, maks U rms = 250 V (yanlış kullanım için)GüvenlikÇift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. IEC61010-1'e göre 50 V topraklama. Kirlilik derecesi 2Kalite standardıDIN ISO 9001’e uyacak şekilde geliştirilmiş, tasarlanmış ve üretilmiştirHarici alan etkisiDIN 43780 (8/76) ile uyumludurYardımcı güç6 x 1,5 V alkalin (IEC LR6 veya tip AA)Pil ömrüIEC LR6 /tip AA ile: tip 3000 ölçüm (R E+R H ≤ 1 kΩ)IEC LR6 /tip AA ile: tip 6000 ölçüm (R E + R H > 10 kΩ)Boyutlar (GxYxD)250 mm x 133 mm x 187 mm (9,75 inç x 5,25 inç x 7,35 inç)AğırlıkAksesuarlar olmadan ≤ 1,1 kg (2,43 lb) Taşıma kutusundaki aksesuarlar ve piller dahil 7,6 kg (16,8 lb)Kutu malzemesiPolyesterParazit gerilimi ölçümü dc + ac (U ST)Hata limiti ölçümü: yöntemTam dalga doğrultmasıÖlçüm aralığı1 V - 50 VEkran aralığı0,0 V - 50 VÇözünürlük0,1 VFrekans aralığıdc/ac 45 Hz - 400 Hz sinüsHassaslık± (değerin %5'i + 5 basamak)Ölçüm sırasıYaklaşık Saniyede 4 ölçümDahili dirençYaklaşık 1,5 MΩMaks. aşırı yükU rms = 250 VParazit Frekans Ölçümü (F)Hata limiti ölçümü: yöntemParazit gerilimin titreme süresi ölçümüÖlçüm aralığı6,0 Hz - 400 HzEkran aralığı16,0 Hz - 299,9 Hz - 999 HzÇözünürlük0,1 Hz - 1 HzAralık1 V - 50 VHassaslık± (değerin %1'i + 2 basamak)Topraklama Direnci (RE)Ölçüm yöntemiIEC61557-5'e göre prob ile akım ve gerilim ölçümüAçık devre gerilimi20/48 V, acKısa devre akımı250 mA acFrekans ölçümü94, 105, 111, 128 Hz; manuel veya otomatik olarak seçilir. (AFC) 55 Hz; R* fonksiyonundaGürültü reddetme120 dB (16 2/3 , 50 , 60, 400 Hz)Maks. aşırı yükU rms = 250 V
Elektriksel Ölçme SpesifikasyonlarıYapısal Hata veya Etki MiktarıReferans koşullar veya Belirtilen Çalışma AralığıGösterim KoduGereksinimler veya Test IEC 1557'nin İlgili Bölümlerine UygundurTest TipiYapısal hataReferans koşullarABölüm 5, 6.1RKonumReferans konum ± 90°E1Bölüm 1, 4.2RBesleme gerilimiÜretici tarafından belirtilen limitlerdeE2Bölüm 1, 4.2, 4.3RSıcaklık0°C ve 35°CE3Bölüm 1, 4.2TSeri parazit gerilimiBkz. 4.2 ve 4.3E4Bölüm 5, 4.2, 4.3TProbların ve yardımcı toprak elektrotlarının direnci0 ila 100 x R A fakat ≤ 50 kΩE5Bölüm 5, 4.3TSistem frekansıNominal frekansın %99'u ila %101'iE7Bölüm 5, 4.3TSistem gerilimiNominal gerilimin %85'i - %110'uE8Bölüm 5, 4.3TÇalışma hatasıB = ±(|A| + 1,15 √E 21 E 22 E 23 E 24 E 25 E 26 )Bölüm 5, 4.3RA = yapısal hata En = varyasyonlar R = rutin test T = tip testiB[%] = ± B/referans değeri x %100Ölçüm aralığı0,020 Ω ila 300 kΩEkran aralığı0,001 Ω ila 2,999 Ω3,00 Ω ila 29,99 Ω30,0 Ω ila 299,9 Ω0,300 kΩ ila 2,999 kΩ3,00 kΩ ila 29,99 kΩ30,0 kΩ ila 299,9 kΩÇözünürlük0.001 Ω0,01 Ω0,1 Ω1 Ω10 Ω100 ΩHassaslık± (değerin %2'si + 2 basamak)Çalışma hatası± (değerin %5'i + 5 basamak)Ölçüm süresiSabit frekansla tipik 8 saniye AFC ve tüm ölçüm frekansları için tam döngü ile maks. 30 sn.Prob ve yardımcı topraklama elektrodu direnci nedeniyle ek hataR H(R S + 2000 Ω)/R E x 1,25 x %10 -6 + 5 basamakR H ve R'nin Ölçüm HatasıSR [230]ER [232]SR [234]HMaks. prob direnci≤ 1 MΩMaks. yardımcı topraklama elektrodu direnci≤ 1 MΩHata IEC61557-5'te gerekli görülen limitler dahilinde tutulursa otomatik kontrol. Prob, yardımcı topraklama elektrodu ve topraklama direnci ölçümünden sonra yapılıyorsa etkileyen koşullar nedeniyle %30'dan yüksek bir ölçüm hatası varsayılır, ekranda bir uyarı sembolü ve RS veya RH'nin çok yüksek olduğunu belirten bir bildirim görüntülenir.
Yardımcı Topraklama Elektrodu Direnci R'ye Bağlı Otomatik Ölçüm Çözünürlüğü GeçişiHU ile RH ölçüm = 48 V< 300 Ω< 6 Ω< 60 Ω< 600 ΩU ile RH ölçüm = 20 V< 250 Ω< 2,5 kΩ< 25 kΩ< 250 kΩÇözünürlük1 mΩ10 mΩ100 mΩ1 Ω
Topraklama Direncinin Seçmeli Ölçümü (R E Pensi)Ölçüm yöntemiEN61557-5'e göre akım ve gerilim ölçümü ve ek akım transformatörü ile bireysel branşmanda akım ölçümü (patent için başvuru yapılmıştır).Açık devre gerilimi20/48 V acKısa devre akımı250 mA acFrekans ölçümü94, 105, 111, 128 Hz manuel veya otomatik olarak seçilir (AFC), 55 Hz (R*)Gürültü reddetme120 dB (162/3, 50, 60, 400 Hz)Maks. aşırı yükMaks. U rms = 250 V (ölçüm başlatılmaz)Ölçüm aralığı0,020 Ω ila 300 kΩEkran aralığı0,001 Ω ila 2,999 Ω3,00 Ω ila 29,99 Ω30,0 Ω ila 299,9 Ω0,300 kΩ ila 2,999 kΩ3,00 kΩ ila 29,99 kΩÇözünürlük0.001 Ω0,01 Ω0,1 Ω1 Ω10 ΩHassaslık± (değerin %7'si + 2 basamak)Çalışma hatası± (değerin %10'u + 5 basamak)Prob ve yardımcı topraklama tipik elektrot direnci nedeniyle ek hataR H(R S + 2000 Ω)/R TOPLAM x 1,25 x %10 -6 + 5 basamakR H ve R'nin Ölçüm HatasıSR [313]TOPLAMR [315]SR [317]HÖlçüm süresiSabit frekansla tipik 8 saniye AFC ve tüm ölçüm frekansları için tam döngü ile maks. 30 sn.Ölçülecek tek bir branşmandaki minimum akım0,5 mATransformatör ile (1000:1)0,1 mATransformatör ile (200:1)Transformatörden geçen maks. parazit akım3:00 AMTransformatör ile (1000:1)* Önerilen akım pensleri/transformatörler ile.
Direnç Ölçümü (R~)Ölçüm yöntemiAkım ve gerilim ölçümüÖlçüm gerilimi20 V ac, kare darbeKısa devre akımı> 250 mA acFrekans ölçümü94, 105, 111, 128 Hz manuel veya otomatik olarak seçilir (AFC)Ölçüm aralığı0,020 Ω ila 300 kΩEkran aralığı0,001 Ω ila 2,999 Ω3,00 Ω ila 29,99 Ω30,0 Ω ila 299,9 Ω300 Ω ila 2999 Ω3,00 kΩ ila 29,99 kΩ30,0 kΩ ila 299,9 kΩÇözünürlük0.001 Ω0,01 Ω0,1 Ω1 Ω10 Ω100 ΩHassaslık± (değerin %2'si + 2 basamak)Çalışma hatası± (değerin %5'i + 5 basamak)Ölçüm süresiTipik 6 saniyeMaks. parazit gerilim24 V; daha yüksek gerilimlerde ölçüm başlatılmazMaks. aşırı yükU rms maks. = 250 V
Direnç Ölçümü (R dc)Ölçüm yöntemiOlası IEC61557-4'e göre akım-gerilim ölçümüÖlçüm gerilimi20 V dcKısa devre akımı250 mA dcÖlçülen değer oluşumuH, S, ES üzerinde 4 kutuplu ölçüm kablolarıyla, ek hata olmadan genişletilebilir. Kablo E'deki 1 Ω'dan yüksek dirençler, 5 m Ω/Ω gibi bir ek hataya neden olabilir.Ölçüm aralığı0,020 Ω ila 300 kΩEkran aralığı0,001 Ω ila 2,999 Ω3,00 Ω ila 29,99 Ω30,0 Ω ila 299,9 Ω300 Ω ila 2999 Ω3,0 kΩ ila 29,99 kΩ30,0 kΩ ila 299,9 kΩÇözünürlük0.001 Ω0,01 Ω0,1 Ω1 Ω10 Ω100 ΩHassaslık± (değerin %2'si + 2 basamak)Çalışma hatası± (değerin %5'i + 5 basamak)Ölçüm sırasıYaklaşık Saniyede 2 ölçümÖlçüm süresiTers kutupluk dahil tipik 4 saniye (2 kutuplu veya 4 kutuplu)Maksimum parazit gerilimi≤ 3 V ac veya dc; daha yüksek gerilimlerde ölçüm başlatılmazMaksimum endüktivite2 HenryMaksimum aşırı yükU rms = 250 V
Test Ucu Direnci Kompanzasyonu (R K)Test ucu direnci kompanzasyonu (R K), R E 3 kutuplu, R E 4 kutuplu (pens), R ac, ve R dc 2 kutuplu fonksiyonlarda açılabilirÖlçülen değer oluşumuR ekran = R ölçüldü - R dengelendi** Ayar noktası girişi değeri RK = 0,000 Ω, ölçüm ayarıyla 0,000 ile 29,99 Ω arasında değiştirilebilir.
Kazıksız Topraklama Devresi Ölçümü (İki Kazıksız Pens)Anahtar konumuRA 4 kutuplu (İki Kazıksız pens)Çözünürlük0,001 Ω ila 0,1 ΩÖlçüm aralığı0,02 Ω ila 199,9 ΩHassaslık± (değerin %7'si + 3 basamak)Çalışma hatası± (değerin %7'si + 5 basamak)Ölçüm gerilimiVm = 48 V ac (birincil)Frekans ölçümü128 HzParazit akımı (IEXT)Maks. IEXT = 10 A (ac) (RA < 20 Ω)Maks. IEXT = 2 A (ac) (RA > 20 Ω)Ölçüm ilkesi: İki akım transformatörü kullanılarak kapalı devrelerde kazıksız direnç ölçümü Otomatik aralık seçimi. Kazıksız topraklama devresi ölçümleriyle ilgili bilgiler, yalnızca belirtilen minimum uzaklıkta önerilen akım pensleriyle birlikte kullanıldığında geçerlidir.
