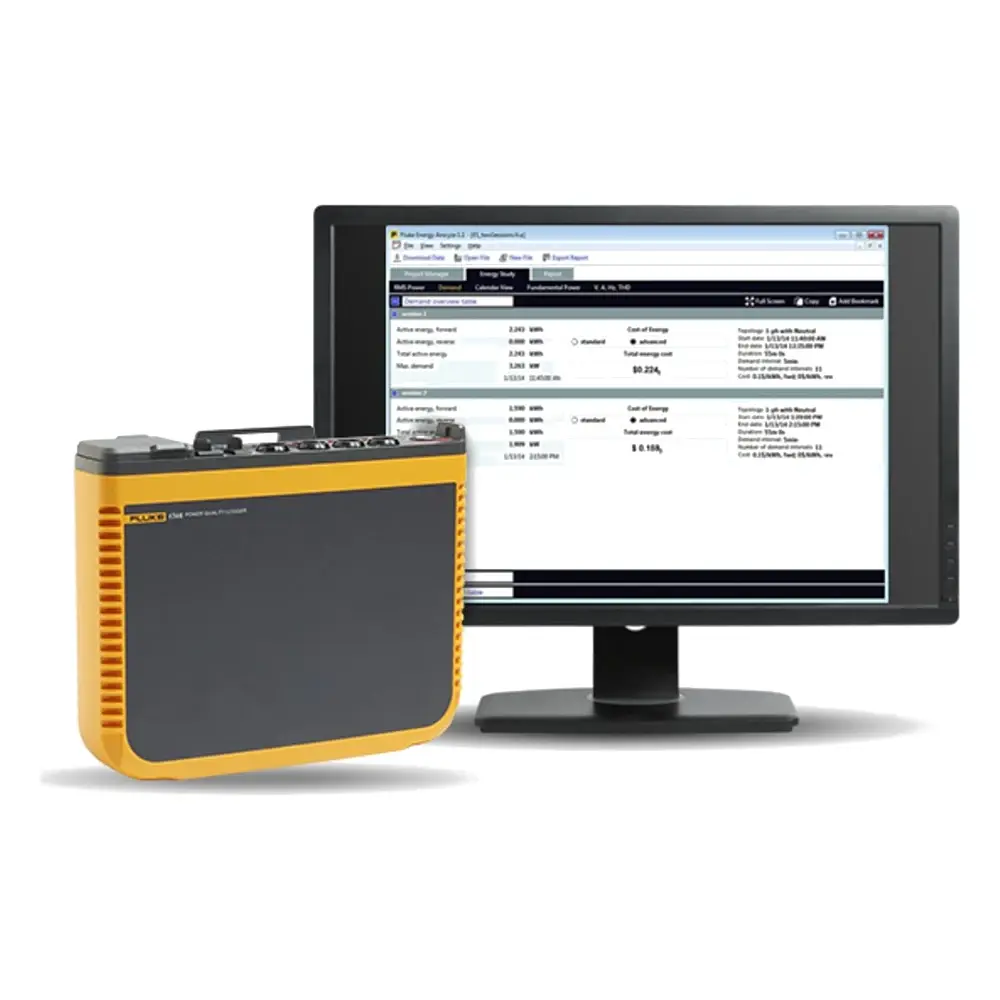

Fluke 1742/B/EUS Üç Fazlı Güç Kalitesi Kayıt Cihazı (iFlex Hariç)
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Fluke 1742/B/EUS Üç Fazlı Güç Kalitesi Kayıt Cihazı (iFlex hariç)
Fluke 1742/B, Fluke 1740 serisi kompakt ve sağlam üç fazlı güç kalitesi kaydedicilerinin 1742 modelinin akım probu olmadan (mevcut problarınızla kullanım için) sunulan versiyonudur. Fluke 1742, serinin enerji ve yük çalışmalarına odaklanan giriş modelidir; gerilim, akım, güç ve enerji kaydı yapar. Sorun giderme, enerji kullanımını ölçme ve güç dağıtım sistemlerini analiz etme esnekliğine ihtiyaç duyan teknisyen ve mühendisler için tasarlanmıştır; cihaz ölçülen hattan beslenebilir, otomatik yapılandırma kontrolü her kaydın ilk seferde doğru başlamasını sağlar.
Fluke 1742/B Hangi Ölçüm İhtiyacı İçin Doğru Seçim?
Fluke 1742/B, enerji ve yük çalışmaları için tasarlanan Fluke 1742 modelinin akım probu içermeyen paketidir. Fluke 1742 modeli gerilim, akım, güç, güç faktörü ve enerji tüketimini kaydeder; tesislerin enerji verimliliği çalışmaları, yük dengeleme ve yeni yük eklemeden önce kapasite kontrolü için yeterlidir.
Fluke 1742/B paketinde akım probu bulunmaz; uyumlu iFlex veya i40s-EL akım problarına zaten sahip olan kullanıcılar için gereksiz maliyeti ortadan kaldırır. Prob seçimi ölçülecek en yüksek akıma göre yapılmalıdır: 1500 A, 3000 A veya 6000 A iFlex esnek problar büyük kesitli kablo ve baralarda, i40s-EL pens tipi problar ise düşük akımlı devrelerde daha yüksek çözünürlük sağlar.
Ölçüm amacınız fatura analizi, enerji tasarrufu potansiyelinin belirlenmesi veya ISO 50001 kapsamında enerji izleme ise 1742 tabanlı paketler yeterlidir.
Seri İçindeki Yakın Modellerle Karşılaştırma
| Model | Odak | Akım probu |
|---|---|---|
| 1742/15 | enerji ve yük çalışmaları | 1500 A iFlex esnek akım probları dahil |
| 1742/30 | enerji ve yük çalışmaları | 3000 A iFlex esnek akım probları dahil |
| 1742/B (bu ürün) | enerji ve yük çalışmaları | akım probu dahil değil |
| 1746/B | güç kalitesi analizi | akım probu dahil değil |
| 1748/B | IEC 61000-4-30 Sınıf A uygunluk ölçümleri | akım probu dahil değil |
Öne Çıkan Özellikler
- Enerji ve yük çalışmaları için temel kayıt
- 16 bit eşzamanlı örnekleme, 50/60 Hz'de 10,24 kHz
- Tek faz, bölünmüş faz, yıldız, üçgen, IT ve Aron dahil geniş devre tipi desteği
- Ölçülen devreden (100–500 V) veya standart güç kablosuyla besleme
- Değiştirilebilir Li-ion pil ile tipik 4 saat yedek çalışma
- Dahili bellek: 1 dakikalık aralık ve 500 olayla tipik 4 haftalık 20 kayıt oturumu
- Otomatik yapılandırma kontrolü ve Energy Analyze Plus ile tek tıkla raporlama
- Akım probları ayrıca seçilir: iFlex 1500/3000/6000 A veya i40s-EL
Hangi Versiyonu Seçmeli?
/15 versiyonu 1500 A'e kadar akımlar ve dağıtım panoları için, /30 versiyonu 3000 A'e kadar yüksek akımlı ana panolar için uygundur. /B versiyonu prob içermez; elinde Fluke 17XX iFlex probları bulunan veya düşük akımlar için i40s-EL pensleri kullanacak kullanıcılar için ekonomik bir seçenektir.
1742, 1746 ve 1748 Farkı
1742 enerji ve yük çalışmaları için temel kayıt sunar. 1746 bunlara güç kalitesi parametrelerini, harmonikleri ve olay kaydını ekler. 1748 ise IEC 61000-4-30 Sınıf A ölçümler ve olay dalga biçimi yakalamayla serinin en gelişmiş modelidir.
Kullanım Alanları
- Enerji etütleri ve tüketim profili çıkarma
- Yük çalışmaları ve trafo/pano kapasite değerlendirmesi
- Kompanzasyon ve güç faktörü analizleri
- Enerji verimliliği projelerinde önce/sonra ölçümleri
İlgili Ürünler ve Kategoriler
- Fluke 1748/B/EUS Üç Fazlı Güç Kalitesi Kayıt Cihazı (iFlex Hariç)
- Fluke 1746/B/EUS Üç Fazlı Güç Kalitesi Kayıt Cihazı (iFlex Hariç)
- Fluke 1742/30/EUS Üç Fazlı Güç Kalitesi Kayıt Cihazı (3000 A iFlex'li)
- Tüm güç analizörleri
- Güç analizörü aksesuarları ve iFlex probları
- Test ve Ölçü Aletleri
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 24 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke 1742/B paketinde akım probu var mı?
Fluke 1742/B için: akım probu dahil değil. Bu seçenek uyumlu iFlex veya i40s-EL akım problarına zaten sahip olan kullanıcılar için uygundur.
Fluke 1742/B ile 1742/15 arasındaki fark nedir?
Fluke 1742/B: Fluke 1742 (enerji ve yük çalışmaları), akım probu dahil değil. 1742/15: Fluke 1742 (enerji ve yük çalışmaları), 1500 A iFlex esnek akım probları dahil.
Fluke 1742/B paketinde akım probu var mı?
Hayır. /B versiyonu akım probu içermez; uyumlu iFlex probları veya i40s-EL pensleri ayrıca seçilir.
Cihaz nereden beslenir?
Ölçülen hattan 100–500 V aralığında veya standart güç kablosuyla beslenebilir; Li-ion pil yedek çalışma sağlar.
Kayıt kapasitesi nedir?
1 dakikalık ortalama aralığı ve 500 olayla tipik olarak 4 haftalık 20 kayıt oturumu saklanabilir.
Fluke 1742/B kalibrasyon sertifikalı alınabilir mi?
Evet. Enerji ve güç kalitesi raporlarının referans alınabilmesi için analizörün kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke 1742/B, 24 ay garanti ile sunulmaktadır.
| Fluke 1742/B/EUS Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | 1742/B/EUS |
| Ürün Kodu | FLUKE-1742/B/EUS |
| Ürün Grubu | Güç Analizörleri |
| Garanti Süresi | 24 Ay |
| Fluke 1742/B/EUS Teknik Özellikleri | |
|---|---|
| Elektriksel Teknik özellikler | |
| Güç kaynağı | |
| Gerilim aralığı | Ölçüm devresinden güç verilirken emniyet fiş girişi kullanıldığında 100 V ile 500 V |
| Standart güç kablosu kullanarak (IEC 60320 C7) 100 V ile 240 V MA-C8 | |
| Güç tüketimi | Maksimum 50 VA (MA-C8 adaptör kullanılarak güç verildiğinde maks. 15 VA) |
| Verim | ≥ %68,2 (enerji verimliliği düzenlemeleri uyarınca) |
| Maksimum yüksüz güç tüketimi | Sadece IEC 60320 giriş kullanılarak güç verildiğinde < 0,3 W |
| Şebeke güç frekansı | 50/60 Hz ± %15 |
| Pil | Li-ion 3,7 V, 9,2 Wh, kullanıcı tarafından değiştirilebilir |
| Pille çalışma süresi | Tipik olarak 4 saat |
| Şarj süresi | < 6 saat |
| Veri toplama | |
| Çözünürlük | 16 bit eşzamanlı örnekleme |
| Örnekleme frekansı | 50/60 Hz`de 10,24 kHz, şebeke frekansı ile senkronize |
| Giriş sinyali frekansı | 50/60 Hz (42,5 ile 69 Hz) |
| Devre türleri | 1-ɸ, 1-ɸ IT, bölmeli faz, 3-ɸ delta, 3-ɸ wye, 3-ɸ wye IT, 3-ɸ wye dengeli, 3-ɸ Aron/Blondel (2-element delta), 3-ɸ delta açık bacak, sadece akımlar (yük çalışmaları) |
| Veri saklama | Dahili flash bellek (kullanıcı tarafından değiştirilemez) |
| Bellek boyutu | 1 dakikalık aralıklarla ve 500 olay ile tipik olarak 4 haftalık 20 kayıt oturumu |
| Temel aralık | |
| Ölçülen parametreler | Gerilim, akım, aux, frekans, THD V, THD A, güç, güç faktörü, esas güç, DPF, enerji |
| Ortalama aralık | Kullanıcı Seçilebilen: 1 sn., 5 sn., 10 sn., 30 sn., 1 dak., 5 dak., 10 dak., 15 dak., 30 dak. |
| Ortalama süre min/maks değerler | Gerilim, akım: Tam döngü RMS, yarım döngüde bir güncellenir (IEC 61000-4-30 uyarınca URMS1/2 Aux, Güç: 200 ms) |
| Talep aralığı (Enerji Ölçüm Cihazı Modu) | |
| Ölçülen parametreler | Enerji (Wh, varh, VAh), PF, Maksimum talep, enerji maliyeti |
| Ara | Seçilebilen kullanıcı: 5 dk, 10 dk, 15 dk, 20 dk, 30 dk, kapalı |
| Güç kalitesi ölçümleri | |
| Ölçülen parametre | Gerilim, frekans, dengesizlik, gerilim harmonikleri, THD V, akım, harmonikler, THD A, TDD, gerilim araharmonikleri, TID V, akım araharmonikleri, TID A, Flicker, Ana Şebeke Sinyali, düşük/aşırı sapma |
| Ortalama aralık | Tüm parametreler için 10 dk 2 sa (uzun süreli Flicker PLT) Harmonikler için 150/180 döngü (3 sn) (IEEE519/REPORT yazılım lisansı gerektirir) |
| tek başına harmonikler | 2. - 50. harmonik Uygulamaya göre kullanıcı tarafından yapılandırılabilir IEC 61000-4-7 uyarınca gruplandırma: Alt gruplu (harmonikler + araharmonikler), gruplu veya yalnızca harmonik kutuları |
| İnterharmonikler | 1. - 50. araharmonik |
| Toplam harmonik distorsiyon | 50 gerilim harmoniği üzerinde hesaplandı |
| Olaylar | Gerilim: Düşüşler, yükselişler, kesintiler, akım: Kalkış akımı 1748: Ana şebeke sinyali, geçici akımlar (düşük frekans) |
| Tetiklenen kayıtlar | RMS profili: 11 sn`ye kadar her yarım gerilim ve akım döngüsünde güncellenen tam döngü RMS (IEC 61000-4-30 uyarınca URMS1/2) 200 ms`ye kadar gerilim ve akım dalga biçimi, 10/12 döngü Ana şebeke sinyali: 120 sn`ye kadar yapılandırılmış frekansların 10/12 döngü RMS kaydı |
| Kalkış Akımı | 1/2 döngü RMS kararlı hal tetiklemeye göre RMS profili |
| Kırpışma (Flicker) | IEC 61000-4-15 ve IEEE 1453 uyarınca |
| Ana şebeke sinyali | 3 kHz`e kadar iki kullanıcı tanımlı frekans |
| PQ Sağlığı | Güç kalitesi ölçümlerini tek tabloda özetler. Her parametre için ayrıntılı veriler mevcuttur |
| EN 50160 | Standartla uyumluluk |
| Programlanabilir PQ sınırları | Yerel standartlarla uyumluluk için kullanıcı tanımlı sınırlar sağlar |
| Fonksiyonlar | 1742 Güç Kalitesi Kayıt Cihazı | 1746 Güç Kalitesi Kayıt Cihazı | 1748 Güç Kalitesi Kayıt Cihazı |
| Gerilim, akım, güç, güç faktörü, frekans | • | • | • |
| İleri/geri enerji | • | • | • |
| Tepe Talebi | • | • | • |
| THD | • | • | • |
| Gerilim ve akım harmonikleri (50.`ye kadar)1 | • | • | |
| Kırpışma | • | • | • |
| Dengesizlik1 | • | • | |
| Hızlı gerilim değişikliği olayları1 | • | • | |
| Araharmonikler (50.`ye kadar)1 | • | • | |
| Düşüş, yükseliş, kesinti ve geçici akım olayı tabloları1 | • | • | |
| Ana şebeke sinyali1 | • | • | |
| Kalkış akımı1 | • | • | |
| Geçici akımlar (düşük frekans)/Dalga biçimi sapma olayları2 | • | ||
| Kayıt | |||
| Trend | • | • | • |
| Dalga biçimi anlık görüntüleri2 | • | ||
| RMS profili2 | • | ||
| İletişim | |||
| Ethernet | • | • | • |
| USB (mini B) | • | • | • |
| Cihazdan cihaza WiFi ile indirme | • | • | • |
| WiFi hub üzerinden WiFi ile indirme (kayıt gerektirir) | İsteğe Bağlı | İsteğe Bağlı | İsteğe Bağlı |
| Birlikte verilen aksesuarlar | |||
| Esnek akım probu | yok /B sürümü | yok /B sürümü | yok /B sürümü |
| USB bellek | • | • | • |
| USB kablosu | • | • | • |
| 3PHVL-1730 3 Faz + nötr gerilim test ucu | • | • | • |
| Test ucu seti kırmızı/siyah 0,18 m | • | • | • |
| Test ucu seti kırmızı/siyah 1,5 m | • | • | • |
| Timsah tipi klips | 4 | 4 | 4 |
| 173x/174x Yumuşak Kutu | • | • | • |
| Kablo kalemi seti | • | • | • |
| MP1-3R/1B Manyetik Prob 1 set (3 kırmızı, 1 siyah) | İsteğe Bağlı | 1 | 1 |
| 174x-Askı Seti | İsteğe Bağlı | İsteğe Bağlı | • |
- 1742-6/UPGRADE seçeneğine dahildir.
- 1742-8/UPGRADE veya 1746-8/UPGRADE seçeneğine dahildir.
Fluke 1742/B/EUS Genel Özellikleri
- Üç gerilim ve akım fazının yanı sıra nötr akımı ölçün: Üç Faz ve nötr gerilim uçları ve dört esnek akım probu.
- Kapsamlı kayıt: 20`nin üzerinde kayıt oturumu ayrı ayrı cihaza kaydedilebilir. Kapsamlı bir güç ve güç kalitesi değişkenleri aralığı, ölçüm trendlerini asla kaybetmemeniz için otomatik olarak kaydedilir.
- En yüksek hassasiyetle ölçüm yapın: Katı IEC 61000-4-30 A Sınıfı 3. Baskı "Test ve ölçüm teknikleri—Güç kalitesi ölçüm yöntemleri" standardını karşılar.
- Düşüşler, yükselişler ve kesintileri kaydedin: 1748, güç kalitesi sorunlarının olası temel nedenlerini belirlemek için tarih, zaman damgası ve şiddet bilgilerinin yanı sıra olay dalga biçimi kaydını ve RMS olay profilini içerir.
- Ana güç kalitesi parametrelerini ölçün: Gerilim ve akım için harmonikleri ve araharmonikleri ölçer ve dengesizliği, kırpışmayı ve hızlı gerilim değişikliklerini içerir.
- Optimize kullanıcı arabirimi: Hızlı, kılavuzlu, grafiksel PC tabanlı uygulama kurulumuyla her defasında doğru verileri kaydedin ve akıllı bir doğrulama özelliği ve güç kalitesi kaydedici için tek otomatik düzeltme işleviyle bağlantılarınızla ilgili belirsizliği azaltın. Bağlantı hataları, ünitenin güç düğmesinde bulunan amber ışıkla otomatik olarak gösterilir. Hata düzeltildiğinde ışık yeşil renge döner.
- Esnek güç kaynağı: Otomatik olarak 100 V`tan 500 V`a çıkan bir güç kalitesi kaydedici için mevcut olan en geniş aralıkla ölçülen devreden veya bir duvar hattı kablosundan doğrudan çalıştırılır, böylece her yerde test yapabilirsiniz.
- Sağlam ve güvenilir: IP65 gerilim giriş adaptörüyle kullanıldığında IP65 değerli zorlu montaj ortamlarına dayanacak şekilde tasarlanmıştır.
- İki harici USB bağlantı noktası: Biri PC bağlantısı, diğeri standart USB flash sürücülere veya diğer USB cihazlarına hızlı ve basit veri indirmeye yönelik bu bağlantı noktaları, kaydı kesintiye uğratmaksızın ölçüm cihazını yerinde bırakmanıza olanak tanır.
- Ethernet bağlantısı: Cihaz kurulumu ve yüksek hızlı veri indirme için kablolu ve kablosuz bağlantılar.
- Kompakt boyut: 23 cm x 18 cm x 5,4 cm boyutuyla dar alanlara ve panolara sığacak şekilde tasarlanmıştır.
- Endüstrideki en yüksek güvenlik derecesi: 600 V CAT IV/1000 V CAT III sınıfı, servis girişi ve aşağı akımda kullanım için.
- Optimize edilmiş ölçüm aksesuarları: Benzersiz dolaşmayan düz voltaj kablosu ve ince esnek akım probları, dar alanlarda bile kolay montaj sağlar.
- Pil ömrü: Geçici güç kesintilerine dayanmak için lityum iyon pille şarj başına dört saat çalışma süresi (yedek süresi).
- Güvenlik: Standart bir zincir veya başka bir güvenlik cihazıyla en iyi varlığınızı hırsızlığa karşı koruyun.
- Manyetik askı seti: Cihazı elektrik panolarının içine veya dışına rahatlıkla ve güvenli biçimde yerleştirebilirsiniz. Tüm modellerle uyumludur ve 1748 modelinde standart olarak bulunur.
Yazılım özellikleri
- “Atölyede” veya “sahada” kurulum ve PC uygulama yazılımı yoluyla indirme: USB bellek, WiFi ile indirme, kablolu ethernet bağlantısı veya USB kablosuyla basit indirme
- Energy Analyze Plus uygulama yazılımı: Otomatik raporlama sistemiyle, enerji tüketimi ve güç kalitesi sağlık durumunun ölçülen tüm detaylarını indirin ve analiz edin.
- Tek dokunuşla raporlama: EN 50160, IEEE 519, GOST 33073 gibi yaygın olarak kullanılan standartlar uyarınca tek tip raporlar oluşturun veya üçüncü taraf yazılımlarla kullanmak amacıyla verileri PQDIF veya NeQual uyumlu formatta dışa aktarın.
- Gelişmiş analiz: Gelişmiş veri korelasyonu için son derece özelleştirilmiş bir kayıtlı ölçüm görünümü oluşturmak için mevcut kayıtlı parametrelerden birini seçin.
Uygulamalar
Tüm güç kalitesi ve güç parametrelerini ölçün—Yükseltme yapılabilir
Fluke 1748, her ortalama dönemi için 500`den fazla farklı parametreyi kaydeder. Böylece güç kalitesini ayrıntılı olarak analiz etmenizi ve aralıklı olayları ayrıntılı dalga biçimi verileriyle ilişkilendirmenizi sağlayarak bozuklukların temel nedenlerini tespit etmenize yardımcı olur. Temel güç kalitesi kaydı için Fluke 1746, 1748`e yükseltme seçeneğiyle birlikte enerji tasarrufu çalışmaları ve elektrik ağı planlaması gerçekleştirmek için tüm ilgili güç parametrelerini kaydeder. Basit yük ve enerji çalışmaları için Fluke 1742, sağlam bir gövdede optimum performans sunar ve 1746`ya veya tam 1748 işlevselliğine yükseltilebilir.
Akım harmonikleri sınırlarını hesaplar
Fluke 1748 Güç Kalitesi Kaydedicilerden veri indirirken Energy Analyze Plus, çeşitli uluslararası standartlara göre sistemde aşırı yükü tahmin etmek için kurulum parametreleri temelinde akım harmonikleri sınırlarını hesaplayabilir. Bu güçlü öngörücü bakım özelliği, akım harmoniklerinin gerilimde bozulma meydana gelmeden önce gözlemlenmesini sağlayarak beklenmeyen arızaları veya uyumsuzluk durumlarını önlemenize olanak tanır ve sistemin çalışma süresini artırır.
Kolay kullanım
Fluke güç kalitesi kaydediciler, teknisyenler düşünülerek tasarlanmıştır. Dört akım probunun her biri ayrı bağlanarak esneklik ve kolaylık sağlar. Cihaz probları otomatik olarak algıladığı, ölçeklendirdiği ve çalıştırdığı için ölçümlerin doğruluğunu sağlama konusunda endişelenmeniz gerekmez.
İnce akım probları, dar iletken alanından kolayca geçecek şekilde tasarlanmıştır ve her uygulamada yüksek hassasiyet için geniş aralık (seçilen proba bağlı olarak 1,5A ile 6000A) içerir. Yenilikçi dolaşmaz, düz gerilim ucu, bağlantıyı kolay ve güvenilir hale getirir. Cihazın PC kurulum uygulaması kullanılarak erişilebilecek akıllı "Verify Connection" özelliği, cihazın doğru şekilde bağlandığından emin olmak için otomatik kontrol yapar ve ölçüm uçlarının çıkarılması gerekmeksizin bağlantıları dijital olarak düzeltebilir. Bir bağlantı hatası durumunda ünitenin üzerindeki güç düğmesi yeşil renkten amber rengine dönerek devam etmeden önce bağlantıların doğrulanması gerektiğini belirtir.
Kaydediciler doğrudan ölçülen devreden de (en fazla 500 V) rahat ve güvenli biçimde çalıştırılabilir. Priz aramanız veya kayıt konumuna birden fazla uzatma kablosu çekmeniz gerekmez. Bu, özellikle uzak bir sahada kayıt yaparken ve elektrik panolarının içine monte ederken kullanışlıdır. Takvim görünümü, hızlı genel bakış için saatleri, günleri ve haftaları küçük resimler olarak gösterir.
Analiz ve raporlama
Kayıtlı verileri kaydetmek işin sadece bir kısmı. Verileri elde ettikten sonra, kurumunuz veya müşterileriniz tarafından kolayca paylaşılıp anlaşılabilecek faydalı bilgi ve raporları oluşturmanız da gerekli. Fluke Energy Analyze Plus yazılımı bu işi olabildiğince kolaylaştırıyor. Güçlü analiz araçları ve dakikalar içinde özel raporlar oluşturma özelliğiyle, bulgularınızı iletebilecek ve sorunları hızla çözecek, böylece sistem güvenilirliğini ve tasarrufları maksimuma çıkarabileceksiniz. EN 50160, IEEE 519 ve GOST gibi endüstri standartlarına yönelik çeşitli dahili rapor şablonları, tek dokunuşla yüksek kaliteli raporlar oluşturabilmeniz için tık tıkla raporlama olanağı sunar. Standartlar geliştikçe veya yeni sürümler sunuldukça raporlar değiştirilebilir.
Esnek veri görünümleri, ölçüm dosyasının ayrıntılarını hızlıca anlaşılması kolay formatlarda gösterir. Yukarıda gösterilen takvim görünümü, gerekli küçük resim görünümlerini seçerek saat/saat, gün/gün ve hafta/hafta karşılaştırmalara olanak tanır. Seçilen her küçük resim, alttaki pencerede otomatik olarak ayrıntılandırılır.
