FieldSense™ teknolojisi ile gerilim ve akım ölçümleri

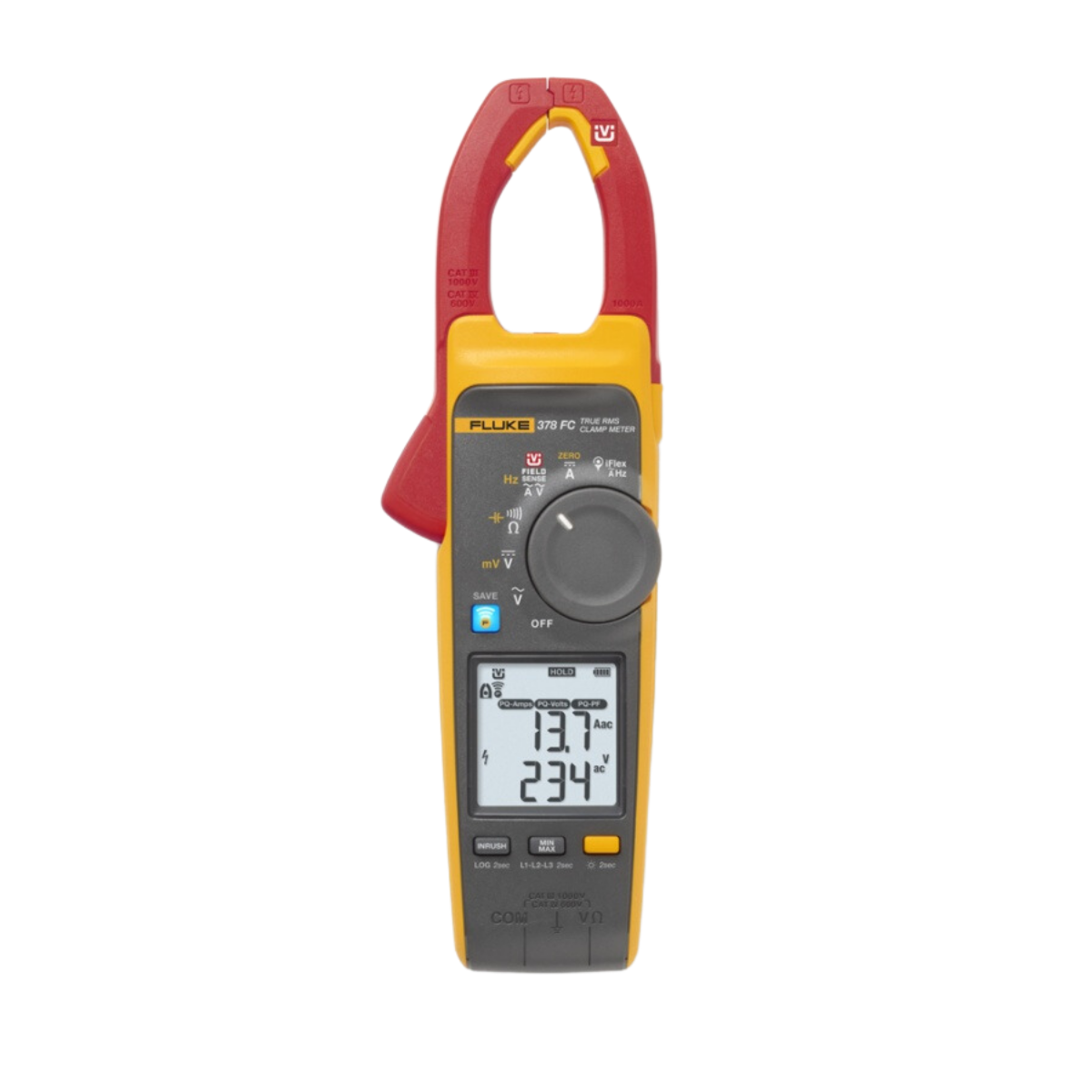

Fluke 378 FC true-rms pensampermetre, canlı bir iletkene dokunmadan daha hızlı ve daha güvenli test gerçekleştirmek için FieldSense™ teknolojisini kullanır. Pens ağzı üzerinden doğru gerilim ve akım ölçümleri elde edersiniz. Basit bir şekilde siyah test ucunu herhangi bir elektriksel toprağa tutturun, pens ağzını iletkenin çevresine gelecek şekilde tutun ve güvenilir, doğru gerilim ve akım değerlerini ekranda görüntüleyin.

Güç kalitesi göstergesi, sorunun ekipmandan veya güç hattından kaynaklanıp kaynaklanmadığını gösterir

378 FC pensampermetre, güç kalitesi sorunlarını otomatik bir şekilde algılayan benzersiz bir PQ işlevine sahiptir. FieldSense ölçümleri yapılırken 378 FC akım, gerilim, güç faktörü veya bu üçünün kombinasyonları ile ilişkili güç kalitesi sorunlarını algılar ve görüntüler. Artık sistem girişi tarafında besleme sorunu veya tüketim tarafında ekipman sorunu olup olmadığını hızlıca belirleyebilirsiniz.

Kolay adımlarla, hızlıca 3 fazlı ölçümleri tamamlayın

• 3 kolay adımda 3 fazlı gerilim ve akım testlerini tamamlayın
• Faz-toprak ve faz-faz değerlerinin tam seti hesaplanır
• Fluke Connect yazılımı aracılığıyla akıllı telefonunuzda görüntülenir ve bulutta saklanır
• Faz rotasyonu, Fluke Connect yazılımında hesaplanır ve gösterilir
• El ile not almaya veya karmaşık matematik işlemlerine son.

iFlex® prob ile aşırı yüksek akım ölçün

Dahili iFlex esnek akım probu ile ac akımını 2.500 ampere kadar ölçebilirsiniz. Kalabalık kablo panoları ve büyük iletkenleri iFlex prob ile kolaylıkla ölçebilirsiniz.

Dahili araçlar ile görmesi de, kullanması da kolay

378 FC pensampermetre kullanarak işinizi kolaylaştırabilirsiniz Sabit bir FieldSense ölçümü belirlendiğinde ekran yeşile döner. Görsel Devamlılık ayrıca, gürültülü çalışma ortamlarında devamlılığın kolayca belirlenmesi için parlak yeşil bir ekran sağlar.

Fluke Connect® yazılımı ile sonuçları kaydedin, analiz edin, paylaşın

Fluke Connect yazılımı ile aralıklı hataları belirlemek için ölçümleri uzaktan kaydedebilir, trend oluşturabilir ve izleyebilirsiniz. Fluke Connect ayrıca önleyici bakım programına dayanak olması için veri toplamanıza da olanak tanır.



Özellikler: iFlex Özellikli Fluke 378 FC True-rms AC/DC Pensampermetre

Genel teknik özellikler
Herhangi bir Uç ile Topraklama arasındaki Genel Maksimum Gerilim		1.000 V
Pil	Türü	2 AA IEC LR6 alkalin
	Ömür	200 saat
Ekran		İkili değer
Otomatik Güç Kapatma		20 dakika

Elektriksel
AC Akımı: Ağız
Aralık	999,9 A
Çözünürlük	0,1 A
Doğruluk	%2 ±5 basamak (10 Hz ila 100 Hz) %2,5 ±5 basamak (100 Hz ila 500 Hz)
Crest Faktörü (50/60 Hz)	500 A için 3 600 A için 2,5 1.000 A için 1,42 Crest Faktörü için %2 ekleyin. >2
AC Akımı: Esnek Akım Probu
Aralık	2.500 A
Çözünürlük	1 A (≤2.500 A) 0,1 A (≤999,9 A)
Doğruluk	%3 ±5 basamak (5 Hz ila 500 Hz)
Crest Faktörü (50/60Hz)	1.100 A için 3,0 1.400 A için 2,5 2.500 A için 1,42 Crest Faktörü için %2 ekleyin. >2
Konum Hassasiyeti
	En İyi Değere Olan Uzaklık	i2500-10 Flex	i2500-18 Flex	Hata
	A	0,5 inç (12,7 mm)	1,4 inç (35,6 mm)	± %0,5
	B	0,8 inç (20,3 mm)	2,0 inç (50,8 mm)	± %1,0
	C	1,4 inç (35,6 mm)	2,5 inç (63,5 mm)	± %2,0
Ölçüm belirsizliğinde, optimum konumda bir merkezi primer iletken, harici elektriksel ya da manyetik alan bulunmaması ve çalışma sıcaklığı aralığında bulunulduğu varsayılmaktadır.
DC Akım
Aralık	999,9 A
Çözünürlük	0,1 A
Doğruluk	%2 ±5 basamak1
[1]Ofsetleri dengelemek için SIFIRLAMA işlevi kullanılırken
AC Gerilimi: Field Sense
Aralık	1.000 V
Çözünürlük	1 V (≤1.000V)
Doğruluk	≤4/0 AWG	%3 ±5 basamak (45 Hz ila 66 Hz)
	≥4/0 AWG	%5 ±5 basamak (45 Hz ila 66 Hz)
Kabloyu mümkün olduğunca ağız açıklığına yaklaştırın (çizime bakın).
AC Gerilimi: Test Uçları
Aralık	600,0 V 1.000 V
Çözünürlük	0,1 V (≤600,0 V) 1 V (≤1.000 V)
Doğruluk	%1 ±5 basamak (20 Hz ila 500 Hz)
DC Gerilimi
Aralık	600,0 V 1.000 V
Çözünürlük	0,1 V (≤600,0 V) 1 V (≤1.000 V)
Doğruluk	%1 ±5 basamak
mV dc
Aralık	500,0 mV
Çözünürlük	0,1 mV
Doğruluk	%1 ±5 basamak
Amper Frekansı: Ağız
Aralık	5,0 Hz ila 500,0 Hz
Çözünürlük	0,1 Hz
Doğruluk	%1 ±5 basamak
Tetik Düzeyi	5 Hz ila 10 Hz, ≥10 A 10 Hz ila 100 Hz, ≥5 A 100 Hz ila 500 Hz, ≥ 10 A
Amper Frekansı: Esnek Akım Probu
Aralık	5,0 Hz ila 500,0 Hz
Çözünürlük	0,1 Hz
Doğruluk	%1 ±5 basamak
Tetik Düzeyi	5 Hz ila 20 Hz, ≥25 A 20 Hz ila 100 Hz, ≥20 A 100 Hz ila 500 Hz,≥25 A
Direnç
Aralık	60,00 kΩ 6.000 Ω 600,0 Ω
Çözünürlük	0,1 Ω (≤600,0 Ω) 1 Ω (≤6.000 Ω) 10 Ω (≤60,00 kΩ)
Doğruluk	%1 ±5 basamak
Kapasitans
Aralık	1.000 μF
Çözünürlük	0,1 μF (≤100,0 μF) 1 μF (≤1.000 μF)
Doğruluk	%1 ±4 basamak
Mekanik
Boyut (U x G x Y)	274 mm x 86 mm x 47 mm
Ağırlık (Piller ile birlikte)	463 g
Ağız Açıklığı	34 mm
Esnek Akım Probu Çapı	7,5 mm
Esnek Akım Probu Kablo Uzunluğu (kafa ile elektronik konektör arası)	1,8 m
Rogowski Bobini Uzunluğu	450 mm
Ortam Değerleri
Çalışma Sıcaklığı	-10°C ila 50°C
Depolama Sıcaklığı	-40 °C ila 60 °C
Çalışma Nemi (yoğuşmasız)	Yoğuşmasız (<10°C) ≤%90 RH (10°C ila 30°C) ≤%75 RH (30°C ila 40°C) ≤%45 RH (40°C ila 50°C)
Sıcaklık Katsayıları	28°C üzerindeki veya 18°C altındaki her bir °C için 0,1 x oranında belirtilen doğruluk ekleyin
Giriş Koruması	IEC 60529: IP30 (ağız kapalıyken)
Çalışma Yüksekliği	2.000 m
Depolama Yüksekliği	12.000 m
Elektromanyetik Uyumluluk (EMC)
	Uluslararası	IEC 61326-1: Taşınabilir Elektromanyetik Ortam IEC 61326-2-2, CISPR 11: Grup 1, Sınıf B
	Grup 1: Ekipman, dahili çalışması için gereken, kasten oluşturulan ve/veya kullanılan iletken bağlanmış telsiz frekans enerjisi içerir.
	Sınıf B: Ekipman, evler ve ev olarak kullanılan binalara besleme yapan alçak gerilimli güç kaynağı ağlarına doğrudan bağlı olan yerlerde kullanım için uygundur. Ekipman bir test nesnesine bağlandığında CISPR 11 seviyelerini aşan emisyonlar meydana gelebilir.
	Kore (KCC)	Sınıf A ekipman (Endüstriyel Yayıncılık ve İletişim Ekipmanı)
	Sınıf A: Ekipman, endüstriyel elektromanyetik dalga yayan ekipman gerekliliklerini karşılar ve satıcı veya kullanıcı bunu dikkate almalıdır. Bu ekipmanın çalışma ortamlarında kullanılması amaçlanmıştır; ekipman ev kullanımına uygun değildir.
ABD (FCC)	47 CFR 15 alt bölüm B. Bu ürün 15.103 bendi uyarınca istisnai ürün olarak değerlendirilir.
Güvenlik
Genel	IEC 61010-1: Kirlilik derecesi 2
Ölçüm	IEC 61010-2-032: CAT III 1.000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1.000 V / CAT IV 600 V
Kaçak Akım Ölçümleri için Akım Pensi	IEC 61557-13: Sınıf 2, ≤ 30 A/m
Kablosuz Telsiz
Telsiz Frekansı Sertifikası	FCC ID: T68-FBLE IC:6627A-FBLE
Frekans Aralığı	2.405 MHz ila 2.480 MHz
Çıkış Gücü	<100 mW
Radyo Frekansı Verileri	Radio Frequency Data For Class A Devices BASİTLEŞTİRİLMİŞ AB UYGUNLUK BEYANI Fluke, işbu Üründe bulunan radyo ekipmanının 2014/53/EU sayılı Direktif ile uyumlu olduğunu beyan eder. AB bildiriminin tam metni aşağıdaki internet adresinde mevcuttur: https://dam-assets.fluke.com/s3fs-public/FLK_RED_1aeng0900.pdf.
