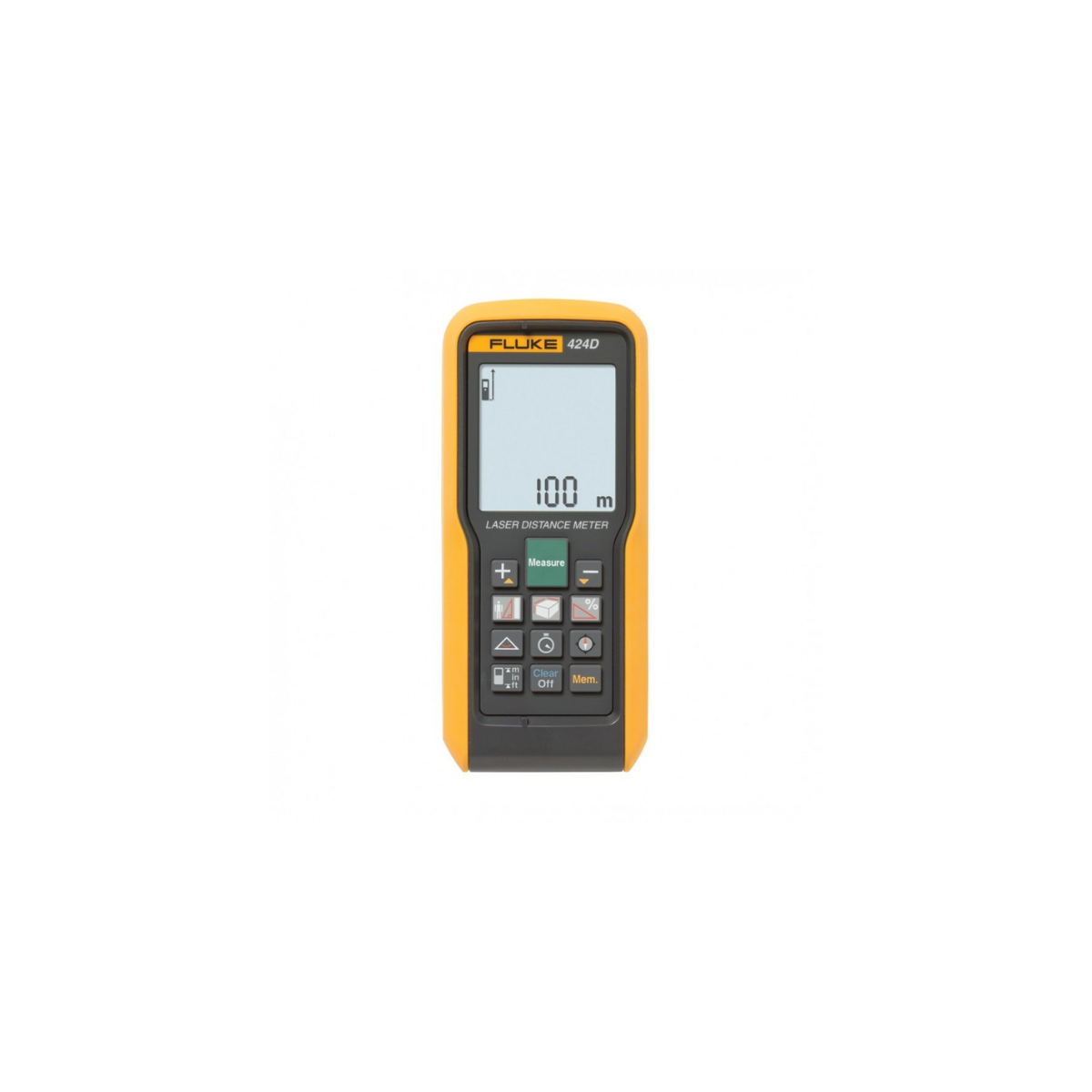

Fluke 424D Lazerli Mesafe Ölçüm Cihazı

Fluke 424D, yapı, tesisat, bakım ve montaj işlerinde mesafeyi lazerle hızlı ve tekrarlanabilir biçimde ölçmek için geliştirilmiş profesyonel bir lazerli mesafe ölçüm cihazıdır. Tek tuşla hedefe yönelme, alan ve hacim hesaplama, toplama-çıkarma ve dolaylı ölçüm fonksiyonları sayesinde klasik şerit metre kullanımındaki tahmin hatalarını azaltır. Cihaz, cebe sığan gövdesinde 100 metreye kadar ölçüm kapasitesini gelişmiş eğim ve pusula özellikleriyle birleştirir.

Fluke 424D, Leica GZM26 hedef plakasıyla 100 m'ye kadar menzil ve tipik koşullarda 80 m aralık sunar. Tipik ölçüm toleransı ±1,0 mm, maksimum tolerans ±2,0 mm olarak belirtilmiştir; gerçek sonuç hedefin yansıtıcılığı, ortam ışığı, mesafe ve cihazın sabit tutulmasına bağlıdır. Küçük veya koyu hedefler ölçülürken uygun hedef plakası kullanmak, lazer noktasının daha kolay görülmesini ve ölçümün daha kararlı olmasını sağlar.

100 metre menzil ve tek tuşla ölçüm

Fluke 424D'nin parlak lazer noktası, hedefi uzun mesafede veya erişilmesi zor bir konumda görmeyi kolaylaştırır. Kullanıcı cihazı hedefe doğrultur ve temel mesafe ölçümünü tek tuşla başlatır. Fluke 424D, son 20 tam ekran ölçümünü saklayarak sahadaki birden fazla değerin yeniden çağrılmasına yardımcı olur. Bu bellek, ölçüm defterine anlık not alınamadığında kısa süreli bir referans sağlar; kalıcı raporlama için değerler ayrıca kayıt altına alınmalıdır.

Dört satırlı arka aydınlatmalı ekran, tek bakışta mesafe, hesaplanan alan veya hacim gibi bilgileri görmeyi kolaylaştırır. Fluke 424D otomatik lazeri yaklaşık 90 saniye, cihazı yaklaşık 180 saniye sonunda kapatır. Bu özellikler iki AAA pilin ölçüm kapasitesini korumaya yardımcı olur; üretici verisinde pil ömrü en fazla 5000 ölçüm olarak belirtilmiştir. Pil ömrü, lazer kullanımı, ekran aydınlatması ve ortam koşullarına göre değişebilir.

Eğim sensörü ve pusula ile dolaylı ölçüm

Fluke 424D'yi serinin temel modellerinden ayıran özelliklerden biri 360° aralıklı eğim sensörüdür. Görüş hattı doğrudan kurulamadığında yatay mesafe, yükseklik veya eğimli yüzey geometrisi daha kontrollü biçimde hesaplanabilir. Fluke 424D lazer ışınına ve gövdeye göre ±0,2° ölçüm toleransı verir; kullanıcı cihazı sabitlemeli, referans kenarını doğru seçmeli ve dolaylı ölçümde hedef noktalarının sırasını değiştirmemelidir.

Yerleşik pusula, mesafe ölçümüne yön bilgisi ekleyerek saha krokisi ve yönlendirme işlerine destek olur. Fluke 424D ile bir ekipmanın duvar üzerindeki konumu, kolonlar arasındaki açıklık veya kablo tavasının yönlü yerleşimi kayıt altına alınabilir. Pusula ve eğim sensörü kalibrasyon gerektiren fonksiyonlardır; metal kütleler, manyetik alanlar ve ölçüm yapılan yapı elemanları yön bilgisini etkileyebileceğinden sonuç çevre koşullarıyla birlikte değerlendirilmelidir.

Alan, hacim, Pythagoras ve sınır belirleme

Fluke 424D, tek tek kenarları ölçerek alan ve hacim hesabı yapabilir. Toplama ve çıkarma fonksiyonları, farklı bölümlerin toplam ölçüsünü veya iki mesafe arasındaki farkı hızlıca bulmaya yardımcı olur. Fluke 424D'nin Pythagoras hesaplaması iki ölçümden dolaylı mesafe, gelişmiş Pythagoras işlevi ise üç ölçümden daha karmaşık geometrik mesafe elde etmek için kullanılır. Sonuçların doğru olması için cihazın referans noktası ve hedef yüzeyleri sabit tutulmalıdır.

Stake out yani sınır belirleme işlevi, belirli aralıkların sahada işaretlenmesinde kullanılabilir. Tripod modu uzun mesafelerde cihazın sabitlenmesini kolaylaştırır. Fluke 424D, kenar veya köşeden ölçüm yapılırken otomatik uç düzeltme özelliğiyle referans noktasını braket konumuna göre değiştirebilir. Bu özellik, ölçümün cihazın önünden mi yoksa arka/kenar referansından mı başladığının unutulmasından doğabilecek hataları azaltır.

IP54 gövde ve saha kullanımı

Fluke 424D, IP54 koruma sınıfına sahip bir gövdeyle su sıçraması ve toz etkisine karşı dayanıklılık sunar. IP54 suya daldırma anlamına gelmediği için yoğun yağış, yoğuşma veya çamur temasından sonra cihaz temizlenmeli ve kurutulmalıdır. Fluke 424D yaklaşık 127 × 56 × 33 mm ölçüsünde ve pillerle birlikte 158 g ağırlığındadır. Kompakt yapı, cihazı saha çantasında veya montaj kemerinde taşımayı kolaylaştırır.

Fluke 424D -10 °C ile 50 °C arasında çalışır, saklama sıcaklığı -25 °C ile 70 °C arasındadır ve 3000 m yüksekliğe kadar kullanılabilir. Lazer sınıfı II, 635 nm dalga boyu ve 1 mW'dan düşük çıkışla belirtilmiştir; lazer göze tutulmamalı ve yansıtıcı yüzeylerde güvenli kullanım kurallarına uyulmalıdır. Fluke 424D'nin ölçüm doğruluğu için hedefin temiz, görünür ve cihazın ölçüm geometrisini dolduracak büyüklükte olması önemlidir.

Fluke 424D kimler için uygundur?

Fluke 424D; elektrik ve mekanik montaj ekipleri, inşaat firmaları, HVAC tesisatçıları, pano ve kablo tavası uygulamacıları, mimari ölçüm yapan ekipler ve bakım teknisyenleri için uygundur. Duvar mesafesi, tavan yüksekliği, boru hattı aralığı, hacim, kapı-pencere açıklığı ve makine yerleşimi gibi ölçümlerde kullanılabilir. Fluke 424D seçilirken 100 m menzil, ±1 mm tipik tolerans, 360° eğim, pusula, otomatik uç düzeltme ve IP54 özellikleri birlikte incelenmelidir.

Fluke 424D ile ölçüm yapılırken cihazın arka veya ön referansının menüde doğru seçildiği kontrol edilmelidir. Dolaylı ölçümlerde cihaz hareket ettirilmeden üçgenin gerekli noktaları sırayla hedeflenmeli, alan ve hacim hesaplarında birimlerin aynı olduğundan emin olunmalıdır. Fluke 424D'nin lazer noktası hedefi gösterir; cihazın optik merkezinin hedefi tamamen doldurup doldurmadığı ve ortam ışığının ölçümü etkileyip etkilemediği ayrıca gözlenmelidir.

Sonuç olarak Fluke 424D, 100 metreye kadar mesafeyi ölçen, eğim ve pusula bilgisiyle dolaylı ölçümü genişleten profesyonel bir lazer metredir. Fluke 424D, alan-hacim hesapları, son 20 ölçüm belleği, sınır belirleme, tripod modu ve IP54 gövdeyle saha ölçümlerini düzenli hale getirir. Doğru referans noktası ve hedef geometrisi kullanıldığında cihaz, hızlı keşif ve hassas montaj kararları için güçlü bir yardımcıdır.

• Fluke 424D hedef plakasıyla 100 m'ye kadar mesafe ölçümü sunar.
• Tipik ölçüm toleransı ±1,0 mm, maksimum tolerans ±2,0 mm olarak belirtilmiştir.
• 360° eğim sensörü ve ±0,2° eğim toleransı bulunur.
• Pusula, otomatik uç düzeltme, tripod ve stake out fonksiyonlarını destekler.
• Alan, hacim, toplama-çıkarma ve iki/üç ölçümlü Pythagoras hesapları yapar.
• Fluke 424D IP54 koruma sınıfına, dört satırlı arka aydınlatmalı ekrana ve 20 ölçüm belleğine sahiptir.
