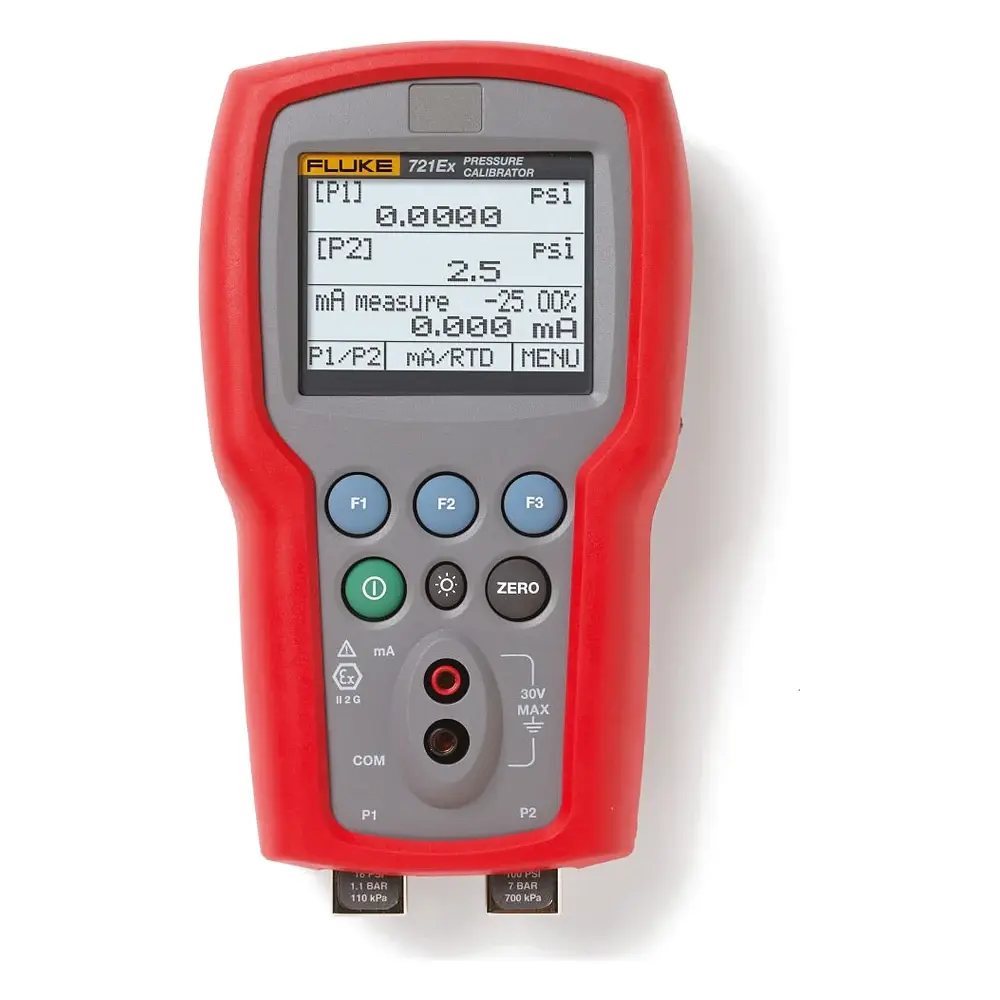

Fluke 721EX-1615 Çift Sensörlü Hassas Basınç Kalibratörü (1,1 bar / 103,4 bar)
Fluke 721EX-1615, gaz akış ölçümü ve ticari ölçüm (custody transfer) uygulamaları için geliştirilmiş, iki yalıtılmış paslanmaz çelik basınç sensörüne sahip hassas bir basınç kalibratörüdür. Bu modelde düşük basınç sensörü 1,1 bar (16 psi), yüksek basınç sensörü 103,4 bar (1500 psi) aralığındadır. İki sensör sayesinde statik ve fark basınç tek cihazla eş zamanlı ölçülür; Pt100 RTD girişi ile gaz sıcaklığı da aynı ekranda izlenir. 721Ex, IECEx ve ATEX Ex ia IIB T3 Gb (Bölge 1) sertifikasıyla patlayıcı atmosferlerde kullanılabilir.
Fluke 721EX-1615 Hangi İstasyon ve Hatlar İçin Uygun?
Fluke 721EX-1615 modelinde 1,1 bar (16 psi) düşük basınç sensörü, orifis ölçüm hatlarında yaygın olan yaklaşık 400 inH2O (1 bar) altındaki fark basınç transmitterlerini yüksek çözünürlükle doğrulamak için uygundur. 103,4 bar yüksek basınç sensörü ise statik hat basıncı yüksek olan doğalgaz iletim hatları, kompresör istasyonları ve RMS-A istasyonlarının giriş tarafı için seçilir; tam ölçekte belirsizlik yaklaşık ±25,9 mbar düzeyindedir. Serideki bir alt aralık 721EX-1603 (20 bar), bir üst aralık ise 721EX-1630 (200 bar) modelidir; test edilecek cihazın tam ölçeği Fluke 721EX-1615 aralığına ne kadar yakınsa elde edilen doğruluk o kadar yüksek olur.
Fluke 721EX-1615, IECEx ve ATEX Ex ia IIB T3 Gb (Bölge 1) sertifikasıyla patlayıcı atmosfer riski olan ölçüm istasyonlarında doğrudan kullanılabilir. Standart 721 modellerinden farklı olarak 24 V döngü beslemesi bulunmaz; transmitter, istasyondaki mevcut besleme üzerinden çalışırken mA sinyali ölçülür. Ex bölge gerektirmeyen sahalarda aynı sensör kombinasyonu standart 721-1615 ile sunulur.
Seri İçindeki Yakın Modellerle Karşılaştırma
| Model | Düşük basınç sensörü | Yüksek basınç sensörü | Ex onayı |
|---|---|---|---|
| 721EX-1603 | 1,1 bar | 20 bar (±%0,025 FS) | Evet (Ex ia, Bölge 1) |
| 721EX-1615 (bu ürün) | 1,1 bar | 103,4 bar (±%0,025 FS) | Evet (Ex ia, Bölge 1) |
| 721EX-1630 | 1,1 bar | 200 bar (±%0,025 FS) | Evet (Ex ia, Bölge 1) |
| 721-1615 | 1,1 bar | 103,4 bar (±%0,025 FS) | Hayır |
| 721EX-3615 | 2,48 bar | 103,4 bar (±%0,025 FS) | Evet (Ex ia, Bölge 1) |
Öne Çıkan Özellikler
- Düşük basınç sensörü: 1,1 bar (16 psi), %0,025 FS doğruluk
- Yüksek basınç sensörü: 103,4 bar (1500 psi), %0,025 FS doğruluk
- Eş zamanlı statik ve fark basınç ölçümü
- Pt100 RTD girişi ile sıcaklık ölçümü (720 RTD probu opsiyonel)
- 4–20 mA sinyal ölçümü
- Harici 700 serisi basınç modülleriyle ölçüm aralığını genişletme
- Üç girişi aynı anda gösteren geniş, arka aydınlatmalı grafik ekran
- 19 basınç mühendislik birimi, 5 cihaz ayarının saklanması
Ticari Ölçümde Doğruluk
Doğalgaz ticari ölçüm istasyonlarında akış bilgisayarları; statik basınç, fark basınç ve sıcaklık verilerini kullanarak gaz hacmini hesaplar. Bu üç transmitterin periyodik doğrulaması faturalandırmanın doğruluğunu doğrudan etkiler. 721 serisi, üç büyüklüğü tek cihazla ve yüksek doğrulukla ölçerek doğrulama süresini kısaltır, taşınan ekipman sayısını azaltır.
Kullanım Alanları
- Doğalgaz ticari ölçüm (custody transfer) istasyonlarında transmitter doğrulaması
- Orifis ölçüm sistemlerinde statik/fark basınç kalibrasyonu
- Akış bilgisayarı giriş kontrolleri
- Ex bölgelerde basınç ve sıcaklık ölçümleri
İlgili Ürünler ve Kategoriler
- Fluke 721EX-3615 Hassas Basınç Kalibratörü
- Fluke 721EX-3650 Hassas Basınç Kalibratörü
- Fluke 721EX-1630 Hassas Basınç Kalibratörü
- Tüm basınç kalibratörleri
- Basınç modülleri ve test pompaları
- Kalibratörler
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 36 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke 721EX-1615 hangi hat basınçları için uygundur?
103,4 bar yüksek basınç sensörüyle 70–75 bar seviyesinde işletilen doğalgaz iletim hatları, kompresör istasyonları ve RMS-A istasyonlarının giriş tarafı için uygundur; fark basınç ölçümünde 1,1 bar düşük basınç sensörü kullanılır.
Fluke 721EX-1615 ile 721-1615 arasındaki fark nedir?
Fluke 721EX-1615: düşük basınç sensörü 1,1 bar, yüksek basınç sensörü 103,4 bar, Ex ia onaylı. 721-1615: düşük basınç sensörü 1,1 bar, yüksek basınç sensörü 103,4 bar, 24 V döngü beslemeli.
Fluke 721EX-1615 sensör aralıkları nedir?
Düşük basınç sensörü 1,1 bar (16 psi), yüksek basınç sensörü 103,4 bar (1500 psi) aralığındadır.
Sıcaklık ölçebilir mi?
Evet. Pt100 RTD girişi ile opsiyonel 720 RTD probu kullanılarak sıcaklık ölçülür.
721Ex hangi Ex sertifikasına sahiptir?
IECEx ve ATEX Ex ia IIB T3 Gb (Bölge 1) sertifikalıdır.
Fluke 721EX-1615 kalibrasyon sertifikalı alınabilir mi?
Evet. Referans olarak kullanılan cihazların ölçüm zincirindeki güvenilirliği için düzenli olarak kalibre edilmesi gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke 721EX-1615, 36 ay garanti ile sunulmaktadır.
| Fluke 721EX-1615 Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | 721EX-1615 |
| Ürün Kodu | FLUKE-721EX-1615 |
| Ürün Grubu | Kalibratörler > Basınç Kalibratörleri |
| Garanti Süresi | 36 Ay |
| Fluke 721EX-1615 Teknik Özellikleri | |||||||
|---|---|---|---|---|---|---|---|
| Düşük basınç sensörü | Yüksek basınç sensörü | ||||||
| Model | Açıklama | Kademe sensörü1 | Çözünürlük sensörü1 | Doğruluk sensörü1 | Kademe sensörü2 | Çözünürlük sensörü2 | Doğruluk sensörü2 |
| Fluke-721-1601 Fluke-721Ex-1601 | DualSensorPressureCali- brator, 16 PSIG, 100PSIG | -14 psi to +16psi -0.97 bar to 1.1bar | 0.001psi,0.0001bar | %0.025tam skala | -12 psi to +100psi -0.83 bar to 6.9bar | 0.01psi0.0001bar | %0.025 tam skala |
| Fluke-721-1603 Fluke-721Ex-1603 | DualSensorPressureCali- brator, 16 PSIG, 300PSIG | -12 psi to +300psi -0.83barto20bar | 0.01psi 0.001bar | ||||
| Fluke-721-1605 Fluke-721Ex-1605 | DualSensorPressureCali- brator, 16 PSIG, 500PSIG | -12 psi to +500psi -0.83barto34.5bar | 0.01psi 0.001bar | ||||
| Fluke-721-1610 Fluke-721Ex-1610 | DualSensorPressureCali- brator, 16 PSIG, 1000PSIG | 0 psi to +1000psi 0.00 bar to 69bar | 0.1psi 0.001bar | ||||
| Fluke-721-1615 Fluke-721Ex-1615 | DualSensorPressureCali- brator, 16 PSIG, 1500PSIG | 0 psi to +1500psi 0.00 bar to 103.4bar | 0.1psi 0.001bar | ||||
| Fluke-721-1630 Fluke-721Ex-1630 | DualSensorPressureCali- brator, 16 PSIG, 3000PSIG | 0 psi to +3000psi 0.00 bar to 200bar | 0.1psi 0.01bar | ||||
| Fluke-721-1650 Fluke-721Ex-1650 | DualSensorPressureCali- brator, 16 PSIG, 5000PSIG | 0 psi to +5000psi 0.00 bar to 345bar | 0.1psi 0.01bar | %0.035 tamskala | |||
| Fluke-721-3601 Fluke-721Ex-3601 | DualSensorPressureCali- brator, 36 PSIG, 100PSIG | -14psito+36psi -0.97 bar to 2.48bar | -12 to +100psi -0.83 bar to 6.9bar | .01psi 0.0001bar | %0.025 tam skala | ||
| Fluke-721-3603 Fluke-721Ex-3603 | DualSensorPressureCali- brator, 36 PSIG, 300PSIG | -12 psi to +300psi -0.83barto20bar | 0.01psi 0.001bar | ||||
| Fluke-721-3605 Fluke-721Ex-3605 | DualSensorPressureCali- brator, 36 PSIG, 500PSIG | -12 psi to +500psi -0.83barto34.5bar | 0.01psi 0.001bar | ||||
| Fluke-721-3610 Fluke-721Ex-3610 | DualSensorPressureCali- brator, 36 PSIG, 1000PSIG | 0 psi to +1000psi 0.00 bar to 69bar | 0.1psi 0.001bar | ||||
| Fluke-721-3615 Fluke-721Ex-3615 | DualSensorPressureCali- brator, 36 PSIG, 1500PSIG | 0 psi to +1500psi 0.00 bar to 103.4bar | 0.1psi 0.01bar | ||||
| Fluke-721-3630 Fluke-721Ex-3630 | DualSensorPressureCali- brator, 36 PSIG, 3000PSIG | 0 psi to +3000psi 0.00 bar to 200bar | 0.1psi 0.01bar | ||||
| Fluke-721-3650 Fluke-721Ex-3650 | DualSensorPressureCali- brator, 36 PSIG, 5000PSIG | 0 psi to +5000psi 0.00 bar to 345bar | 0.1psi 0.01bar | %0.035 tam skala | |||
| Fluke 721EX-1615 Genel Özellikleri | |
|---|---|
| Genel Özellikler | |
| Cihaz ayarlarını geri çağırma | Son kullanımdaki hali ile cihaz açılımı |
| Çevre Koşulları | Çalışma Sıcaklığı -10 °C - +50 °C arasında (Fluke 721) Çalışma Sıcaklığı -10 °C - +45 °C arasında (Fluke 721Ex) Saklama Sıcaklığı (Pilsiz) -20 °C - +60 °C arasında |
| Yükseklik | 2,000 metre |
| Giriş Koruması | IP-40 |
| Besleme | 6.0 v dc |
| Pil Ömrü | >35 saat, standart kullanım |
| Pil Adeti | (4) Standart AA hücreleri |
| Boyutlar (YxGxD) | 20 cm X 11 cm X 5.8 cm |
| Ağırlık | 0.539 kg |
| Konnektörlerbr /ortlar basınç | 2, NPT’de 1/8, 750P Serisi Basınç Modülü (Sadece 721 modelleri); RTD Prob |
| Elektriksel ve Sıcaklık Ölçümleme1-yıl | |||
| Fonksiyon | Kademe | Çözünürlük | Doğruluk |
| mA ölçümü | 0 - 24 mA | 0.001 mA | ±%0.015 okuma ±0.002mA |
| VDC ölçümü** | 0 - 30 VDC | 0.001V | ±%0.015 okuma ±0.002V |
| *Sıcaklık Ölçümü (RTD/Ohms) | -40 °C - 150 °C | 0.01 °C | ±%0.015 okuma ±0.02 ohms; ±0.1 °C ±0.25 °C 720 RTD prob aksesuarını kullanırken belirsizlik birleştirilir |
| Loop güç kaynağı** | 24V | N/A | 24 mA @ 24V |
| *Sıcaklık ölçümü için opsiyonel Fluke-720RTD Pt-100 RTD prob gereklidir **Sadece 721 modelleri | |||
| Sıcaklık Etkisi |
| 15 °C - 35 °C arasında tüm fonksiyonların doğruluk değerlerinde hiçbir etkisi yoktur. |
| 15 °C - 35 °C arası dışındaki sıcaklıklarda ± % 0.002 F.S./°C ilave ediniz. |
| 721Ex Onay Detayları | |
| ATEX | Ex ia IIB T3 Gb (Ta= -10… +45 °C) |
| KEMA 10 ATEX 0168X | |
| IECEx | Ex ia IIB T3 Gb (Ta= -10…+45 °C) |
| II 2 G IECEx CSA 10.0013X | |
Kullanıcı tarafından seçilebilir basınç mühendislik birimleri: psi, bar, mbar, kPa, kgcm2, cmH2O@4°C, cmH2O@20°C, mH2O@4°C, mH2O@20°C, inH2O@4°C, inH2O@20°C, inH2O@60°F, mmHg@0°C, inHg@0°C, ftH2O@4°C, ftH2O@20°C, ftH2O@60°F
