Fluke CV400 Kızılötesi (IR) Pano Penceresi 100 mm
- Ücretsiz Kargo
- 12 aya varan taksit
- Orijinal ürün güvencesi
- Teknik destek
Fluke CV400 100 mm ClirVu Kızılötesi Pencere
Fluke CV400, 100 mm ClirVu kızılötesi penceredir. Elle çevrilen kapak mandalı ile hızlı erişim sağlar. Pencere sayesinde elektrik panolarının termal incelemesi kapak açılmadan yapılır; personel güvenliği artar, önleyici bakımın süresi ve maliyeti azalır.
Fluke CV400 Hangi Panolar İçin Uygun?
Büyük bara sistemleri, trafo bağlantı bölmeleri ve geniş alana yayılmış bağlantıların tek pencereden incelenmesi gereken büyük panolar için uygundur.
Pencere boyutu seçilirken termal kameranın görüş açısı ve kamera ile hedef arasındaki mesafe birlikte değerlendirilmelidir: pencere büyüdükçe aynı mesafeden daha geniş bir alan görülür. Elle çevrilen kapak mandalı, alet gerektirmeden hızlı erişim sağlar; erişimin kısıtlanması gereken yerlerde aynı boyutun güvenlik kilitli versiyonu tercih edilebilir.
Fluke CV Serisi Pencere Seçenekleri
| Model | Pencere çapı | Kapak kilidi |
|---|---|---|
| CV200 | 50 mm | Elle çevrilen mandal |
| CV300 | 75 mm | Elle çevrilen mandal |
| CV301 | 75 mm | Güvenlik anahtarlı |
| CV400 (bu ürün) | 100 mm | Elle çevrilen mandal |

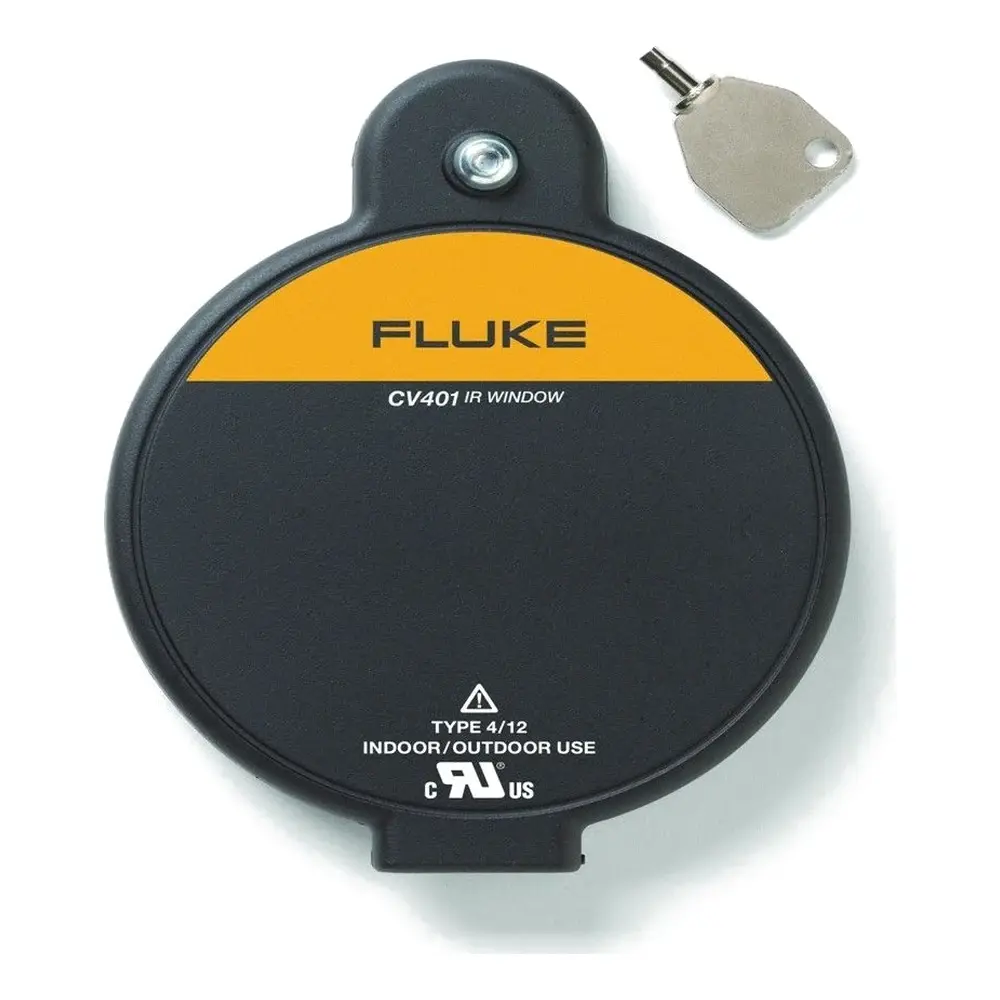

| CV401 | 100 mm | Güvenlik anahtarlı |
Öne Çıkan Özellikler
- 100 mm pencere boyutu
- ClirVu optik
- AutoGround otomatik topraklama
- NEMA Tip 4/12 (iç ve dış mekân)
- -40 °C ile +232 °C çalışma (aralıklı +260 °C)
- Tüm Fluke termal kameralarla uyumlu
- Her gerilim seviyesinde kullanım
Kızılötesi Pencere Nedir?
Kızılötesi pencere, elektrik panolarının kapağına monte edilen ve termal kameranın pano içini kapak açılmadan görmesini sağlayan özel optik bir penceredir. Enerjili pano kapağının açılması ark parlaması (arc-flash) riskini en yüksek seviyeye çıkarır. Pencere sayesinde termografi incelemeleri enerjiyi kesmeden, kapak açmadan ve daha az KKD ile güvenle yapılır.
Hızlı Kurulum
CV serisi pencereler 5 dakikadan kısa sürede monte edilip topraklanacak şekilde tasarlanmıştır. AutoGround özelliği, montaj sırasında pencerenin ayrı bir kabloya gerek kalmadan pano gövdesine topraklanmasını sağlar.
İlgili Ürünler ve Kategoriler
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke CV400 hangi panolar için uygundur?
Büyük bara sistemleri, trafo bağlantı bölmeleri ve geniş alana yayılmış bağlantıların tek pencereden incelenmesi gereken büyük panolar için uygundur.
Fluke CV400 pencere çapı nedir?
Fluke CV400, 100 mm çaplı ClirVu optik pencereye sahiptir.
Fluke CV400 boyutu nedir?
100 mm kızılötesi penceredir.
Hangi kameralarla kullanılır?
Tüm Fluke termal kameralarla uyumludur.
| Fluke CV400 Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | CV400 |
| Ürün Kodu | FLUKE-CV400 |
| Ürün Grubu | ÖLÇÜ ALETİ AKSESUARLARI > Termal Kamera Aksesuarları |
| Fluke CV400 Teknik Özellikleri | |||
|---|---|---|---|
| Teknik Özellikler | CV200 | CV300 | CV400 |
| Boyut | 50 mm | 75 mm | 90 mm |
| Gerilim aralığı | Herhangi biri | ||
| NEMA çevre tipi | Tip 4/132 (iç mekan/dış mekan) | ||
| AutoGround™ | Evet | ||
| ClirVu® optik | Evet | ||
| Çalışma sıcaklığı | -40°C ile +232°C arası ve +260°C aralıklı | ||
| Tüm Fluke kameralarıyla uyumludur | Evet | ||
| Kontra somunlu kilitleme sistemi | Evet | ||
| Kapak ve bağlayıcı kalıcı olarak sabitlenmiştir | Evet | ||
| Tek delikli kurulum | Evet | ||
| Elle döndürme ve güvenlik anahtarı kapak kilidi | Evet | ||
| Gözle kontrol ve füzyon özellikli | Evet | ||
| Kısa/Orta/Uzun dalga IR ve UV özellikli | Evet | ||
| Değerler ve Test | |||
| Ark testi yapılmıştır (IEEE C37.20.7) | KEMA`da 60 Hz`de 30 tur için 63 kA | ||
| UL 50 V komponent tanıma | Evet | ||
| UL 50 /NEMA çevresel değerler | NEMA Tip 4/12 | ||
| UL1558 | Evet | ||
| CSA C22.2 No. | Evet | ||
| CSA tip değeri | Tip 4 | ||
| IP değeri | TUV`da IP67 | ||
| Lloyds register | 11 kV`ye kadar deniz şalteri, kapalı veya açık alan (yalnızca açık deniz) | ||
| Titreşim değeri | TUV`da IEC60068-2-6 | ||
| Nem değeri | TUV`da IEC60068-2-3 | ||
| Yükle | CV200 | CV300 | CV400 |
| Gerçek montaj delik çapı gereklidir | 61,37 mm | 89,89 mm | 115,42 mm |
| Greenlee® delme seti = delme aparatı/kalıp | 76BB = 441AV/442AV | 739BB = 1431AV/1432AV | 742BB = 984AV/2983AV |
| Önerilen maksimum panel kalınlığı | 10 gösterge | ||
| Genel pencere yüksekliği | 112,9 mm | 141,5 mm | 189,3 mm |
| Genel pencere genişliği | 83,0 mm | 111,5 mm | 147,1 mm |
| Genel pencere kalınlığı | 16,2 mm | 16,2 mm | 23,0 mm |
| Kapak kilidi | Elle Döndürme | ||
| Optikler | CV200 | CV300 | CV400 |
| Optik giriş çapı | 50 mm | 75mm | 90mm |
| Görüntüleme açıklığı çapı | 42,93 mm | 67,95mm | 87,63 mm |
| Görüntüleme açıklığı alanı | 1445 mm2 | 3626 mm2 | 6032 mm2 |
| Kalınlık | 2 mm | 2 mm | 4 mm |
| Modeller | CV201 | CV301 | CV401 |
| Kapak Kilidi | Güvenlik Anahtarı (Sadece CV201,CV301 ve CV401 modellerinde bu özellik mevcuttur) · CV201’deki tüm özellikler CV200 ile; · CV301’deki tüm özellikler CV300 ile; · CV401’deki tüm özellikler CV400 ile; aynıdır. | ||
Fluke CV400 Genel Özellikleri
Fluke kızılötesi pencereler
Fluke kızılötesi pencerelere özel ClirVu® kaplama montajdan önce optik kısmı sızdırmaz duruma getirerek nem kaynaklı bozulmaya karşı korur; bu nedenle çok sıcak ve çok soğuk dış ortamlar için mükemmeldir.
Her Fluke kızılötesi penceresi, hızlı yer doğrulama ve daha hızlı onarım için benzersiz ve yerinde numaralandırmayı sağlayan bir tanımlama plakası ile teslim edilir.
Bir şirketin en büyük yatırımı panel kapağının arkasındaki ekipman değildir; en yüksek öncelik, işlerini yaparken her gün yaşamlarını tehlikeye atan elektrikçiler, mühendisler ve denetimciler için mükemmel korumayı sağlamaktır.
Fluke kızılötesi pencerelere özel ClirVu® kaplama montajdan önce optik kısmı sızdırmaz duruma getirerek nem kaynaklı bozulmaya karşı korur; bu nedenle çok sıcak ve çok soğuk ortamlar için mükemmeldir.
Her Fluke kızılötesi penceresi, hızlı yer doğrulama ve daha hızlı onarım için benzersiz ve yerinde numaralandırmayı sağlayan bir tanımlama plakası ile teslim edilir.
Güvenlik anahtarına erişim seçenekleri için CV201,CV301 ve CV401 IR Pencerelerini tercih ediniz.
CV Serisi kızılötesi pencerelerinin 50 mm,75 mm ve 95 mm arasında boyutları bulunmaktadır.
5 dakikadan daha kısa sürede kurulur ve yerleştirilir
CV Serisinin hızlı ve kolay kurulumuyla zaman kazanın – 5 dakika veya daha az.
- Bir teknisyen
- Standart Greenlee® delme aparatıyla tek delikli
- Panel kapağının çıkarılması gerekmez
- Patent bekleyen AutoGround™ prosesiyle metal muhafazaya anında yerleştirilir
- Doğru kurulduğunda 63 kA`ya kadar panel ark testi derecelerini sağlayabilir
Fluke ClirVu® CV Serisi Kızılötesi Pencerelerle daha verimli çalışır
- NFPA 70E prosesleri, daha az çalışma izni gereksinimleri nedeniyle önemli ölçüde azalmıştır
- Tam kişisel koruyucu donanım çoğunlukla gerekli olmadığı için daha hızlı ve daha rahat muayeneler
- Ark parlaması ve elektrik çarpması sonucu ölüm risklerini azaltarak personelinizin güvenliğini artırır ve önleyici bakım için harcanan zamanı ve maliyetleri azaltır.
- CV Serisine en yüksek ark patlama testi derecelerinde (IEEE C37.20.7) Torture Tested™ uygulanmıştır: KEMA`da 63 kA Ark testi, UL 50/50E/50V, UL1558, IEC60529-1: IP67, IEC 60068, NEMA 4/12, CSA C22.2 NO. 14-13:2012 ve CE
- Hızlı döndürme ve güvenlik anahtarı erişimi kolaylığı
