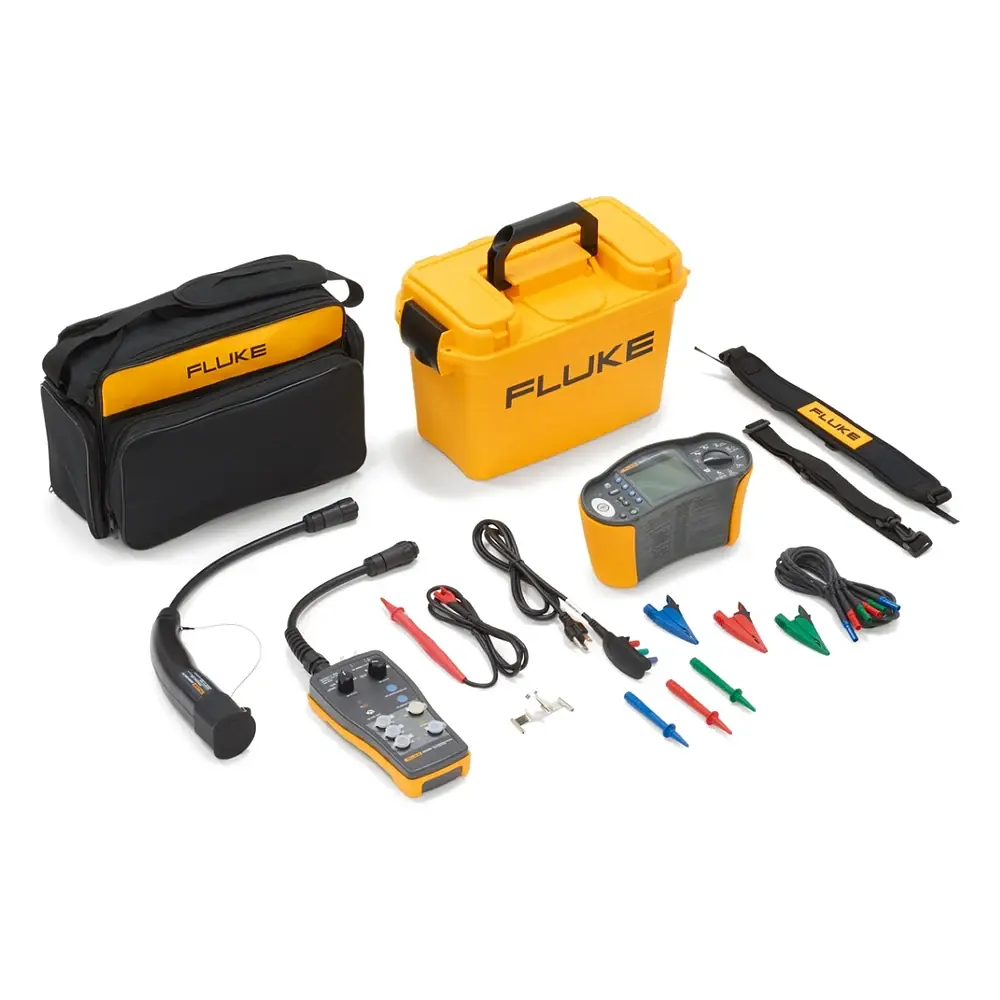

Fluke FEV300/KIT EV Şarj Test Adaptörü ve 1664 FC Tesisat Test Cihazı Kiti
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Fluke FEV300/KIT EV Şarj Test Seti
Fluke FEV300/KIT, mod 3 AC şarj istasyonlarının işlevini ve güvenliğini test etmek için tasarlanmış eksiksiz bir settir: Fluke 1664 FC çok fonksiyonlu tesisat test cihazı ve Tip 2 konektörlü FEV300 test adaptörü. Adaptör, bir elektrikli aracın varlığını simüle ederek şarj istasyonunu açmadan yerel düzenlemelere göre hızlı ve verimli test yapılmasını sağlar. Şarj istasyonları IEC/EN 61851-1 ve IEC/HD 60364-7-722 standartlarına göre test edilebilir.
Öne Çıkan Özellikler
- Fluke 1664 FC ile FEV300 bağlanarak yedi tesisat testinin tek sekansta yapılması
- PE koruyucu topraklama ön testi ile topraklama terminalinde tehlikeli gerilim kontrolü
- Araç varlığı ve şarj durumlarının (CP) simülasyonu
- Kablo akım kapasitesi (PP) simülasyonu
- Tek fazlı 250 V ve üç fazlı 480 V'a kadar sistemlerle uyumluluk
- IEC 62196-2 Tip 2 soket çıkışı veya Tip 2 sabit kablolu istasyonlarla uyumlu konektör
- IP54 muhafaza, yaklaşık 1 kg ağırlık
- 1664 FC: yalıtım ön testi, otomatik test, Fluke Connect ile sonuç paylaşımı
Şarj İstasyonları Neden Test Edilmeli?
EV şarj istasyonları yüksek akımla uzun süre çalışan ve kullanıcıların doğrudan temas ettiği ekipmanlardır. Kurulum sonrasında, periyodik bakımda ve arıza durumunda koruma iletkeni, izolasyon, çevrim empedansı ve RCD işlevleri doğrulanmalıdır. FEV300 adaptörü bu testlerin istasyon açılmadan, şarj soketi veya kablosu üzerinden yapılmasını sağlar.
1664 FC ile Entegre Çalışma
Fluke 1664 FC, yalıtım ön testi ile bağlı cihazların zarar görmesini önler, otomatik test fonksiyonu ile süreyi kısaltır ve Fluke Connect ile sonuçların akıllı telefona aktarılmasını sağlar. FEV300 ile birlikte kullanıldığında şarj istasyonu testleri tek bir iş akışında tamamlanır.
Kullanım Alanları
- Yeni kurulan AC şarj istasyonlarının devreye alma testleri
- Şarj istasyonlarının periyodik güvenlik kontrolleri
- Şarj vermeyen istasyonlarda arıza tespiti
- Otopark, AVM, otel ve filo şarj noktalarının bakımı
Kimler İçin Uygun?
EV şarj istasyonu kurulum ve bakım firmaları, elektrik müteahhitleri ve periyodik kontrol yapan elektrik mühendisleri için uygundur.
İlgili Ürünler ve Kategoriler
- Fluke 1664 FC tesisat test cihazı
- EV şarj istasyonu test cihazları
- Çok fonksiyonlu tesisat test cihazları
- Test ve Ölçü Aletleri
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 36 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
FEV300/KIT içinde neler var?
Fluke 1664 FC çok fonksiyonlu tesisat test cihazı ve Tip 2 konektörlü FEV300 EV şarj istasyonu test adaptörü.
Hangi standartlara göre test yapılır?
IEC/EN 61851-1 ve IEC/HD 60364-7-722 standartlarına göre test yapılabilir.
DC hızlı şarj istasyonları test edilebilir mi?
Hayır. FEV300 mod 3 AC şarj istasyonları içindir; DC istasyonlar için Fluke FEV500 kullanılır.
Fluke FEV300/KIT kalibrasyon sertifikalı alınabilir mi?
Evet. Periyodik kontrol ve kabul testi raporlarında kullanılan ölçümler için cihazın kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke FEV300/KIT, 36 ay garanti ile sunulmaktadır.
| Fluke FEV300/KIT SCH Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | FEV300/KIT SCH |
| Ürün Kodu | FLK-FEV300/KIT SCH |
| Ürün Grubu | Çok Fonksiyonlu Tesisat Test Cihazları |
| Garanti Süresi | 36 Ay |
Fluke FEV300/KIT SCH Teknik Özellikleri
Teknik Özellikler: Fluke FEV300/KIT SCH - EV Şarj İstasyonu Test Adaptörü Seti: 1664 FC Tesisat Test Cihazı ve Tip 2 Konektör
| Genel Özellikler | |
| Giriş Gerilimi | 250 V’a kadar (tek fazlı sistem) / 480 V’a kadar (üç fazlı sistem), 50/60 Hz, maks. 10 A |
| Dahili Güç tüketimi | 3 W maks. |
| FEV300-CON-TY2 Fiş | AC şarj modu 3, IEC 62196-2 tip 2 soket çıkışı veya araç konektörlü sabit kablo (tip 2, 7P üç fazlı) ile uyumlu |
| FEV300-CON-TY1 Fiş | AC şarj modu 3, IEC 62196-2 tip 1 veya araç konektörlü SAE J1772 (tip 1, 5P tek fazlı) ile uyumlu |
| Boyutlar (Y x G x D) | Bağlantı kablosu ve test kablosu olmadan 110 × 45 × 220 mm uzunluk |
| Ağırlık (tip 1 veya tip 2 bağlantı kablosu dahil) | Yaklaşık 1 kg |
| Güvenlik Standartları | IEC/EN 61010-1, kirlilik derecesi 2 |
| IEC/EN 61010-2-030, CAT II 300 V, koruma sınıfı II | |
| Giriş Koruması | IEC 60529: IP54 (muhafaza) |
| IEC 60529: IP54 (koruma kapakları takılı soketler, konektörler bağlı durumda veya koruma kapakları takılıyken, aksi takdirde IP20) | |
| Çalışma Sıcaklığı | -20 °C ile 40 °C |
| Depolama Sıcaklığı | -20 °C ile 50 °C |
| Çalışma Nem Aralığı | %10 ile %85 bağıl nem, yoğuşmasız |
| Depolama Bağıl Nemi | %0 ile %85, yoğuşmasız |
| Çalışma Yüksekliği | Maksimum 2.000 m |
| İşlevler | |
| PE Ön Testi | PE iletkeni ve dokunmatik sensör arasında görünür gösterge >50 V AC/DC |
| PP Simülasyonu | Açık, 13 A, 20 A, 32 A, 63 A |
| CP Durumları | Durum A, B, C, D |
| CP Hata Durumu “E” | Açık/kapalı (CP sinyali PE ile kısa devre) |
| PE Hata Durumu "F" (Toprak hatası) | Açık/kapalı (PE iletkeninin kesilmesi) |
| Çıkışlar (sadece test amaçlı) | |
| Ölçüm Terminalleri L1, L2, L3, N, PE | Maksimum 250/480 V, maks. 10 A |
| CP Sinyal Çıkış Terminalleri | Yaklaşık +/-12 V |
| Dikkat: Yanlış kablo tesisatı veya şarj istasyonu hatası durumunda bu terminaller tehlikeli olabilir. | |
| AC gerilim ölçümü | ||
| Aralık | 500 V | |
| Çözünürlük | 0,1 V | |
| Hassaslık 45 Hz – 66 Hz | %0,8 + 3 | |
| Giriş Empedansı | 360 kΩ | |
| Aşırı yük koruması | 660 V rms | |
| Devamlılık testi (RLO) | ||
| Aralık (otomatik ölçüm aralığı ayarlama) | 20 Ω / 200 Ω / 2.000 Ω | |
| Çözünürlük | 0,01 Ω / 0,1 Ω / 1 Ω | |
| Açık Devre Gerilimi | >4 V | |
| Yalıtım direnci ölçümü (RISO) | ||
| Test Gerilimleri | 50-100-250-500-1.000 V | |
| Test Geriliminin Doğruluğu (anma test akımında) | +%10, -%0 | |
| Test Gerilimi | 50 V | |
| 100 V | ||
| 250 V | ||
| 500 V | ||
| 1.000 V | ||
| Yalıtım Direnci Aralığı | 20 MΩ /50 MΩ | |
| 20 MΩ / 100 MΩ | ||
| 20 MΩ / 200 MΩ | ||
| 20 MΩ / 200 MΩ / 500 MΩ | ||
| 20 MΩ / 200 MΩ / 1.000 MΩ | ||
| Çözünürlük | 0,01 MΩ / 0,1 MΩ | |
| 0,01 MΩ / 0,1 MΩ | ||
| 0,01 MΩ / 0,1 MΩ | ||
| 0,01 MΩ / 0,1 MΩ / 1 MΩ | ||
| 0,01 MΩ / 0,1 MΩ / 1 MΩ | ||
| Test Akımı | 50 kΩ'da 1 mA | |
| 100 kΩ'da 1 mA | ||
| 250 kΩ'da 1 mA | ||
| 500 kΩ'da 1 mA | ||
| 1 MΩ'da 1 mA | ||
| Döngü ve hat empedansı (ZI) | ||
| Aralık | 10 Ω / 0,001 Ω / Yüksek akım mΩ modu | |
| Çözünürlük | 0,01 Ω / 0,1 Ω / 1 Ω | |
| Olası toprak hata akımı, PSC testi | ||
| Aralık | 1.000 A / 10 kA (50 kA) | |
| Çözünürlük | 1 A / 0,1 kA | |
| Hesaplama | Ölçülen şebeke gerilimi sırasıyla ölçülen döngü (L-PE) direnci veya hat (L-N) direncine bölünerek belirlenen olası toprak hata akımı (PEFC) veya olası kısa devre akımı (PSC). | |
| RCD testi, test edilen RCD tipleri | ||
| RCD Tipi | AC¹ | |
| G²,S³ | ||
| Model 1664 | A, AC, B5, S | |
| Notlar | ¹AC'ye yanıt verir | |
| ²Genel, gecikmesiz | ||
| ³Zaman gecikmesi | ||
| 4Darbeli sinyali yanıtlar | ||
| 5Düzgün DC sinyaline yanıt verir | ||
| Açma Hızı Testi (ΔT) | ||
| Akım Ayarları¹ | 10-30-100-300-500-1.000 mA – VAR | |
| 10-30-100 mA | ||
| Çarpan | x ½, x 1 | |
| x 5 | ||
| Ölçüm Aralığı | RCD Tip G | 310 ms |
| 50 ms | ||
| RCD Tip S | 510 ms | |
| 160 ms | ||
| Notlar | ¹Yalnızca 1.000 mA tip AC | |
| VAR modunda 700 mA maksimum tip A | ||
| VAR modu tip B için kullanılamaz. | ||
| RCD/FI-Açma Akımı Ölçümü/Rampa Testi (IΔN) | ||
| Akım Aralığı | RCD nominal akımın¹ %30 ila %110’u | |
| Adım Aralığı | IΔN²nin %10’u | |
| Bekleme Süresi | Tip G | 300 ms/adım |
| Tip S | 500 ms/adım | |
| Ölçüm Hassaslığı | ±%5 | |
| Belirtilen Açma Akımı Aralıkları (EN 61008-1) | Tip AC için %50 ile %100 | |
| Tip A için %35 ile %140 (>10 mA) | ||
| Tip A için %35 ile %200 (≤ 10 mA) | ||
| Tip B için %50 ile %200 | ||
| ²Tip B için %5 | ||
| Notlar | ¹Tip A için %30 ile %150 IΔN > 10 mA | |
| Tip A için %30 ile %210 IΔN = 10 mA | ||
| Tip B için %20 ile %210 | ||
| Topraklama Direnci Testi (RE) | ||
| Aralık | 200 Ω / 2.000 Ω | |
| Çözünürlük | 0,1 Ω / 1 Ω | |
| Frekans | 128 Hz | |
| Çıkış Gerilimi | 25 V | |
| Faz Sırası Gösterimi | ||
| Simge | Simge Faz Sırası göstergesi etkin. | |
| Genel Teknik Özellikler | ||
| Boyut (U x G x Y) | 10 x 25 x 12,5 cm | |
| Ağırlık (piller dahil) | 1,3 kg | |
| Pil boyutu, adedi | Tip AA, 6 adet | |
| Sızdırmazlık | IP-40 | |
| Güvenlik | EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 ve CAN/CSA c22.2 No.1010 2nci sürüm ile uyumludur | |
| Aşırı Gerilim | CAT III / 500V; CAT IV 300V | |
| Performans | EN61557-1 ile EN61557-7 İkinci Sürüm ve EN61557-10 İkinci Sürüm | |
Fluke FEV300/KIT SCH Genel Özellikleri
Genel Özellikler: Fluke FEV300/KIT SCH - EV Şarj İstasyonu Test Adaptörü Seti: 1664 FC Tesisat Test Cihazı ve Tip 2 Konektör
- PE iletkenini, toprağa karşı tehlikeli gerilimin olası varlığı açısından test edin
- Şarj kablolarının çeşitli akım özelliklerini simüle edin
- Araç şarj durumlarını simüle edin
- PE hatasını (Toprak hatası) simüle edin
- Tesisat testlerini gerçekleştirmek için Fluke 1664 FC ve Tip 2 konektörü içerir
