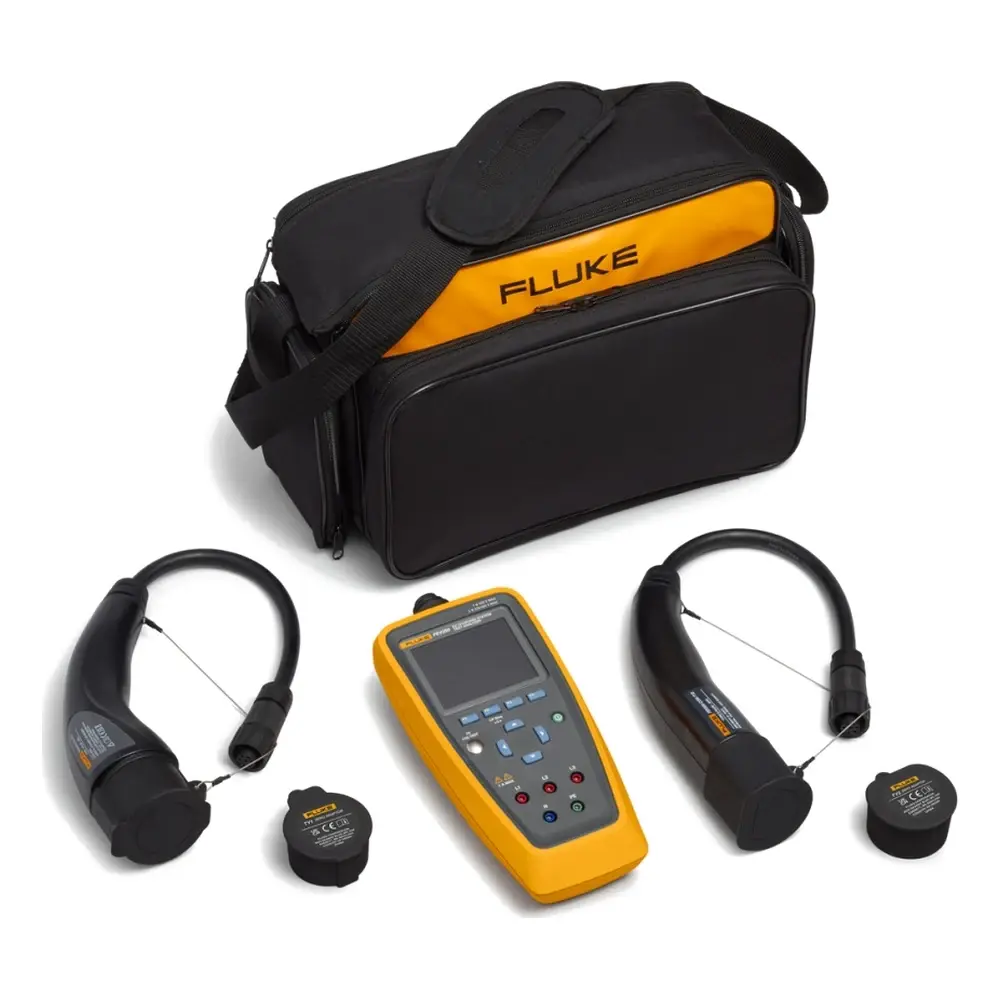

Fluke FEV350/KIT EV Şarj İstasyonu Analiz Seti
Fluke FEV350/KIT, Tip 2 ve Tip 1 konektörlü AC elektrikli araç şarj istasyonlarının güvenlik ve performans testleri için eksiksiz bir çözümdür. Sette FEV350 EV şarj istasyonu analizörü ve Fluke 1664 FC çok fonksiyonlu tesisat test cihazı bulunur. Belgeleme ve raporlama için TruTest EV Şarj yazılım modülü çözüme dahildir. Birden fazla testi çok sayıda araç taşımadan, hızlı ve verimli şekilde yapıp belgelemesi gereken teknisyenler için tasarlanmıştır.
Öne Çıkan Özellikler
- Tip 2 ve Tip 1 konektörlü AC şarj istasyonlarıyla uyumluluk
- Araç durumu (CP) ve kablo kapasitesi (PP) simülasyonu
- Şarj istasyonu fonksiyon ve güvenlik testleri
- 1664 FC ile yalıtım, süreklilik, çevrim empedansı ve RCD testleri
- Bluetooth 5.0 ile uyumlu tesisat test cihazı ve TruTest yazılımıyla entegrasyon
- TruTest EV Şarj modülü ile rapor oluşturma
- Ekranda kablo bağlantı şemaları ve bilgi ekranları
- Tek faz 250 V, üç faz 230/400 V sistemler; 4 adet AA pil
- CAT II 300 V, IEC 61557 performans standartları
Hepsi Bir Arada EV Şarj Testi
FEV350, şarj istasyonuna bağlandığında bir elektrikli aracı simüle eder ve istasyonun şarj sürecini doğru başlatıp başlatmadığını, durum geçişlerini ve güvenlik fonksiyonlarını kontrol eder. 1664 FC ile birlikte kullanıldığında koruma iletkeni, izolasyon, çevrim empedansı ve RCD testleri aynı bağlantı üzerinden tamamlanır.
TruTest ile Profesyonel Raporlama
Test sonuçları Bluetooth üzerinden TruTest yazılımına aktarılır. Yazılımın EV Şarj modülü, şarj istasyonuna özel rapor şablonları ile müşteriye veya denetim kuruluşuna sunulacak belgelerin hızla hazırlanmasını sağlar.
Kullanım Alanları
- AC şarj istasyonlarının devreye alma ve kabul testleri
- Periyodik güvenlik muayeneleri
- Şarj sorunlarında arıza teşhisi
- Şarj ağı işletmecileri için toplu test ve raporlama
Kimler İçin Uygun?
EV şarj ağı işletmecileri, şarj istasyonu kurulum ve bakım firmaları ile elektrik muayene kuruluşları için uygundur.
İlgili Ürünler ve Kategoriler
- Fluke 1664 FC tesisat test cihazı
- EV şarj istasyonu test cihazları
- Çok fonksiyonlu tesisat test cihazları
- Test ve Ölçü Aletleri
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 12 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
FEV350/KIT ile FEV300/KIT arasındaki fark nedir?
FEV350 hem Tip 1 hem Tip 2 konektörleri destekleyen, Bluetooth bağlantılı ve TruTest EV raporlama modülü içeren gelişmiş bir analizördür.
Sette tesisat test cihazı var mı?
Evet. Fluke 1664 FC çok fonksiyonlu tesisat test cihazı sete dahildir.
Raporlama nasıl yapılır?
Sonuçlar TruTest EV Şarj yazılım modülüyle rapora dönüştürülür.
Fluke FEV350/KIT kalibrasyon sertifikalı alınabilir mi?
Evet. Periyodik kontrol ve kabul testi raporlarında kullanılan ölçümler için cihazın kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke FEV350/KIT, 12 ay garanti ile sunulmaktadır.
| Fluke FEV350/KIT SCH Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | FEV350/KIT SCH |
| Ürün Kodu | FLK-FEV350/KIT SCH |
| Ürün Grubu | Çok Fonksiyonlu Tesisat Test Cihazları |
| Garanti Süresi | 12 Ay |
| Fluke FEV350/KIT SCH Teknik Özellikleri | |
|---|---|
| Genel Teknik Özellikler | |
| Giriş elektrik değerleri | 1 Φ: Maks. 250 V, 3 Φ: Maks. 230/400 V, 50/60 Hz, maks. 1 A |
| Dahili güç tüketimi | Maks. 3 W |
| Boyutlar (Y x G x D) | TY1 veya TY2 fiş olmadan (263 mm x 123 mm x 63 mm), (10,35 inç x 4,84 inç x 2,48 inç) |
| Ağırlık | TY1 veya TY2 fiş olmadan 0,9 kg; TY1 veya TY2 fiş ile 1,4 kg |
| Pil | 4 x AA/IEC LR6 alkali veya IEC HR6 NiMH |
| Sıcaklık | |
| Çalışma | -10 °C ile 40 °C (14 °F ile 104 °F) |
| Depolama | -20 °C ile 50 °C (-4 °F ile 122 °F) |
| Bağıl Nem | |
| Çalışma | %10 - %85, 0 °C - 40 °C (32 °F - 104 °F), yoğuşmasız |
| Depolama | %95'e kadar |
| Kablosuz telsiz, Bluetooth 5.0 | |
| Frekans aralığı | 2.412 MHz - 2.462 MHz |
| Çıkış gücü | <100 mW |
| Rakım | 3.000 m |
| Güvenlik | IEC 61010-1: Kirlilik Derecesi 2, IEC 61010-2-030, CAT II 300 V, Koruma Sınıfı II |
| Performans | IEC 61557-1, IEC 61557-6, IEC 61557-7, IEC 61557-10 |
| Giriş koruması | IEC 60529: IP40 |
Test fonksiyonu teknik özellikleri
Basamak sayısının operasyonel hata özellik referansı, ±(değer yüzdesi + basamak sayısı) şeklinde tanımlanır. Diğer özelliklerin yüzdelik olarak belirtilen operasyonel hatası, aksi belirtilmedikçe değer yüzdesi ile tanımlanır. Tüm değerlerin operasyonel hata özellik referansı sıcaklığı, derece başına %0,1 sıcaklık katsayısı ile 23 °C ±5.000'dir.
| Test/Fonksiyon | Ekran Aralığı | Ölçüm Aralığı | Operasyonel Hata | Nominal Değerler |
| PE Ön Testi | ||||
| Dokunma gerilimi, güvenli aralık | ≤50 V AC/DC | -%50 | – | |
| Dokunma gerilimi, tehlikeli aralık | >50 V AC/DC | -%50 | – | |
| Gözle kontrol | Kontrol listesine bakın | |||
| Topraklama, RLO [1] | – | >200 mA için Itest | ||
| Yalıtım, RINS [1] | – | 500 V için Unom | ||
| Devre/Hat empedansı [1] | – | açmasız devre | ||
| RCD/RDC-DD Ön Testi | ||||
| Uf | 5 V - 110 V | -(%0 + 0 basamak), +(%10 + 3 basamak) | Itest 0,33 x IΔN AC | |
| Re | 166 Ω - 3.667 Ω | -%10 ile +%15 | ||
| RCD Testi (IΔN 30 mA) | ||||
| RCD tip A, B/B+, RDC-PD | – | |||
| AC ile RCD açma süresi, yarım dalga, DC (0°, 180°) | şebeke: 100 V AC - 253 V AC | |||
| x0,5 (30 mA) | 0 ms - 510 ms | ±(%2 + 3 ms) | ||
| x1 (30 mA) | TN: 0 ms - 310 ms 120 V'ta TT: 0 ms - 310 ms 230 V'ta TT: 0 ms - 210 ms | |||
| x5 (30 mA) | 0 ms - 50 ms | |||
| Rampa akımı (0°, 180°) | ||||
| RCD tip B/B+ için AC | 12,0 mA - 36,0 mA; 1,5 mA ile 17 adım | ±1,5 mA | ||
| RCD ±1,5 mA tip A ve RCD-PD ±1,5 mA için AC yarım dalga | 7,5 mA - 48,0 mA; 1,5 mA ile 28 adım | |||
| RCD tip B/B+ için DC | 12,0 mA - 66,0 mA; 1,5 mA ile 37 adım | |||
Test Fonksiyonu Teknik Özellikleri
| Test/Fonksiyon | Ekran Aralığı | Ölçüm Aralığı | Operasyonel Hata | Nominal Değerler |
| RDC-DD testi (IΔN +6 mA EV) | ||||
| Açma süresi (0°, 180°) | şebeke: 100 V AC - 253 V AC | |||
| +3 mA DC | 0,000 sn - 10,100 sn | ±(%2 + 3 ms) | ||
| +6 mA DC | ||||
| +60 mA DC | 0 ms - 310 ms | |||
| +200 mA DC | 0 ms - 110 ms | |||
| Rampa akımı (0°, 180°) | yumuşak rampa 2,0 mA - 6,0 mA | ±0,6 mA | ||
| Şebeke Gerilimi | ||||
| L-N, L-PE, N-PE | 0 V - 280 V | 0 V - 253 V | ±(%3 + 3 basamak | RIN L-N: >30 MΩ, RIN L-PE: >10 MΩ, 40 Hz - 70 Hz, crest faktörü 2, Vmaks. tepe: 560 V |
| L-L | 0 V - 490 V | 0 V - 440 V | RIN L-L: >30 MΩ, 40 Hz - 70 Hz, crest faktörü 2, Vmaks. tepe: 980 V | |
| Frekans | 40,00 Hz - 70,00 Hz | ±0,20 Hz | – | |
| Faz sekansı | sağ, sol, hiçbiri | – | gerilim dengesizliği: <%20 gerilim fazlar arası fark, faz dengesizliği: 120° ± 10° | 50 V - 280 V fazdan N'ye |
| CP Sinyal Analizi | ||||
| Gerilim | -15,000 V - 15,000 V | -15,000 V - -2,000 V, 2,000 V - 15,000 V | ±%0,5 | RIN 1 MΩ 0,9000 kHz - 1,1000 kHz; UCP+ >2,000 V, UCP- <-2,000 V |
| PWM görev döngüsü | %2,0 - %98,0 | %3,0 - %97,0 | ±5 basamak | |
| Akım göstergesi | 0,0 A - 80,0 A | – | Görev döngüsüne dayanır[3] | |
| Frekans | 0,9000 kHz - 1,1000 kHz | %0,1 | ||
| CP durum göstergesi | A, B, C, D | – | Gerilime dayanır[2] | |
| x1, x2 | – | Frekansa dayanır[2] | ||
| CP durum simülasyonu | A | – | >900 kΩ ±%0,2 | |
| B | – | Üst seviye: 4.610 Ω±%0,2[2] Nominal seviye: 2.740 Ω ±%0,2[2] Alt seviye: 1.870 Ω ±%0,2[2] | – | |
| C | – | Üst seviye: 1.723 Ω ±%0,2[2] Nominal seviye: 1.300 Ω ±%0,2[2] Alt seviye: 909 Ω ±%0,2[2] | – | |
| D | – | Üst seviye: 448 Ω ±%0,2[2] Nominal seviye: 270 Ω ±%0,2[2] Alt seviye: 140 Ω ±%0,2[2] | – | |
| PP durum simülasyonu | açık | – | >900 kΩ | – |
| 13 A | 1.500 Ω±%1,5[2] | |||
| 20 A | 220 Ω±%1,5[2] | |||
| 32 A | 220 Ω±%1,5[2] | |||
| 63 (70) A | 100 Ω±%1,5[2] | |||
| Hata | <60 Ω (56 Ω±%5) | |||
Test Fonksiyonu Teknik Özellikleri
| Test/Fonksiyon | Ekran Aralığı | Ölçüm Aralığı | Operasyonel Hata | Nominal Değerler |
| Arıza simülasyonu | PE hatası (toprak hatası/PE açık) | – | – | – |
| CP hatası, E: 0 Ω veya 120 Ω | -0 Ω/ +2 Ω, 120 Ω±%1,5[2] | |||
| Diyot kısa devresi | – ±(%1,0 + 3 basamak | |||
| Hata D | ||||
| PP gerilim ölçümü (Soket ile Tip 2) | 0,10 V - 15,00 V | RIN: 1 MΩ | ||
| PP Direnç Ölçümü | ||||
| Kablolu Tip 2 (Rc) | 50,0 Ω - 499,9 Ω, 500 Ω - 5.000 Ω | ±%1,0 | – | |
| Kablolu Tip 1 (S3, R6, R7) | ||||
| CP direnç ölçümü (R1) | 800 Ω - 1.200 Ω | ±%1,0 | – | |
[1] Test, çok işlevli bir test cihazı (MFT) gerektirir. Ekran aralığı, ölçüm aralığı ve operasyonel hata veya hassaslık değerleri için MFT belgelerine bakın.
[2] IEC 61851-1 uyarınca.
[3] IEC 61851-1 tablo A.8 uyarınca.
Fluke FEV350/KIT SCH Genel Özellikleri
Mevcut ölçümler:
• Mevcut herhangi bir tehlikeli gerilim olmadığından emin olmak için PE (koruyucu) topraklama ön testi
• Gözle kontrol
• 30 mA RCD + 6 mA RDC-DD açma testi
• Nominal gerilim + faz sekansı
• Dalga biçimi analizi ile otomatik control pilot (CP) sinyal testi
• Proximity pilot
• Hata testi
Uyumlu Fluke çok işlevli test cihazlarında desteklenen ölçümler:
• Topraklama
• Yalıtım
• Devre/hat empedansı
