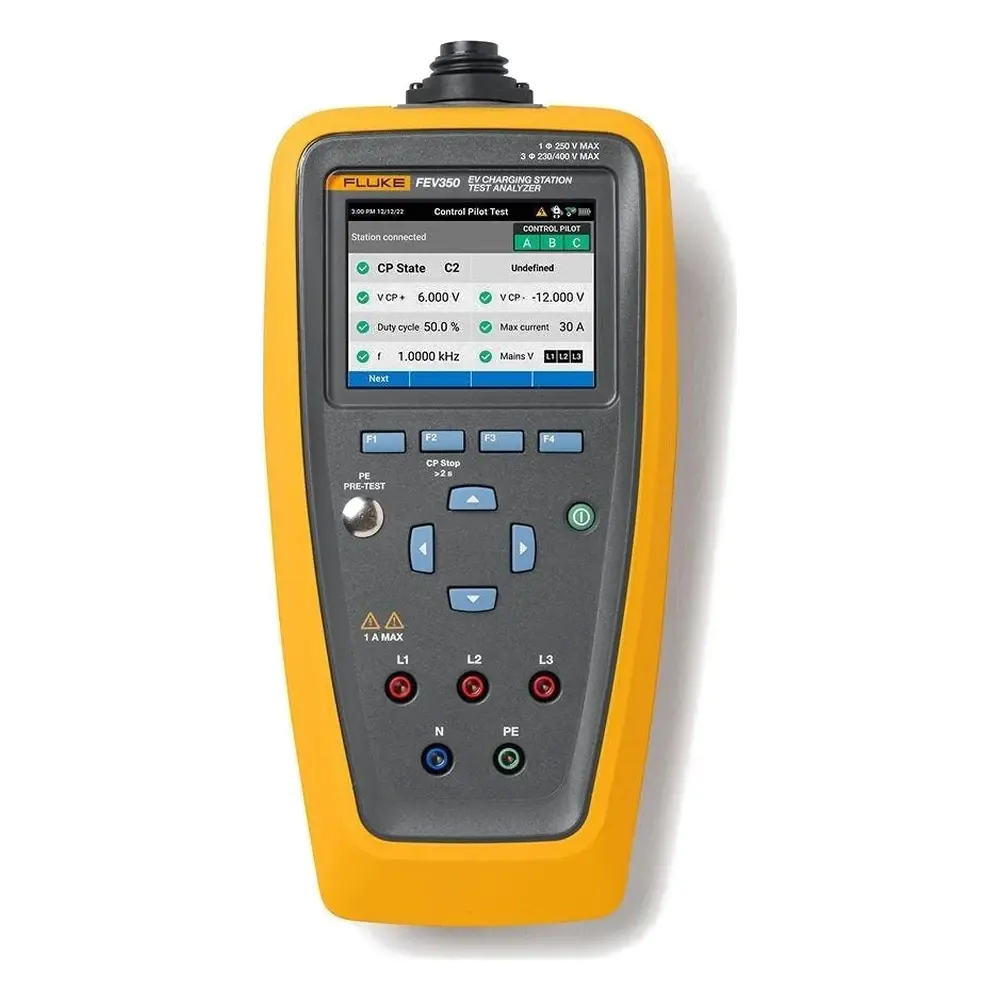

Fluke FEV350/TY2/TY1 EV Şarj İstasyonu Analiz Cihazı (Tip 1 ve Tip 2)
- Ücretsiz Kargo
- 12 aya varan taksit
- 12 ay garanti
- Teknik destek
Fluke FEV350/TY2/TY1 AC EV Şarj İstasyonu Analiz Cihazı (Tip 1 ve Tip 2)
Fluke FEV350/TY2/TY1, AC elektrikli araç şarj istasyonlarının (EVSE) güvenliğini ve işlevselliğini tek bir taşınabilir cihazla test etmek için geliştirilmiş bir analiz cihazıdır. Tip 1 ve Tip 2 konnektörlü şarj istasyonlarına araç bağlanmış gibi bağlanır; kontrol pilot (CP) sinyalini dalga biçimi analiziyle otomatik test eder, araç durumlarını simüle eder ve sonuçları geçti/kaldı olarak gösterir. IEC/EN 61851-1 gereksinimlerine göre test yapılmasını kolaylaştırır.
Fluke FEV350/TY2/TY1 Hangi İhtiyaç İçin Doğru Seçim?
Fluke FEV350/TY2/TY1, Tip 2 ve Tip 1 konnektörlü AC şarj istasyonlarını aynı cihazla test eder. Türkiye ve Avrupa'da standart Tip 2 iken, Kuzey Amerika ve Japonya kaynaklı bazı istasyon ve kablolarda Tip 1 (SAE J1772) kullanılır; farklı konnektörlü filolara ve ithal ekipmanlara hizmet veren servis firmaları için uygundur.
FEV350 Paket Seçenekleri
| Model | Konnektör | TruTest EV lisansı |
|---|---|---|
| FEV350/TY2/TY1 (bu ürün) | Tip 2 + Tip 1 | Yok |
| FEV350/TY2 | Tip 2 | Yok |
| FEV350/TY2/TY1 PRO | Tip 2 + Tip 1 | Dahil |
| FEV350/TY2 PRO | Tip 2 | Dahil |
Öne Çıkan Özellikler
- Tip 1 ve Tip 2 konnektörlü AC şarj istasyonları için doğrudan bağlantı
- Dalga biçimi analiziyle otomatik kontrol pilot (CP) sinyal testi
- Araç durumu ve kablo kapasitesi (PP) simülasyonu
- Önceden tanımlı test planları ve geçti/kaldı göstergeleri
- Fluke çok işlevli tesisat test cihazlarıyla birlikte RCD, topraklama, yalıtım ve loop testleri için ölçüm erişimi
- Bluetooth 5.0 ile TruTest raporlama yazılımına bağlantı
- 1 faz 250 V ve 3 faz 230/400 V girişler, CAT II 300 V güvenlik, IP40
- 4 adet AA pil ile çalışma, 1,4 kg (fiş dahil) taşınabilir yapı
Şarj İstasyonu Testi Neden Önemli?
Şarj istasyonları yüksek akımla uzun süre çalışır ve doğrudan kullanıcıların erişimindedir. Kurulum sonrası kabul testlerinde ve periyodik bakımlarda koruma iletkeninin sürekliliği, kaçak akım korumasının doğru çalışması ve araç ile istasyon arasındaki iletişim sinyalinin standartlara uygunluğu doğrulanmalıdır. Fluke FEV350/TY2/TY1, bu testleri araç gerektirmeden ve birden fazla cihaz taşımadan yapmayı sağlar; Fluke tesisat test cihazlarıyla kablosuz entegrasyon sayesinde ölçümler TruTest yazılımında tek rapora dönüşür.
Kullanım Alanları
- AC şarj istasyonlarının kurulum ve devreye alma testleri
- Periyodik bakım ve güvenlik kontrolleri
- Arıza tespiti: CP sinyal hataları, iletişim ve koruma sorunları
- Otopark, AVM, otel ve işyeri şarj noktalarının denetimi
İlgili Ürünler ve Kategoriler
- EV şarj istasyonu test cihazları
- Fluke 1664 FC çok işlevli tesisat test cihazı
- Test ve Ölçü Aletleri
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 12 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke FEV350/TY2/TY1 hangi konnektörleri destekler?
Tip 2 (IEC 62196-2) ve Tip 1 (SAE J1772) konnektörlü AC şarj istasyonlarını destekler.
Fluke FEV350/TY2/TY1 ile FEV350/TY2/TY1 PRO arasındaki fark nedir?
Ölçüm özellikleri aynıdır; PRO paket ayrıca test sonuçlarının raporlanması için TruTest EV yazılım lisansını içerir.
Fluke FEV350/TY2/TY1 hangi şarj istasyonlarını test eder?
Tip 1 ve Tip 2 konnektörlü AC elektrikli araç şarj istasyonlarını test eder; hızlı DC istasyonlar için FEV500 kullanılır.
Test için elektrikli araç gerekir mi?
Hayır. Cihaz aracı simüle ederek istasyonun tepkisini ölçer.
Raporlama nasıl yapılır?
Sonuçlar Bluetooth ile TruTest yazılımına aktarılarak raporlanır; TruTest lisansı PRO paketlerde dahildir.
Fluke FEV350/TY2/TY1 kalibrasyon sertifikalı alınabilir mi?
Evet. Periyodik kontrol ve kabul testi raporlarında kullanılan ölçümler için cihazın kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke FEV350/TY2/TY1, 12 ay garanti ile sunulmaktadır.
| Fluke FEV350/TY2/TY1 Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | FEV350/TY2/TY1 |
| Ürün Kodu | FLK-FEV350/TY2/TY1 |
| Ürün Grubu | EV Şarj İstasyonu Test Cihazları |
| Garanti Süresi | 12 Ay |
| Fluke FEV350/TY2/TY1 Teknik Özellikleri | |
|---|---|
| Genel Teknik Özellikler | |
| Giriş elektrik değerleri | 1 Φ: Maks. 250 V, 3 Φ: Maks. 230/400 V, 50/60 Hz, maks. 1 A |
| Dahili güç tüketimi | Maks. 3 W |
| Boyutlar (Y x G x D) | TY1 veya TY2 fiş olmadan (263 mm x 123 mm x 63 mm), (10,35 inç x 4,84 inç x 2,48 inç) |
| Ağırlık | TY1 veya TY2 fiş olmadan 0,9 kg; TY1 veya TY2 fiş ile 1,4 kg |
| Pil | 4 x AA/IEC LR6 alkali veya IEC HR6 NiMH |
| Sıcaklık | |
| Çalışma | -10 °C ile 40 °C (14 °F ile 104 °F) |
| Depolama | -20 °C ile 50 °C (-4 °F ile 122 °F) |
| Bağıl Nem | |
| Çalışma | %10 - %85, 0 °C - 40 °C (32 °F - 104 °F), yoğuşmasız |
| Depolama | %95'e kadar |
| Kablosuz telsiz, Bluetooth 5.0 | |
| Frekans aralığı | 2.412 MHz - 2.462 MHz |
| Çıkış gücü | <100 mW |
| Rakım | 3.000 m |
| Güvenlik | IEC 61010-1: Kirlilik Derecesi 2, IEC 61010-2-030, CAT II 300 V, Koruma Sınıfı II |
| Performans | IEC 61557-1, IEC 61557-6, IEC 61557-7, IEC 61557-10 |
| Giriş koruması | IEC 60529: IP40 |
Test fonksiyonu teknik özellikleri
Basamak sayısının operasyonel hata özellik referansı, ±(değer yüzdesi + basamak sayısı) şeklinde tanımlanır. Diğer özelliklerin yüzdelik olarak belirtilen operasyonel hatası, aksi belirtilmedikçe değer yüzdesi ile tanımlanır. Tüm değerlerin operasyonel hata özellik referansı sıcaklığı, derece başına %0,1 sıcaklık katsayısı ile 23 °C ±5.000'dir.
| Test/Fonksiyon | Ekran Aralığı | Ölçüm Aralığı | Operasyonel Hata | Nominal Değerler |
| PE Ön Testi | ||||
| Dokunma gerilimi, güvenli aralık | ≤50 V AC/DC | -%50 | – | |
| Dokunma gerilimi, tehlikeli aralık | >50 V AC/DC | -%50 | – | |
| Gözle kontrol | Kontrol listesine bakın | |||
| Topraklama, RLO [1] | – | >200 mA için Itest | ||
| Yalıtım, RINS [1] | – | 500 V için Unom | ||
| Devre/Hat empedansı [1] | – | açmasız devre | ||
| RCD/RDC-DD Ön Testi | ||||
| Uf | 5 V - 110 V | -(%0 + 0 basamak), +(%10 + 3 basamak) | Itest 0,33 x IΔN AC | |
| Re | 166 Ω - 3.667 Ω | -%10 ile +%15 | ||
| RCD Testi (IΔN 30 mA) | ||||
| RCD tip A, B/B+, RDC-PD | – | |||
| AC ile RCD açma süresi, yarım dalga, DC (0°, 180°) | şebeke: 100 V AC - 253 V AC | |||
| x0,5 (30 mA) | 0 ms - 510 ms | ±(%2 + 3 ms) | ||
| x1 (30 mA) | TN: 0 ms - 310 ms 120 V'ta TT: 0 ms - 310 ms 230 V'ta TT: 0 ms - 210 ms | |||
| x5 (30 mA) | 0 ms - 50 ms | |||
| Rampa akımı (0°, 180°) | ||||
| RCD tip B/B+ için AC | 12,0 mA - 36,0 mA; 1,5 mA ile 17 adım | ±1,5 mA | ||
| RCD ±1,5 mA tip A ve RCD-PD ±1,5 mA için AC yarım dalga | 7,5 mA - 48,0 mA; 1,5 mA ile 28 adım | |||
| RCD tip B/B+ için DC | 12,0 mA - 66,0 mA; 1,5 mA ile 37 adım | |||
Test Fonksiyonu Teknik Özellikleri
| Test/Fonksiyon | Ekran Aralığı | Ölçüm Aralığı | Operasyonel Hata | Nominal Değerler |
| RDC-DD testi (IΔN +6 mA EV) | ||||
| Açma süresi (0°, 180°) | şebeke: 100 V AC - 253 V AC | |||
| +3 mA DC | 0,000 sn - 10,100 sn | ±(%2 + 3 ms) | ||
| +6 mA DC | ||||
| +60 mA DC | 0 ms - 310 ms | |||
| +200 mA DC | 0 ms - 110 ms | |||
| Rampa akımı (0°, 180°) | yumuşak rampa 2,0 mA - 6,0 mA | ±0,6 mA | ||
| Şebeke Gerilimi | ||||
| L-N, L-PE, N-PE | 0 V - 280 V | 0 V - 253 V | ±(%3 + 3 basamak | RIN L-N: >30 MΩ, RIN L-PE: >10 MΩ, 40 Hz - 70 Hz, crest faktörü 2, Vmaks. tepe: 560 V |
| L-L | 0 V - 490 V | 0 V - 440 V | RIN L-L: >30 MΩ, 40 Hz - 70 Hz, crest faktörü 2, Vmaks. tepe: 980 V | |
| Frekans | 40,00 Hz - 70,00 Hz | ±0,20 Hz | – | |
| Faz sekansı | sağ, sol, hiçbiri | – | gerilim dengesizliği: <%20 gerilim fazlar arası fark, faz dengesizliği: 120° ± 10° | 50 V - 280 V fazdan N'ye |
| CP Sinyal Analizi | ||||
| Gerilim | -15,000 V - 15,000 V | -15,000 V - -2,000 V, 2,000 V - 15,000 V | ±%0,5 | RIN 1 MΩ 0,9000 kHz - 1,1000 kHz; UCP+ >2,000 V, UCP- <-2,000 V |
| PWM görev döngüsü | %2,0 - %98,0 | %3,0 - %97,0 | ±5 basamak | |
| Akım göstergesi | 0,0 A - 80,0 A | – | Görev döngüsüne dayanır[3] | |
| Frekans | 0,9000 kHz - 1,1000 kHz | %0,1 | ||
| CP durum göstergesi | A, B, C, D | – | Gerilime dayanır[2] | |
| x1, x2 | – | Frekansa dayanır[2] | ||
| CP durum simülasyonu | A | – | >900 kΩ ±%0,2 | |
| B | – | Üst seviye: 4.610 Ω±%0,2[2] Nominal seviye: 2.740 Ω ±%0,2[2] Alt seviye: 1.870 Ω ±%0,2[2] | – | |
| C | – | Üst seviye: 1.723 Ω ±%0,2[2] Nominal seviye: 1.300 Ω ±%0,2[2] Alt seviye: 909 Ω ±%0,2[2] | – | |
| D | – | Üst seviye: 448 Ω ±%0,2[2] Nominal seviye: 270 Ω ±%0,2[2] Alt seviye: 140 Ω ±%0,2[2] | – | |
| PP durum simülasyonu | açık | – | >900 kΩ | – |
| 13 A | 1.500 Ω±%1,5[2] | |||
| 20 A | 220 Ω±%1,5[2] | |||
| 32 A | 220 Ω±%1,5[2] | |||
| 63 (70) A | 100 Ω±%1,5[2] | |||
| Hata | <60 Ω (56 Ω±%5) | |||
Test Fonksiyonu Teknik Özellikleri
| Test/Fonksiyon | Ekran Aralığı | Ölçüm Aralığı | Operasyonel Hata | Nominal Değerler |
| Arıza simülasyonu | PE hatası (toprak hatası/PE açık) | – | – | – |
| CP hatası, E: 0 Ω veya 120 Ω | -0 Ω/ +2 Ω, 120 Ω±%1,5[2] | |||
| Diyot kısa devresi | – ±(%1,0 + 3 basamak | |||
| Hata D | ||||
| PP gerilim ölçümü (Soket ile Tip 2) | 0,10 V - 15,00 V | RIN: 1 MΩ | ||
| PP Direnç Ölçümü | ||||
| Kablolu Tip 2 (Rc) | 50,0 Ω - 499,9 Ω, 500 Ω - 5.000 Ω | ±%1,0 | – | |
| Kablolu Tip 1 (S3, R6, R7) | ||||
| CP direnç ölçümü (R1) | 800 Ω - 1.200 Ω | ±%1,0 | – | |
[1] Test, çok işlevli bir test cihazı (MFT) gerektirir. Ekran aralığı, ölçüm aralığı ve operasyonel hata veya hassaslık değerleri için MFT belgelerine bakın.
[2] IEC 61851-1 uyarınca.
[3] IEC 61851-1 tablo A.8 uyarınca.
Fluke FEV350/TY2/TY1 Genel Özellikleri
FEV350, Tip 2 ve Tip 1 konektörlere sahip AC EV şarj istasyonlarının güvenlik ve performans testlerine yönelik eksiksiz bir çözüm sunar. Birden fazla görevi hızlıca ve verimli şekilde birden çok araç taşımadan gerçekleştirmesi ve belgeye dökmesi gereken teknisyenler için tasarlanmıştır.
TruTest™ ile test sonuçlarını işlemeye ve raporları derlemeye daha az zaman harcayın
- EVSE denetimlerine ait ölçüm verilerini kolayca yönetin
- Hızlı bir şekilde denetim ve rapor oluşturun
- Kolay başarılı/başarısız görselleri ile Control Pilot dalga biçimi analizi
- Zaman içindeki değişiklikleri görmek için saha verilerini önceki saha verileriyle karşılaştırın
- FEV350'nizi güncellemek için en son bellenime hızla erişin
Çözüm; belgeleme ve raporlama için TruTest EV Şarj yazılımı modülünü içerir. Çözüm, Fluke'un tesisat sertifikasyonuna/denetimlerine yönelik uyumlu çok işlevli tesisat test cihazları ile kablosuz Bluetooth bağlantısı, kablo yapılandırma şemaları ve bilgi ekranları aracılığıyla TruTest rapor oluşturma yazılımıyla kusursuz entegrasyon sağlamak üzere aşağıdaki kullanılabilir ölçümlere ek olarak destekleyici ölçümler gerçekleştirir. Fluke FEV350, analizi basitleştirmek ve test için harcanan zamanı azaltmak için ölçüm sonuçları hakkında önceden belirlenmiş test planları ve başarılı/başarısız göstergeleri sağlar. FEV350 EV Şarj İstasyonu Analiz Cihazı, IEC/EN 61851-1 ve IEC/HD 60364-7-722 ile uyumlu olarak tasarlanmıştır.
Mevcut ölçümler:
- Tehlikeli gerilim olmadığından emin olmak için PE (koruyucu) topraklama ön testi
- Görsel Kontrol
- 30 Ma Rcd + 6 Ma Rdc-Dd Açma Testi
- Nominal Gerilim + Faz Sekansı
- Dalga Biçimi Analiziyle Otomatik Control Pilot (Cp) Sinyal Testi
- Proximity Pilot
- Hata Testi
Uyumlu Fluke çok işlevli test cihazlarıyla desteklenen ölçümler:
- Topraklama
- Yalıtım
- Devre/Hat Empedansı
