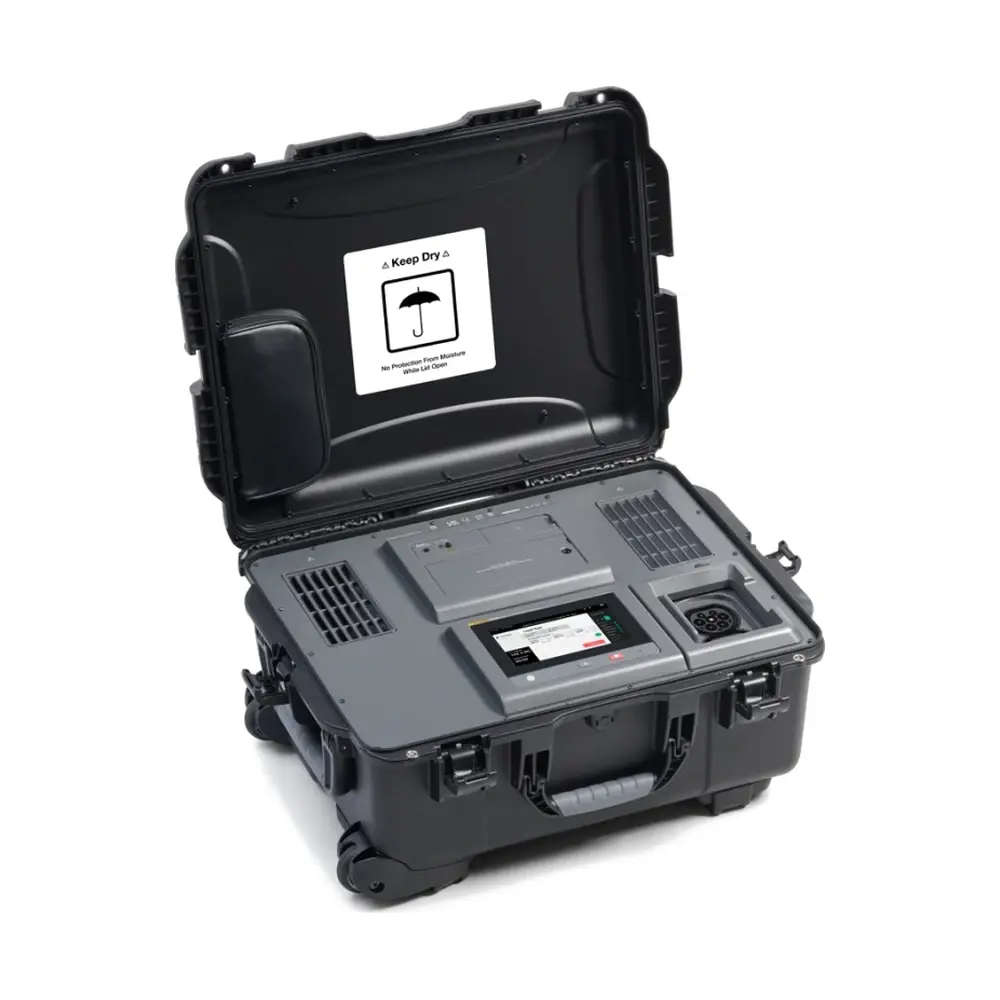

Fluke FEV500/CCS2 PRO Hızlı DC EV Şarj İstasyonu Analiz Cihazı ve TruTest
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Fluke FEV500/CCS2 PRO Hızlı DC EV Şarj İstasyonu Analiz Cihazı (CCS2)
Fluke FEV500/CCS2 PRO, hızlı DC elektrikli araç şarj istasyonlarını araç gerektirmeden test etmek, doğrulamak ve belgelemek için geliştirilmiş, sahaya hazır taşınabilir bir analiz cihazıdır. Güvenlik, performans ve birlikte çalışabilirlik kontrollerini tek cihazda birleştirir. CCS2 konnektörüyle istasyona bağlanır; elektrikli araç ile şarj istasyonu arasındaki dijital iletişimi ISO 15118 ve DIN SPEC 70121 standartlarına uygun olarak yürütür ve büyük EVSE üreticilerinin istasyonlarıyla uyumluluk açısından test edilmiştir. Paket, sonuçların raporlanması için TruTest yazılım lisansını da içerir.
Fluke FEV500/CCS2 PRO Hangi İhtiyaç İçin Doğru Seçim?
Fluke FEV500/CCS2 PRO, hızlı DC istasyon testlerini TruTest raporlama lisansıyla birlikte sunar. Şarj ağı operatörleri adına devreye alma ve periyodik muayene yapan, her istasyon için standart formatta rapor teslim etmesi gereken firmalar için yazılım maliyetini pakete dahil eder.
FEV500 Paket Seçenekleri
| Model | TruTest lisansı |
|---|---|
| FEV500/CCS2 | Dahil değil |
| FEV500/CCS2 PRO (bu ürün) | Dahil |
Öne Çıkan Özellikler
- CCS2 konnektörlü hızlı DC şarj istasyonları için doğrudan test
- ISO 15118 ve DIN SPEC 70121 iletişim protokolleri
- Araç olmadan güvenlik, performans ve birlikte çalışabilirlik testleri
- 7 inç, 1024 x 600 kapasitif dokunmatik ekran (1.700 cd/m²'ye kadar parlaklık)
- GNSS alıcısı ile zaman senkronizasyonu
- Değiştirilebilir Li-ion pil, test sırasında şarj ile yaklaşık 10 saat çalışma
- USB-C ile flash sürücü, TruTest bağlantısı ve kalibrasyon
- -20 °C ile 50 °C çalışma sıcaklığı, 3000 m rakım
Hızlı Şarj İstasyonlarında Test Zorluğu
Hızlı DC şarj istasyonlarını test etmek için geleneksel yöntem sahaya bir elektrikli araç götürmektir; bu yöntem hem maliyetlidir hem de istasyonun sınır durumlarını ve hata senaryolarını test etmeye izin vermez. Fluke FEV500/CCS2 PRO aracı simüle ederek istasyonun iletişimini, gerilim ve akım davranışını ve güvenlik fonksiyonlarını kontrollü biçimde test eder; sonuçlar kaydedilerek servis raporuna dönüştürülür.
Kullanım Alanları
- Hızlı DC şarj istasyonlarının devreye alma ve kabul testleri
- Periyodik bakım ve performans doğrulama
- Arıza tespiti: iletişim hataları, şarj başlatma sorunları
- Şarj ağlarında servis kalitesinin belgelenmesi
İlgili Ürünler ve Kategoriler
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 24 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke FEV500/CCS2 PRO paketinde TruTest lisansı var mı?
Evet, TruTest raporlama lisansı pakete dahildir.
Fluke FEV500/CCS2 PRO hangi istasyonları test eder?
CCS2 konnektörlü hızlı DC şarj istasyonlarını test eder.
Fluke FEV500/CCS2 PRO hangi konnektörü destekler?
CCS2 konnektörlü hızlı DC şarj istasyonlarını test eder.
Hangi iletişim standartlarını destekler?
ISO 15118 ve DIN SPEC 70121 standartlarıyla uyumludur.
Pil ile ne kadar çalışır?
Test sırasında yeniden şarj edilerek yaklaşık 10 saat çalışır; pil kullanıcı tarafından değiştirilebilir.
Fluke FEV500/CCS2 PRO kalibrasyon sertifikalı alınabilir mi?
Evet. Periyodik kontrol ve kabul testi raporlarında kullanılan ölçümler için cihazın kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke FEV500/CCS2 PRO, 24 ay garanti ile sunulmaktadır.
| Fluke FEV500/CCS2 PRO Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | FEV500/CCS2 PRO |
| Ürün Kodu | FLK-FEV500/CCS2 PRO |
| Ürün Grubu | EV Şarj İstasyonu Test Cihazları |
| Garanti Süresi | 24 Ay |
| Fluke FEV500/CCS2 PRO Teknik Özellikleri | |
|---|---|
| Teknik Özellik | Karakteristik |
| Ekran | 7 inç kapasitif dokunmatik ekran (1024 x 600) 1.700 cd/m²'ye kadar parlaklık (otomatik ayarlı) |
| Tuşlar | Güç açık/kapalı, Arkadan Aydınlatma, Durma Testi |
| LED Göstergeleri | Yeşil: Cihaz açık Kırmızı: Düşük pil seviyesi Mavi: Şarj Etme Sarı: Cihaz kapalıyken fan etkin |
| USB-C Bağlantı Noktaları | USB-C şarj gücü sağlama, Flash sürücü TruTestTM bağlantısı, Kalibrasyon |
| GNSS | Zaman senkronizasyonu için dahili antenli küresel navigasyon uydu alıcısı |
| Boyutlar | 650 × 508 × 300 mm (25,6 × 20 × 11,8 inç) |
| Pil Tipi | Li-ion RRC2040-2 (müşteri tarafından değiştirilebilir) |
| Pil Kapasitesi | 10,8 V, 6,8 Ah, 73,44 Wh |
| Pille Çalışma Süresi | 10 saat (test sırasında yeniden şarj edilir) |
| Yeniden Şarj Etmeye Gerek Olmadan Önce Pil Yedek Süresi | 6 ay |
| Sigorta | 11 A (müşteri tarafından değiştirilemez) |
| Garanti | 2 yıl |
| Çevreye Bağlı Teknik Özellikler | |
| Çalışma Sıcaklığı | -20°C ile 50°C (-4°F ile 122°F) |
| Depolama Sıcaklığı | -20°C ile 60°C (-4°F ile 140°F) 0°C ile 30°C (32°F ile 86°F) önerilir |
| Çalışma Nemi | IEC 60721-3-3: 3K6 -25°C ile 30°C (-13°F ile 86°F): ≤%100 40°C (104°F): %55 50°C (122°F): %35 |
| Çalışma Yüksekliği | 3000 m |
| Depolama Yüksekliği | 12.000 m |
| Titreşim | IEC 60721-3-3 / 3M2 |
| Giriş Koruması | IEC 60529 |
| Giriş Koruması, Kapak Kapalı | IP54 |
| Güvenlik | IEC 61010-1: Kirlilik Derecesi 2 |
| Şarj Sıcaklığı (Pil) | 0°C ile 45°C (32°F ile 113°F) |
Elektriksel Teknik Özellikler
| Değer | Aralık | Çözünürlük | Hassaslık |
| Gerilim | 1000 V | 0,1 V | +/- (%0,2 + 4 basamak) |
| Akım | 10 A | 0,01 A | +/- (%0,5 + 5 basamak) |
| Güç | 0 ile 3.75 kW | 1 W | ± (değerin %0,7'si + 2 basamak) |
| IMD Testi | |||
| Devre Kesme Testi Yok | 250 kΩ, asimetrik yalıtım direnci DC+ - PE | - | - |
| Devre Kesme Testi | 95 kΩ, asimetrik yalıtım direnci DC - PE 45 kΩ, asimetrik yalıtım direnci DC - PE | - | - |
| Test başına süre | <15 sn. | - | - |
| Standart | IEC 61557-8 / IEC 61557-18 | - | - |
| Süreklilik (RLO) Test Ucu - PE (CCS) | |||
| Test akımı: Maks. 10 A | 2 Ω | <1 Ω: 0.1 mΩ ≥1 Ω: 0.0001 mΩ | ≤20 mΩ: ±(8% + 0.8 mΩ) ≤200 mΩ: ±(4% + 4 mΩ) >200 mΩ: ±(4% + 40 mΩ) |
| Standart | IEC 61557-4 | - | - |
| İzolasyon Direnci DC+'dan PE'ye ve DC-'den PE'ye | |||
| Test Gerilimi | + / - | - | - |
| 500 V | 10 kΩ ile 20 MΩ | 0,01 MΩ | ± (değerin %5'i + 2 basamak) |
| 1000 V | 10 kΩ ile 20 MΩ | 0,01 MΩ | ± (değerin %5'i + 2 basamak) |
| Maksimum Kısa Devre Akımı | 2 mA | - | |
| Standart | IEC 61557-2 | - | - |
| CP Testi (CCS 1, CCS2) | |||
| Durumların Simülasyonu | A, B, C, D, E | - | - |
| CP Yüksek, CP Düşük | 15 V .. +15 V | 0,01 V | ± (değerin %0,4'ü + 2 basamak) |
| Frekans Ölçümü | DC 900 Hz - 1100 Hz | 1 Hz | %0,1 veya 1 basamak |
| Çalışma süresi | 2 ile %98 | %0,10 | ± 5 basamak |
| PP Rezistansı | 50,0 .. 499,9 Ω 500 - 5000 Ω | 0,1 Ω 1 Ω | ±%0,5 |
| Dijital Protokol | DIN 70121, ISO 15118 | - | - |
| SLAC | 0 dB ile 20 dB | 1 dB | - |
Fluke FEV500/CCS2 PRO Genel Özellikleri
• Kapsamlı Test: Performans ve güvenlik testleri, tek bir cihazda bir arada.
• EV Simülasyonu, Harici Ekipman Gerekmez: Test sırasında elektrikli araç şarjını simüle ederek ek yük bankalarına, elektrikli araçlara veya çok işlevli test cihazlarına olan ihtiyacı ortadan kaldırır. Gerçek şarj oturumlarını taklit etmek için bir kW yükü simüle ederek şarj istasyonunun çalışmasını ve performansını doğrular.
• Otomatik Test Özelliği: Otomatik yürütme ve başarılı/ başarısız sonuçlarını temizleme ile önceden yapılandırılmış test sekanslarını çalıştırın. Başka bir ekipman kullanmaya veya test uçlarını yeniden yapılandırmaya gerek yoktur.
• Kullanıcı Dostu Arabirim: Kolay kullanım ve sonuçların yorumlanması için yönlendirmeli iş akışlarıyla parlak güneş ışığında görülebilen sezgisel dokunmatik ekran.
• CCS Bağlantısı: Yaygın uyumluluk için CCS konektörlerini destekler. CCS1 veya CCS2 modellerinde bulunur.
• Taşınabilir ve Dayanıklı: Sahada kullanım için ideal olan sağlam tasarım, çıkarılabilir ve şarj edilebilir pil ile priz gerektirmez.
• Otomatik Veri Yönetimi: Kolay varlık yönetimi için benzersiz EVSE ve bağlantı noktası kimliklerini izler ve depolar.
• TruTest™ Yazılımı: Sonuçların belgelendirilmesini ve raporlanmasını kolaylaştırır.
İletişim ve Performans:
• CCS Şarj Durumu Doğrulaması
• Sinyal Seviyesi Zayıflama Karakterizasyonu (SLAC)
• CCS İçin Düşük Seviye İletişim Testi
• Güç Hattı İletişim (PLC) Testi
• Yük Testi (simüle edilmiş şarj sırasında Gerilim ve Akım)
Elektriksel Güvenlik:
• Yalıtım Direnci (IEC 61557-2)
• Düşük Empedans Ölçümü (IEC 61557-4)
• IMD Testi (Yalıtım İzleme Cihazı, IEC 61557-8)
• Artık Gerilim Ölçümü (IEC 61851-1)
