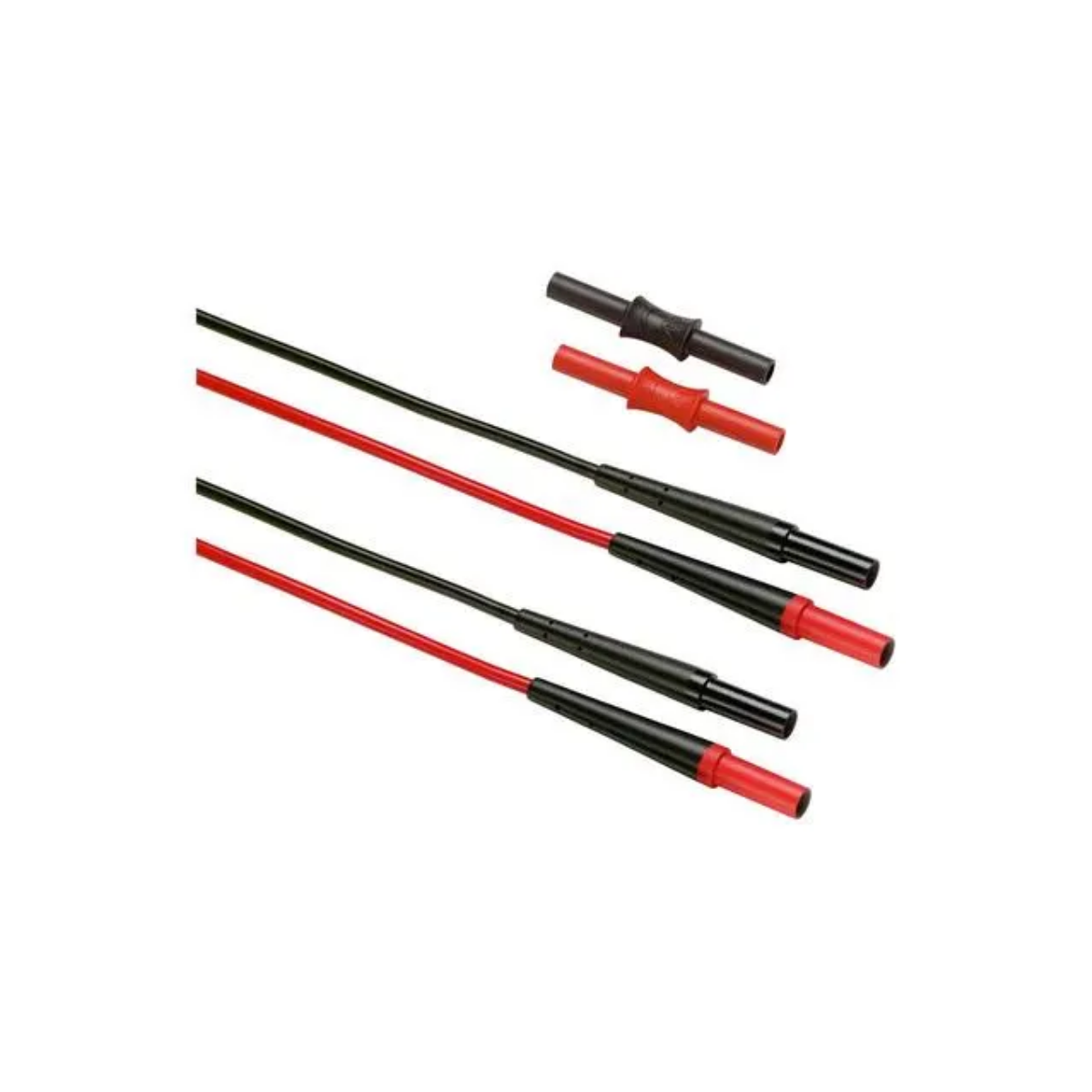

Fluke TL221 SureGrip Uzatma Test İletkeni Seti

Fluke TL221, bir multimetre ile test noktası arasındaki erişimi artırmak için kullanılan SureGrip uzatma test iletkeni setidir. Kırmızı ve siyah kablolardan oluşan Fluke TL221, iki uçta düz bağlantı yapısına sahiptir. Dişi kuplörlü tasarım, uyumlu test uçlarının veya probların uzatma kablosuna bağlanmasına imkân verir. Bu sayede teknisyen ölçüm cihazını güvenli bir noktada tutarken panelin arkasındaki veya kablo kanalındaki bağlantıya erişebilir.

Fluke TL221 yaklaşık 1,5 metre ek uzunluk sağlar. Büyük makinelerde, test noktası ile cihaz arasında mesafenin fazla olduğu elektrik panolarında ve yüksekliği erişimi zor terminallerde bu uzunluk çalışma düzenini kolaylaştırır. Fluke TL221, kendi başına bir ölçüm probu yerine mevcut test iletkenini uzatan bir aksesuar olarak değerlendirilmelidir. Bağlanacak probun fiş yapısı ile dişi kuplörün uyumu kullanılmadan önce kontrol edilmelidir.

Silikon yalıtımlı kablo, saha sıcaklığı değişen ortamlarda esnekliğini korumaya yardımcı olur. Fluke TL221 kablosu bükülerek keskin bir halka oluşturulmamalı, hareketli makine parçalarının yanından geçirilmemeli ve ağır ekipman altında bırakılmamalıdır. Kırmızı/siyah renk ayrımı, iki ölçüm hattının izlenmesini kolaylaştırır. Fluke TL221 üzerindeki güçlendirilmiş strain relief, kablo ile bağlantı gövdesi arasındaki mekanik gerilimi azaltmak için tasarlanmıştır.

Fluke TL221; ölçüm cihazının ekranını test noktasından uzak tutma, güvenli çalışma mesafesi oluşturma ve iki prob arasında kablo düzenini iyileştirme açısından yararlıdır. Özellikle motor kontrol panoları, jeneratör bağlantıları, HVAC kabinleri ve üretim makinelerinde teknisyen test ucunu bağlantıya yönlendirirken cihazı elinde taşımak zorunda kalmayabilir. Fluke TL221 ile çalışma sırasında kablo, ölçüm noktasına takılmayacak şekilde sabitlenmelidir.

Fluke TL221 için CAT IV 600 V, CAT III 1000 V ve 10 A değerleri belirtilmiştir. Bu değerler, uzatma kablosunun uygun aksesuarla ve doğru koruyucu yalıtım düzeniyle kullanılmasını gerektirir. Fluke TL221, bağlandığı test ucunun veya multimetrenin kategori sınırını yükseltmez. Ölçüm zincirindeki en düşük gerilim ve kategori değeri esas alınmalı; dişi kuplörün açıkta kalan metal bölümü yüksek enerjili devrelerde temas etmeyecek şekilde korunmalıdır.

Kullanım sonrasında Fluke TL221 bağlantı uçları temizlenmeli ve kuplör çevresinde gevşeme olup olmadığı kontrol edilmelidir. Yalıtımda çatlak, kesik, ezilme veya yanık izi bulunan kablolar ölçümden çıkarılmalıdır. Fluke TL221, bir taşıma çantasında bükülmeden saklandığında test iletkeni setinin kullanım ömrü desteklenir.

Dar veya uzak test noktalarına esnek erişim

Uzatma aksesuarını doğru yapılandırma

Fluke TL221, TL222 veya TL224 gibi uyumlu SureGrip test iletkenleriyle birlikte kullanılabilir. Uzatma kablosu eklenmeden önce cihazın bağlı olduğu giriş, test türü ve devre kategorisi belirlenmelidir. Fluke TL221 ile seri uzatma yapılırken toplam kablo uzunluğu, ölçüm sinyalinin davranışı ve teknisyenin kabloyu kontrol edebilmesi dikkate alınmalıdır.

test uçları ve test i̇letkenleri satın alırken ihtiyaç duyulan ek mesafe, uyumlu prob fişi, silikon kablo esnekliği, çalışma akımı ve kategori değeri karşılaştırılmalıdır. Bu yaklaşım, yalnızca uzun bir kablo seçmek yerine doğru ölçüm zincirini kurmaya yardımcı olur.

• Kırmızı ve siyah, yaklaşık 1,5 m silikon uzatma kablosu içerir.
• Her iki uçta düz bağlantı konnektörü bulunur.
• Dişi kuplörler uyumlu SureGrip test iletkenlerini uzatır.
• CAT IV 600 V, CAT III 1000 V ve 10 A sınıfına sahiptir.
• Pano, makine ve erişimi zor test noktalarında mesafe kazandırır.

bu aksesuar, test ucunu ölçüm cihazından uzaklaştırarak erişim ve çalışma ergonomisini geliştiren profesyonel bir uzatma aksesuarıdır.

bu test seti kullanılırken uzatma kablosu, bağlı test probu ve multimetrenin güvenlik değerleri birlikte kontrol edilmelidir.

bu ürün kablolarının depolama sırasında fişlerden çekilerek değil, gövdeye yakın yalıtımlı bölümden desteklenmesi bağlantı noktalarını korur.

TL221 ürünü ile uzun mesafeli ölçümlerde kablonun zeminde veya geçiş yolunda bırakılmaması takılma riskini azaltır.

Uzatma kablosunu ölçüm sırasında çekiş kuvveti taşıyan bir tutamak gibi kullanmamak gerekir; mekanik destek ayrı bir noktadan sağlanmalıdır.
