Chauvin Arnoux C.A 6474 Direk Topraklama Adaptörü (4 x 5 m AmpFlex)

Chauvin Arnoux C.A 6474 Genel Bakış

Chauvin Arnoux C.A 6474 (Pylon Box), C.A 6472 topraklama ve özgül direnç test cihazıyla birlikte çalışan ve enerji nakil hattı direklerinin topraklamasını koruma (toprak) iletkeni sökülmeden ölçmeyi sağlayan vektörel işleme ünitesidir. Bu sipariş kodu (P01126510), fiyat listesinde “C.A 6474 + 4 AMPFLEX 5M” olarak tanımlanan settir: ünite, direk ayaklarının çevresine yerleştirilen 4 adet 5 m AmpFlex esnek akım sensörü ve üreticinin standart teslimatındaki bağlantı aksesuarlarıyla gelir.

Yüksek gerilim hatlarında tüm direkler toprak iletkeniyle birbirine bağlı olduğundan direk topraklamaları paraleldir ve klasik 3P yöntemle ancak toprak iletkeni ayrılarak ölçülebilir; bu tehlikeli ve zaman alıcı bir işlemdir. CA 6474 ile 5 kHz'e kadar frekans taraması yapılarak ilgili direğin toprak empedansı seçici olarak ölçülür ve tek ölçümde hattın genel toprak direnci, direğin direnci, her direk ayağının direnci ile direkler arası toprak iletkeni direnci elde edilir.

Öne Çıkan Özellikler

• C.A 6472 ile seçici direk topraklama ölçümü; toprak iletkenini direkten ayırmaya gerek yok
• Tek ölçümde 4 büyüklük: hattın genel toprak direnci, direğin direnci, her direk ayağının direnci ve direkler arası toprak iletkeni direnci
• 4 adet 5 m AmpFlex esnek akım sensörü ve 12 tanımlama halkası; esnek sensörler her direk geometrisine uyarlanabilir
• Aktif (C.A 6472 ile sinyal enjeksiyonu) ve pasif (hattaki kaçak akımlarla) ölçüm modları
• 41 – 5.078 Hz ölçüm frekansı ve frekans taraması; yüksek frekanslı sinyal topraklamanın yıldırım anındaki davranışını değerlendirmeye yarar
• 0,001 Ω – 99,99 kΩ aralık, 0,001 – 10 Ω çözünürlük, ± (%5 + 1 dijit) doğruluk; 16 veya 32 V RMS boşta gerilim
• Yardımcı kazık direnci ölçümü 0,01 Ω – 100 kΩ, en fazla 60 V tepe parazit gerilim
• Sette 6 adet 15 m BNC/BNC kablo, C.A 6472 bağlantı kablosu, makaralı 5 m yeşil ve siyah kablo ile kalibrasyon halkası
• IP 53, CAT IV 50 V, 2,3 kg; besleme, hafıza ve ekran C.A 6472 üzerinden

Kutu İçeriği

• C.A 6474 direk topraklama adaptörü
• Aksesuar taşıma çantası
• C.A 6472 – C.A 6474 bağlantı kablosu
• 6 adet 15 m BNC/BNC kablo
• 4 adet 5 m AmpFlex esnek akım sensörü
• 12 adet AmpFlex tanımlama halkası
• Makaralı 2 kablo (5 m yeşil, 5 m siyah) güvenlik konnektörlü
• 5 adet çatal uç / Ø 4 mm muz fiş dönüştürücü
• 3 adet kıskaç
• 1 adet kalibrasyon halkası
• 5 dilde kullanım kılavuzu ve etiketler

Kullanım Alanları

• Yüksek gerilim enerji nakil hattı direklerinin periyodik topraklama bakımı
• Direk ayaklarının ayrı ayrı toprak direnci tespiti ve sorunlu ayağın belirlenmesi
• Toprak (koruma) iletkeni bağlantı kalitesinin kontrolü
• Yüksek frekanslı ölçümle topraklamanın yıldırım davranışının değerlendirilmesi
• Hattın genel toprak direnci ve direkler arası iletken direncinin kayıt altına alınması

Chauvin Arnoux C.A 6474 ile Direk Topraklama Ölçümü Nasıl Yapılır?

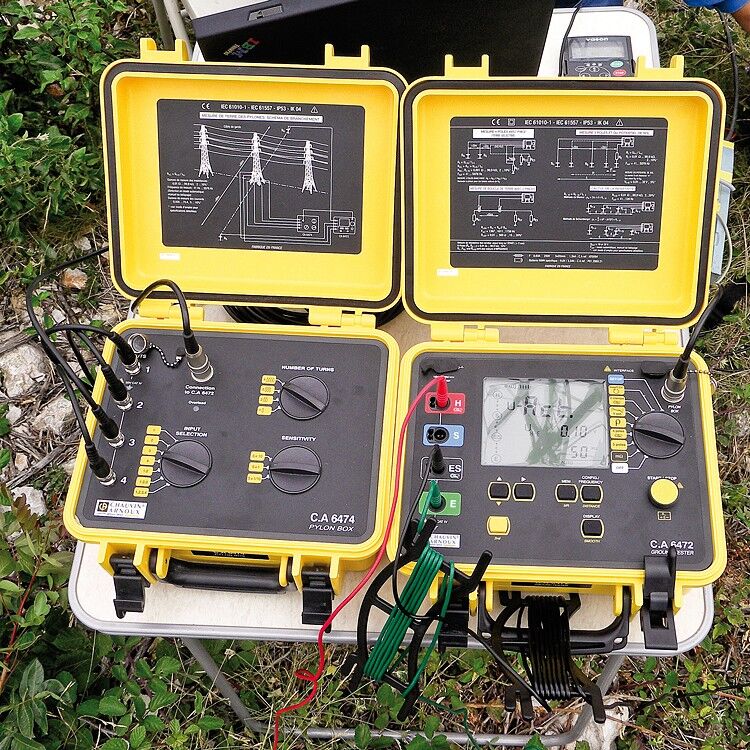

4 AmpFlex sensör, direğin dört ayağının çevresine yerleştirilir ve BNC kablolarla C.A 6474'ün 4 kanalına bağlanır. C.A 6474, bağlantı kablosuyla C.A 6472'ye bağlanır; C.A 6472'nin H ucu akım enjeksiyonu için yardımcı elektrot kazığına, S ucu referans potansiyel kazığına bağlanır. Ölçüm başlatıldığında C.A 6472 sinyali enjekte eder (aktif mod) veya hatta mevcut kaçak akımlar kullanılır (pasif mod); vektörel işleme ünitesi her ayaktan geçen akımı ayrı ayrı değerlendirir.

C.A 6472'nin otomatik modunda tek tuşla varsayılan 128 Hz ölçüm yapılır ve parazit gerilim varsa en uygun frekans seçilir. Uzman modda belirli bir ölçüm frekansı, frekans taraması veya H-S arası ölçüm gerilimi gibi parametreler kullanıcı tarafından seçilir. Giriş bağlantıları otomatik tanınır; eksik veya hatalı bağlantı ekranda yanıp söner.

5 m AmpFlex'li Set (P01126510) Neleri İçerir?

Üreticinin datasheet'inde bu sipariş kodu için verilen standart teslimat: C.A 6474 direk topraklama adaptörü ve aksesuar taşıma çantası; çantada C.A 6472 – C.A 6474 bağlantı kablosu, 6 adet 15 m BNC/BNC kablo, 4 adet 5 m AmpFlex esnek akım sensörü, 12 adet AmpFlex tanımlama halkası, makaralı 5 m yeşil ve 5 m siyah güvenlik konnektörlü kablo, 5 adet çatal uç / Ø 4 mm muz fiş dönüştürücü, 3 kıskaç, 1 kalibrasyon halkası, 5 dilde kullanım kılavuzu ve etiketler bulunur.

Aynı ünite fiyat listesinde 4 adet 8 m AmpFlex sensörlü olarak da sunulur (P01126511). Ölçüm özellikleri iki sette aynıdır; fark sensör uzunluğudur. C.A 6472 ana cihazı bu sete dahil değildir.

Gerekli Ana Cihaz: C.A 6472

C.A 6474 tek başına çalışmaz; besleme, hafıza ve ekran işlevleri C.A 6472 tarafından sağlanır. C.A 6472 kendi başına 3P, 4P ve seçici 4P toprak, 2 pensle toprak döngü, Wenner ve Schlumberger özgül direnç, kuplaj, toprak potansiyeli ve DC direnç ölçümleri yapan bir topraklama test cihazıdır. Ölçümler 512 kayıtlık hafızada saklanır ve optik/USB bağlantıyla aktarılır. Üretici, C.A 6474 ile kullanılmak üzere MN82 pensini (Ø 20 mm, P01120452) aksesuar olarak listeler.

Ayrıntılı değerler için Teknik Özellikler sekmesine bakabilirsiniz.
