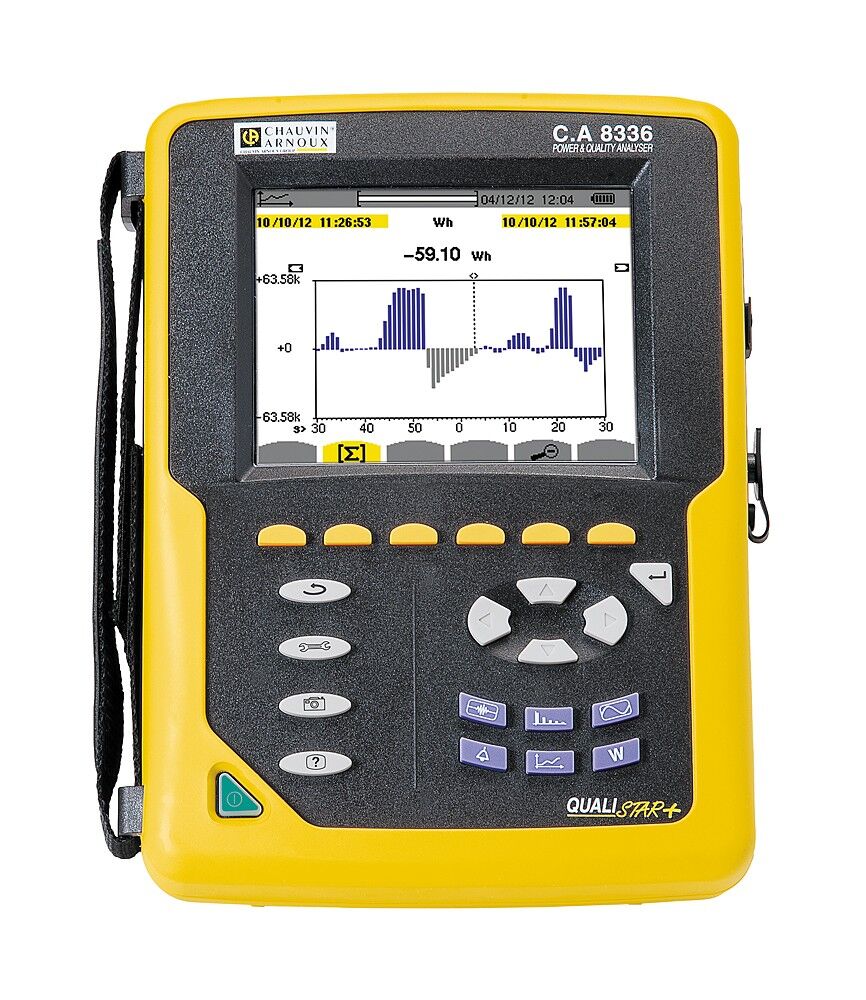

C.A 8336 Qualistar+, sanayi ve bina tesislerinde çalışan test ve bakım ekipleri için geliştirilmiş bir güç analizörüdür. Elektrik şebekesinin kalite parametrelerini aynı anda ölçerek anlık durum tespiti sağlar. Hem önleyici hem de düzeltici bakım uygulamaları için ideal olup, aynı zamanda enerji etütleri ve kurulum boyutlandırmaları için de kullanılabilir.

Temel Özellikler

• Tüm Parametrelerin Eşzamanlı Ölçümü:
  4 gerilim ve 4 akım kanalına sahip cihaz, tüm parametreleri, transiyentleri, alarmları ve dalga formlarını aynı anda kaydedebilir.

• TrueInrush ve Inrush Fonksiyonu:
  Ani akım (inrush current) olaylarını, dalga formu ile birlikte >10 dakika boyunca kaydedebilir. Özellikle anahtarlama hatalarının tespiti ve kurulum boyutlandırması için uygundur.

• Otomatik Sensör Tanıma ve Oran Yapılandırması:
  Farklı tipteki akım sensörleri otomatik olarak tanınır. Oran ayarı ile doğrudan ölçüm sonuçları alınabilir.

Kullanıcı Dostu Saha Tasarımı

• Doğrudan erişim düğmeleri ile fonksiyonlara hızlı ulaşım

• Harmonik, flicker vb. ölçümlere kolay erişim

• Renk kodlu girişler ile güvenli bağlantı

• Geniş renkli TFT ekran

• 13 saate kadar pil ömrü

• IP53 ve IK08 koruma sınıfı

• CAT III 1.000 V / CAT IV 600 V uyumluluğu

Yazılım ve Veri İşleme

• PAT (standart) ve DataView® (opsiyonel) yazılımları ile:

  • Cihaz konfigürasyonu

  • Veri aktarımı ve analizi

  • Gerilim kalite standartlarına uygun otomatik rapor oluşturma

  • Özelleştirilebilir rapor şablonları ve kampanya yönetimi

Aksesuarlar

• ESSAILEC Test Kablosu: Güç kesintisine gerek kalmadan test imkanı

• Reeling Box: Kabloları sarmaya ve düzenlemeye yönelik mıknatıslı sistem. MiniFlex® MA193-250 gibi sensörlerin kolay takılması sağlanır

• PA31ER Adaptörü: 100 V – 1.000 V AC/DC arası kendi kendine besleme imkanı sağlar

• Akım Sensörü Seçenekleri: 5 mA – 10 kA aralığında geniş sensör desteği

• Renk Kodlama Halkaları: Ülke bazlı özelleştirme için tak-çıkar sistem

Teknik Özellikler

• Gerilim Ölçümü: TRMS AC+DC, 1.000 V’a kadar

• Akım Ölçümü: TRMS AC+DC, 5 mA – 10 kA (sensöre bağlı)

• Frekans Ölçümü

• Güç Değerleri: W, VA, var, VAD, PF, DPF, cos φ, tan φ

• Enerji Değerleri: Wh, varh, VAh, VADh, BTU, toe, Joule

• Harmonikler: 0–50. harmonik, faz bilgisiyle birlikte

• Transiyent Olaylar: 210 adede kadar

• Ani Akım Kaydı: >10 dakikalık dalga formlu kayıt

• TrueInrush: Gelişmiş ani akım analizi

• Veri Kaydı: Maksimum örnekleme hızı ile günler ila haftalar arası sürelerde parametre kaydı

• Alarm Sistemi: 40 farklı tipte toplam 10.000 alarm

• Tepe Değeri Tespiti

• Vektörel Gösterim

• Çok Dilli Destek: 27’den fazla dil

• USB İletişimi

• IEC 61000-4-30 Sınıf B Uyumlu

• Boyut / Ağırlık: 240 x 180 x 55 mm / 1.9 kg

Kullanım Alanları

• Elektrik tesisatlarının enerji kalitesi ölçümü

• Arıza tespiti ve bakım çalışmaları

• Ani akım ve harmonik analizleri

• Endüstriyel enerji verimliliği değerlendirmesi

• Enerji etüdü ve sistem optimizasyonu
