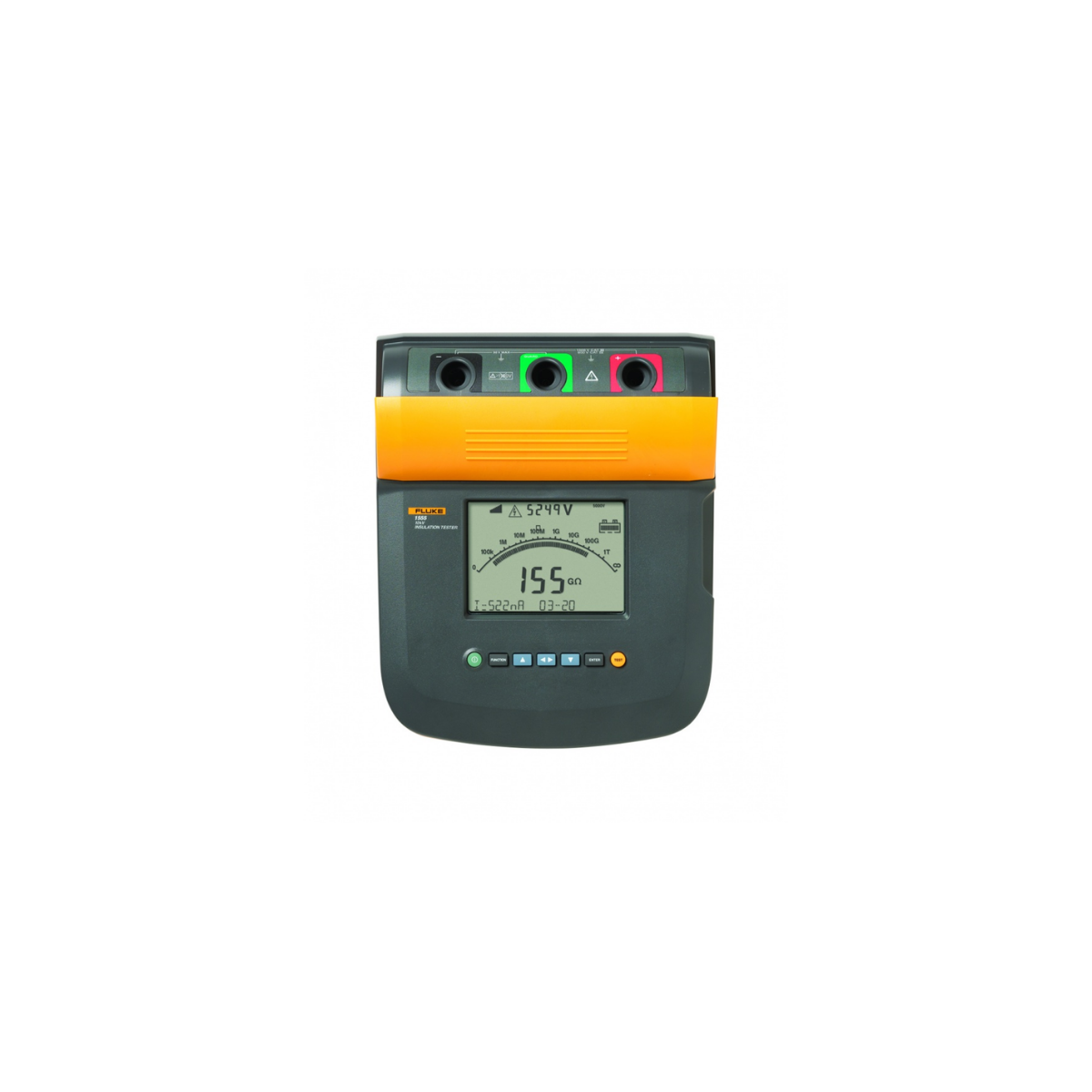

Fluke 1555 10 kV Yalıtım Test Cihazı Seti

Fluke 1555, yüksek gerilimli motor, jeneratör, kablo, ana şalter ve dağıtım ekipmanlarının yalıtım direncini incelemek için tasarlanmış 10 kV sınıfı yalıtım test cihazı setidir. Cihaz, tek bir megohmmetre okumasından daha fazlasını sunarak test gerilimi seçimi, zaman ayarlı uygulama, kaçak akımı, kapasitansı, Polarizasyon Endeksi ve Dielektrik Absorpsiyon Oranı hesaplarını aynı bakım akışında toplar. Yüksek gerilimle çalışan bu ürün, yalnızca eğitimli ve yetkili personelin kontrollü prosedürle kullanacağı bir test sistemidir.

Fluke 1555 ile 250 V ile 1000 V arasında 50 V adımlarla, 1000 V'un üzerinde ise 100 V adımlarla test gerilimi seçilebilir. Model, 10.000 V seviyesine kadar çıkar ve 2 TΩ'a kadar yalıtım direncini değerlendirebilir. Test gerilimi seçilirken ekipmanın çalışma gerilimi, üretici standardı, sargı yapısı, kablo uzunluğu ve önceki test kayıtları dikkate alınmalıdır. En yüksek gerilim her uygulama için otomatik olarak en doğru seçim değildir.

10 kV yalıtım direnci testi

Fluke 1555, 10 kV test gerilimini destekleyen yüksek aralıklı yalıtım ölçüm çözümüdür. 10.000 V kademesinde 200 kΩ–200 GΩ bölgesi yüzde 5, 200 GΩ–2 TΩ bölgesi yüzde 20 okuma hassasiyetiyle belirtilir. Model, farklı test gerilimlerindeki sonuçların aynı ekipmanda karşılaştırılmasına izin verir; kullanıcı raporunda uygulanan gerilim, süre, sıcaklık ve nem mutlaka yazılmalıdır.

Cihazın teknik tablosunda 250 V, 500 V, 1000 V, 2500 V ve 5000 V kademeleri için farklı direnç aralıkları yer alır. Bu kademeler, düşük gerilimli kontrol devresinden yüksek gerilimli güç ekipmanına kadar test planı oluşturmaya yardımcı olur. Ürünle çalışırken ölçülen ekipmanın diğer devrelerden ayrılması, kondansatörlerin boşaltılması ve test alanının yetkisiz erişime kapatılması gerekir.

DAR ve PI ile bakım trendi

Fluke 1555, ek ayar gerektirmeden Dielektrik Absorpsiyon Oranı ve Polarizasyon Endeksi hesaplamalarına yardımcı olur. DAR ve PI, yalıtım direncinin belirli zaman aralıklarında nasıl değiştiğini göstererek tek bir anlık değer yerine zamana bağlı davranışın izlenmesini sağlar. Cihazla bu oranlar yorumlanırken malzemenin türü, sıcaklığı, nemi, test süresi ve üretici kabul kriteri birlikte ele alınmalıdır; cihaz sonucu tek başına “geçti” veya “kaldı” kararı değildir.

Testi belirli bir sürede sonlandırmak için Fluke 1555 üzerinde 0–99 dakika aralığında zamanlayıcı bulunur. Ayar çözünürlüğü dakika, gösterge çözünürlüğü saniye olarak verilir. Zamanlayıcıyla tekrarlanabilir bakım prosedürü kurulabilir; aynı test noktası aynı gerilim ve sürede izlenirse ekipmanın yaşlanma eğilimi daha güvenilir takip edilir. Uzun süreli testte kabloların, klipslerin ve bariyerin yerinden oynamadığı kontrol edilmelidir.

Kaçak akımı ve kapasitansı izleme

Fluke 1555 kaçak akımı 1 nA ile 2 mA arasında, kapasitansı ise 0,01 µF ile 15,00 µF arasında ölçebilir. Bu bilgiler, yüksek gerilim uygulandığında ekipmanın ne kadar akım çektiğini ve test sonrası deşarj davranışını anlamaya yardımcı olur. Cihazla kapasitif yüklerde şarj hızı mikrofarad başına 5 saniye, deşarj hızı 1,5 saniye/mikrofarad olarak belirtilir; test bitse bile kullanıcı güvenli boşalmayı doğrulamadan bağlantıya dokunmamalıdır.

Fluke 1555, 30 V ile 660 V AC/DC arasında enerjili devre uyarısı verir ve 600 V'a kadar AC/DC gerilim değerini gösterebilir. Bu uyarı, test öncesi beklenmeyen gerilimi fark etmeye yardımcı olur; kilitleme-etiketleme, gerilim yokluğu doğrulaması ve çalışma alanı sınırlandırması yine zorunludur. Sistem yüksek gerilim çıkışı üretebildiği için uyarı ekranı görülmese bile bağlantı güvenliği sistematik biçimde kontrol edilmelidir.

Guard sistemi ve güvenilir ölçüm

Fluke 1555 guard sistemi, yüksek dirençli yalıtım ölçümlerinde yüzey kaçak akımının sonuca etkisini azaltmaya yardımcı olur. Nemli, kirli veya kontamine yüzeylerde yüzey üzerinden akan kaçak, gerçek yalıtım yolunu olduğundan düşük gösterebilir. Fluke 1555 guard bağlantısı doğru kullanıldığında yüzey etkisini ayırmaya destek olur; guard terminali gelişigüzel bağlanmamalı, test edilen ekipmanın yapısı ve kılavuzdaki bağlantı şeması izlenmelidir.

Fluke 1555 ile yüksek direnç ölçümünde test kablosunun temizliği, klips temas alanı ve kablonun yakınındaki enerjili iletkenler önemlidir. Test kabloları birbirine paralel sarılmamalı, klipsler gevşek bırakılmamalı ve yalıtım yüzeyinde kir veya nem varsa ölçüm öncesi uygun temizlik yapılmalıdır. Fluke 1555 yüksek hassasiyetli değer üretse de fiziksel test düzeni kötü kurulursa ekranındaki sayı ekipmanın gerçek durumunu temsil etmeyebilir.

Bellek, Fluke Connect ve raporlama

Fluke 1555 ölçümleri 99 adede kadar bellek konumunda saklayabilir ve her konuma kullanıcı tanımlı etiket atanabilir. Bu yapı; motor numarası, kablo adı, pano bölümü veya test noktası gibi bilgileri cihaz kaydıyla eşleştirmeye yardım eder. Fluke 1555 Fluke Connect ile kullanıldığında değerleri, notları ve trendleri mobil uygulama üzerinden ekip üyeleriyle paylaşabilir; resmi sayfada cihazdan yaklaşık 15 m uzaklıktan kayıt alma ve inceleme olanağı belirtilir.

Fluke 1555 ile raporlama yapılırken test gerilimi, ölçüm süresi, başlangıç ve bitiş direnci, DAR/PI sonucu, ortam koşulu ve operatör bilgisi birlikte tutulmalıdır. Fluke 1555 kayıt hafızası bakım geçmişini düzenler fakat tek başına kurumsal varlık yönetimi sistemi değildir. Kablosuz bağlantı veya bilgisayar aktarımı kullanılacaksa tesisin veri politikası ve cihaz varyantının gerçekten ilgili modülü destekleyip desteklemediği kontrol edilmelidir.

Set içeriği, fiziksel yapı ve güvenlik

Fluke 1555 setinde kırmızı, siyah ve yeşil timsah klipsli test kabloları, kızılötesi adaptör ve arayüz kablosu, AC güç kablosu, hızlı referans kartı, USB-IR kablo kurulum rehberi, IP67 sert kutu, kalibrasyon sertifikası ve ağır hizmet tipi klips uçları bulunur. Fluke 1555 setiyle çalışırken kırmızı ve siyah ölçüm uçları ile yeşil guard bağlantısı işlevine göre ayrılmalı, kablo renkleri çalışma talimatına aykırı biçimde değiştirilmemelidir.

Fluke 1555'in 75 × 105 mm dijital/analog LCD ekranı yüksek direnç değerini ve çubuk grafiğini izlemeye yardımcı olur. Cihaz 12 V kurşun asitli şarj edilebilir Yuasa NP2.8-12 pille çalışır; iki şarj arasında 750'nin üzerinde test olanağı belirtilmiştir. Fluke 1555 ölçüleri yaklaşık 269 × 277 × 160 mm, ağırlığı 3,7 kg'dır. IP40 gövde, cihazın suya daldırılabilir olduğu anlamına gelmez; nakliye sırasında sert IP67 kutu kullanılmalıdır.

Çevre koşulları ve uygulama seçimi

Fluke 1555 -20 °C ile 50 °C arasında çalışır, -20 °C ile 65 °C arasında saklanır ve 2000 m'ye kadar çalışma yüksekliği için belirtilir. Güvenlik uyumluluğu IEC 61010-1, IEC 61010-2-030, IEC 61557-1 ve IEC 61557-2 standartlarıyla ilişkilendirilmiştir; ölçüm kategorisi CAT IV 600 V ve CAT III 1000 V olarak verilir. Fluke 1555 ile 10 kV DC yalıtım testi yapılırken uygulama alanı yalnızca bu kategori bilgisinden ibaret görülmemeli, yüksek gerilim testinin oluşturduğu özel çalışma alanı ayrıca kurulmalıdır.

Fluke 1555; orta ve yüksek gerilim motorları, büyük jeneratörler, güç kabloları, trafo bağlantıları, ana şalterler ve önleyici bakım programları için uygundur. Fluke 1555 seçilirken ihtiyaç duyulan test gerilimi, 2 TΩ üst aralık, DAR/PI, rampa testi, bellek, zamanlayıcı, guard ve Fluke Connect işlevleri birlikte değerlendirilmelidir. Daha düşük test gerilimi ve daha taşınabilir gövde yeterliyse 1577 gibi iki işlevli modeller daha uygun olabilir.

Sonuç olarak Fluke 1555, yüksek gerilimli yalıtım ölçümünü zaman, trend, kaçak akımı ve raporlanabilir bellek işlevleriyle birleştiren profesyonel bir test setidir. Fluke 1555 10 kV seviyesine kadar seçim, 2 TΩ'a kadar direnç aralığı, otomatik DAR/PI, guard, rampa, 99 bellek ve Fluke Connect desteğiyle büyük elektrikli ekipmanların bakım planını güçlendirir. Fluke 1555 yalnızca yetkili personel, doğru izolasyon prosedürü ve güvenli test alanıyla kullanıldığında güvenilir ve izlenebilir sonuç sağlar.

• Fluke 1555, 10 kV'ye kadar seçilebilir DC yalıtım test gerilimi sunar.
• 2 TΩ'a kadar direnç, otomatik DAR ve PI hesaplama, rampa ve 99 dakika zamanlayıcı bulunur.
• 99 bellek konumu, kullanıcı etiketleri ve Fluke Connect ile trend ve raporlama desteklenir.
• Kaçak akımı 1 nA–2 mA, kapasitans 0,01–15,00 µF aralığında ölçülebilir.
• Guard sistemi yüzey kaçaklarının yüksek direnç ölçümlerine etkisini azaltmaya yardımcı olur.
• Fluke 1555 seti ağır hizmet IP67 sert kutu, üç renk test kablosu ve kalibrasyon sertifikası içerir.
