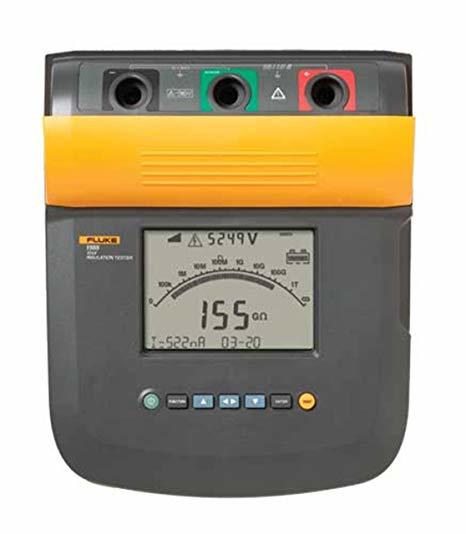

Fluke 1550C 5 kV İzolasyon Test Cihazı

Fluke 1550C, büyük motorlar, jeneratörler, transformatörler, enerji kabloları ve yüksek gerilimli tesisatlarda 5 kV'a kadar izolasyon direnci testi yapmak için tasarlanmıştır. 2 TΩ'a kadar ölçüm, otomatik PI/DAR, ramp testi, kaçak akım, kapasitans, zamanlayıcı, hafıza ve Fluke Connect raporlama özellikleri; yalıtım kondisyonunun yalnızca tek bir sayı ile değil, kapsamlı bir test profiliyle incelenmesini sağlar. Fluke 1550C yüksek gerilim bakımının profesyonel sınıfına yöneliktir.

5 kV test gerilimleri ile yüksek gerilim izolasyonu

Fluke 1550C 250 V, 500 V, 1000 V, 2500 V ve 5000 V test seviyeleriyle farklı yalıtım sınıflarına uygun program oluşturmayı sağlar. 250–1000 V arasında 50 V, daha yüksek seviyelerde 100 V adımlarıyla seçim yapılabilmesi, test geriliminin ekipmana daha kontrollü uyarlanmasına yardımcı olur. Uygulanacak değer mutlaka üretici dokümanı ve tesis prosedüründen alınmalıdır.

5 kV test, düşük gerilimli rutin kontrolün üzerinde bir enerji içerir. Fluke 1550C kullanılırken devre enerjisi kesilmeli, izolasyon noktası diğer ekipmanlardan ayrılmalı, erişim alanı sınırlandırılmalı ve test sonrasında kapasitif yükün boşalması beklenmelidir. Yüksek test gerilimi yalnızca yetkili ve eğitimli personel tarafından uygulanmalıdır.

2 TΩ ölçüm ve kaçak akım

Fluke 1550C 2 TΩ'a kadar izolasyon direncini izleyerek büyük motor ve kablo sistemlerinde yüksek yalıtım değerlerini değerlendirmeye yardımcı olur. 1 nA ile 2 mA arasındaki kaçak akım aralığı, yalıtımın test gerilimi altında nasıl davrandığı hakkında ek bilgi sağlar. Sonuç; kablo uzunluğu, nem, sıcaklık, yüzey kirliliği ve geçmiş testlerle birlikte yorumlanmalıdır.

0.01–15 µF kapasitans ölçümü Fluke 1550C yüksek gerilim testinde bağlı sistemin kapasitif davranışını anlamaya yardımcı olur. Kapasitif yük, test sonrası depolanan enerjiyi etkileyebileceği için otomatik boşaltma ve bekleme süresi önem taşır. Ölçüm sonucu bir kabul kriteriyle karşılaştırılacaksa kriter, ekipmanın tasarımına göre önceden belirlenmelidir.

PI/DAR, ramp ve zamanlanmış testler

Polarizasyon İndeksi ve Dielektrik Absorpsiyon Oranı, izolasyon direncinin belirli süre boyunca nasıl değiştiğini inceler. Fluke 1550C otomatik PI/DAR fonksiyonlarıyla uzun testlerde zamanlama ve sonuç kaydını düzenlemeye yardımcı olur. Ramp testi ise gerilimin kontrollü artırılması sırasında yalıtımın davranışını gözlemlemek için kullanılır.

0–99 dakika zamanlayıcı ve 99 hafıza konumu, Fluke 1550C testlerinin ekipman kimliğiyle saklanmasını destekler. Büyük bakım programlarında aynı motor veya kablo tekrar test edildiğinde önceki değerlerle karşılaştırma yapılabilir. Kayıt düzeninde test gerilimi, süre, sıcaklık, nem ve bağlantı koşulları da yer almalıdır.

Fluke Connect ile kablosuz raporlama

Fluke 1550C Fluke Connect bağlantısı sayesinde ölçüm verisi uyumlu mobil cihaza aktarılabilir, gerçek zamanlı trend izlenebilir ve servis raporu oluşturulabilir. Teknisyen, yüksek gerilim test bölgesinden güvenli mesafede durarak ölçümün ilerlemesini takip edebilir. Kablosuz bağlantı, test alanının güvenli sınırlarını kaldırmaz; yalnızca veri erişimini kolaylaştırır.

Fluke 1550C raporları bakım planlamasında kullanılabilir. Yalıtım direncindeki düşüş, kaçak akımın yükselmesi veya ramp sırasında görülen anormal davranış, plansız arıza gerçekleşmeden önce servis kararı alınmasına yardımcı olabilir. Trend sonucu her zaman ekipmanın teknik sınırı ve ilgili standartla karşılaştırılmalıdır.

Güvenlik, enerji ve fiziksel yapı

Fluke 1550C CAT III 1000 V ve CAT IV 600 V güvenlik kategorileriyle tasarlanmıştır; 5 kV test çıkışı için özel çalışma prosedürü gerekir. 12 V şarj edilebilir kurşun-asit batarya şarj başına yaklaşık 750 test sunabilir. Yaklaşık 3.7 kg ağırlık ve IP40 gövde, cihazın saha arabası veya kontrollü test alanıyla birlikte kullanılmasını gerektirir.

Gerilim varlığı uyarısı 30–660 V aralığında ön kontrol sağlamaya yardımcı olur; bu fonksiyon güvenli izolasyon prosedürünün yerine geçmez. Fluke 1550C ile test yapılırken kilitleme-etiketleme, gerilimsizlik doğrulaması, bariyer ve kişisel koruyucu ekipman adımları eksiksiz uygulanmalıdır.

Kimler için uygundur?

Fluke 1550C; enerji iletim ve dağıtım işletmeleri, büyük motor-jeneratör servisleri, trafo bakım ekipleri, kablo test laboratuvarları ve yüksek gerilim yalıtım kondisyonunu raporlamak isteyen mühendislik ekipleri için uygundur. 5 kV sınıfı ve 2 TΩ kapasite, cihazı Fluke 1503/1507 gibi düşük gerilimli izolasyon cihazlarından ayırır.

Fluke 1550C satın alınırken 5 kV test, 2 TΩ aralık, PI/DAR, ramp, kaçak akım, kapasitans, hafıza, Fluke Connect ve güvenlik prosedürleri birlikte incelenmelidir.

• Fluke 1550C 250–5000 V test seviyeleriyle 2 TΩ'a kadar yüksek gerilim izolasyon ölçümü sunar.
• Fluke 1550C PI/DAR, ramp, kaçak akım, kapasitans, zamanlayıcı ve 99 kayıt konumunu destekler.
• Fluke 1550C Fluke Connect ile yüksek gerilim test sonuçlarının trend ve raporlamasına yardımcı olur.

Sonuç olarak Fluke 1550C, yüksek gerilimli ekipmanlarda yalıtım kondisyonunu ölçmek, zaman içinde izlemek ve raporlamak isteyen yetkili teknik ekipler için gelişmiş bir izolasyon test platformudur.
