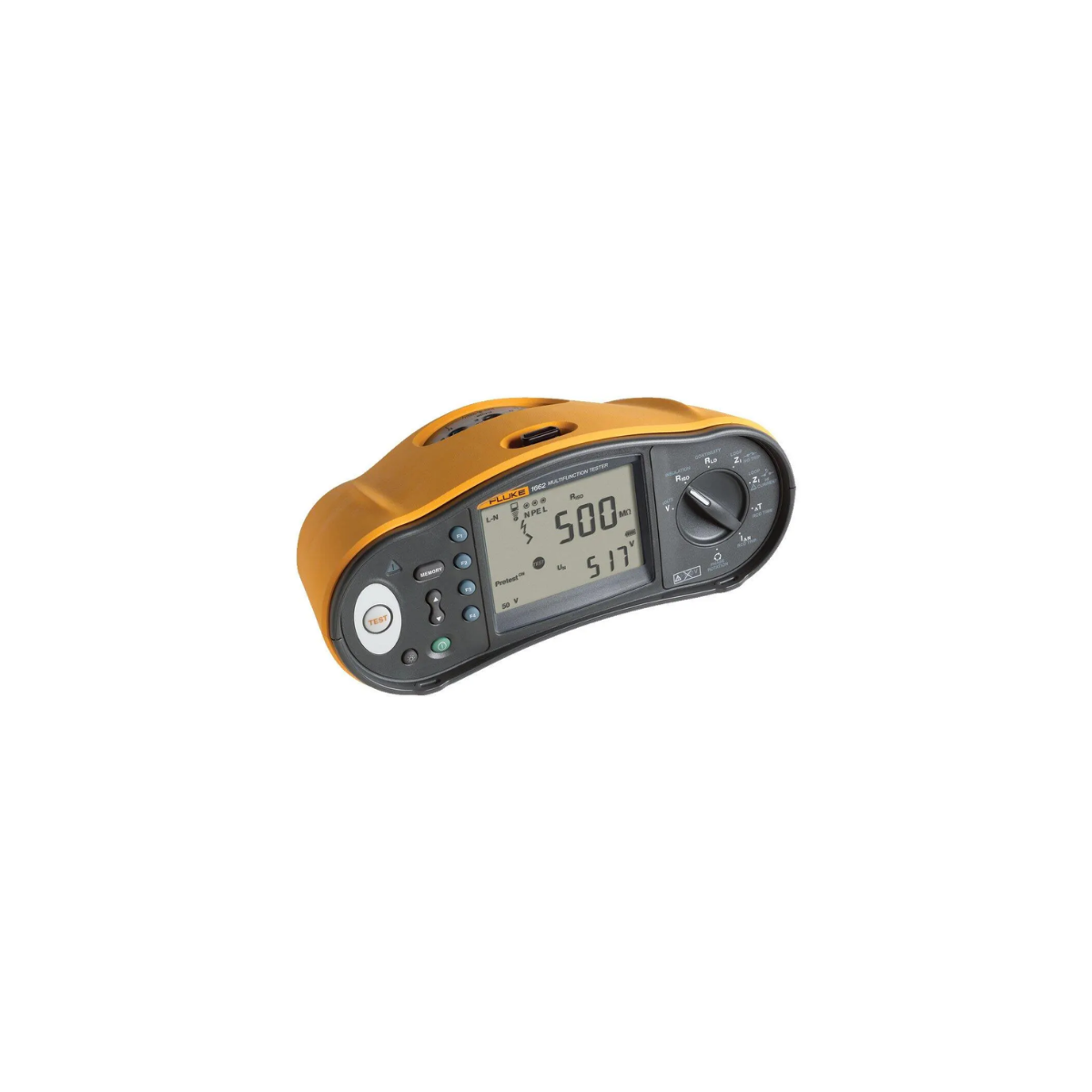

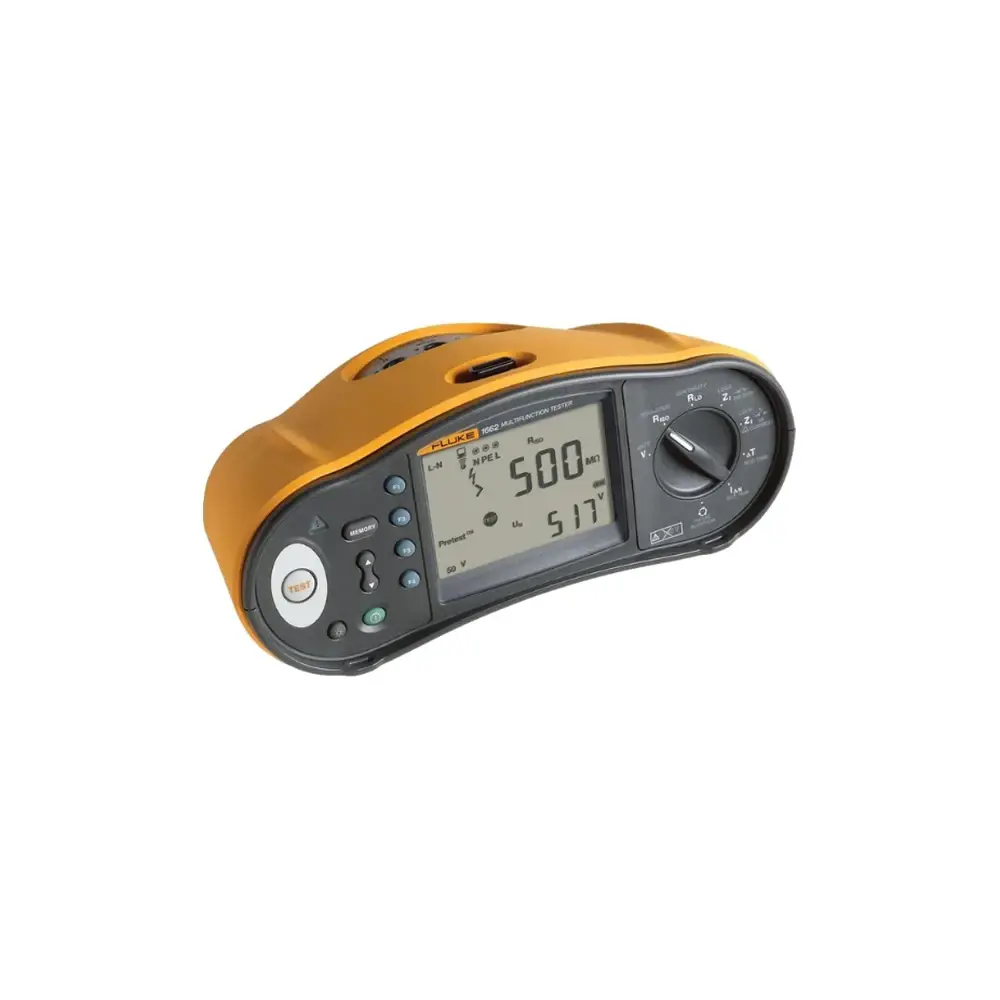

Fluke 1662 Çok Fonsiyonlu Tesisat Test Cihazı ve TruTest Seti

Fluke 1662, alçak gerilim elektrik tesisatlarının devreye alma, periyodik kontrol ve arıza araştırma işlemlerini tek gövdede toplamaya yönelik çok işlevli tesisat test cihazıdır. Süreklilik, yalıtım direnci, hat ve loop empedansı, beklenen kısa devre akımı, RCD açma karakteristiği ve faz sırası gibi testler aynı çalışma akışında yürütülebilir. Fluke 1662, ölçüm sonuçlarını TruTest veri yönetimi yazılımına aktararak raporlamayı da ürün setinin parçası haline getirir.

Cihaz 500 V AC ölçüm aralığı ve 0,1 V çözünürlükle tesisatın temel gerilim durumunu kontrol eder. Fluke 1662 ile test yapılırken devrenin nominal gerilimi, ölçüm kategorisi, bağlı yükler ve test uçlarının doğru terminallere takıldığı doğrulanmalıdır. Ürün, bir elektrik tesisatının güvenli olduğunu tek tuşla ilan etmez; her sonuç ilgili standart, proje gereksinimi ve kabul kriteriyle birlikte yorumlanmalıdır.

RLO süreklilik ve koruyucu iletken kontrolü

Fluke 1662 düşük dirençli süreklilik ve koruyucu iletken ölçümü için 20, 200 ve 2000 ohm aralıkları sunar. Çözünürlük aralığa göre 0,01, 0,1 ve 1 ohm olarak verilir; açık devre test gerilimi 4 V'un üzerindedir. Fluke 1662 ile PE, bonding ve eşpotansiyel bağlantılarındaki süreklilik incelenebilir. Test uçlarının temas direnci ve bağlantı noktalarının temizliği düşük değerlerde sonucu etkileyebileceği için kompanzasyon prosedürü uygulanmalıdır.

Koruyucu iletken ölçümü, sadece kablonun kopuk olup olmadığını görmekten ibaret değildir. Fluke 1662 ile ölçülen direnç değeri; iletken uzunluğu, kesiti, bağlantı noktası, klemens sıkılığı ve paralel yollarla birlikte değerlendirilir. Aynı pano içindeki benzer devrelerde karşılaştırmalı kayıt tutulması, tek bir sınır değer bakışından daha güçlü bir bakım geçmişi oluşturur.

RISO yalıtım direnci ve test gerilimleri

Fluke 1662, 100 V, 250 V, 500 V ve 1000 V DC yalıtım test gerilimleriyle kablo, motor, pano ve tesisat yalıtımını incelemeye yardımcı olur. RISO aralıkları 20, 50, 100, 200, 500 ve 1000 MΩ kademeleriyle uygulamaya göre seçilir. Fluke 1662 kullanılmadan önce devre enerjisiz bırakılmalı, elektronik cihazlar testten ayrılmalı ve test sonrası kapasitif yükün boşaldığı doğrulanmalıdır.

Test akımının 50 kΩ, 100 kΩ, 250 kΩ, 500 kΩ ve 1 MΩ seviyelerinde 1 mA olarak tanımlanması, yalıtım ölçümünün standartlaştırılmasına yardımcı olur. Fluke 1662 sonuçları sıcaklık, nem, yüzey kirliliği ve test süresiyle değişebilir. Fluke 1662 ile trend oluşturulacaksa aynı devrede aynı test gerilimi ve benzer koşullar korunmalı, kablo uçlarının başka yüklerle paralel kalmadığı kontrol edilmelidir.

Hat ve loop empedansı ile PSC/PEFC

Fluke 1662 hat ve loop empedansını 10 ohm'a kadar ölçer; düşük dirençli mΩ işlevi ve 0,001 ohm'a kadar çözünürlük, uygun bağlantı noktalarında daha küçük değişimleri görmeye yardımcı olur. Cihazla loop empedansı kontrol edilirken RCD'nin etkilenebileceği test yöntemi seçilmeli ve bağlı ekipmanların kesinti davranışı önceden değerlendirilmelidir. Fluke 1662 ölçüm sonucu, tesisin kısa devre koruma düzeniyle birlikte yorumlanır.

Beklenen kısa devre akımı PSC/PEFC fonksiyonuyla 1000 A, 10 kA ve uygun kurulumlarda 50 kA'ya kadar değerlendirilir; çözünürlük seçilen aralığa göre 1 A veya 0,1 kA seviyesindedir. Fluke 1662 ile alınan değer, sigorta ve devre kesicinin kesme kapasitesiyle karşılaştırma için kullanılır. Bu karşılaştırmada cihazın besleme gerilimi, ölçüm noktası ve tesisin prospektif arıza akımı hesabı birlikte ele alınmalıdır.

RCD ve faz sırası testleri

Fluke 1662, AC, A, G ve S tip RCD'lerin test edilmesini; x1/2, x1 ve x5 çarpanlarıyla açma zamanının incelenmesini destekler. Nominal kaçak akım ayarları 10, 30, 100, 300, 500 ve 1000 mA seçenekleriyle verilir; değişken modda aralık nominal değerin yüzde 30–110'u arasında seçilebilir. Fluke 1662 ile test başlatılmadan önce RCD tipi, kutup sayısı, test yönü ve tesisin enerjisiz kalması durumunda etkilenecek yükler kontrol edilmelidir.

RCD açma akımı için doğruluk ± yüzde 5 seviyesinde belirtilir. Fluke 1662 bir RCD'nin yalnızca açıp açmadığını değil, seçilen akım ve çarpanda tepki süresini de kayıt altına almaya yardımcı olur. Faz sırası işlevi, üç fazlı sistemlerde doğru dönüş yönünün kontrolünü destekler. Fluke 1662 sonucunu motorun gerçek dönüşüyle karşılaştırmak, faz iletkenlerinin fiziksel bağlanmasını kesinleştirmek için yine gereklidir.

TruTest veri yönetimi ve raporlama

Fluke 1662 seti TruTest veri yönetimi yazılımıyla birlikte kullanılarak test sonuçlarının bilgisayara aktarılmasına, proje ve devre bazında düzenlenmesine ve raporlanmasına yardımcı olur. Fluke 1662 ile ölçüm alınırken pano adı, devre numarası, test tipi, operatör ve tarih gibi kimlik bilgileri baştan belirlenirse yazılım tarafındaki rapor akışı daha temiz olur. Yazılım, eksik saha bağlantısını veya yanlış test noktasını otomatik olarak düzeltmez.

TruTest üzerinde kayıtların gruplanması, aynı tesisin ilk kabul ve periyodik kontrol sonuçlarını karşılaştırmayı kolaylaştırır. Fluke 1662 kullanıcısı PDF veya kurum formatındaki raporu hazırlamadan önce ölçüm koşullarını, seçilen RCD tipini, test gerilimini ve kabul limitini gözden geçirmelidir. Veri aktarımı için cihaz, kablo ve yazılım sürümünün uyumlu olduğu kontrol edilmelidir.

Güvenlik, çevre ve fiziksel yapı

Fluke 1662, EN/IEC 61010-1 ve 61010-2-034 ile EN 61557-1 ile -7 ve -10 serisi tesisat test gereksinimleriyle ilişkilendirilmiştir. Ölçüm kategorisi CAT III 500 V ve CAT IV 300 V olarak belirtilir. Fluke 1662 ile elektrik tesisatı test edilirken kullanıcı yetkinliği, enerji izolasyonu, kişisel koruyucu ekipman ve gerilim yokluğu kontrolü cihazın teknik özellikleri kadar önemlidir.

Cihaz yaklaşık 10 × 25 × 12,5 cm ölçüsünde, pillerle 1,3 kg ağırlığında ve altı AA pille çalışır. Fluke 1662 IP40 koruma sınıfına sahiptir; suya daldırılabilir veya açık yağmurda bırakılabilir bir cihaz olarak değerlendirilmemelidir. Test ucu ve klipsler her kullanım öncesinde yalıtım, fiş ve mekanik temas bakımından incelenmelidir. Raporlama yapılırken cihazın seri numarası ve kalibrasyon durumu da kaydedilebilir.

Fluke 1662 hangi ekipler için uygundur?

Fluke 1662; elektrik taahhüt firmaları, devreye alma ekipleri, bakım mühendisleri, tesis yönetimleri, iş güvenliği ve periyodik kontrol hizmeti veren uzmanlar için uygundur. Yeni tesis kabulü, dağıtım panosu kontrolü, koruyucu iletken sürekliliği, kablo yalıtımı, RCD performansı, kısa devre akımı ve faz sırası doğrulaması başlıca kullanım alanlarıdır. Fluke 1662 seçilirken test kapsamının ve TruTest raporlama ihtiyacının birlikte karşılanması gerekir.

Sonuç olarak Fluke 1662, tesisatın elektriksel güvenlik kontrollerini RLO, RISO, loop, PSC/PEFC, RCD ve faz sırası testleriyle bir araya getiren kapsamlı bir ölçüm setidir. Fluke 1662, 1000 V'a kadar yalıtım testi ve TruTest yazılımı sayesinde saha ölçümünü düzenli bir rapor sürecine bağlar. bu model doğru test sırası, uygun limitler ve eksiksiz devre bilgisiyle kullanıldığında devreye alma ve bakım kararlarını daha izlenebilir hale getirir.

• bu model RLO, RISO, hat/loop empedansı, PSC/PEFC, RCD ve faz sırası testlerini birleştirir.
• 100, 250, 500 ve 1000 V DC yalıtım test gerilimleri ile 20–1000 MΩ aralıkları sunar.
• AC, A, G ve S tip RCD'leri x1/2, x1 ve x5 test çarpanlarıyla kontrol eder.
• PSC/PEFC ölçümü 1000 A, 10 kA ve uygun koşullarda 50 kA'ya kadar belirtilmiştir.
• TruTest veri yönetimi yazılım seti, proje bazlı kayıt ve raporlama iş akışını destekler.
• bu model CAT III 500 V/CAT IV 300 V, IP40, altı AA pil ve yaklaşık 1,3 kg yapı sunar.
