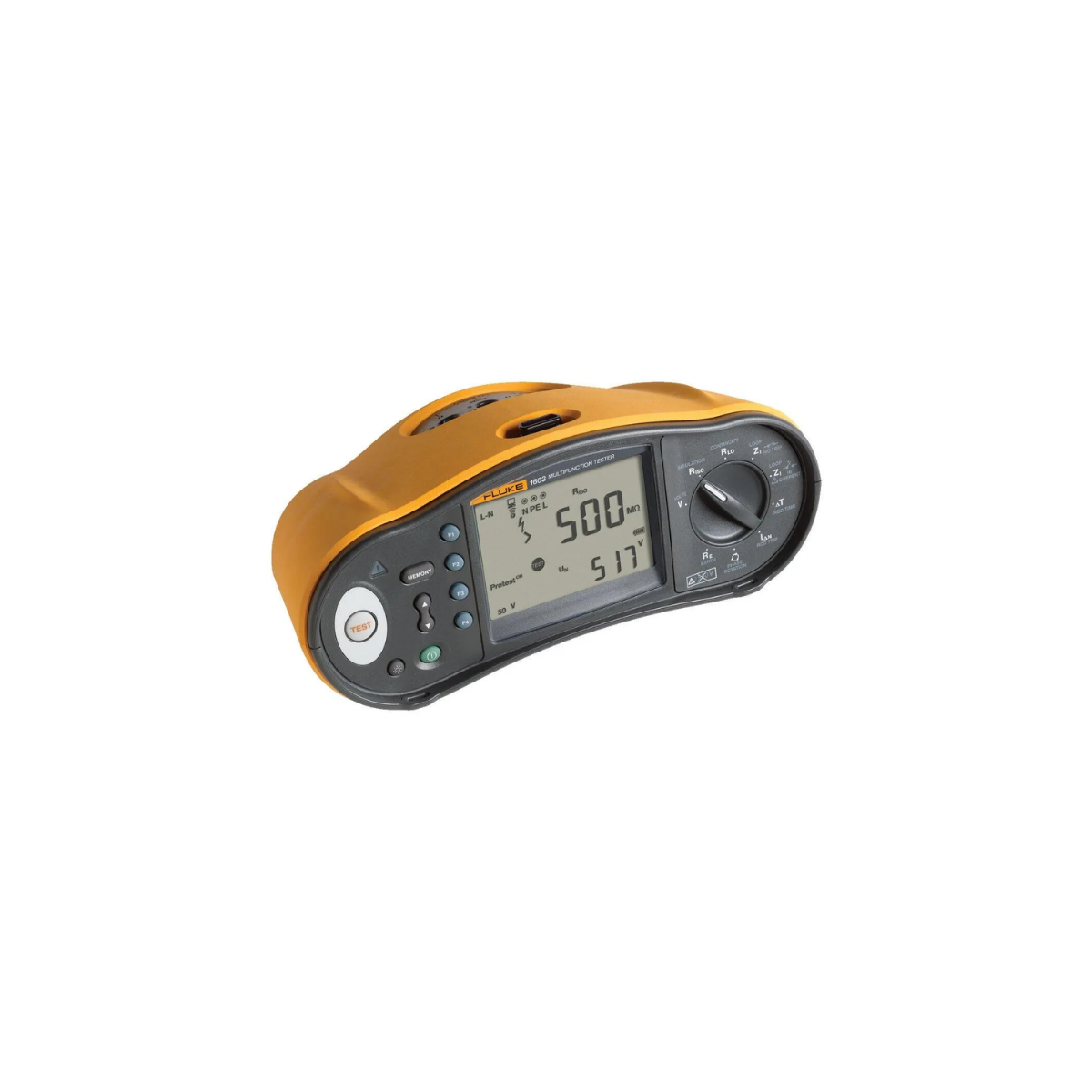

Fluke 1663 Çok Fonksiyonlu Tesisat Test Cihazı

Fluke 1663, elektrik tesisatlarının devreye alma, bakım ve periyodik doğrulama çalışmalarında kullanılan çok işlevli bir tesisat test cihazıdır. Fluke 1663; izolasyon direnci, süreklilik, loop ve hat empedansı, RCD açma süresi ve açma akımı, PEFC/PSC, topraklama direnci ve faz sırası gibi testleri tek bir saha cihazında birleştirir. Bu kapsam, elektrik teknisyeninin farklı test ekipmanları arasında geçiş yapmadan tesisatın temel güvenlik parametrelerini incelemesine yardımcı olur.

Fluke 1663 izolasyon testlerinde 50 V, 100 V, 250 V, 500 V ve 1000 V test seviyelerini kullanabilir. Seçilen test gerilimi, kablo, motor, pano veya tesisat bileşeninin üretici ve standart gereksinimine göre belirlenmelidir. Fluke 1663 ile izolasyon direnci değerlendirilirken test süresi, devrenin enerjisiz olması, bağlı elektronik ekipmanın ayrılması ve ölçüm sonucu ile birlikte ortam koşullarının kaydedilmesi gerekir.

Süreklilik ve direnç fonksiyonu, koruyucu iletkenler, eşpotansiyel bağlantılar ve devre yollarının kontrolünde kullanılır. Fluke 1663 düşük dirençli bağlantılarda 0,01 ohm seviyesine kadar çözünürlük sunar. Loop ve hat empedansı testleri, devrenin kısa devre kapasitesi ve açma düzeni hakkında bilgi edinmeye yardımcı olur. Fluke 1663 sonuçları yorumlanırken tesisat tasarımı, koruma cihazı karakteristiği ve yerel standartlar dikkate alınmalıdır.

Fluke 1663 RCD testleriyle açma süresi, açma akımı, rampa ve farklı RCD tipleri değerlendirilebilir. Test bağlantısı yapılmadan önce RCD'nin tipi, nominal akımı ve devredeki diğer koruma elemanları belirlenmelidir. Fluke 1663 ile yapılan RCD testinde devrenin enerjisinin kesilmesi veya yüklerin etkilenmesi mümkün olduğundan tesis kullanıcıları bilgilendirilmelidir.

PEFC ve PSC ölçümleri, olası arıza akımı seviyesini değerlendirmek için kullanılır. Fluke 1663 bu testleri hat/loop empedansı sonuçlarıyla ilişkilendirerek tesisatın koruma düzeni hakkında daha kapsamlı veri sağlar. Topraklama direnci ölçümü, yardımcı kazık veya uygun bağlantı düzeniyle yürütülür; Fluke 1663 cihazı topraklama elektrodu, paralel bağlantılar ve ölçüm kablolarının konumundan etkilenebilecek sonuçları gösterir.

Fluke 1663, faz sırası kontrolü ile üç fazlı tesisatlarda bağlantı sırasının doğrulanmasına yardımcı olur. Geniş LCD ekran, döner seçim düğmesi ve sahada kullanılan kılıf/askı düzeni, test adımlarını takip etmeyi kolaylaştırır. Fluke 1663 yaklaşık 1,3 kg ağırlığa, IP40 korumaya ve 6 adet AA pil ile çalışmaya uygun bir gövdeye sahiptir.

Tesisat doğrulama ve arıza tespitini tek cihazda toplama

Güvenlik ve raporlanabilir test yaklaşımı

Fluke 1663 CAT III 500 V ve CAT IV 300 V ölçüm kategorileri içinde kullanılmalıdır. IEC/EN 61557-1 ile -7 ve -10 kapsamındaki test fonksiyonları, elektrik tesisatının doğrulama adımlarını yapılandırmaya yardımcı olur. Fluke 1663 ile test yapılırken test uçları, anahtarlar, kılıf ve bağlantı soketleri işe başlamadan önce incelenmelidir.

Fluke 1663 ölçüm sonuçları; devre adı, test gerilimi, RCD tipi, sıcaklık, nem ve kullanılan test bağlantısıyla birlikte kaydedildiğinde bakım dosyası daha anlamlı olur. Bu kayıt yaklaşımı, tekrar testlerinde önceki değerlerle karşılaştırmayı kolaylaştırır.

• 50–1000 V aralığında izolasyon direnci test seviyeleri sunar.
• Loop/hat empedansı ve PEFC/PSC testlerini gerçekleştirir.
• RCD açma süresi, akımı, rampa ve tip kontrollerini destekler.
• Topraklama direnci, süreklilik, direnç ve faz sırası testleri içerir.
• CAT III 500 V / CAT IV 300 V güvenlik kategorisine uygundur.

bu aksesuar, tesisat testlerini tek cihazda birleştirerek elektrik güvenliği kontrollerini ve arıza tespitini daha sistematik hale getiren profesyonel bir çözümdür.

bu test seti satın alırken test kapsamı, RCD tipleri, izolasyon gerilimleri, topraklama yöntemi ve raporlama ihtiyacı birlikte değerlendirilmelidir.

bu ürün ile yeni tesisat devreye alınırken kabul testleri, mevcut tesisatta ise periyodik doğrulama sonuçları aynı formatta arşivlenebilir.

1663 ürünü taşıma çantası ve test uçlarıyla birlikte düzenli tutulduğunda sahada fonksiyon değişimi daha hızlı yapılır.

Tesisat testlerinde ölçüm sonucu tek başına karar vermek için kullanılmamalı, koruma elemanının nominal değeri ve devre şemasıyla birlikte incelenmelidir.
