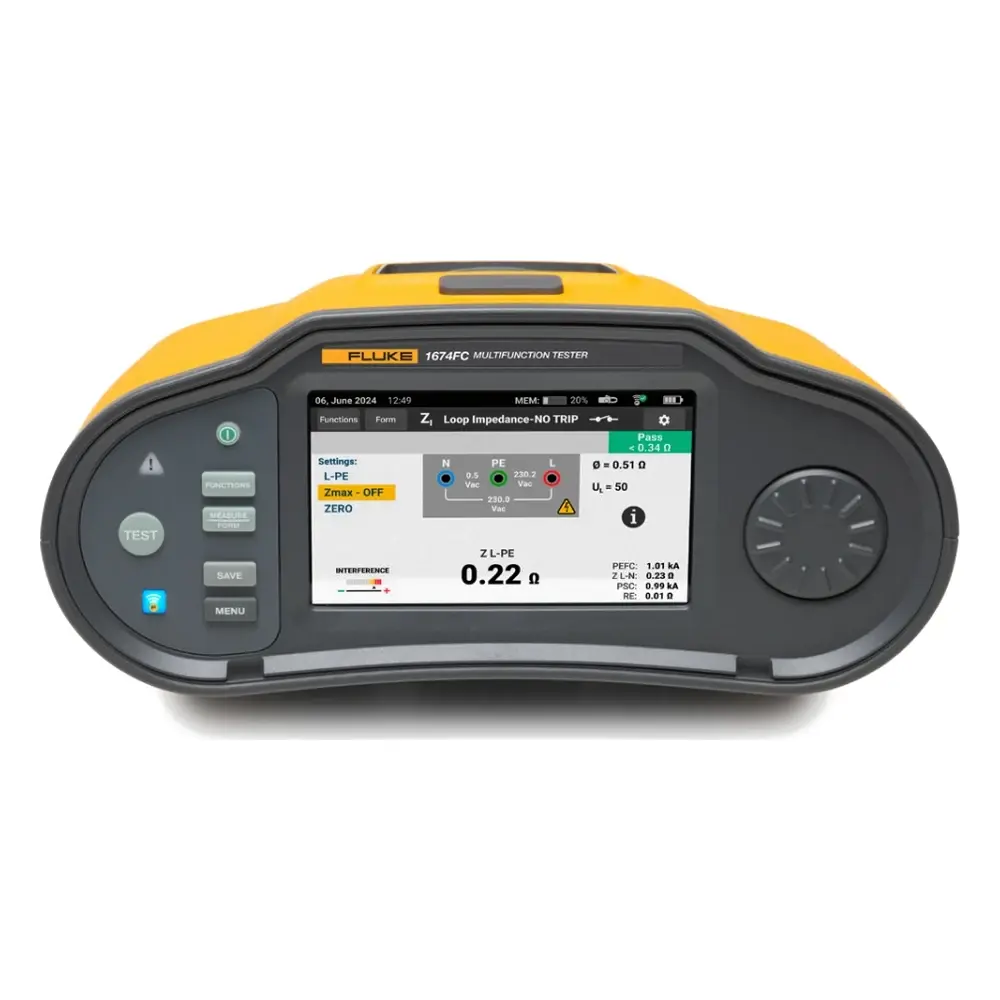

Fluke 1674 FC Tesisat Test Cihazı
Serinin en üst modeli Fluke 1674 FC; Otomatik Test, Yalıtım Ön Testi güvenlik fonksiyonu, mΩ çözünürlüklü empedans ölçümü, Tip B/B+ RCD testi, topraklama direnci ve Fluke Connect bağlantısının tamamını sunar. Schuko (SCH) fişli test kablosuyla Türkiye ve Avrupa'daki priz devrelerinde doğrudan kullanılır.
Fluke 1674 FC Hangi İhtiyaç İçin Doğru Seçim?
Fluke 1674 FC, serinin en üst modelidir: Yalıtım Ön Testi, yalıtım testi öncesinde devreye bağlı bir cihaz olup olmadığını kontrol ederek bağlı ekipmanların zarar görmesini önler; mΩ çözünürlüklü empedans ölçümü ise büyük kesitli besleme hatlarında daha hassas sonuç verir. Endüstriyel tesislerde ve kapsamlı muayene işlerinde en uygun modeldir.
Bu model EV şarj istasyonu adaptörü içermez; şarj istasyonu testleri de yapılacaksa aynı cihazın FEV300 adaptörlü set versiyonu tercih edilebilir.
Fluke 1670 Serisi Karşılaştırma
| Model | Öne çıkan fonksiyonlar | FEV300 EV adaptörü |
|---|---|---|
| 1672 | Temel tesisat testleri | Yok |
| 1673 FC | + Otomatik Test, Tip B/B+ RCD, topraklama, Fluke Connect | Yok |
| 1674 FC (bu ürün) | + Yalıtım Ön Testi, mΩ empedans | Yok |
| 1673 FC/FEV300 | + Otomatik Test, Tip B/B+ RCD, topraklama, Fluke Connect | Var |
| 1674 FC/FEV300 | + Yalıtım Ön Testi, mΩ empedans | Var |
Öne Çıkan Özellikler
- Tam renkli dokunmatik ekran ve sezgisel kullanıcı arayüzü
- L-N, L-PE ve N-PE girişlerinde yalıtım direnci ve süreklilik testleri
- 10 mA süreklilik testi ile motor sargısı ölçümü
- Hat ve çevrim empedansı, olası kısa devre (PSC) ve toprak hata (PEFC) akımı
- RCD açma süresi ve rampa ile açma akımı testleri
- AC/DC gerilim ve frekans ölçümü
- Arızalı PE ve N iletkenlerini tespit eden kablo bağlantı kontrolü
- Otomatik geçti/kaldı sonuçları ve entegre veri yönetimi
- IEC/HD 60364-6 ve yerel tesisat test standartlarına uygunluk
- Otomatik Test sırası ile gerekli testlerin tek sekansta yapılması
- Yalıtım Ön Testi: bağlı cihaz algılandığında yalıtım testini durdurur
- mΩ çözünürlüklü hat ve çevrim empedansı
- DC hassas Tip B / B+ RCD testleri
- Topraklama direnci ölçümü
- Fluke Connect ile kablosuz veri aktarımı
1670 Serisi ile Daha Hızlı Test, Daha Az Evrak
Fluke 1670 serisi; ergonomik tasarımı, dokunmatik ekranı, entegre veri yönetimi ve kapsamlı raporlama yazılımıyla tesisat testinde yeni bir standart getirir. Testler tesisat yapısına göre (dağıtım panosu, devre, nokta) cihaz üzerinde düzenlenir; sonuçlar raporlama yazılımına aktarılarak belgelendirme süresi önemli ölçüde kısalır.
Evsel, Ticari ve Endüstriyel Tesisatlar İçin
Seri, IEC/HD 60364-6 ve ilgili yerel tesisat test standartlarının gereksinimlerini karşılar. Konut, ofis, AVM ve sanayi tesislerindeki elektrik tesisatlarının ilk doğrulamasından periyodik muayenesine kadar tüm testler tek cihazla yapılır.
Kullanım Alanları
- Yeni elektrik tesisatlarının ilk doğrulama testleri
- Periyodik elektrik tesisatı muayeneleri
- RCD ve topraklama koruma sistemlerinin kontrolü
- Motor sargısı ve kablo yalıtım kontrolleri
İlgili Ürünler ve Kategoriler
- Fluke 1664 FC tesisat test cihazı
- Fluke 1663 tesisat test cihazı
- Çok fonksiyonlu tesisat test cihazları
- Test ve Ölçü Aletleri
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 36 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke 1674 FC kimler için uygundur?
Fluke 1674 FC, serinin en üst modelidir: Yalıtım Ön Testi, yalıtım testi öncesinde devreye bağlı bir cihaz olup olmadığını kontrol ederek bağlı ekipmanların zarar görmesini önler; mΩ çözünürlüklü empedans ölçümü ise büyük kesitli besleme hatlarında daha hassas sonuç verir. Endüstriyel tesislerde ve kapsamlı muayene işlerinde en uygun modeldir.
Fluke 1674 FC ile 1672 arasındaki fark nedir?
Fluke 1674 FC: 1673 FC fonksiyonlarına ek olarak Yalıtım Ön Testi ve mΩ çözünürlüklü empedans ölçümü; EV adaptörü yok. 1672: temel tesisat testleri; EV adaptörü yok.
Fluke 1670 serisi modelleri arasındaki fark nedir?
1674 FC serinin en üst modelidir; 1673 FC'ye ek olarak Yalıtım Ön Testi ve mΩ çözünürlüklü empedans ölçümü sunar.
Hangi standartlara uygundur?
IEC/HD 60364-6 ve ilgili yerel tesisat test standartlarının gereksinimlerini karşılar.
Cihazın ekranı dokunmatik mi?
Evet. 1670 serisinin tüm modellerinde tam renkli dokunmatik ekran bulunur.
Fluke 1674 FC kalibrasyon sertifikalı alınabilir mi?
Evet. Periyodik kontrol ve kabul testi raporlarında kullanılan ölçümler için cihazın kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke 1674 FC, 36 ay garanti ile sunulmaktadır.
| Fluke 1674FC SCH Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | 1674FC SCH |
| Ürün Kodu | FLUKE-1674FC SCH |
| Ürün Grubu | Çok Fonksiyonlu Tesisat Test Cihazları |
| Garanti Süresi | 36 Ay |
| Fluke 1674FC SCH Teknik Özellikleri | |||
|---|---|---|---|
| 1672 | 1673 FC | 1674 FC | |
| Tam renkli dokunmatik ekran | • | • | • |
| Yalıtım Ön Testi güvenlik fonksiyonu | • | ||
| L-N, L-PE, N-PE girişlerinde yalıtım | • | • | • |
| Otomatik Test sırası | • | • | |
| Otomatik başarılı/başarısız sonuçları | • | • | • |
| Devre ve hat empedansı - mΩ çözünürlük | • | ||
| L-N, L-PE, N-PE girişlerinde süreklilik | • | • | • |
| Düzgün DC girişine hassas RCD'leri (Tip B/B+) test edin | • | • | |
| Topraklama direnci | • | • | |
| Gerilim AC, DC ve frekans | • | • | • |
| Kablo bağlantı kutupları denetleyicisi, arızalı PE ve N kablolarını tespit eder | • | • | • |
| Yalıtım direnci | • | • | • |
| Süreklilik ve direnç | • | • | • |
| Süreklilik testi ile motor sargılarını ölçme (10 mA'de) | • | • | • |
| Devre ve hat empedansı | • | • | • |
| Olası Toprak Hata Akımı (PEFC/IK) | • | • | • |
| Olası Kısa Devre Akımı (PSC/IK) | • | • | • |
| RCD açma kapama süresi | • | • | • |
| RCD açma kapama akımı (rampa testi) | • | • | • |
| Tek bir testte AC, A ve F tipi RCD için açma kapama süresini ve akımını ölçer | • | • | • |
| RCD değişken test akımı | • | • | • |
| Otomatik RCD test sırası | • | • | • |
| Faz sırası testi | • | • | |
| Gerilim düşmesi ölçümü | • | • | • |
| Yalıtım İzleme Cihazı (IMD) testi | • | ||
| Dalgalanma Koruma Cihazı (SPD) testi | • | ||
| Diğer özellikler | |||
| Fluke Connect uyumluluğu | • | • | |
| Fluke Cloud depolama | • | • | |
| Süreklilik, RCD ve devre testi için Açma/Kapatma geçişli Otomatik Başlatma | • | • | • |
| Işıklı ekran | • | • | • |
| Bellek, arabirim | |||
| Z Max bellek | • | • | |
| Bellek | • | • | • |
| USB-C ve BLE arayüzü | USB-C | USB-C/BLE | USB-C/BLE |
GenelTeknikÖzellikler
| Teknik Özellik | Karakteristik |
| Boyut | 26,25 cm x 14,19 cm x 11,93 cm (10,3 inç x 5,6 inç x 4,7 inç) |
| Ağırlık (piller dahil) | 1,6 kg (3,5 lb) |
| Pil boyutu, adedi | BP290, lityum iyon, 10,8 V, 2.500 mAh, 27 Wh |
| Giriş Koruması | IEC 60529: IP40 |
| Güvenlik | IEC/EN 61010-1, IEC 61010-2-030 ve IEC 61010-2-034 ile uyumludur |
| Güvenlik sınıfı | CAT III 600 V, CAT IV 300 V |
| Performans | IEC 61557-1 ila IEC/EN 61557-8 ve IEC 61557-1 |
Gerilim ölçümü AC, DC ve frekans
| Aralık | Çözünürlük | Giriş Empedansı | Aşırı Yük Koruması |
| 600 V | 0,1 V | 320 kΩ | 660 V |
| 45-66 Hz | 0,1 Hz | 320 kΩ | - |
Sürekliliktesti(RLO)
| Aralık (Otomatik aralık) | Çözünürlük | Açık Devre Gerilimi |
| 20 Ω/200 Ω/2.000 Ω | 0,01 Ω/0,1 Ω/1 Ω | > 4 V |
Yalıtımdirenciölçümü(RISO)
| Test gerilimleri | |||
| 1672 | 100-250-500-1.000 V | ||
| 1673 FC/1674 FC | 50-100-250-500-1.000 V | ||
| Test Gerilimi | Yalıtım Direnci Aralığı | Çözünürlük | Test Akımı |
| 50 V | 10 kΩ ila 50 MΩ | 0,01 MΩ | 50 kΩ'da 1 mA |
| 100 V | 10 kΩ ila 20 MΩ | 0,01 MΩ | 100 kΩ'da 1 mA |
| 20 MΩ ila 100 MΩ | 0,1 MΩ | ||
| 250 V | 10 kΩ ila 20 MΩ | 0,01 MΩ | 250 kΩ'da 1 mA |
| 20 MΩ ila 200 MΩ | 0,1 MΩ | ||
| 500 V | 10 kΩ ila 20 MΩ | 0,01 MΩ | 500 kΩ'da 1 mA |
| 20 MΩ ila 200 MΩ | 0,1 MΩ | ||
| 200 MΩ ila 500 MΩ | 1 MΩ | ||
| 1.000 V | 100 kΩ ila 200 MΩ | 0,1 MΩ | 1 MΩ'da 1 mA |
| 200 MΩ ila 1.000 MΩ | 1 MΩ | ||
Yalıtımöntesti(1674FC)
| Yalıtım ön güvenlik testi | Test Cihazı ile L, N ve PE arasında bağlantı gerekir. |
DalgalanmaKorumaCihazı(SPD)YalıtımRAMPTesti(VaristörTesti)IEC61643-11
| Test Gerilimi | Gerilim Aralıkları | Çözünürlük | Test Akımı | Hassasiyet |
| 500 V | 0 V ila 500 V Kademeli Rampa | 1 V | 1 mA | ± (%1,5 + 3 basamak) |
| 1.000 V | 0 V ila 1.000 V Kademeli Rampa | 1 V | 1 mA | ± (%1,5 + 3 basamak) |
YalıtımİzlemeCihazları(IMD)IEC61557-8
| Aralık | Çözünürlük | Not |
| 1 kΩ ila 10 kΩ | 1 kΩ | > 1 MΩ sadece >100 V gerilimlerle kullanılabilir |
| 10 kΩ ila 100 kΩ | 10 kΩ | |
| 100 kΩ ila 3 MΩ | 100 kΩ |
Devre ve hat empedansı (ZI Açma Kapamasız ve Yüksek Akım)
| Aralık Ayarı | Çözünürlük | Hassasiyet[1] |
| 10 Ω[2] | 0,001 Ω | Yüksek Akım mΩ modu: ± (%2 + 35 basamak) Açma Kapamasız (2 ve 3 kablolu) mod: ± (%3 + 6 basamak) |
| 20 Ω | 0,01 Ω | Yüksek Akım modu: ± (%2 + 4 basamak) |
| 200 Ω | 0,1 Ω | Açma Kapamasız mod: ± (%3) Yüksek Akım modu: ± (%2) |
| 2.000 Ω | 1 Ω | ± %6[3] |
- Nötr devre direnci < 20 Ω ve 30° değerine kadar sistem faz açısı için geçerlidir. Test işleminden önce test uçları sıfırlanmalıdır.
- Sadece Fluke Connect™ 1674 FC modeli.
- > 200 V şebeke gerilimi için geçerlidir.
Olası Toprak Hata Akımı (PEFC) Olası Kısa Devre akımı (PSC)
| Aralık | Aralık | Çözünürlük |
| 0 kA ila 50 kA | IK < 1.000 A | 1 A |
| IK ³ 1.000 A | 0,1 kA |
Hesaplama: Olası Toprak Hata Akımı (PEFC/IK) veya olası kısa devre akımı (psc/IK), ölçülen şebeke geriliminin sırasıyla ölçülen devre (L-PE) direncine veya hat (L-N) direncine bölünmesiyle belirlenir.
Gerilimdüşmesi(hatempedanstestiile)
| Aralık | Çözünürlük | Hassasiyet |
| 0,0 - %99,9 | %0,1 | Hat empedans ölçümlerinin hassasiyetini |
| göz önünde bulundurun |
Not: Gerilim düşmesi değeri, hat empedansı ölçümü ve girilen akım değerinden hesaplanır
RCD testleri, test edilen RCD tipleri
| RCD Tipi[1] | 1672 | 1673 FC | 1674 FC | |
| AC[2] | G[3] | • | • | • |
| AC | S[4] | • | • | • |
| A[5], F[6] | G | • | • | • |
| A, F | S | • | • | • |
| B, B+[7] | G | • | • | |
| B, B+ | S | • | • | |
| RDC-DD, RCD A/EV, RCD B/Mi[8] | • | • | ||
| GFCI | • | • | • | |
- V>265 AC için durdurulan RCD testi
- RCD testlerine yalnızca seçilen akım topraklama direnci ile çarpıldığında < 50 V ise izin verilir
- AC – AC'ye karşılık verir
- G – Genel, gecikmesiz
- S – Zaman gecikmeli
- A – AC ve darbeli sinyale karşılık verir
- F – AC, darbeli ve yüksek frekansa karşılık verir
- B, B+ - AC, darbeli sinyal, yüksek frekans ve düzgün DC'ye karşılık verir
- RDC-DD – 6 mA DC'lik artık akımlara karşılık verir
RCD açma kapama süresi testi (ΔT)
| Test İşlevi | RCD Akım Seçimi | ||||||
| 10 mA | 30 mA | 100 mA[1] | 300 mA[1] | 500 mA[1] | 1.000 mA[2] | Var[3] | |
| x½, 1 | • | • | • | • | • | • | • |
| x5 | • | • | • | ||||
| Rampa | • | • | • | • | • | • | • |
| Otomatik | • | • | • | ||||
Şebeke gerilimi 100 V – 265 V ac, 45/66 Hz
- Tip B RCD'ler, 195 V ila 265 V aralığında bir şebeke gerilimi gerektirir.
- Yalnızca Tip AC RCD'ler.
- Tip A RCD'ler 700 mA ile sınırlıdır ve bu, Tip B RCD'lerde mevcut değildir.
RCD Açma Kapama Akımı (IΔN) Ölçümü/Rampa Testi
| Akım Aralığı | Adım Aralığı | Bekleme Süresi | Ölçüm Hassasiyeti | |
| Tip G | Tip S | |||
%30 ila %110: RCD nominal akım[1] | IΔN değerININ %10’u[2] | 300 ms/adım | 500 ms/adım | ± %5 |
- Belirtilen açma kapama akımı aralıkları (IEC 61008-1): Tip A için %30 ila %150 IΔ N > 10 mA
Tip A için %30 ila %210 IΔ N = 10 mA Tip B için %20 ila %210
Tip AC için %50 ila %100
Tip A için %35 ila %140 (> 10 mA)
Tip A için %35 ila %200 (£ 10 mA)
Tip B için %50 ila %200
Topraklamadirencitesti(RE)-Yalnızca1673FCve1674FC
| Aralık | Çözünürlük | Frekans | Çıkış Gerilimi |
| 200 Ω/2.000 Ω | 0,1 Ω/1 Ω | 128 Hz | 25 V |
Faz sırası gösterimi
| Simge | Aralık | Ekran |
| Faz Sırası göstergesi etkin | 185 V ila 600 V | "1-2-3": veya yanlış faz için "3-2-1" |
Fluke 1674FC SCH Genel Özellikleri
SEZGİSELKULLANICIARABIRIMI VE KURULUM
Kolaylaştırılmış kullanıcı arabirimi, tam renkli dokunmatik ekran, akıllı cihazınız veya bir bilgisayar ile kolay kurulum için karmaşık çok seviyeli menüleri ortadan kaldırarak sahada geçirdiğiniz zamandan en iyi şekilde yararlanmanızı sağlar.
HIZLIVEDOĞRUTEST
Otomatik Test ve Otomatik Ölçüm Doğrulama işlevleriyle tesisat test hassasiyetini ve verimliliğini daha hızlı elde edin.
BASİTLEŞTİRİLMİŞ RAPORLAMAVE SONUÇLAR
Fluke TruTest™ yazılımının otomatik rapor içeriği oluşturma, Fluke Connect entegrasyonu ve tek dokunuşla raporlama özellikleriyle rapor oluşturma sürecini basitleştirin.
EK YETENEKLER:
- Sahada güncelleme - Düzenlemelerde veya geliştirme süreçlerinde yapılan değişiklikleri, test cihazına sahada uygulayabilirsiniz.
- Küçük ve hafiftir (1,6 kg'dan hafif), ellerinizi diğer işler için rahatça kullanabilmeniz için yastıklı boyun askısı ile gelir.
- Karmaşık çok seviyeli menüler olmadan hızlı gezinme için tam renkli dokunmatik ekran ve dokunsal döner düğme.
- Tüm gün test yapabilmeniz için şarj edilebilir 2500 mAh lityum iyon pil.
- Hareket halindeyken rahat şarj için hızlı şarj destekli standart USB-C şarj bağlantı noktası.
- Tesisat test cihazınızı ve aksesuarlarınızı taşımak ve korumak için yeni tasarlanan profesyonel sert çanta.
- RCD korumalı elektriksel devreler için açma kapama modu olmayan devre testlerinden daha hızlı ölçümlere yönelik ek yüksek akım devre modu.
- Yalıtım İzleme Cihazları (IMD) testleri.
- Dalgalanma Koruma Cihazı (SPD) işlevsel testi.
- Gerilim düşmesi ölçüm işlevi.
- En yüksek devre testi değerinin kolayca değerlendirilmesine yönelik devre testleri için Z Max belleği.
- Hızlı, güvenilir ve hassas test ucu ve şebeke kablosu dengelemesi sağlayan eşsiz sıfır adaptörü.
- Şebeke kablosu kullanılarak L-N, L-PE ve N-PE arasındaki gerilim ölçümlerinin eş zamanlı olarak okunması. Ölçüm bağlantılarının değiştirilmesi gerekmez.
- Paralel RCD açma kapama akımı ve açma kapama süresi ölçümü (RCD tip AC, A, B, F ve GFCI).
- PEFC veya PSC ve devre empedansı ölçümünü paralel olarak yapar, bunları ikili ekranda birlikte görüntüler.
- Halka testi, test uçlarını değiştirmeden gerekli giriş soketlerini seçmenizi sağlar.
- Motor sargılarını ölçmek için düşük test akımı (10 mA) ile süreklilik testi.
- Toprak Gerilimi Dokunmatik Yüzeyi, 50 V'tan yüksek toprak gerilimlerini tespit ederek olası tehlikeli durumları gösterir
