Fluke 1736/EUS Üç Fazlı Güç Kalitesi Kayıt Cihazı (Enerji Analizörü)
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Fluke 1736 Üç Fazlı Güç Kayıt Cihazı
Fluke 1736, enerji, yük ve temel güç kalitesi çalışmaları için tasarlanmış, Fluke Connect uyumlu üç fazlı bir güç kayıt cihazıdır. Her ortalama periyodunda 500'den fazla güç kalitesi parametresini otomatik olarak yakalar ve kaydeder. Optimize edilmiş kullanıcı arayüzü, esnek akım probları ve yaygın bağlantı hatalarını dijital olarak doğrulayıp düzelten akıllı ölçüm doğrulama işlevi, kurulumu kolaylaştırır ve ölçüm belirsizliğini azaltır. İhtiyaç duyulduğunda lisans yükseltmesiyle 1738 özelliklerine geçiş yapılabilir.
Fluke 1736 Hangi Çalışma İçin Doğru Seçim?
Fluke 1736, enerji, yük ve temel güç kalitesi çalışmaları için tasarlanmıştır; enerji tüketiminin ve yük profilinin belirlenmesi, kapasite planlaması ve harmonik seviyelerinin kontrolü için yeterlidir. İhtiyaç arttığında 1738 seviyesine yükseltilebilir yapıdadır.
Fluke 1736 / 1738 Karşılaştırma
| Model | Ek özellik |
|---|---|
| 1736 (bu ürün) | 1738 seviyesine yükseltilebilir |
| 1738 | EN 50160 Güç Kalitesi Sağlık Özeti |
Öne Çıkan Özellikler
- 1000 V'a kadar gerilim, ±(%0,2 + %0,01) doğruluk
- iFlex 1500/3000/6000 A ve i40s-EL akım probu desteği
- Gerilim ve akımda 2. – 50. harmonikler, THD ve dengesizlik
- Güç, güç faktörü ve enerji kaydı
- Akıllı ölçüm doğrulama: bağlantı hatalarının dijital olarak düzeltilmesi
- Fluke Connect ile uzaktan izleme ve ekip paylaşımı
- Energy Analyze Plus yazılımı ile grafik ve ayrıntılı raporlar
- 1738 seviyesine yükseltilebilir yapı
Bağlantı Hatalarına Son
Güç kayıtlarında en sık yaşanan sorun, ters takılmış bir akım probu veya yanlış faz sırası nedeniyle günlerce süren kaydın kullanılamaz hale gelmesidir. 1736/1738'in akıllı doğrulama işlevi bu hataları kurulum sırasında tespit eder ve çoğunu dijital olarak düzeltir. Fluke Connect ile kayıt uzaktan izlenebildiği için sorun erken fark edilir.
Kullanım Alanları
- Enerji etütleri ve yük çalışmaları
- Temel güç kalitesi kaydı: harmonikler, dengesizlik
- Kompanzasyon ve trafo kapasite analizleri
- Uzun süreli tüketim izleme
İlgili Ürünler ve Kategoriler
- Tüm güç analizörleri
- Güç analizörü aksesuarları ve iFlex probları
- Test ve Ölçü Aletleri
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 24 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke 1736 1738 seviyesine yükseltilebilir mi?
Evet, Fluke 1736 1738 seviyesine yükseltilebilir yapıdadır.
Fluke 1736 ile 1738 arasındaki fark nedir?
1738 ek olarak EN 50160 Güç Kalitesi Sağlık Özeti sunar.
Fluke 1736 kaç parametre kaydeder?
Her ortalama periyodunda 500'den fazla güç kalitesi parametresini otomatik kaydeder.
1736 ile 1738 arasındaki fark nedir?
1738, EN 50160 tabanlı Güç Kalitesi Sağlık Özeti ve gelişmiş analiz özellikleri sunar; 1736 lisansla 1738'e yükseltilebilir.
Veriler nasıl raporlanır?
Birlikte verilen Fluke Energy Analyze Plus yazılımıyla grafik ve ayrıntılı raporlar oluşturulur.
Fluke 1736 kalibrasyon sertifikalı alınabilir mi?
Evet. Enerji ve güç kalitesi raporlarının referans alınabilmesi için analizörün kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke 1736, 24 ay garanti ile sunulmaktadır.
| Fluke 1736/EUS Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | 1736/EUS |
| Ürün Kodu | FLUKE-1736/EUS |
| Ürün Grubu | Güç Analizörleri |
| Garanti Süresi | 24 Ay |
| Fluke 1736/EUS Teknik Özellikleri | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Hassasiyet | |||||||||
| Parametre | Aralık | Maks. çözünürlük | Referans koşullarda yapısal hassaslık (değerin %`si + tam aralığın %`si) | ||||||
| Gerilim | 1000 V | 0,1 V | ± (%0,2 + %0,01) | ||||||
| Akım | i17xx-flex 1500 12” | 150 A 1500 A | 0,1 A 1 A | ± (%1 + %0,02) ± (%1 + %0,02) | |||||
| i17xx-flex 3000 24” | 300 A 3000 A | 1 A 10 A | ± (%1 + %0,03) ± (%1 + %0,03) | ||||||
| i17xx-flex 6000 36” | 600 A 6000 A | 1 A 10 A | ± (%1,5 + %0,03) ± (%1,5 + %0,03) | ||||||
| i40s-EL pens | 4 A 40 A | 1 mA 10 mA | ± (%0,7 + %0,02) ± (%0,7 + %0,02) | ||||||
| Frekans | 42,5 Hz - 69 Hz | 0,01 Hz | ± (%0,1%) | ||||||
| Aux girişi | ± 10 V dc | 0,1 mV | ± (%0,2 + %0,02) | ||||||
| Gerilim min/maks | 1000 V | 0,1 V | ± (%1 + %0,1) | ||||||
| Akım min/maks | Aksesuara göre tanımlanır | Aksesuara göre tanımlanır | ± (%5 + %0,2) | ||||||
| Gerilim üzerindeki THD (Toplam Harmonik Distorsiyon) | %1000 | %0,1 | ± 0,5 | ||||||
| Akımüzerindeki THD (Toplam Harmonik Distorsiyon) | <%1000 | <%0,1 | ± 0,5 | ||||||
| Gerilim harmonikleri 2.ci... 50. | 1000 V | 0,1 V | ≥ 10 V: okumanın %5`i < 10 V: ± 0,5V | ||||||
| Akım harmonikleri 2.ci... 50. | Aksesuara göre tanımlanır | Aksesuara göre tanımlanır | Akım aralığının ≥ %3`ü: değerin ± %5`i Akım aralığının < %3`ü: aralığın ± %0,15`i | ||||||
| Dengesizlik | %100 | %0,1 | ± 0,2 | ||||||
| Yapısal belirsizlik ± (değer %`si + aralık %`si)1 | |||||||||
| Parametre | Etki miktarı | iFlex1500-12 150 A/1500 A | iFlex3000-24 300 A/3000 A | iFlex6000-36 600/6000 A | i40s-EL 4 A/40 A | ||||
| Aktif Güç P Aktif Enerji Ea | PF ≥ 0,99 | %1,2 + %0,005 | %1,2 + %0,0075 | %1,7 + %0,0075 | %1,2 + %0,005 | ||||
| Görünür güç S Görünür Enerji Eap | 0 ≤ PF ≤ 1 | %1,2 + %0,005 | %1,2 + %0,0075 | %1,7 + %0,0075 | %1,2 + %0,005 | ||||
| Reaktif güç Q Reaktif Enerji Er | 0 ≤ PF ≤ 1 | Ölçülen görünür gücün %2,5`i | |||||||
| Güç Faktörü PF Deplasman Güç FaktörüDPF/cosϕ | – | ± 0,025 | |||||||
| Aralık1%`sinde ek belirsizlik | VP-N > 250 V | %0,015 | %0,0225 | %0,0225 | %0,015 | ||||
1Aralık = 1000 V x I aralık Referans koşullar:
•Çevresel:23°C ±5°C, en az 30 dakika süreyle cihaz çalışması, harici elektriksel/manyetik alan yok, RH < %65
•Giriş koşulları:Cosϕ/PF=1, Sinüs sinyali f=50 Hz/60 Hz, güç kaynağı 120 V/230 V ±%10 .
•Akım ve güç teknik özellikleri: Giriş gerilimi 1 ph: 120 V/230 V veya 3 ph wye/delta: 230 V/400 V Giriş akımı: I > Irange %10`u
•Orta konumda clamp veya Rogowski bobininin birincil iletken
•Sıcaklık katsayısı:28°C üzerindeki veya 18°C altındaki her bir °C için 0,1 x oranında belirtilen hassasiyet ekleyin. Doğrudan bağlantı veya WiFi arayüzü üzerinden dosya aktarımı ve uzaktan kumanda
| Elektriksel Teknik Özellikler | ||
| Güç kaynağı | ||
| Gerilim aralığı | Ölçüm devresinden güç verilirken emniyet fiş girişi kullanıldığında 100 V ile 500 V | |
| Standart güç kablosu kullanarak (IEC 60320 C7) 100 V ile 240 V | ||
| Güç tüketimi | Maksimum 50 VA (IEC 60320 girişi kullanılarak güç verildiğinde maks. 15 VA) | |
| Verim | ≥ %68,2 (enerji verimliliği düzenlemeleri uyarınca) | |
| Maksimum yüksüz güç tüketimi | Sadece IEC 60320 giriş kullanılarak güç verildiğinde < 0,3 W | |
| Şebeke güç frekansı | 50/60 Hz ±%15 | |

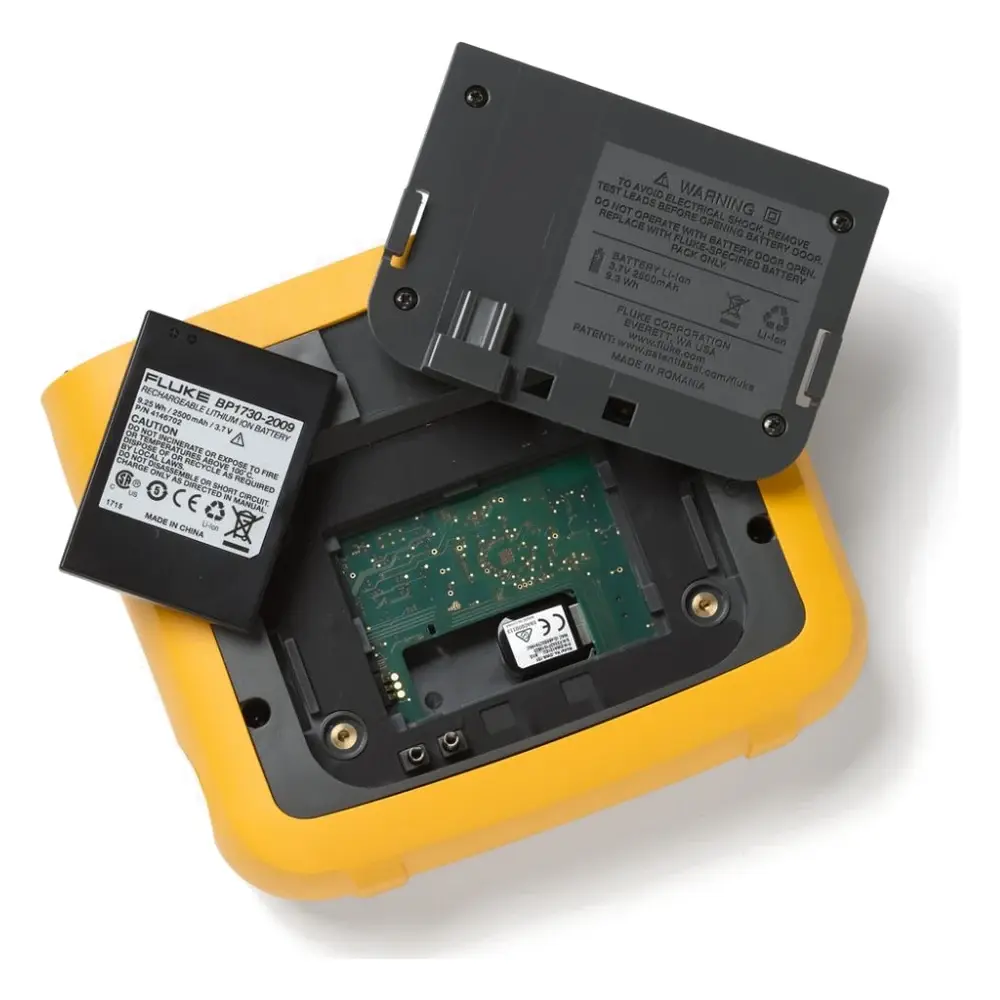

| Pil | Li-ion 3,7 V, 9,25 Wh, kullanıcı tarafından değiştirilebilir | |
| Pille çalışma süresi | Standart çalışma modunda dört saat, güç tasarrufu modunda 5,5 saat | |
| Şarj süresi | < 6 saat | |
| Veri toplama | ||
| Çözünürlük | 16 bit eşzamanlı örnekleme | |
| Örneklemefrekansı | 50/60 Hz`de 10,24 kHz, şebeke frekansı ile senkronize | |
| Giriş sinyali frekansı | 50/60 Hz (42,5 ile 69 Hz) | |
| Devre türleri | 1-ϕ, 1-ϕ IT, bölünmüş faz, 3-ϕ delta, 3- wye, 3-ϕ wye IT, 3-ϕ wye dengeli, 3-ϕϕ Aron/Blondel (2-elemanlı delta), 3-ϕ delta açık ayak, yalnız akım (güç çalışmaları) | |
| Veri saklama | Dahili flash bellek (kullanıcı tarafından değiştirilemez) | |
| Bellek boyutu | 1 dakikalık aralıklarla ve 500 olay ile tipik olarak 8 haftalık 10 kayıt oturumu1 | |
| Temel aralık | ||
| Ölçülenparametreler | Gerilim, akım, aux, frekans, THD V, THD A, güç, güç faktörü, esas güç, DPF, enerji | |
| Ortalama aralık | Seçilebilen kullanıcı: 1 sn., 5 sn., 10 sn., 30 sn., 1 dak., 5 dak., 10 dak., 15 dak., 30 dak. | |
| Ortalama süre min/maks değerler | Voltaj, Akım: Tam döngü RMS, yarım döngüde bir güncellenir (IEC61000-4-30 uyarınca URMS1/2 Aux , Güç: 200ms | |
| Talep Aralığı (Enerji Ölçüm Cihazı Modu) | ||
| Ölçülenparametreler | Enerji (Wh, varh, VAh), PF, Maksimum talep, enerji maliyeti | |
| Ara | Seçilebilen kullanıcı: 5 dk, 10 dk, 15 dk, 20 dk, 30 dk, kapalı | |
| Güç kalitesi ölçümleri | ||
| Ölçülen parametre | Voltaj, frekans, dengesizlik, gerilim harmonikleri, THD V, akım, harmonikler, THD A, TDD | |
| Ortalama aralık | 10 dk | |
| Tek başına harmonikler | 2.ci ...50.ci harmonik | |
| Toplam harmonik distorsiyon | 50 harmonik üzerinde hesaplandı | |
| Olaylar | Voltaj: düşüş, artış, kesinti, akım: ani akım | |
| Tetiklenen kayıtlar | Tam döngü RMS, voltaj ve akımın her yarım döngüsünde bir güncellenir (IEC61000-4-30uyarıncaUrms1/2) Gerilim ve akım dalga biçimi | |
| Standartlarla Uyumluluk | ||
| Harmonikler | IEC 61000-4-7: Sınıf1 IEEE 519 (kısa süreli harmonikler) | |
| Güç kalitesi | 61000-4-30 Sınıf S, IEC62586-1 (PQI-S cihazı) | |
| Güç | IEEE 1459 | |
| Güç kalitesi uyumluluğu | EN50160 (ölçülen parametreler için) | |
| Arabirimler | ||
| USB-A | USB flash sürücü aracılığıyla dosya aktarımı, bellenim güncellemeleri, maks. besleme akımı: 120 mA | |
| WiFi | ||
| Bluetooth | Fluke Connect® 3000 serisi modüllerden yardımcı ölçüm verilerini okuma (1738 veya1736 yükseltmeseçeneğini gerektirir) | |
| USB-mini | Bilgisayara veri indirme cihazı | |
| Gerilim girişleri | ||
| Giriş sayısı | 4 (3 faz ve nötr) | |
| Maksimum giriş gerilimi | 1000 Vrms, CF 1.7 | |
| Giriş empedansı | 10 MΩ | |
| Bant genişliği | 42,5 Hz - 3,5 kHz | |
| Ölçekleme | 1:1 ve değişken | |
| Ölçüm kategorisi | 1000 V CAT III/600 V CAT IV | |
| Akım girişleri | ||
| Giriş sayısı | 4, mod takılan sensöre göre otomatik olarak seçilir | |
| Giriş gerilimi | Kıskaçlı giriş: 500 mVrms/50 mVrms; CF 2.8 | |
| Rogowski bobini girişi | 50 Hz`de 150 mVrms/15 mVrms, 60 Hz`de 180 mVrms/18 mVrms; CF 4; tümü nominal prob aralığında | |
| Aralık | 1 A ile 150 A/10 A ile 1500 A, 12 inçlik i17XX-flex1500 ince esnek akım probu ile | |
| 3 A ile 300 A/30 A ile 3000 A, 24 inçlik i17XX-flex3000 ince esnek akım probu ile | ||
| 6 A ile 600 A/60 A ile 6000 A, 36 inçlik i17XX-flex6000 ince esnek akım probu ile | ||
| 40 mA ile 4 A/0,4 A ile 40 A, 40 A i40s-EL pens ile | ||
| Bant genişliği | 42,5 Hz - 3,5 kHz | |
| Ölçekleme | 1:1 ve değişken | |
| Yardımcı girişler | ||
| Giriş sayısı | 2 | |
| Giriş aralığı | 0 ile ± 10 V dc, 1 okuma/sn | |
| Ölçek faktörü | Format: mx + b (kazanç ve offset) kullanıcı tarafından yapılandırılabilir | |
| Gösterilen birimler | Kullanıcı tarafından yapılandırılabilir (7 karakter, örneğin, °C, psi veya m/s) | |
| strong>Kablosuz bağlantı | ||
| Giriş sayısı | 2 | |
| Desteklenen modüller | Fluke Connect®3000 serisi | |
| Alım | 1 okuma/sn | |
1Olası kayıt oturumlarının sayısı ve kayıt süresi kullanıcı gereksinimlerine göre değişir.
Fluke 1736/EUS Genel Özellikleri
4 dahili akım probu ile üç aşamanın hepsini ve nötrü ölçün.
- Kapsamlı kayıt: 20`nin üzerinde kayıt oturumu cihaza kaydedilebilir. Aslında, ölçüm eğilimlerini hiçbir zaman kaybetmemeniz için ölçülen tüm değerler otomatik kaydedilir. Bu değerler kayıt oturumları sırasında ve gerçek zamanlı analiz için indirme öncesinde dahi gözden geçirilebilir.
- Düşüşleri, artışları ve ani akımları yakalayın: Güç kalitesi sorunlarının olası temel nedenlerini belirlemek için, tarih, zaman damgası ve şiddetin yanı sıra olay dalga biçimi anlık görüntüsü ve yüksek çözünürlük RMS profilini içerir.
- Parlak, renkli dokunmatik ekran: Tam grafik ekranla, kullanışlı saha analizlerini ve veri kontrollerini gerçekleştirin.
Optimize kullanıcı arabirimi: Çabuk, yönlendirmeli, grafik kurulumla her zaman doğru veriyi yakalayın ve akıllı doğrulama işleviyle bağlantılarınız hakkındaki belirsizliği azaltın.
- Ön panel veya Fluke Connect Uygulaması vasıtasıyla komple ‘yerinde’ kurulum: İndirme ve kurulum için iş yerine dönmeye veya elektrik paneline bir bilgisayar getirmeye gerek yok.
- Tam entegre kayıt: Aynı anda iki adede kadar ek parametreyi (Fluke Connect kablosuz dijital multimetre veya modülde bulunan hemen hemen tüm parametreler*) kaydetmek için diğer Fluke Connect cihazlarını Fluke 1738`e bağlayın.
- Energy Analyze Plus uygulama yazılımı: Otomatik raporlama sistemimizle, enerji tüketimi ve güç kalitesi ve sağlık durumunun tüm detaylarını indirin ve analiz edin.
En yaygın parametrelerin kaydı
En kritik 3 faz güç parametrelerini ölçmek için tasarlanmış 1736 ve 1738, aynı anda rms voltajını, rms akımını, voltaj ve akım olaylarını, voltaj ve akım THD`sini, 50. harmoniğe kadar voltaj ve akım harmoniklerini, aktif gücü, reaktif gücü, güç faktörünü, aktif enerjiyi reaktif enerjiyi ve daha fazlasını kaydedebilir. Bir yıldan fazla veri kaydedebilecek bellekle,1736 ve 1738 başka durumlarda gözden kaçırılabilecek olan aralıklı veya belirlemesi güç sorunları ortaya çıkarabilmektedir.
Kolay kullanım
Dört akım probu ayrı ayrı bağlanır, cihaz, probları otomatik algılar ve ölçekler. İnce akım probları, dar kondüktör alanlarından kolayca geçecek şekilde tasarlanmıştır ve hemen hemen tüm uygulamalarda, yüksek hassasiyet için 150 veya 1500 A olarak kolayca ayarlanabilir. Yenilikçi dolaşmasız gerilim ucu bağlantıyı kolay ve güvenli hale getirirken, cihazın akıllı `Bağlantı Doğrulama` özelliği cihazın doğru bağlanmasını sağlar ve yaygın bağlantı sorunlarını ölçüm uçlarını çıkarmak gerekmeksizin dijital olarak düzeltebilmektedir. Ayrılabilir güç kaynağına, ölçülen devreden kolay ve güvenli bir şekilde güç verilebilir; elektrik prizi aramaya ve kayıt yerine birden fazla bağlantı kablosuyla ulaşmaya gerek kalmaz.
Analiz ve Raporlama
Kayıtlı verileri kaydetmek işin sadece bir kısmı. Verileri elde ettikten sonra, kurumunuz veya müşterileriniz tarafından kolayca paylaşılıp anlaşılabilecek faydalı bilgi ve raporları oluşturmanız da gerekli. Fluke Energy Analyze Plus yazılımı bu işi olabildiğince kolaylaştırıyor.
Güçlü analiz araçları ve dakikalar içinde özel raporlar oluşturma özelliğiyle, bulgularınızı iletebilecek ve sorunları hızla çözecek, böylece sistem güvenilirliğini ve tasarrufları maksimuma çıkarabileceksiniz. Ölçülen tüm parametreleri hızla ve kolayca karşılaştırın Çoğu yaygın ölçüm bağlantılarını dijital olarak düzelten akıllı doğrulama işlevi
Veri indirmek bundan daha kolay ve esnek olamazdı:
§ Doğrudan cihazın USB bağlantı noktasına takılan bir USB flash sürücüye indirin § Ölçümleri Fluke Connect mobil uygulama ve masaüstü yazılımıyla uzaktan görüntüleyebilir, daha güvenli çalışma mesafelerini sürdürerek kişisel koruma ekipmanı ve gereksiz saha ziyaretlerine ve kontrollerine olan ihtiyacı azaltabilirsiniz* *Tüm modeller tüm bölgelerde sunulmaz. Yerel Fluke temsilcinize sorun. Cihaz: 19,8 cm x 16,7 cm x 5,5 cm Güç Kaynağı: 13,0 cm x 13,0 cm x 4,5 cm Güç kaynağı takılı halde cihaz: 19,8 cm x 16,7 cm x 9 cm
| Çevreye bağlı özellikleri | |
| Çalışma sıcaklığı | -10°C ile +50°C |
| Depolama sıcaklığı | -20°C ile +60°C , pille -20°C ile +50°C |
| Çalışma nemi | 10°C ile 30°C maks. % 95 bağıl nem 30°C ile 40°C maks. % 75 bağıl nem 40°C ile 50°C maks. % 45 bağıl nem |
| Çalışma yüksekliği | 2000 m (4000 m`ye kadar 1000 V CAT II/600 V CAT III/300 V CAT IV değerlerine düşürün) |
| Depolama yüksekliği | 12.000 m |
| Muhafaza | EN60529 uyarınca IP50 |
| Titreşim | MIL-T-28800E, Tip 3, Sınıf III, Stil B |
| Güvenlik | IEC 61010-1 IEC Şebeke Girişi: Aşırı gerilim kategorisi II, Kirlilik Derecesi 2 Gerilim Terminalleri: Aşırı gerilim kategorisi IV, Kirlilik Derecesi 2 |
| IEC 61010-2-031: CAT IV 600 V / CAT III 1000V | |
| ElektromanyetikUyumluluk (EMC) | EN 61326-1: Endüstriyel CISPR 11: Grup 1, Sınıf A |
| Sıcaklık katsayısı | 0,1 x hassaslık özelliği/°C |
| GenelTeknik Özellikler | |
| Renkli LCD ekran | 4,3 inç aktif matris TFT, 480 piksel x 272 piksel, rezistif dokunmatikekran |
| Boyutlar | |
| Ağırlık | Cihaz: 1,1 kg ;Güç Kaynağı: 400 g |
| Kılıf koruma | Kensington kilidi yuvası |
