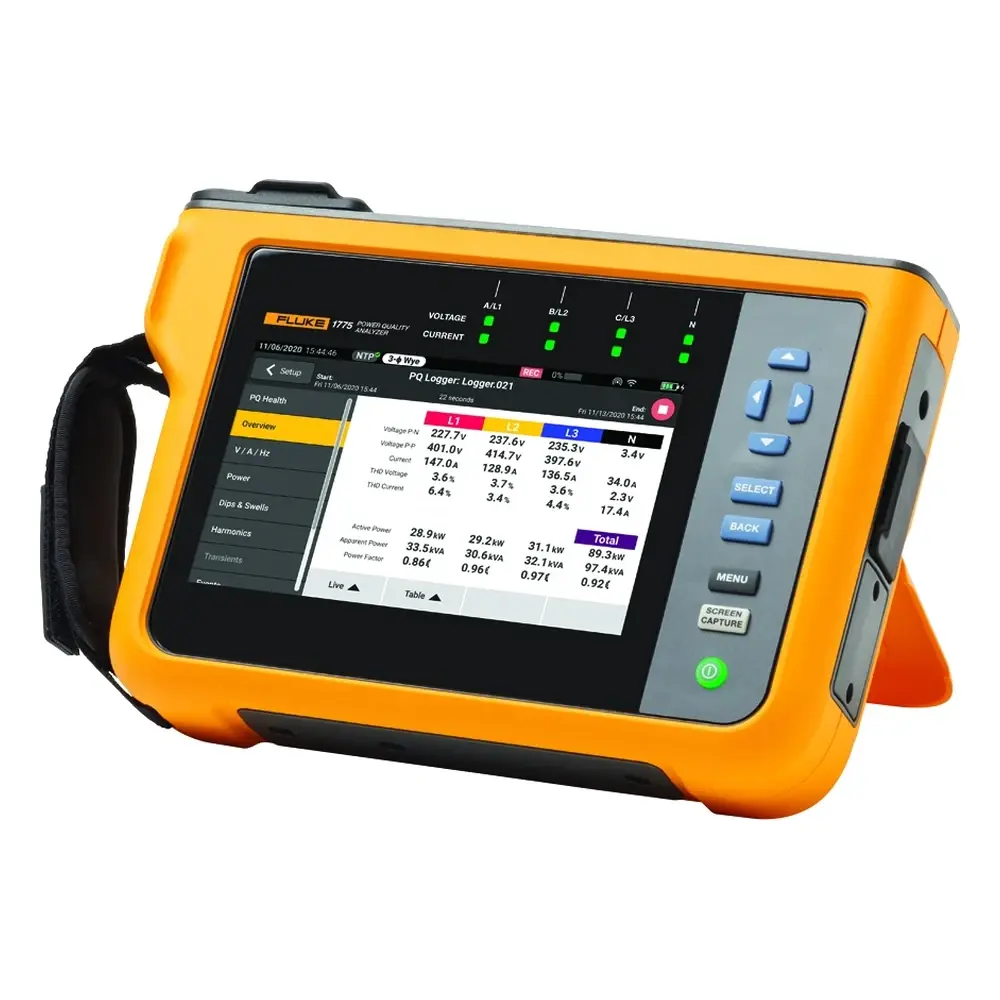

Fluke 1775 Üç Fazlı Güç Kalitesi Analizörü (Enerji Analizörü)
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Fluke 1775 Üç Fazlı Güç Kalitesi Analizörü
Fluke 1775, Fluke 1770 serisinin transient yakalamalı modeldir. 1770 serisi; güç kalitesi ölçüm cihazlarının sahadaki sorun giderme işlevlerini, bağımsız bir güç kalitesi analizörünün güçlü kayıt ve analiz yetenekleriyle tek bir el tipi cihazda birleştirir. Varsayılan olarak 500'den fazla güç kalitesi parametresini otomatik yakalar; rehberli kurulum, sisteme uygun parametrelerin doğru seçilmesini kolaylaştırır. ±8 kV'a kadar geçici gerilimleri 1 MS/sn örnekleme ile yakalar; mıknatıslı problar, askı kiti, WiFi/BLE modülü ve yumuşak çanta ile gelir.
Fluke 1775 Hangi Analiz İçin Doğru Seçim?
Fluke 1775, ±8 kV'a kadar geçici gerilimleri 1 MS/sn örneklemeyle yakalar. Kapasitör bankalarının devreye girmesi, büyük yüklerin anahtarlanması veya yıldırım kaynaklı aşırı gerilimlerin elektronik ekipmanlara zarar verdiği tesislerde kök neden analizi için uygundur.
Fluke 1770 Serisi Karşılaştırma
| Model | Transient yakalama | Bellek |
|---|---|---|
| 1773 | Yok | 8 GB dahili (microSD ile genişletilebilir) |
| 1775 (bu ürün) | ±8 kV, 1 MS/sn | 8 GB dahili (microSD ile genişletilebilir) |
| 1777 | ±8 kV, 20 MS/sn'ye kadar | 32 GB microSD (takılı) |
Öne Çıkan Özellikler
- 4 gerilim girişi (3 faz ve nötr, PE referanslı), 1000 V CAT III / 600 V CAT IV
- 24 bit eşzamanlı örnekleme, 50/60 Hz'de 80 kS/sn
- 30 kHz'e kadar harmonik ve süper harmonik ölçümü
- IEC 61000-4-30 Sınıf A uyumlu ölçüm (100–690 V nominal gerilimler)
- Çökme, yükselme, kesinti ve şebeke sinyalizasyonu (110–3000 Hz) kaydı
- 8 GB dahili bellek (microSD ile genişletilebilir)
- Ölçülen devreden doğrudan besleme
- Kayıt sürerken verilerin anında görüntülenmesi; Energy Analyze Plus ile analiz ve raporlama
Oturum Bitmeden Analiz
Klasik güç kalitesi kaydedicilerinde sonuçları görmek için kaydın bitmesi beklenir. 1770 serisinde kayıtlı veriler oturum devam ederken görüntülenebilir, indirilebilir ve paylaşılabilir. "PQ ölçüm cihazı" modu sahada canlı değerleri gösterirken "kaydedici" modu arka planda uzun süreli kaydı sürdürür.
1773, 1775 ve 1777 Farkı
1773 temel modeldir ve transient yakalama içermez. 1775, ±8 kV transientleri 1 MS/sn ile yakalar. 1777 ise 20 MS/sn örnekleme, 500.000 noktalık transient kaydı ve 32 GB bellekle en hızlı geçici olayları ayrıntılı olarak kaydeder.
Kullanım Alanları
- Güç kalitesi sorun giderme ve kök neden analizi
- Uzun süreli güç kalitesi ve enerji kaydı
- Yıldırım, anahtarlama ve kapasitör devreye girme kaynaklı transientlerin yakalanması
- Standartlara uygunluk değerlendirmeleri
İlgili Ürünler ve Kategoriler
- Tüm güç analizörleri
- Güç analizörü aksesuarları ve iFlex probları
- Test ve Ölçü Aletleri
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 24 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke 1775 hangi transientleri yakalar?
±8 kV'a kadar geçici gerilimleri 1 MS/sn örnekleme hızıyla yakalar.
Fluke 1775 ile 1777 arasındaki fark nedir?
1777 transientleri 20 MS/sn'ye kadar örneklemeyle daha ayrıntılı yakalar ve 32 GB microSD kartla gelir; Fluke 1775 1 MS/sn örnekleme sunar.
Fluke 1775 transient yakalar mı?
Evet. ±8 kV transientleri 1 MS/sn örnekleme ile yakalar.
Kaç parametre kaydeder?
Varsayılan olarak 500'den fazla güç kalitesi parametresini otomatik yakalar.
Bellek kapasitesi nedir?
8 gb dahili bellek (microsd ile genişletilebilir).
Fluke 1775 kalibrasyon sertifikalı alınabilir mi?
Evet. Enerji ve güç kalitesi raporlarının referans alınabilmesi için analizörün kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke 1775, 24 ay garanti ile sunulmaktadır.
| Fluke 1775 Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | 1775 |
| Ürün Kodu | FLUKE-1775 |
| Ürün Grubu | Güç Analizörleri |
| Garanti Süresi | 24 Ay |
| Fluke 1775 Teknik Özellikleri | ||||
|---|---|---|---|---|
| Temel Özellikler | 1770 Serisi (1773-1775-1777) Üç Fazlı Güç Kalitesi Analizörleri | |||
| Gerilim girişleri | ||||
| Giriş sayısı | 4 giriş, 3 faz ve nötr PE referanslı (5 konektör) | |||
| Ölçüm kategorisi | 1.000 V CAT III/600 V CAT IV | |||
| Maksimum giriş gerilimi | 1.000 V rms / 1.000 V dc (1.700 Vpk) | |||
| Nominal gerilim aralığı | Wye ve tek faz: değişken (50 V - 1.000 V) Delta: Değişken (100 V - 1.000 V) Nominal gerilimler için IEC 61000-4-30 Sınıf A uyumluluğu (Vdin) 100 V - 690 V | |||
| Giriş empedansı | P-P ile P-N arasında 10 MΩ, P-PE ile N-PE arasında 5 MΩ | |||
| Bant genişliği | Transientler hariç PQ ölçümleri için DC - 30 kHz | |||
| Çözünürlük | 24 bit eşzamanlı örnekleme | |||
| Örnekleme frekansı | 50/60 Hz'de 80 kS/sn | |||
| Ölçekleme | 1:1, potansiyel transformatörlerin kullanımı için değişken | |||
| Gerilim transientleri | ||||
| Ölçüm aralığı | ±8 kV | |||
| Örnekleme hızı | 1775: 1 MS/sn 1777: 1 MS/sn, 20 MS/sn | |||
| Bant genişliği | DC - 1 MHz | |||
| Tetikleyici | Ayarlanabilir tetik seviyesi. 1,5 kHz üzeri yüksek frekanslı bileşenlerde tetikler | |||
| Çözünürlük | 14 bit eşzamanlı örnekleme | |||
| Akım girişleri | ||||
| Giriş sayısı | 4 giriş, 3 faz ve Nötr; aralık, takılan sensöre göre otomatik olarak seçilir | |||
| Aralık | AC | i17XX-FLEX1500 12 ile 1 A - 1.500 A i17XX-FLEX1500 24 ile 1 A - 1.500 A i17XX-FLEX3000 24 ile 3 A - 3.000 A i17XX-FLEX6000 36 ile 6 A - 6.000 A Pens i40s-EL ile 40 mA - 40 A Pens i400s-EL ile 4 A - 400 A | ||
| DC | 80i-2010-EL pens ile 20 A - 2.000 A | |||
| Bant genişliği | DC - 30 kHz | |||
| Çözünürlük | 24 bit eşzamanlı örnekleme | |||
| Örnekleme frekansı | 50/60 Hz'de 80 kS/sn | |||
| Ölçekleme | 1:1, değişken | |||
| Giriş gerilimi | Pens: 50 mV / 500 mV rms; CF 2,8 Rogowski Bobini: 50 Hz'de 15 mV / 150 mV rms, 60 Hz'de 18 mV / 180 mV rms; CF 4 tümü nominal prob aralığında | |||
| Giriş empedansı | 11 kΩ | |||
| Aux girişleri | ||||
| 17xx-AUX adaptörüyle kablolu bağlantı | ||||
| Giriş sayısı | 2 | |||
| Giriş aralığı | Direkt: 0 V dc - ± 10 V dc 0 V - 1.000 V dc | |||
| Giriş empedansı | Direkt: 2,92 MΩ | |||
| Ölçek faktörü | Format: mx + b (kazanç ve ofset) kullanıcı tarafından yapılandırılabilir | |||
| Gösterilen birimler | Kullanıcı tarafından yapılandırılabilir (8 karaktere kadar; örneğin °C, psi veya m/sn) | |||
| Temel özellikler | 1770 Serisi Üç Fazlı Güç Kalitesi Analizörleri | |||
| Veri toplama gerilimi ve akımı | ||||
| Giriş şebeke frekansı | DC, 50/60 Hz ± %15 (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz) | |||
| Topolojiler | 1-φ, 1-φ IT, Bölünmüş faz, 3-φ delta, 3-φ wye IT, 3-φ Aron/Blondel (2 elemanlı delta), 3-φ delta açık bacak, 3-φ yüksek bacaklı delta | |||
| Veri saklama | Fluke 1773/1775: Dahili 8 GB (microSD kartla genişletilebilir) Fluke 1777: 32 GB microSD kart (takılı) | |||
| Bellek boyutu | 1 dakikalık aralıklarla ve 100 olay ile tipik olarak 8 haftalık 10 kayıt oturumu. Olası kayıt oturumlarının sayısı ve kayıt süresi kullanıcı gereksinimlerine göre değişir. | |||
| Gerçek zamanlı hassaslık | Dahili: 3 ppm (günde 0,26 sn, ayda 8 sn) NTP (internet saati): İnternet gecikmesine bağlı şekilde, UTC mutlak değeri için tipik olarak 0,1 sn'den az GPS: UTC mutlak değeri için 1 ms'den az | |||
| Trend aralığı | ||||
| Ölçülen parametre | Kullanım kılavuzuna bakın | |||
| Trend aralığı | Kullanıcı tarafından seçilebilen: 1 sn, 3 sn, 5 sn, 10 sn, 30 sn, 1 dk, 5 dk, 10 dk, 15 dk, 30 dk | |||
| Ortalama min/maks değer aralığı | Voltaj, Akım: ½ döngü RMS (50 Hz'de 20 ms, 60 Hz'de 16,7 ms) Aux, Güç: 200 ms | |||
| Toplam harmonik bozulma | Gerilim ve akım için THD (toplam harmonik distorsiyon) 50 harmonik üzerinden hesaplanmıştır | |||
| Güç kalitesi ölçümleri | ||||
| Ölçülen parametre | Kullanım kılavuzuna bakın | |||
| Harmonikler | h0 … h50 Gerilim, akım ve güç için RMS ve esas % h11'e kadar gerilim ve akım için faz açıları | |||
| Ara harmonikler | ih0 … ih50 Gerilim ve akım için RMS ve esas % | |||
| Supraharmonikler | 200 Hz kutular ile 2 - 9 kHz 2 kHz kutular ile 9 - 30 khz Gerilim ve akım için RMS | |||
| Harmonik ölçümü yöntemi | IEC 61000-4-7 uyarınca gruplandırılmış, alt gruplara ayrılmış ve tek başına harmonik kutuları. Yapılandırılan PQ standardına göre otomatik olarak seçilen veya kullanıcı tarafından yapılandırıla- bilen yöntem | |||
| Toplam harmonik bozulma | En fazla 50 harmoni üzerinden hesaplanır (seçili PQ standardına bağlıdır) | |||
| Ana şebeke sinyali | 110 Hz - 3.000 Hz aralığında 2 frekans | |||
| Olaylar | Gerilim | Düşme, yükselme, kesinti, hızlı gerilim değişikliği, şebeke sinyali, dalga şekli sapması, transientler | ||
| Akım | Kalkış akımı | |||
| Tetiklenen kayıtlar | 10 sn için gerilim ve akımın yarım döngü RMS değeri 10/12 döngü için gerilim ve akımın dalga biçimi Ana şebeke sinyali: 120 sn'ye kadar 200 ms şebeke sinyali gerilimi RMS değeri Transientler: Gerilimin dalga biçimi (Fluke 1777: 1 MS/sn veya 20 MS/sn, 500.000 nokta, Fluke 1775: 1 MS/sn, 25.000 nokta) | |||
| Standarda uyumluluk | ||||
| Güç | IEEE 1459 | |||
| Harmonikler | IEC 61000-4-7: Sınıf 1 IEEE 519 (kısa süreli ve çok kısa süreli harmonikler) | |||
| Titreşim | IEC 61000-4-15 Sınıf F1 | |||
| Güç kalitesi | IEC 61000-4-30 Sınıf A, IEC 62586 PQI-A-PI | |||
| Güç kalitesi uyumluluğu | EN 50160 + GOST + NEQUAL + NETCODE + FOL | |||
| Temel özellikler | 1770 Serisi Üç Fazlı Güç Kalitesi Analizörleri | |||
| Arabirimler | ||||
| Ethernet | 1 Gbit/sn 1000BASE-T | |||
| USB tip A | Ölçüm verilerini, üretici yazılımı güncellemelerini ve lisans kurulumunu aktarmak üzere USB flash sürücüler için yüksek hızlı USB 2.0. Maks. besleme akımı: 500 mA | |||
| USB-C | Bilgisayara veri indirme ve kalibrasyon için yüksek hızlı USB 2.0 (USB tip A - USB-C veya USB-C - USB-C kablosu gerekir) Analizör için yardımcı güç kaynağı (9 V 1,8 A destekli USB C güç adaptörü PD 2.0 veya üzeri gerekir) Ölçüm verilerini, üretici yazılımı güncellemelerini ve lisans kurulumunu aktarmak üzere USB flash sürücüler için çok yüksek hızlı USB 3.0. Maks. besleme akımı: 900 mA | |||
| WiFi/BLE modülü1 | 802.11 ac 2,4 GHz / 5 GHz, eş zamanlı erişim noktası ve istemci modu desteği Bluetooth 5.0/BLE Anten: Dahili ve harici2 | |||
| LTE/4G modülü3 | LTE-A Cat 12 Dünya çapında LTE-A ve UMTS/HSPA+ kapsamı Anten: Harici2 | |||
| GPS | GPS/GLONASS için GNSS antenini takmak üzere MCX konektörü2 | |||
| Elektrik Ölçüm Hassaslığı | ||||
| Parametre | Aralık | Çözünürlük | Referans Koşullarda Yerleşik Hassaslık Okuma Yüzdesi ve Tam Ölçek Yüzdesi | |
| Gerilim | 1.000 V | 0,1 V | Nominal gerilimin %0,1'i IEC 61000-4-30 Sınıf A uyarınca1,2 ± (%0,04 + %0,004)3 | |
| Gerilim düşüşleri ve yükselişleri | - | 0,1 V | Vnom değerinin %0,2'si1,2 | |
| Gerilim transientleri | ±8 kVpk | - | ± (%5 + %0,25) | |
| Gerilim harmonikleri/ara harmonikler | %100 | %0,1 / 0,1 mV | ≥%1 Vnom1: Okumaların ±%2,5'i <%1 Vnom1: ±0,025 Vnom | |
| Gerilim üzerindeki THD (Toplam Harmonik Distorsiyon) | %100 | %0,1 / 0,1 V | ±(%2,5 + %0,5) | |
| Gerilim distorsiyonları 2 - 9 kHz | Maks. 100 V | 0,1 mV | ±(%2,5 + 0,1 V) | |
| Gerilim distorsiyonları 9 - 30 kHz | Maks. 100 V | 0,1 mV | ±(%2,5 + 0,1 V) | |
| Akım (Rogowski pens modu) | iFlex 1500 A, i17XX- FLEX1500 24 ile | 150 A 1.500 A | 0,01 A 0,1 A | ±(%1 + %0,02) |
| iFlex 3000 A, i17XX- FLEX3000 24 ile | 300 A 3.000 A | 0,01 A 0,1 A | ±(%1 + %0,03) | |
| iFlex 6000 A, i17XX- FLEX6000 36 ile | 600 A 6.000 A | 0,1 A 1 A | ±(%1,5 + %0,03) | |
| AC pens 40 A, i40s-EL ile | 4 A 40 A | 0,001 A 0,01 A | ±(%0,7 + %0,02) | |
| AC pens 400 A, i400s-EL ile | 40 A 400 A | 0,01 A 0,1 A | ±(%2 + %0,2) ±(%0,7 + %0,1) | |
| AC/DC pens 2000 A, 80i-2010s-EL ile | 200 A 2.000 A | 0,01 A 0,1 A | ±(%0,8 + %0,2) | |
| Akım min/maks | %100 | aksesuar tarafından tanımlanır | 2 kat yerleşik hassaslık | |
| Akım harmonikleri/ara harmonikler | %100 | %0,1 / 0,01 A | ≥%3 Inom: Okumaların ±%2,5'i4 <%3 Inom: Inom değerinin ±%0,15'i | |
| Parametre | Aralık | Çözünürlük | Referans Koşullarda Yerleşik Hassaslık Okuma Yüzdesi ve Tam Ölçek Yüzdesi | |
| Akım üzerindeki THD (Toplam Harmonik Distorsiyon) | %100 | %0,1 | ±(%2,5 + %0,5) | |
| Frekans | 42,5 Hz … 69 Hz | 0,001 Hz | ±0,01 Hz | |
| Gerilim dengesizliği | %100 | %0,1 | ±%0,15 | |
| Akım dengesizliği | %100 | %0,1 | ±%0,15 | |
| Titreşim Pinst, Pst, Plt | 0 - 20 | 0,01 | %5 | |
| Şebeke sinyali gerilimi | 3 kHz'ye kadar Vnom değerinin %0-15'i | 0,1 V / %0,1 | %1-3 Vnom: Vnom değerinin ±%0,15'i %3-15 Vnom: Okumaların ±%5'i | |
| AUX girişi | ±10 V | 0,1 mV | ±(%0,2 + %0,05) | |
| Güç/Enerji | ||||
| Parametre | Doğrudan Giriş1 | Pens i40S-EL | ||
Güç aralığı W, VA, var | Pens: 50 mV / 500 mV Rogowski: 15 mV / 150 mV | 4 A / 40 A | ||
| Pens: 50 W/500 W Rogowski: 15 W / 150 W | 4 kW / 40 kW | |||
| Maks. çözünürlük W, VA, var | 0,1 W | 1 W/10 W | ||
| Faz (gerilim - akım)1 | ±0,2° | ±1° | ||
| Parametre | iFlex 1.500 A, I17XX-FLEX1500 24 | iFlex 3.000 A, I17XX-FLEX3000 | iFlex 6.000 A, I17XX-FLEX6000 | |
Güç aralığı W, VA, var | 150 A/1.500 A | 300 A/3.000 A | 600/6.000 A | |
| 150 kW/1,5 MW | 300 kW/3 MW | 600 kW/6 MW | ||
| Maks. çözünürlük W, VA, var | 0,1 kW / 1 kW | 1 kW / 10 kW | 1 kW / 10 kW | |
| Parametre | I17XX-FLEX1500 24 | I17XX-FLEX3000 | I17XX-FLEX6000 | |
Aktif güç P | PF ≥ 0,99 | 150 A/1.500 A | 300 A/3.000 A | 600/6.000A |
| %1,2 + %0,005 | %1,2 + %0,0075 | %1,7 + %0,0075 | ||
Aktif enerji Ea | 0,1 ≤ PF < 0,99 | %(1,2+√(1-PF2)/(2×PF)) + %0,005 | %(1,2+√(1-PF2)/(2×PF)) + %0,0075 | %(1,7+√(1-PF2)/(2×PF)) + %0,0075 |
| Görünür güç S Görünür enerji Eap | 0 ≤ PF ≤ 1 | %1,2 + %0,005 | %1,2 + %0,0075 | %1,7 + %0,0075 |
| Reaktif güç Q Reaktif enerji Er | 0 ≤ PF ≤ 1 | Ölçülen görünür gücün/enerjinin %2,5'i | ||
Ek belirsizlik (yüksek güç aralığının yüzdesi) | VP-N > 250 V | %0,02 | %0,02 | %0,02 |
| Faz (gerilim - akım) | - | 0,28° | 0,28° | 0,28° |
| Temel özellikler | 1770 Serisi Üç Fazlı Güç Kalitesi Analizörleri | |||
| Garanti | Analizör: 2 yıl (pil dahil değildir) Aksesuarlar: 1 yıl (pil dahil) | |||
| Kalibrasyon döngüsü | 2 yıl | |||
| Boyut (U X G X Y) | 28,0 cm x 19,0 cm x 6,2 cm (11,0 inç x 7,5 inç x 2,4 inç) | |||
| Ağırlık | 2,1 kg (4,6 lb) | |||
| Hırsızlığa karşı koruma | Kensington kilidini destekleyen yuva | |||
| Çevre ile ilgili teknik özellikler | ||||
| Çalışma sıcaklığı aralığı | -10°C - 50°C | |||
| Depolama sıcaklığı aralığı | -20°C - 60°C | |||
| Çalışma nemi | IEC 60721-3-3: 3K5, değiştirilmiş: -10 °C ila 30 °C: ≤%95, yoğuşma veya buzlanma yok 35 °C: %70 40 °C: %55 50 °C: %35 | |||
| IP Değeri | IEC 60529: IP50 | |||
| Titreşim | IEC 60721-3-3 / 3M2 | |||
| Güç kaynağı | ||||
| Gerilim aralığı | 100 V - 600 V -%15 / +%10 (85 V … 660 V) | |||
| Güç tüketimi | Maks. 40 VA | |||
| Şebeke frekansı | 50/60 Hz (42,5 Hz … 69 Hz) | |||
| UPS | Genişletilmiş sıcaklık aralığına sahip Li-Ion pil BP1770; müşteri tarafından değiştirilebilir Pille çalışma süresi: 1,5 saat | |||
| Güvenlik | ||||
| Genel | IEC 61010-1: Kirlilik Derecesi 2 | |||
| Güç kaynağı | Aşırı Gerilim Kategorisi IV 600 V Şebeke Adaptörü MA-C8 ile: Aşırı Gerilim Kategorisi II 300 V | |||
| Ölçüm | IEC 61010-2-030: CAT IV 600 V, CAT III 1.000 V | |||
| 2.000 m - 4.000 m yükseklik | Şu değerlere düşürün: Güç Kaynağı: Kategori IV 300 V MA-C8 Adaptör ile: Kategori II 150 V Ölçüm: CAT IV 300 V, CAT III 600 V, CAT II 1.000 V | |||
Fluke 1775 Genel Özellikleri
1770 Serisi (1773-1775-1777) Üç Fazlı Güç Kalitesi Analizörleri
Kolayca oluşturulabilen raporlarla güçlü analiz yazılımı
Fluke 1770 Serisi Güç Kalitesi Analizörleri standart olarak, çok amaçlı diğer uygulama yazılımlarında oluşan sorunları ortadan kaldırmak için tasarlanmış güçlü Fluke Energy Analyze Plus yazılımıyla birlikte sunulur. Energy Analyze Plus, kutusundan çıkarıldığı andan itibaren kapsamlı bir eğitime gerek kalmadan güç kalitesi verilerini değerlendirmenize yardımcı olur.
Güç kalitesi ve enerji verilerini hiç olmadığı kadar kolay şekilde indirin, analiz edin, izleyin ve raporlayın. Sonuçları hızlıca geçmiş değerlerle karşılaştırın, karşılaştırma noktasını endüstri standartlarıyla kıyaslayın, ölçülen verileri yerel koşullarla karşılaştırın ve verileri toplama işlemi devam ediyor olsa bile tesisinizde neler olup bittiğine dair daha kapsamlı bilgiler edinin. Energy Analyze Plus; Fluke 1730 Serisi Enerji ve Güç Kaydediciler, 1740 Serisi Güç Kalitesi Kaydediciler ve 1770 Serisi Güç Kalitesi Analizörleri için birleştirilmiş destek sunar.
• Bilgisayar uygulama yazılımı aracılığıyla "atölyede" ve "sahada" indirme
• USB bellek çubuğu, WiFi, LTE, kablolu Ethernet veya USB kablosu kullanarak kolayca veri indirme
• Otomatik raporlama sistemiyle, enerji tüketimi ve güç kalitesi sağlık durumunun ölçülen tüm detaylarını analiz edin
• Tek dokunuşla raporlama; EN 50160, IEEE 519, GOST 33073 IEC 61000-2-2 gibi standartlara uygun tek tip raporlar oluşturur veya üçüncü taraf yazılımlarla kullanılmak üzere verileri PQDIF veya NeQual uyumlu biçimde ya da CSV olarak dışa aktarır.
• Gelişmiş analiz, kullanıcının mevcut kayıtlı parametrelerden herhangi birini seçmesine ve gelişmiş veri korelasyonu için yüksek düzeyde özelleştirilmiş bir ölçüm görünümü oluşturmasına olanak tanır.
Yüksek hızlı gerilim transienti yakalama
Transientler, normalde iyi durumda olan sistemleri sürekli olarak olumsuz etkiler ve bu tür akımların ekipmanınıza verebileceği zararlar hafife alınamaz. Sisteminizde darbeli veya salınımlı transientler ortaya çıkabilir. Bunun sonuçları yıkıcı hale gelebilir ve yalıtım hatalarından tüm ekipmanın arızalanmasına kadar çeşitli sorunlara yol açabilir. Fluke 1775 ve Fluke 1777, yüksek hızlı gerilim transientlerini net bir şekilde tespit etmenize yardımcı olan gelişmiş transient yakalama teknolojisini barındırır. Böylece henüz bir sorun meydana gelmeden bu gerilimleri durdurmanız için gereken verilere sahip olursunuz. Fluke 1775 Güç Kalitesi Analizörü, hızlı transientleri yakalamak için 1 MHz örnekleme özelliğine ve Fluke 1777 Güç Kalitesi Analizörü ise en hızlı transientleri yüksek derecede ayrıntılı bir şekilde yakalamak amacıyla 20 MHz örnekleme özelliğine sahiptir.
Geleneksel endüstriyel sistemlerden yenilenebilir enerji sistemlerine ve elektrikli araçlara kadar her alanda yanınızdayız.
Fluke 1770 Serisi, tüm ölçüm ortamlarında güvenli ve kolay biçimde kullanılacak şekilde tasarlanmıştır. 1770 Serisi, güç kalitesine ilişkin tüm değişkenlerin yanı sıra yüksek hızlı dalga biçimleri, yüksek transientler ve daha yüksek frekanslı harmonikleri de yakalamanıza ve bunların hepsini, büyük, yüksek çözünürlüklü ekranda anında görüntülemenize olanak tanır. Sınıfının en iyisi CAT IV 600 V / CAT III 1.000 V aşırı gerilim değerine sahip bu analizörler, servis girişi veya tüketim tarafında kullanılarak AC ve DC girişlerini ve 30 kHz'ye kadar harmonikleri ölçebilir. 1770 Serisi sayesinde yapılacak görev ne olursa olsun bakım konusunda daha iyi kararlar almak için ihtiyacınız olan verileri yakalayacağınızdan emin olabilirsiniz.
Daha hızlı sorun giderme için kayıt yaparken geçici gerilim olaylarını gerçek zamanlı olarak görüntüleyin.
İlk 50 tam sayı ile ifade edilen harmoniklerden itibaren ve 2 kHz'den 30 kHz'ye kadar tam harmonik aralığı mevcuttur.
| Uygulamalar | 1773 | 1775 | 1777 |
| Enerji araştırmaları ve yük testleri | • | • | • |
| Harmonik araştırmalar | • | • | • |
| Devre kesicilerin rahatsız edici şekilde açılması | • | • | |
| Elektrik şirketi güç kalitesi araştırmaları | • | • | |
| Transientlerin neden olduğu ekipman arızalarının bulunması | • | • |
Uluslararası standartlarla uyumluluk
Fluke 1770 Serisi, IEC 61000-4-30 Sınıf A sürüm 3 uyumlu bir pakette Fluke Güç Kalitesi Analizöründen beklediğiniz, sınıfının en iyisi hassaslığı sunar. Buna ek olarak 1770 Serisi, EN 50160 ve IEEE 519 ile uyumluluk sağlamak amacıyla Sınıf A sürüm 4'ün gelecekteki gereksinimlerini karşılayacak şekilde tasarlanmıştır. Dolayısıyla yarının ölçüm gereksinimlerini bugünden karşılamaya hazır hale gelirsiniz.
Dilediğiniz yerde, istediğiniz zaman ve istediğiniz şekilde çalışın
Sahadaki her gün birbirinden farklıdır. Gittiğiniz yere götürebileceğiniz ve sahaya ulaştığınızda gereken tüm işlemleri yapabileceğiniz bir güç kalitesi analizörüne ihtiyacınız vardır. Fluke 1770 Serisi, çok çeşitli aksesuarları ve dahili özellikleriyle işinizi kolayca yapmanızı sağlar. İnce, ergonomik tasarım ve entegre el askısı ile tutması kolaydır ve ürünle birlikte sunulan asma seti sayesinde analizörünüzü kabin içinde kolayca sabitleyebilirsiniz. Entegre dahili güç kaynağı, üniteye doğrudan ölçümü yapılan devreden güç verilmesine olanak tanırken 90 dakikalık pil ömrü, elektrik yüklü bir sisteme bağlı olmasanız bile verilere erişmenizi ve verileri gözden geçirmenizi sağlar.
Gereksinimlerinize bağlı olarak USB C, USB A, Ethernet, WiFi ve hücresel ağ desteği seçeneklerini kullanarak verileri bilgisayarınıza hızlı ve kolay bir şekilde aktarın. Dahili GPS modülü ve isteğe bağlı çift yalıtımlı harici anten sayesinde daha hassas sorun giderme ve analiz için verilerinizin zaman senkronizasyonunu gerçekleştirebilirsiniz.
Akım harmonikleri sınırlarını hesaplayın
Fluke 1770 Serisi Güç Kalitesi Analizörlerinden veri indirirken ürünle birlikte sunulan Energy Analyze Plus yazılım paketi, ölçülen gerilim ve akım harmonikleri ile ilgili istatistiksel verileri EN 50160 veya IEEE 519 gibi farklı standartlarla karşılaştırarak uyumluluk sınırlarının aşılıp aşılmadığını belirleyebilir. Bu güçlü öngörücü bakım özelliği, akım harmoniklerinin gerilimde bozulma meydana gelmeden önce gözlemlenmesini sağlayarak beklenmeyen arızaları veya uyumsuzluk durumlarını önlemenize olanak tanır ve sistemin çalışma süresini artırır. İnverter tabanlı yüklerin ve güç üretiminin yaygınlaşmasıyla birlikte akım harmoniklerinin kontrol altında tutulması, güvenilir güç kalitesi sağlamak ve sistemin durmasını önlemek için giderek daha kritik hale gelmektedir.
Büyük renkli dokunmatik ekranı kullanarak kolayca gezinin
Yükler değiştikçe trend verilerini görüntülemek için tek başına harmonikler kolayca seçilebilir.
