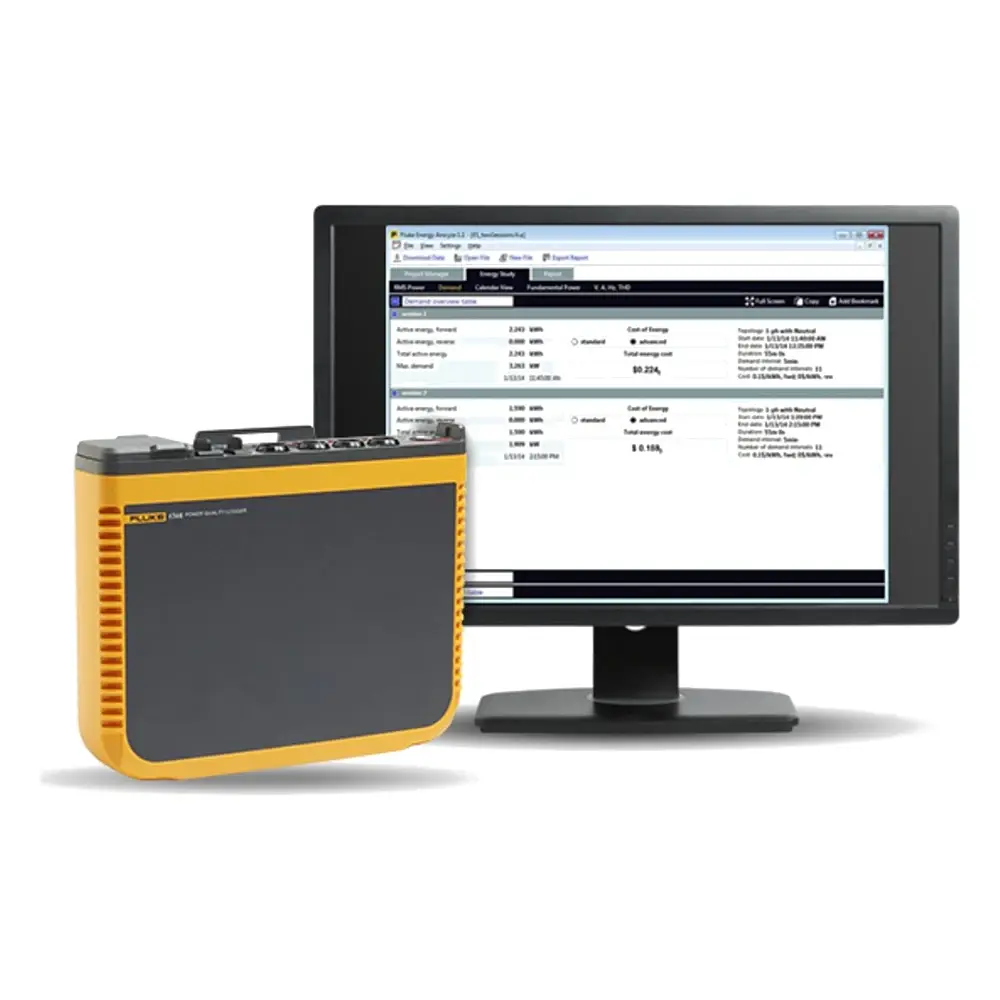

Fluke 1748/30/EUS Üç Fazlı Güç Kalitesi Kayıt Cihazı (3000 A iFlex'li)
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Fluke 1748/30/EUS Üç Fazlı Güç Kalitesi Analizörü
Fluke 1748, üç fazlı sistemlerde gerilim, akım, güç, enerji ve güç kalitesi parametrelerini uzun süreli kaydetmek için geliştirilmiş, IEC 61000-4-30 Sınıf A (3. baskı) uyumlu bir güç kalitesi kaydedici ve enerji analizörüdür. 1742 ve 1746 modellerinden farklı olarak gerilim çökmesi, yükselmesi ve kesinti olaylarını dalga formu ve RMS profiliyle birlikte kaydeder; böylece güç kalitesi sorunlarının kök nedeni tespit edilebilir. 1748/30/EUS versiyonu, 60 cm uzunluğunda 3000 A iFlex akım probları ve AB/ABD fiş seçenekleriyle sunulur.
Fluke 1748 Hangi Ölçüm İhtiyacı İçin Doğru Seçim?
Fluke 1748, IEC 61000-4-30 Sınıf A uygunluk ölçümleri için tasarlanan Fluke 1748 modelinin 3000 A iFlex problu paketidir. Fluke 1748 modeli Sınıf A ölçümlere ek olarak olay anlarının dalga biçimlerini yakalar; dağıtım şirketleri, enerji danışmanları ve şebeke uygunluk raporu hazırlayan mühendisler için tasarlanmıştır.
Fluke 1748 paketinde 3000 A iFlex esnek akım probları bulunur; bu problar trafo çıkışları, ana bara sistemleri ve 1500 A üzerindeki yüksek akımlı iletkenler için uygundur. Esnek yapıları sayesinde dar pano içlerinde ve büyük kesitli kabloların etrafında kolayca sarılır. Ölçülecek akımlar genellikle 1500 A altındaysa 1500 A problu versiyon da yeterli olur.
IEC 61000-4-30 Sınıf A ölçüm ve olay anlarının dalga biçimi kaydı gerektiren şebeke kalitesi çalışmalarında 1748 tabanlı paketler tercih edilmelidir.
Seri İçindeki Yakın Modellerle Karşılaştırma
| Model | Odak | Akım probu |
|---|---|---|
| 1748/15 | IEC 61000-4-30 Sınıf A uygunluk ölçümleri | 1500 A iFlex esnek akım probları dahil |
| 1748/30 (bu ürün) | IEC 61000-4-30 Sınıf A uygunluk ölçümleri | 3000 A iFlex esnek akım probları dahil |
| 1748/B | IEC 61000-4-30 Sınıf A uygunluk ölçümleri | akım probu dahil değil |
| 1742/30 | enerji ve yük çalışmaları | 3000 A iFlex esnek akım probları dahil |
| 1746/30 | güç kalitesi analizi | 3000 A iFlex esnek akım probları dahil |
Donanım ve Ölçüm Özellikleri
- IEC 61000-4-30 Sınıf A uyumlu ölçüm
- Üç faz gerilim ve akımın yanında nötr akımı ölçümü (4 esnek akım probu)
- Gerilim çökmesi, yükselmesi ve kesintilerinde dalga formu ve RMS profil kaydı
- Harmonik ve ara harmonik, dengesizlik, kırpışma (flicker) ve hızlı gerilim değişimi analizi
- 20'den fazla kayıt oturumunu cihazda saklama
- Ölçülen devreden 100–500 V ile beslenme, harici adaptör gerekmez
- Bağlantı hatalarını gösteren akıllı doğrulama ve otomatik düzeltme
- İki USB portu, Ethernet ve kablosuz bağlantı ile veri indirme
- Energy Analyze Plus yazılımı ile otomatik raporlama
- CAT IV 600 V / CAT III 1000 V güvenlik, standart manyetik askı seti
Kayıt, Analiz ve Raporlama
Kurulum, bilgisayar uygulaması üzerinden kılavuzlu ve grafik adımlarla yapılır; cihaz bağlantı hatası olduğunda güç düğmesindeki ışıkla uyarır, hata düzeltildiğinde ışık yeşile döner. Kayıt sırasında cihaz panoda yerinde bırakılarak veriler USB bellek veya kablosuz bağlantıyla indirilebilir. Energy Analyze Plus yazılımı; enerji tüketimi, güç faktörü, harmonik ve olay analizlerini EN 50160 gibi standartlara göre raporlar.
1742, 1746 ve 1748 Farkı
1742 enerji ve yük çalışmaları için temel kayıt sunar. 1746 bunlara ek olarak güç kalitesi parametrelerini ve olay listesini kaydeder. 1748 ise serinin en kapsamlı modelidir: olaylar sırasında dalga formu ve RMS profilini kaydederek arızanın neden kaynaklandığını görmenizi sağlar.
Fluke 1748 ile Doğru Ölçüm İçin İpuçları
- Kayda başlamadan önce yazılımın bağlantı doğrulama ekranını kontrol edin; faz sırası ve prob yönü hatası sonuçları geçersiz kılar.
- Yük profilini doğru görmek için kaydı en az bir haftalık çalışma döngüsünü kapsayacak şekilde planlayın.
- iFlex probları iletkenin etrafına ortalanmış ve kilidi tam kapanmış şekilde yerleştirin; ok yönü yük tarafını göstermelidir.
- Harmonik ve olay analizi gerekiyorsa ortalama aralığını ihtiyaca göre kısa seçin; enerji etüdlerinde 10–15 dakikalık aralık yeterlidir.
Kullanım Alanları
- Enerji verimliliği etütleri ve yük analizleri
- Harmonik kaynaklı ısınma, kondansatör ve sigorta arızalarının tespiti
- Gerilim çökmesi ve kesintilerinin kök neden analizi
- Kompanzasyon panosu ve trafo yük kontrolü
- EN 50160 şebeke kalitesi raporlaması
- Hastane, veri merkezi ve sanayi tesislerinde kritik besleme izleme
Kimler Kullanır?
Enerji yöneticileri, elektrik mühendisleri, enerji verimliliği danışmanları, dağıtım şirketleri ve güç kalitesi hizmeti veren servis firmaları için uygundur.
İlgili Ürünler ve Kategoriler
- Tüm güç analizörleri
- Güç analizörü aksesuarları ve iFlex probları
- Fluke 1630-2 FC topraklama kaçak akım pensi
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 24 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke 1748 paketinde akım probu var mı?
Fluke 1748 için: 3000 A iFlex esnek akım probları dahil. Bu seçenek trafo çıkışları, ana bara sistemleri ve 1500 A üzerindeki yüksek akımlı iletkenler için uygundur.
Fluke 1748 ile 1748/15 arasındaki fark nedir?
Fluke 1748: Fluke 1748 (IEC 61000-4-30 Sınıf A uygunluk ölçümleri), 3000 A iFlex esnek akım probları dahil. 1748/15: Fluke 1748 (IEC 61000-4-30 Sınıf A uygunluk ölçümleri), 1500 A iFlex esnek akım probları dahil.
Fluke 1748 hangi standarda uygundur?
IEC 61000-4-30 Sınıf A (3. baskı) standardına uygundur; ölçümler yasal ve sözleşmesel raporlamada referans alınabilecek doğruluktadır.
1748/30/EUS paketinde hangi akım probları var?
Bu versiyon 60 cm uzunluğunda, 3000 A'e kadar ölçüm yapan iFlex esnek akım probları ile sunulur.
Cihaz ne kadar süre kayıt yapabilir?
Dahili bellek, 1 dakikalık ortalama aralığı ve 500 olayla tipik olarak 4 haftalık 20 kayıt oturumunu saklayabilir.
Fluke 1748 kalibrasyon sertifikalı alınabilir mi?
Evet. Sınıf A ölçümlerin sözleşmesel raporlamada referans alınabilmesi için analizörün kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke 1748/30/EUS, 24 ay garanti ile sunulmaktadır.
| Fluke 1748/30/EUS Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | 1748/30/EUS |
| Ürün Kodu | FLUKE-1748/30/EUS |
| Ürün Grubu | Güç Analizörleri |
| Garanti Süresi | 24 Ay |
| Fluke 1748/30/EUS Teknik Özellikleri | |
|---|---|
| Elektriksel Teknik özellikler | |
| Güç kaynağı | |
| Gerilim aralığı | Ölçüm devresinden güç verilirken emniyet fiş girişi kullanıldığında 100 V ile 500 V |
| Standart güç kablosu kullanarak (IEC 60320 C7) 100 V ile 240 V MA-C8 | |
| Güç tüketimi | Maksimum 50 VA (MA-C8 adaptör kullanılarak güç verildiğinde maks. 15 VA) |
| Verim | ≥ %68,2 (enerji verimliliği düzenlemeleri uyarınca) |
| Maksimum yüksüz güç tüketimi | Sadece IEC 60320 giriş kullanılarak güç verildiğinde < 0,3 W |
| Şebeke güç frekansı | 50/60 Hz ± %15 |
| Pil | Li-ion 3,7 V, 9,2 Wh, kullanıcı tarafından değiştirilebilir |
| Pille çalışma süresi | Tipik olarak 4 saat |
| Şarj süresi | < 6 saat |
| Veri toplama | |
| Çözünürlük | 16 bit eşzamanlı örnekleme |
| Örnekleme frekansı | 50/60 Hz`de 10,24 kHz, şebeke frekansı ile senkronize |
| Giriş sinyali frekansı | 50/60 Hz (42,5 ile 69 Hz) |
| Devre türleri | 1-ɸ, 1-ɸ IT, bölmeli faz, 3-ɸ delta, 3-ɸ wye, 3-ɸ wye IT, 3-ɸ wye dengeli, 3-ɸ Aron/Blondel (2-element delta), 3-ɸ delta açık bacak, sadece akımlar (yük çalışmaları) |
| Veri saklama | Dahili flash bellek (kullanıcı tarafından değiştirilemez) |
| Bellek boyutu | 1 dakikalık aralıklarla ve 500 olay ile tipik olarak 4 haftalık 20 kayıt oturumu |
| Temel aralık | |
| Ölçülen parametreler | Gerilim, akım, aux, frekans, THD V, THD A, güç, güç faktörü, esas güç, DPF, enerji |
| Ortalama aralık | Kullanıcı Seçilebilen: 1 sn., 5 sn., 10 sn., 30 sn., 1 dak., 5 dak., 10 dak., 15 dak., 30 dak. |
| Ortalama süre min/maks değerler | Gerilim, akım: Tam döngü RMS, yarım döngüde bir güncellenir (IEC 61000-4-30 uyarınca URMS1/2 Aux, Güç: 200 ms) |
| Talep aralığı (Enerji Ölçüm Cihazı Modu) | |
| Ölçülen parametreler | Enerji (Wh, varh, VAh), PF, Maksimum talep, enerji maliyeti |
| Ara | Seçilebilen kullanıcı: 5 dk, 10 dk, 15 dk, 20 dk, 30 dk, kapalı |
| Güç kalitesi ölçümleri | |
| Ölçülen parametre | Gerilim, frekans, dengesizlik, gerilim harmonikleri, THD V, akım, harmonikler, THD A, TDD, gerilim araharmonikleri, TID V, akım araharmonikleri, TID A, Flicker, Ana Şebeke Sinyali, düşük/aşırı sapma |
| Ortalama aralık | Tüm parametreler için 10 dk 2 sa (uzun süreli Flicker PLT) Harmonikler için 150/180 döngü (3 sn) (IEEE519/REPORT yazılım lisansı gerektirir) |
| tek başına harmonikler | 2. - 50. harmonik Uygulamaya göre kullanıcı tarafından yapılandırılabilir IEC 61000-4-7 uyarınca gruplandırma: Alt gruplu (harmonikler + araharmonikler), gruplu veya yalnızca harmonik kutuları |
| İnterharmonikler | 1. - 50. araharmonik |
| Toplam harmonik distorsiyon | 50 gerilim harmoniği üzerinde hesaplandı |
| Olaylar | Gerilim: Düşüşler, yükselişler, kesintiler, akım: Kalkış akımı 1748: Ana şebeke sinyali, geçici akımlar (düşük frekans) |
| Tetiklenen kayıtlar | RMS profili: 11 sn`ye kadar her yarım gerilim ve akım döngüsünde güncellenen tam döngü RMS (IEC 61000-4-30 uyarınca URMS1/2) 200 ms`ye kadar gerilim ve akım dalga biçimi, 10/12 döngü Ana şebeke sinyali: 120 sn`ye kadar yapılandırılmış frekansların 10/12 döngü RMS kaydı |
| Kalkış Akımı | 1/2 döngü RMS kararlı hal tetiklemeye göre RMS profili |
| Kırpışma (Flicker) | IEC 61000-4-15 ve IEEE 1453 uyarınca |
| Ana şebeke sinyali | 3 kHz`e kadar iki kullanıcı tanımlı frekans |
| PQ Sağlığı | Güç kalitesi ölçümlerini tek tabloda özetler. Her parametre için ayrıntılı veriler mevcuttur |
| EN 50160 | Standartla uyumluluk |
| Programlanabilir PQ sınırları | Yerel standartlarla uyumluluk için kullanıcı tanımlı sınırlar sağlar |
| Standartlarla uyumluluk | |
| Harmonikler | IEC 61000-4-7: Sınıf 1 |
| IEEE 519 (kısa süreli ve çok kısa süreli harmonikler) | |
| Güç kalitesi | IEC 61000-4-30 Sınıf A, IEC 62586-1, IEC 62586-2 (PQI-A-PI cihazı) |
| Güç | IEEE 1459 |
| Güç kalitesi uyumluluğu | EN 50160 |
| Güvenlik | Genel: IEC 61010-1: Kirlilik Derecesi 2 Ölçüm: IEC 61010-2-033: CAT IV 600 V / CAT III 1000 V Güç Kaynağı: Aşırı Gerilim Kategorisi IV, Kirlilik Derecesi 2 Li-ion Pil: IEC 62133 |
| USB-A | USB flash sürücü aracılığıyla dosya aktarımı, bellenim güncellemeleri, maks. besleme akımı: 120 mA |
| WiFi | Doğrudan bağlantı veya WiFi arayüzü üzerinden dosya aktarımı ve uzaktan kumanda |
| Bluetooth | Fluke Connect® 3000 serisi modüllerden yardımcı ölçüm verilerini okuyun (desteklenen USB - BLE veya WiFi/BLE adaptörü gerektirir, mevcut olup olmadığını kontrol edin) |
| USB-mini-B | Bilgisayara veri indirme cihazı |
| Gerilim girişleri | |
| Giriş sayısı | 4 (nötr referanslı 3 aşama) |
| Maksimum giriş gerilimi | 1000 Vrms, CF 1.7 |
| Giriş empedansı | 10 MΩ |
| Bant genişliği | 42,5 Hz ile 3,5 kHz |
| Ölçekleme | 1:1 ve değişken |
| Ölçüm kategorisi | 1000 V CAT III/600 V CAT IV |
| Akım girişleri | |
| Giriş sayısı | 4 (3 aşama ve nötr), mod takılan sensör için otomatik olarak seçilir |
| Giriş gerilimi | Kıskaçlı giriş: 500 mVrms/50 mVrms; CF 2.8 Rogowski bobini girişi: 50 Hz`de 150 mVrms/15 mVrms, 60 Hz`de 180 mVrms/18 mVrms; CF 4 prob aralığında CF 4 |
| Aralık | İnce esnek akım probu i17XX-flex1500 IP 24 inç ile 1 A - 150 A/10 A - 1500 A ince esnek akım probu i17XX-flex3000 IP 24 inç ile 3 A - 300 A/30 A - 3000 A ince esnek akım probu i17XX-flex6000 IP 36 inç ile 6 A - 600 A/60 A - 6000 A 40 A pens i40s-EL ile 40 mA - 4 A/0,4 A - 40 A |
| Bant genişliği | 42,5 Hz ile 3,5 kHz |
| Ölçekleme | 1:1 ve değişken |
| Yardımcı girişler | |
| Giriş sayısı | 2 (Yardımcı adaptörlü analog veya en fazla 2 eş zamanlı BLE cihazı) |
| Giriş aralığı | 0 - ± 10 V dc veya 0 - ± 1000 V dc (isteğe bağlı adaptörlü), 1 değer/sn |
| Ölçek faktörü | Format: mx + b (kazanç ve offset) kullanıcı tarafından yapılandırılabilir |
| Gösterilen birimler | Kullanıcı tarafından yapılandırılabilir (7 karakter, örneğin, °C, psi veya m/s) |
| Kablosuz Bluetooth bağlantısı (mevcut olup olmadığını kontrol edin) | |
| Giriş sayısı | 2 |
| Desteklenen modüller | Fluke Connect® 3000 serisi |
| Alım | 1 okuma/sn |
| Fonksiyonlar | 1742 Güç Kalitesi Kayıt Cihazı | 1746 Güç Kalitesi Kayıt Cihazı | 1748 Güç Kalitesi Kayıt Cihazı |
| Gerilim, akım, güç, güç faktörü, frekans | • | • | • |
| İleri/geri enerji | • | • | • |
| Tepe Talebi | • | • | • |
| THD | • | • | • |
| Gerilim ve akım harmonikleri (50.`ye kadar)1 | • | • | |
| Kırpışma | • | • | • |
| Dengesizlik1 | • | • | |
| Hızlı gerilim değişikliği olayları1 | • | • | |
| Araharmonikler (50.`ye kadar)1 | • | • | |
| Düşüş, yükseliş, kesinti ve geçici akım olayı tabloları1 | • | • | |
| Ana şebeke sinyali1 | • | • | |
| Kalkış akımı1 | • | • | |
| Geçici akımlar (düşük frekans)/Dalga biçimi sapma olayları2 | • | ||
| Kayıt | |||
| Trend | • | • | • |
| Dalga biçimi anlık görüntüleri2 | • | ||
| RMS profili2 | • | ||
| İletişim | |||
| Ethernet | • | • | • |
| USB (mini B) | • | • | • |
| Cihazdan cihaza WiFi ile indirme | • | • | • |
| WiFi hub üzerinden WiFi ile indirme (kayıt gerektirir) | İsteğe Bağlı | İsteğe Bağlı | İsteğe Bağlı |
| Birlikte verilen aksesuarlar | |||
| Esnek akım probu | yok /B sürümü | yok /B sürümü | yok /B sürümü |
| USB bellek | • | • | • |
| USB kablosu | • | • | • |
| 3PHVL-1730 3 Faz + nötr gerilim test ucu | • | • | • |
| Test ucu seti kırmızı/siyah 0,18 m | • | • | • |
| Test ucu seti kırmızı/siyah 1,5 m | • | • | • |
| Timsah tipi klips | 4 | 4 | 4 |
| 173x/174x Yumuşak Kutu | • | • | • |
| Kablo kalemi seti | • | • | • |
| MP1-3R/1B Manyetik Prob 1 set (3 kırmızı, 1 siyah) | İsteğe Bağlı | 1 | 1 |
| 174x-Askı Seti | İsteğe Bağlı | İsteğe Bağlı | • |
11742-6/UPGRADE seçeneğine dahildir.
21742-8/UPGRADE veya 1746-8/UPGRADE seçeneğine dahildir.
Fluke 1748/30/EUS Genel Özellikleri
- Üç gerilim ve akım fazının yanı sıra nötr akımı ölçün: Üç Faz ve nötr gerilim uçları ve dört esnek akım probu.
- Kapsamlı kayıt: 20`nin üzerinde kayıt oturumu ayrı ayrı cihaza kaydedilebilir. Kapsamlı bir güç ve güç kalitesi değişkenleri aralığı, ölçüm trendlerini asla kaybetmemeniz için otomatik olarak kaydedilir.
- En yüksek hassasiyetle ölçüm yapın: Katı IEC 61000-4-30 A Sınıfı 3. Baskı "Test ve ölçüm teknikleri—Güç kalitesi ölçüm yöntemleri" standardını karşılar.
- Düşüşler, yükselişler ve kesintileri kaydedin: 1748, güç kalitesi sorunlarının olası temel nedenlerini belirlemek için tarih, zaman damgası ve şiddet bilgilerinin yanı sıra olay dalga biçimi kaydını ve RMS olay profilini içerir.
- Ana güç kalitesi parametrelerini ölçün: Gerilim ve akım için harmonikleri ve araharmonikleri ölçer ve dengesizliği, kırpışmayı ve hızlı gerilim değişikliklerini içerir.
- Optimize kullanıcı arabirimi: Hızlı, kılavuzlu, grafiksel PC tabanlı uygulama kurulumuyla her defasında doğru verileri kaydedin ve akıllı bir doğrulama özelliği ve güç kalitesi kaydedici için tek otomatik düzeltme işleviyle bağlantılarınızla ilgili belirsizliği azaltın. Bağlantı hataları, ünitenin güç düğmesinde bulunan amber ışıkla otomatik olarak gösterilir. Hata düzeltildiğinde ışık yeşil renge döner.
- Esnek güç kaynağı: Otomatik olarak 100 V`tan 500 V`a çıkan bir güç kalitesi kaydedici için mevcut olan en geniş aralıkla ölçülen devreden veya bir duvar hattı kablosundan doğrudan çalıştırılır, böylece her yerde test yapabilirsiniz.
- Sağlam ve güvenilir: IP65 gerilim giriş adaptörüyle kullanıldığında IP65 değerli zorlu montaj ortamlarına dayanacak şekilde tasarlanmıştır.
- İki harici USB bağlantı noktası: Biri PC bağlantısı, diğeri standart USB flash sürücülere veya diğer USB cihazlarına hızlı ve basit veri indirmeye yönelik bu bağlantı noktaları, kaydı kesintiye uğratmaksızın ölçüm cihazını yerinde bırakmanıza olanak tanır.
- Ethernet bağlantısı: Cihaz kurulumu ve yüksek hızlı veri indirme için kablolu ve kablosuz bağlantılar.
- Kompakt boyut: 23 cm x 18 cm x 5,4 cm boyutuyla dar alanlara ve panolara sığacak şekilde tasarlanmıştır.
- Endüstrideki en yüksek güvenlik derecesi: 600 V CAT IV/1000 V CAT III sınıfı, servis girişi ve aşağı akımda kullanım için.
- Optimize edilmiş ölçüm aksesuarları: Benzersiz dolaşmayan düz voltaj kablosu ve ince esnek akım probları, dar alanlarda bile kolay
- Pil ömrü: Geçici güç kesintilerine dayanmak için lityum iyon pille şarj başına dört saat çalışma süresi (yedek süresi).
- Güvenlik: Standart bir zincir veya başka bir güvenlik cihazıyla en iyi varlığınızı hırsızlığa karşı koruyun.
- Manyetik askı seti: Cihazı elektrik panolarının içine veya dışına rahatlıkla ve güvenli biçimde yerleştirebilirsiniz. Tüm modellerle uyumludur ve 1748 modelinde standart olarak bulunur.
Yazılım özellikleri
- “Atölyede” veya “sahada” kurulum ve PC uygulama yazılımı yoluyla indirme: USB bellek, WiFi ile indirme, kablolu ethernet bağlantısı veya USB kablosuyla basit indirme
- Energy Analyze Plus uygulama yazılımı: Otomatik raporlama sistemiyle, enerji tüketimi ve güç kalitesi sağlık durumunun ölçülen tüm detaylarını indirin ve analiz edin.
- Tek dokunuşla raporlama: EN 50160, IEEE 519, GOST 33073 gibi yaygın olarak kullanılan standartlar uyarınca tek tip raporlar oluşturun veya üçüncü taraf yazılımlarla kullanmak amacıyla verileri PQDIF veya NeQual uyumlu formatta dışa aktarın.
- Gelişmiş analiz: Gelişmiş veri korelasyonu için son derece özelleştirilmiş bir kayıtlı ölçüm görünümü oluşturmak için mevcut kayıtlı parametrelerden birini seçin.
Uygulamalar
Tüm güç kalitesi ve güç parametrelerini ölçün—Yükseltme yapılabilir
Fluke 1748, her ortalama dönemi için 500`den fazla farklı parametreyi kaydeder. Böylece güç kalitesini ayrıntılı olarak analiz etmenizi ve aralıklı olayları ayrıntılı dalga biçimi verileriyle ilişkilendirmenizi sağlayarak bozuklukların temel nedenlerini tespit etmenize yardımcı olur. Temel güç kalitesi kaydı için Fluke 1746, 1748`e yükseltme seçeneğiyle birlikte enerji tasarrufu çalışmaları ve elektrik ağı planlaması gerçekleştirmek için tüm ilgili güç parametrelerini kaydeder. Basit yük ve enerji çalışmaları için Fluke 1742, sağlam bir gövdede optimum performans sunar ve 1746`ya veya tam 1748 işlevselliğine yükseltilebilir.
Akım harmonikleri sınırlarını hesaplar
Fluke 1748 Güç Kalitesi Kaydedicilerden veri indirirken Energy Analyze Plus, çeşitli uluslararası standartlara göre sistemde aşırı yükü tahmin etmek için kurulum parametreleri temelinde akım harmonikleri sınırlarını hesaplayabilir. Bu güçlü öngörücü bakım özelliği, akım harmoniklerinin gerilimde bozulma meydana gelmeden önce gözlemlenmesini sağlayarak beklenmeyen arızaları veya uyumsuzluk durumlarını önlemenize olanak tanır ve sistemin çalışma süresini artırır.
Kolay kullanım
Fluke güç kalitesi kaydediciler, teknisyenler düşünülerek tasarlanmıştır. Dört akım probunun her biri ayrı bağlanarak esneklik ve kolaylık sağlar. Cihaz probları otomatik olarak algıladığı, ölçeklendirdiği ve çalıştırdığı için ölçümlerin doğruluğunu sağlama konusunda endişelenmeniz gerekmez.
İnce akım probları, dar iletken alanından kolayca geçecek şekilde tasarlanmıştır ve her uygulamada yüksek hassasiyet için geniş aralık (seçilen proba bağlı olarak 1,5A ile 6000A) içerir. Yenilikçi dolaşmaz, düz gerilim ucu, bağlantıyı kolay ve güvenilir hale getirir. Cihazın PC kurulum uygulaması kullanılarak erişilebilecek akıllı "Verify Connection" özelliği, cihazın doğru şekilde bağlandığından emin olmak için otomatik kontrol yapar ve ölçüm uçlarının çıkarılması gerekmeksizin bağlantıları dijital olarak düzeltebilir. Bir bağlantı hatası durumunda ünitenin üzerindeki güç düğmesi yeşil renkten amber rengine dönerek devam etmeden önce bağlantıların doğrulanması gerektiğini belirtir.
Kaydediciler doğrudan ölçülen devreden de (en fazla 500 V) rahat ve güvenli biçimde çalıştırılabilir. Priz aramanız veya kayıt konumuna birden fazla uzatma kablosu çekmeniz gerekmez. Bu, özellikle uzak bir sahada kayıt yaparken ve elektrik panolarının içine monte ederken kullanışlıdır. Takvim görünümü, hızlı genel bakış için saatleri, günleri ve haftaları küçük resimler olarak gösterir.
Analiz ve raporlama
Kayıtlı verileri kaydetmek işin sadece bir kısmı. Verileri elde ettikten sonra, kurumunuz veya müşterileriniz tarafından kolayca paylaşılıp anlaşılabilecek faydalı bilgi ve raporları oluşturmanız da gerekli. Fluke Energy Analyze Plus yazılımı bu işi olabildiğince kolaylaştırıyor. Güçlü analiz araçları ve dakikalar içinde özel raporlar oluşturma özelliğiyle, bulgularınızı iletebilecek ve sorunları hızla çözecek, böylece sistem güvenilirliğini ve tasarrufları maksimuma çıkarabileceksiniz. EN 50160, IEEE 519 ve GOST gibi endüstri standartlarına yönelik çeşitli dahili rapor şablonları, tek dokunuşla yüksek kaliteli raporlar oluşturabilmeniz için tık tıkla raporlama olanağı sunar. Standartlar geliştikçe veya yeni sürümler sunuldukça raporlar değiştirilebilir.
Esnek veri görünümleri, ölçüm dosyasının ayrıntılarını hızlıca anlaşılması kolay formatlarda gösterir. Yukarıda gösterilen takvim görünümü, gerekli küçük resim görünümlerini seçerek saat/saat, gün/gün ve hafta/hafta karşılaştırmalara olanak tanır. Seçilen her küçük resim, alttaki pencerede otomatik olarak ayrıntılandırılır.
