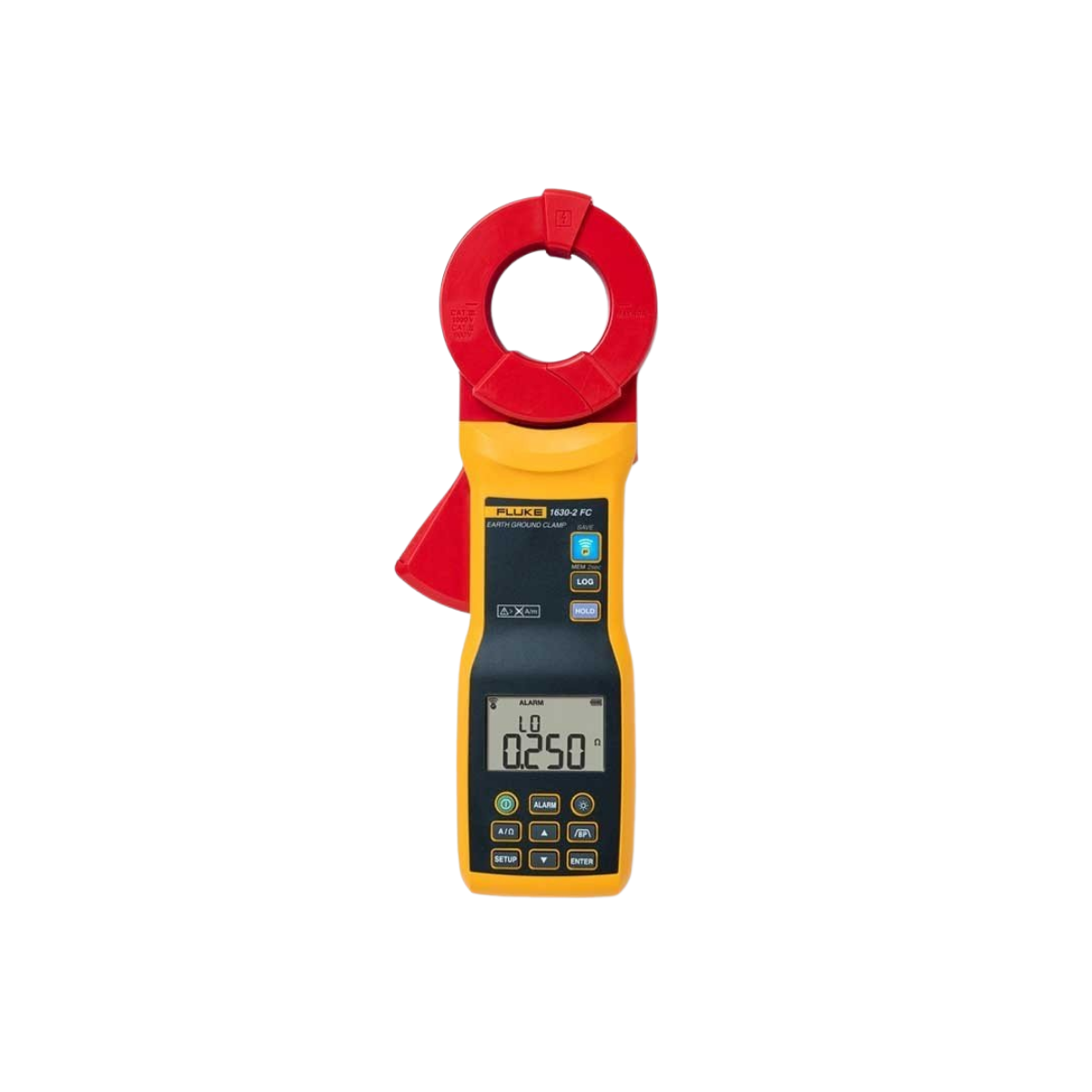

Fluke 1630-2 FC Kazıksız Topraklama ve Kaçak Akım Pensi

Fluke 1630-2 FC, yardımcı kazık ve test kablosu kurmadan topraklama direncini incelemek ve AC kaçak akımı izlemek için geliştirilmiş pens tipi ölçüm cihazıdır. Elektrik tesislerinde paralel topraklama yolları bulunan durumlarda çeneyi ilgili iletken veya topraklama elektrodu çevresine yerleştirerek saha verisi alınabilir. Fluke 1630-2 FC, özellikle üretim durdurulmadan yapılan bakım, dağıtım panosu denetimi ve yıldırım-topraklama sistemlerinin periyodik kontrolünde pratiklik sağlar.

Kazıksız yöntem, devrenin topraklama döngüsüne küçük bir test sinyali uygulayıp toplam döngü empedansını pens üzerinden değerlendirmeye dayanır. Fluke 1630-2 FC, topraklama direncini 0,025–1500 Ω aralığında ve 40 Hz–1 kHz frekans bandında ölçer. Okunan değer paralel yolların etkisini içerdiği için tek bir elektrodun izole edilmiş direnciyle aynı kabul edilmemelidir. Kritik kabul kararlarında tesis standardı, ölçüm yöntemi ve bağlantı topolojisi birlikte değerlendirilmelidir.

Kazıksız topraklama direnci ölçümü

Fluke 1630-2 FC'nin 0,025 Ω gibi düşük bir başlangıç aralığı sunması, bara bağlantıları, bonding iletkenleri ve düşük empedanslı topraklama yollarındaki değişimleri gözlemlemeye yardımcı olur. 1500 Ω'ya kadar uzanan ölçüm kapasitesi ise zayıf, korozyona uğramış veya beklenenden yüksek direnç gösteren sistemlerin araştırılmasını destekler. Fluke 1630-2 FC kullanılırken çene yüzeyleri tamamen kapanmalı, iletken çene açıklığının merkezinde tutulmalı ve pensin çevresinde gereksiz manyetik alan oluşturan kablolar bulunmamalıdır.

Otomatik kademe seçimi 50/60 Hz şebeke koşullarında ölçümü hızlandırır. Fluke 1630-2 FC için üretici doğruluğu, aralığa göre yüzde ve sabit terimlerle tanımlanır; düşük ohm kademelerinde ±%1,5 + 0,02 Ω, daha yüksek değerlerde ise kademeli olarak genişleyen toleranslar kullanılır. Aynı noktada yapılan tekrar ölçümleri karşılaştırmak, gevşek bağlantı veya çevresel parazit nedeniyle oluşan sapmaları fark etmeyi kolaylaştırır.

AC kaçak akım ve True RMS değerlendirmesi

Fluke 1630-2 FC, 0,200 mA ile 39,99 A arasındaki AC kaçak akımı True RMS yanıtıyla ölçer. Bu aralık, kaçak akım rölesinin istenmeyen açmalarını araştırmak, pano çıkışında yalıtım bozulması eğilimini takip etmek, motor ve sürücü gruplarını kıyaslamak için kullanılabilir. Fluke 1630-2 FC ile ölçüm yapılırken tüm aktif iletkenler aynı anda çeneden geçirilerek toplam diferansiyel kaçak okunabilir; yalnızca faz iletkeni alınırsa yük akımı kaçak gibi görünebilir.

Filtre kapalıyken 40 Hz–1 kHz, filtre açıkken 40–70 Hz bandı seçilebilir. Fluke 1630-2 FC'nin dar bant filtresi, temel şebeke frekansına odaklanarak yüksek frekanslı parazitlerin etkisini ayırmaya yardımcı olur; filtreli ve filtresiz değer arasındaki fark sistemdeki harmonik veya anahtarlama etkisi hakkında ipucu verebilir. True RMS sonucu, dalga şekli bozulmuş yüklerde ortalama yanıtlı bir pensin vereceği değerden farklı olabilir.

Kayıt, trend ve Fluke Connect iş akışı

Fluke 1630-2 FC'nin dahili hafızası en az 32.760 ölçüm saklayabilir. Kayıt aralığı bir saniyeden 59 dakika 59 saniyeye kadar seçilebilir; bu sayede anlık değer yerine vardiya, yük değişimi veya bakım süreci boyunca oluşan eğilimler incelenebilir. Fluke 1630-2 FC ekranındaki 9999 sayımlı LCD, anlık değeri ve ölçüm durumunu gösterirken kayıt fonksiyonu daha sonra karşılaştırma yapılabilecek bir veri seti oluşturur.

Fluke Connect kablosuz bağlantısı, uyumlu mobil cihaz üzerinden ölçüm değerlerinin ekip içinde paylaşılmasına ve rapor akışına alınmasına yardımcı olur. Fluke 1630-2 FC'nin 2412–2462 MHz bandında ve 10 mW'dan düşük güçte çalışan bağlantısı ölçümün kendisini kablosuz hale getirmez; pensin doğru noktaya fiziksel olarak yerleştirilmesi yine gereklidir. Tesis içindeki kablosuz kısıtları ve veri güvenliği prosedürleri dikkate alınmalıdır.

Güvenlik, çene yapısı ve saha dayanımı

Fluke 1630-2 FC, ölçüm kategorisi olarak CAT IV 600 V ve CAT III 1000 V seviyelerine göre sınıflandırılmıştır. Ayrıca IEC/EN 61557-5 topraklama direnci ve IEC/EN 61557-13 pensli kaçak akım ölçümü standartlarıyla ilişkilendirilir. Fluke 1630-2 FC ile ölçümden önce tesisin nominal gerilimi, çene izolasyonu, ölçülecek iletkenin çapı ve pensin kapanma hareketi kontrol edilmelidir. Cihazın 40 mm civarındaki çene kapasitesi, kalın topraklama iletkenlerinde mekanik uyumu önceden görmeyi sağlar.

Dört AA pil ile çalışan Fluke 1630-2 FC, üretici verisine göre 15 saatin üzerinde kullanım süresi sunar. Cihaz -10 °C ile 50 °C arasında çalışır, -20 °C ile 60 °C arasında saklanabilir ve 2000 m çalışma yüksekliğine kadar kullanılır. IP30 koruma seviyesi çene kapalıyken geçerlidir; cihaz suya, yoğun toza veya yoğuşmaya maruz bırakılmamalıdır. Yaklaşık 283 × 105 × 48 mm boyut ve 880 g ağırlık, pensin sabit tutulacağı bakım ölçümlerinde dikkate alınmalıdır.

Fluke 1630-2 FC kimler için uygundur?

Fluke 1630-2 FC; elektrik bakım ekipleri, topraklama ölçüm firmaları, enerji dağıtım servisleri, endüstriyel tesis mühendisleri ve kaçak akım arızası araştıran teknisyenler için uygundur. Topraklama elektrodu çevresinde hızlı tarama, pano kaçak akımı karşılaştırması, RCD açma sorunlarının ön incelemesi, bonding hattı kontrolü ve dönemsel trend kaydı başlıca kullanım alanlarıdır. Fluke 1630-2 FC seçilirken kazıksız yöntem, 0,025–1500 Ω aralığı, 39,99 A kaçak akım kapasitesi, kayıt hafızası ve kablosuz raporlama birlikte değerlendirilmelidir.

Kazıksız ölçümün paralel topraklama yolları gerektirdiği, tek başına izole elektrot direncini doğrulamadığı unutulmamalıdır. Fluke 1630-2 FC ile alınan sonuçlar tesis çizimleri, önceki bakım kayıtları ve gerektiğinde kazıklı üç kutuplu yöntemle karşılaştırılmalıdır. Kaçak akım ölçümünde doğru iletken grubunun seçilmesi, pensin tam kapanması ve yükün çalışma durumunun not edilmesi raporun güvenilirliğini artırır.

Sonuç olarak Fluke 1630-2 FC, topraklama direnci ile AC kaçak akımını aynı pens üzerinde izleyen, kayıt ve bağlantılı raporlama özellikleri bulunan bir bakım cihazıdır. Fluke 1630-2 FC, yardımcı kazık kurulamadığı durumlarda hızlı döngü değerlendirmesi, düşük kaçak akım seviyelerinin takibi ve uzun süreli trend analizi için güçlü bir saha çözümü sunar. Ölçüm yönteminin sınırları doğru yorumlandığında bu cihaz, topraklama ve yalıtım bakım kararlarını somut verilerle destekler.

• Fluke 1630-2 FC yardımcı kazık kullanmadan topraklama döngü direnci ölçer.
• Topraklama direnci aralığı 0,025–1500 Ω, AC kaçak akım aralığı 0,200 mA–39,99 A'dır.
• True RMS yanıtı, 50/60 Hz otomatik kademe ve 40–70 Hz filtreli mod sunar.
• En az 32.760 ölçüm hafızası ve bir saniyeden 59:59'a kadar kayıt aralığı bulunur.
• Fluke Connect kablosuz bağlantısı, ölçüm verilerinin uyumlu mobil cihazlara aktarılmasını destekler.
• CAT IV 600 V/CAT III 1000 V, yaklaşık 40 mm çene, dört AA pil ve IP30 koruma sunar.
