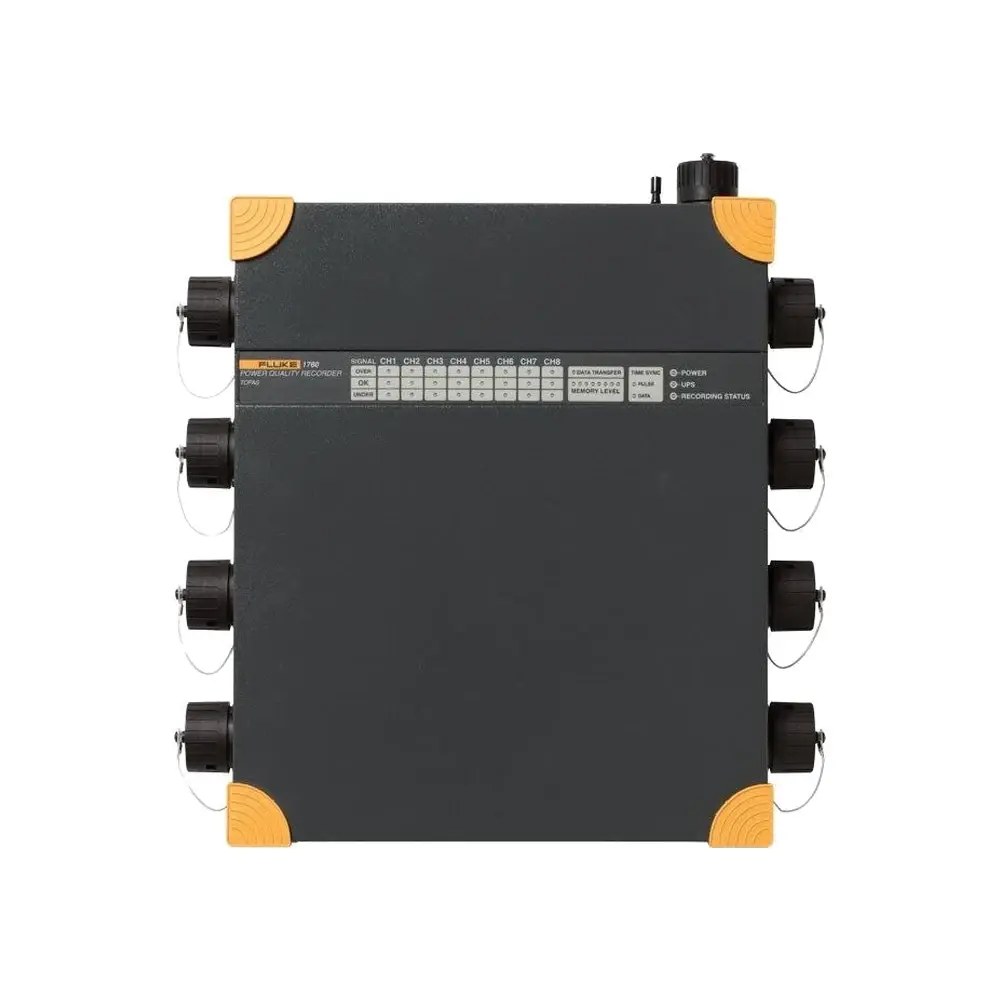

Fluke 1760 Üç Fazlı Güç Kalitesi Kayıt Cihazı (Topas)
1.744.828,80 TL
KDV Dahil
- Ücretsiz Kargo
- 12 aya varan taksit
- 12 ay garanti
- Teknik destek
Ürün seçiminde teknik destek
Uzman ekibimiz doğru cihazı seçmenize yardımcı olur.
+90 (212) 238 23 53-55
Fluke 1760 Üç Fazlı Güç Kalitesi Kayıt Cihazı
Fluke 1760, gelişmiş güç kalitesi analizi ve tutarlı uyumluluk testleri için tasarlanmış, IEC 61000-4-30 Sınıf A ile tam uyumlu üç fazlı bir güç kalitesi kayıt cihazıdır. Orta ve alçak gerilim şebekelerinde ve endüstriyel güç dağıtım sistemlerinde elektrik kullanımını analiz etmek için geliştirilmiştir. Eşik değerlerini, algoritmaları ve ölçüm seçimlerini özelleştirme esnekliği sunar; kullanıcı tarafından seçilen parametrelerde en kapsamlı ayrıntıyı yakalar.
Öne Çıkan Özellikler
- IEC 61000-4-30 Sınıf A uyumlu ölçüm
- EN 50160, ITIC, CBEMA, ANSI ve DISDIP tablolarına göre güç kalitesi istatistikleri
- Çökme, yükselme ve kesintilerin algılanması; olay listesinde zaman, süre ve büyüklük kaydı
- Yüksek hızlı geçici gerilim (transient) analizi
- Özelleştirilebilir eşikler ve tetikleme koşulları
- Orta gerilimde gerilim trafoları üzerinden ölçüm imkânı
Ayrıntılı Bozulma Analizi
Hassas üretim ekipmanlarının beklenmedik şekilde durması, sürücü arızaları veya veri merkezlerindeki kesintiler çoğu zaman milisaniyeler süren şebeke olaylarından kaynaklanır. Fluke 1760, yüksek hızlı transient analizi ve olay tetiklemeleriyle bu bozulmaları yakalar; ekipman arızasının kök nedeni belirlenerek düzeltici ve kestirimci önlemler planlanır.
Uyumluluk Testleri
Elektrik dağıtım şirketleri ve büyük tüketiciler arasında servis kalitesi anlaşmazlıklarında, ölçümlerin uluslararası standartlara göre yapılmış olması gerekir. Sınıf A ölçüm ve EN 50160 istatistikleri, sonuçların bu tür değerlendirmelerde referans alınabilmesini sağlar.
Kullanım Alanları
- OG ve AG şebekelerinde uzun süreli güç kalitesi izleme
- EN 50160 uyumluluk ve servis kalitesi raporları
- Ekipman arızalarının kök neden analizi
- Yenilenebilir enerji bağlantı noktalarında ölçüm
Kimler İçin Uygun?
Elektrik dağıtım şirketleri, büyük sanayi tesisleri, güç kalitesi danışmanları ve araştırma kurumları için uygundur.
İlgili Ürünler ve Kategoriler
- Tüm güç analizörleri
- Güç analizörü aksesuarları ve iFlex probları
- Test ve Ölçü Aletleri
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 12 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke 1760 hangi standarda uygundur?
IEC 61000-4-30 Sınıf A ile tam uyumludur; EN 50160 istatistikleri sunar.
Orta gerilimde kullanılabilir mi?
Evet. Orta gerilim şebekelerinde gerilim trafoları üzerinden ölçüm yapılabilir.
Olaylar nasıl kaydedilir?
Çökme, yükselme ve kesintiler olay listesine zaman, süre ve büyüklük bilgisiyle kaydedilir.
Fluke 1760 kalibrasyon sertifikalı alınabilir mi?
Evet. Enerji ve güç kalitesi raporlarının referans alınabilmesi için analizörün kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke 1760, 12 ay garanti ile sunulmaktadır.
| Fluke 1760 INTL Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | 1760 INTL |
| Ürün Kodu | FLUKE-1760 INTL |
| Ürün Grubu | Güç Analizörleri |
| Garanti Süresi | 12 Ay |
| Fluke 1760 INTL Teknik Özellikleri | ||
|---|---|---|
| Ölçme Fonksiyonlarına Genel Bakış | ||
| İstatistiksel Değerlendirme | ITIC, CEBEMA, ANSI gibi EN50160 ve DISDIP tablolarına uygun olarak güç kalitesi istatistikleri | |
| Olay (Hata) Listesi | Çökmeler, şişmeler ve kesintiler algılanır ve olay listesinde saklanır. Ayrıca, herhangi bir olayı oluşturan, ateşleyen bir tetikleme de bu listeye eklenir. | |
| Olay Listesi, olayın meydana geldiği kesin zamanı, süresini ve büyüklüğünü de gösterir. Temel sebebi belirlemek üzere seçim yaparken, bu olayları çeşitli özelliklere göre sıralamak mümkündür. | ||
| Bir tetikleme olduğunda, RMS değerleri, geçici gerilimler ve hızlı geçici gerilimler saklanabilir. | ||
| Sürekli Kayıt | Fluke 1760 rms değerler ile birlikte bunlara karşılık gelen, aşağıdaki parametrelein minimum ve maksimum değerlerini de kaydeder: | |
| • Voltaj | ||
| • Akım | ||
| • Güç P, Q, S | ||
| • Güç faktörü | ||
| • kWh | ||
| • Kırpışma | ||
| • Dengesizlik | ||
| • Frekans | ||
| • Harmonikler/Harmonikler arası ilişki | ||
| Aşağıdaki zamanlar süresince sürekli kaydeder: | ||
| Gün | ||
| 10 dakika | ||
| Serbest Süre, mesela: 15 dakika, 2 saat | ||
| Tetiklemeli Kayıtlar | rms: | Toplam süre şu değerler arasında ayarlanabilir 10 ms (1/2 periyot), 20ms (1 periyot), 200ms (10/12 periyot) veya 3 san (150/180 periyot). |
| RMS değerlerin hesaplanması, Harmonikler ve Harmonikler arası ilişki güç frekansı ile senkronize olarak gerçekleştirilir. | ||
| Harmonikler ve harmonikler arası ilişki için toplam süre 200ms'dir | ||
| Osiloskop: | 8 kanalın tümü için örnek hızı 10.24 kHz'dir | |
| Hızlı geçici gerilimler: | Kanal 1-4'teki Hızlı Geçici Gerilimler için örnekleme hızı 100 kHz ile 10 MHz arasında seçilebilir | |
| Şebeke sinyalleri | Fazlar ve N iletkeni, Voltaj ve akım | |
| Online Mod | Değişken yenileme hızı. Bu özellik sayesinde, cihazın ayarı doğrulanabilir ve osiloskoba, geçici gerilimlere ve olaylara hızlı bir bakış atılabilir. | |
| Genel Veri | ||
| Yapısal belirsizlik | Referans koşullarla ilgilidir ve iki sene garantilidir | |
| Kalite sistemi | ISO 9001'e uygun olarak geliştirilmiş ve üretilmiştir: 2000 | |
| Çevresel Koşullar | Çalışma sıcaklığı kademesi: | 0 °C ile +50 °C arası; 32 °F ile +122 °F arası |
| Çalışma sıcaklığı kademesi: | -20 °C ile +50 °C arası; -4 °F ile +122 °F arası | |
| Saklama sıcaklığı kademesi: | 20 °C ile +60 °C arası; -4 °F ile 140 °F arası | |
| Referans sıcaklığı: | 23 °C ± 2 K; 74 °F ± 2 K | |
| İklimsel sınıf: | B2 (IEC 654-1), -20 °C ile +50 °C arası, -4 °F ile +122 °F arası | |
| Maks çalışma yüksekliği: | 2000 m: maks. 600 V CAT IV*, güç kaynağı: 300 V CAT III 5000 m: maks. 600 V CAT III*, güç kaynağı: 300 V CAT II | |
| * sensöre bağlı olarak | ||
| Referans koşulları | Ortam Sıcaklığı: | 23 °C ± 2 K; 74°F ± 2 K |
| Güç kaynağı: | 230 V ± %10 | |
| Güç frekansı: | 50 Hz / 60 Hz | |
| Sinyal: | belirtilen giriş voltajı Udin | |
| Ortalama Almak: | 10 dakika aralıklar | |
| Muhafaza | izolasyonlu, sağlam plastik muhafaza | |
| EMC | Emisyon: | IEC/EN 61326-1 uyumlu olarak A Sınıfı |
| İmmünite (Bağışıklık): | IEC/EN 61326-1 | |
| Güç kaynağı | Kademe: | AC: 83 V ile 264 V arası, 45 ile 65 Hz arası |
| DC: 100 V ile 375 V arası | ||
| Güvenlik: | IEC/EN 61010-1 2. basım | |
| 300 V CAT III | ||
| Güç tüketimi: | maks. 54VA | |
| Pil paketi: | NIMH, 7.2 V, 2.7 Ah | |
| Güç kesilmesi durumunda dahili bir pil 40 dakika boyunca kaynak görevi görür. Daha sonra veya akünün boşalmış olması durumunda Fluke 1760 kapanır ve kaynak voltajı geri geldiği anda, en son ayarları ile ölçüm yapmaya devam eder. Pil, kullanıcı tarafından değiştirilebilir | ||
| Gösterge | Fluke 1760'da, 8 kanalın durumu, faz sırası, güç kaynağı (şebeke veya akü), bellek kullanımı, zaman senkronizasyonu ve veri transferi için LED göstergeler bulunur. | |
| Güç LED'i: | • Kalıcı ışık: normal şebeke güç kaynağı. | |
| • KAPALI: Güç kesilmesi durumunda dahili aküden beslenir. | ||
| Kanal LEDler | Her kanaldaki 3 renkli LEDler şunlar için kullanılır: | |
| • aşırı yük durumu | ||
| • yük koşullarında | ||
| sinyal seviyesi nominal kademede | ||
| Veri belleği | Modele bağlı olarak 2 GB Flash bellek | |
| Bellek modeli | Lineer | |
| Arayüzler | Ethernet (100MB/s), Windows® 98/ME/NT/2000/XP RS 232 uyumlu, RS232 kanalıyla harici modem | |
| RS 232 için baud hızı | 9600 Baud ile 115 kBaud arası | |
| Boyutlar | 325 mm x 300 m x 65 mm; 2.8 x 11.8 x 2.6 in. (Y x G x D) | |
| Ağırlık | yaklaşık 4.9 kg; 10.8 lbs. (aksesuarlar olmadan) | |
| Garanti | 2 yıl | |
| Kalibrasyon zaman aralığı | A Sınıfı için 1 yıl önerilir, aksi takdirde 2 yıl | |
| Sinyal Koşullandırma | ||
| 50 Hz sistemler için kademe | 50 Hz ± %15 (42.5 Hz ile 57.5 Hz arası) | |
| 60 Hz sistemler için kademe | 60 Hz ± %15 (51 Hz ile 69 Hz arası) | |
| Çözünürlük | 16 ppm | |
| 50 Hz güç frekansı için örnekleme frekansı | 10.24 kHz, Örnekleme hızı şebeke frekansı ile senkronizedir. | |
| Frekans ölçümleri için belirsizlik | < 20 ppm | |
| Dahili saatin belirsizliği | < 1s / gün | |
| Ölçüm aralıkları | IEC 61000-4-30 Sınıf-A uyumlu olarak belirlenen aralık değerleri toplamı | |
| Min, Maks değerler: | Yarım periyot, mesela: 50 Hz'deki 10 ms rms değerleri | |
| Geçici gerilimler: | Kanal başına örnekleme hızı 100 kHz ile 10 MHz arası | |
| Harmonikler | IEC 61000-4-7:2002 uyumlu olarak: 200 ms | |
| Kırpışma | IEC 61000-4-15:2003 uyumlu olarak: 10 dak (Pst), 2 saat (Plt) | |
| Ölçüm Girişleri | ||
| Giriş Sayısı | Voltaj ve akım ölçümleri için 8 adet galvanik izolasyonlu giriş. | |
| Sensör güvenliği | Sensöre bağlı olarak, 600 V CAT IV'e kadar | |
| Temel güvenlik | 300 V CAT III | |
| Nominal voltaj (rms) | 100 mV | |
| Kademe (tepe değer) | 280 mV | |
| Aşırı yük kapasitesi (rms) | 1000 V, sürekli | |
| Voltaj yükselme hızı | maks. 15 kV / µs | |
| Giriş direnci | 1 MΩ | |
| Giriş kapasitansı | 5 pF | |
| Giriş filtresi | Her bir kanalda bir adet pasif, alçak geçirgen filtre, bir adet yumuşatma filtresi ve bir adet 16-bit A/D dönüştürücü bulunur. Tüm kanallar ortak quartz kontrollu saat darbesiyle senkronize olarak örneklenir. | |
| Filtreler geçici gerilimlere karşı koruma sağlarlar ve sinyalin yükselme hızını limitlerler, yüksek frekanslı bileşenleri ve özellikle A/D dönüştürücünün örnekleme hızının yarısının üstündeki gürültü voltajını 80 dB azaltırlar. Böylece, olağanüstü büyük bir genlik kademesinde çok küçük ölçme hatalarına ulaşırlar. Bu durum, dönüştürücülerin çıkışındaki geçici voltajlar gibi aşırı çalışma koşullarında bile geçerlidir. | ||
| Belirsizlikler | ||
| Referans koşullarındaki belirsizlik | Voltaj sensörleri dahil belirsizlik IEC 61000-4-30 Sınıf-A uyumludur. Tüm voltaj sensörleri DC ile 5 kHz arası için uygundur | |
| 1000 V sensör ile | Udin = 480 V'ta ve 600 V P-N'de %0.1 | |
| 600 V sensör | Udin = 230 V P-N'de %0.1 | |
| Harmonikler için yapısal belirsizlik | EN 61000-4-7:2002 uyumlu olarak I Sınıfı | |
| Referans koşulları | 23 °C ± 2 K < 60 % rH; 74 °F ± 2 K < 60 % rH | |
| Isınmış cihaz > 3 saat | ||
| Güç kaynağı: 100 V ile 250 V ac arası | ||
| Sıcaklık kayması | 100 ppm / K | |
| Eskime: | < 0.05 % / yıl | |
| Ortak mod reddi | 50 Hz'de > 100 dB | |
| Sıcaklık kayması | Sıcaklık nedeniyle yükseltme değişikliği: < %0.005/K | |
| Eskime: | Eskime nedeniyle yükseltme değişikliği: < %0.04 /yıl | |
| Gürültü | Giriş kısa devre iken gürültü voltajı: < 40 µV | |
| DC | ± (%0.2 okuma + %0.1 sensör) | |
Fluke 1760 INTL Genel Özellikleri
- Tam olarak A Sınıfı uyumlu: En zorlu, uluslararası IEC 61000-4-30 Sınıf-A standardına uygun olarak testler yapın.
- GPS zaman senkronizasyonu: Verileri diğer cihazlardan gelen olaylarla ve veri setleriyle hassas bir şekilde ilişkilendirin
- Esnek ve tümüyle konfigüre edilebilir eşikler ve ölçek faktörleri: Bozulmaların algılanması ve kaydı için detaylı kriterler tanımlayarak, kullanıcıların özel sorunları kesin bir şekilde bulmasını sağlar.
- Kesintisiz güç kaynağı (40 dakika): Önemli olayları asla kaçırmayın - sebebi ortaya çıkarmak için kesintilerin ve kesilmelerin başlangıcını ve bitişini bile kaydedin
- 10 MHz, 6000 Vpk dalga şekli yakalama: En kısa süreli olayların bile detaylı bir resmine sahip olun
- 2 GB veri belleği: Çok sayıda güç parametresinin birlikte, uzun süreler boyunca detaylı biçimde kaydedilmesini sağlar.
- Kapsamlı yazılım dahildir: Temel sebebi belirlemek için trend diyagramları, istatistiksel özetler, rapor yazma ve online modunda iken gerçek zamanlı veri izleme sunar.
- Tak çalıştır: Otomatik sensör algılaması ile hızlı bir şekilde ayarlanabilir; sensörler güçlerini cihazdan aldığı için pile gerek kalmaz.
- Sahada kullanıma uygun sağlam tasarım: Dönen hiçbir bileşeni olmayan, tümüyle katı hal tasarımı ve izolasyonlu muhafazası sayesinde, neredeyse tüm koşullarda güvenilir test imkanı sağlar.
Ürün hakkında henüz soru sorulmamış.
