Fluke 2042 Kablo Güzergâh İzleyici

Fluke 2042 Kablo Güzergâh İzleyici

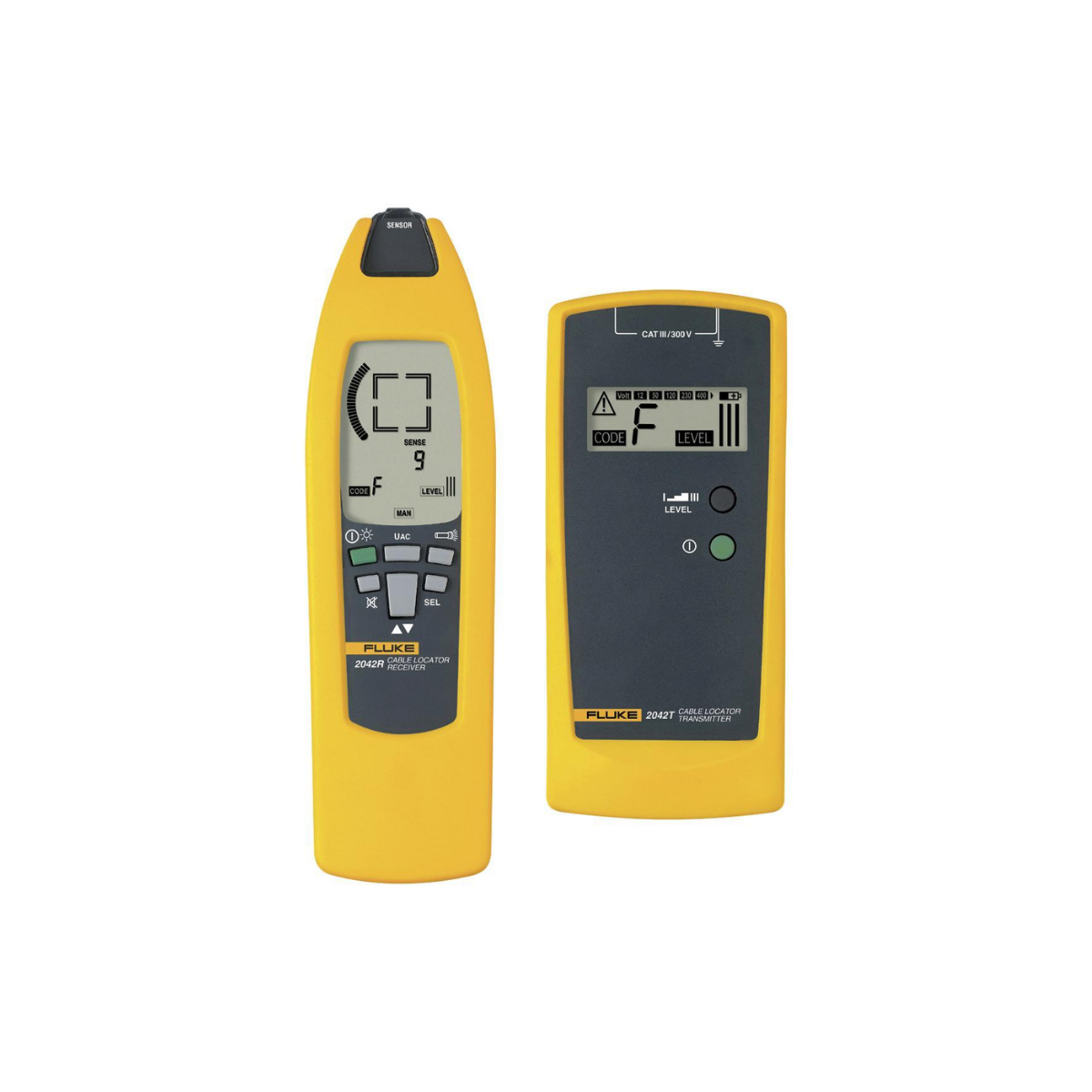

Fluke 2042, duvar, zemin ve tesisat içindeki kabloların güzergâhını belirlemek için geliştirilmiş verici-alıcı setidir. Elektrik tesisatında kabloyu sökmeden izlemek, enerjisiz devrede kopukluk veya kısa devre aramak ve sigorta ya da kesiciye bağlı final devreyi ayırmak isteyen ekipler için pratik bir yöntem sunar. Fluke 2042, canlı ve ölü kablolarla çalışabilmesi sayesinde bakım öncesi keşif ile arıza teşhisini aynı çalışma akışında birleştirir.

Setin vericisi ölçüm noktasına bağlanan sinyali dijital olarak kodlar; alıcı bu kodu ve sinyal seviyesini takip ederek doğru hattın seçilmesine yardımcı olur. Fluke 2042 vericisi 12, 50, 120, 230 ve 400 V seviyelerini algılayabilir, 0–60 Hz frekans aralığını izler ve 125 kHz çıkış sinyali üretir. Vericinin 400 V AC/DC'ye kadar gerilim kapasitesi, bağlantı öncesi test edilen devrenin enerji durumunun dikkatle doğrulanmasını gerektirir.

Canlı ve enerjisiz kablolarda izleme

Fluke 2042, canlı bir devrede sinyal takibi yapılmasına veya devre enerjisizken hedef kablonun belirlenmesine imkân verir. Enerjisiz devrelerde verici tarafından oluşturulan sinyal alıcıda daha belirgin biçimde izlenebilir; canlı devrelerde ise alıcının harici gerilim göstergesi ve kullanıcının güvenlik prosedürü önem kazanır. Fluke 2042 ile çalışırken test uçlarının doğru terminale bağlanması, ölçüm kategorisinin korunması ve devreye uygulanabilecek gerilim sınırlarının aşılmaması gerekir.

Alıcının hassasiyeti otomatik veya manuel olarak ayarlanabilir. Otomatik mod geniş alanda hızlı tarama için, manuel mod ise birbirine yakın birden fazla kablo arasından tek hattı ayırmak için kullanılabilir. Fluke 2042 alıcısındaki alınan sinyal kodu, verici koduyla karşılaştırılarak yanlış kablonun izlenmesi riskini azaltır. Akustik sinyal kapatılabildiği için sessiz çalışma gereken bina, hastane, ofis ve üretim alanlarında ekran üzerinden ilerlemek mümkündür.

Verici ve alıcı ekranlarıyla kontrollü arama

Fluke 2042 vericisindeki LCD ekran verici seviyesini, kodunu ve harici gerilimi gösterir. Bu bilgiler, teknisyenin ölçüm noktasındaki elektriksel durumu gözlemleyerek sinyal uygulamasını kontrollü yapmasına yardımcı olur. Alıcının arkadan aydınlatmalı LCD ekranı ise alınan sinyal seviyesini, sinyal kodunu ve canlı gerilim bilgisini gösterir. Fluke 2042, ekran ve ses bilgisini birlikte sunduğundan dar kanallarda veya düşük ışıklı teknik hacimlerde kullanımı kolaylaştırır.

Karanlık alanlarda alıcı üzerindeki fener işlevi bağlantı noktalarının ve kablo güzergâhının görülmesine destek olur. Fener, kabloyu fiziksel olarak aydınlatır; sinyalin doğrulanması yine alıcı göstergesi ve uygun arama tekniğiyle yapılmalıdır. Fluke 2042 kullanıcısı, önce verici kodunu kontrol etmeli, ardından alıcı hassasiyetini düşürerek komşu hatlardan gelen sinyali ayırmalıdır. Böylece geniş bir tarama, daha dar ve doğrulanabilir bir takip işlemine dönüştürülebilir.

Duvar, yeraltı ve tesisat arızalarında kullanım

Fluke 2042 alıcısı duvar veya yeraltındaki kablo güzergâhlarını 0–2,5 m aralığında takip edebilir. Şebeke gerilimini algılama fonksiyonu 0–0,4 m mesafedeki canlı hatların ön kontrolünde kullanılır. Bu değerler zeminin yapısı, kablo düzeni, parazit ve iletkenlerin konumuna göre değişebileceğinden sonuç, kazı veya kırma işleminden önce başka bilgilerle de doğrulanmalıdır. Fluke 2042, tahmine dayalı müdahaleyi azaltan bir yönlendirme aracı olarak öne çıkar.

Cihaz; duvar içindeki besleme kablosunu, zemindeki hattı, kopuk veya kısa devreli iletkeni, elektrikli yerden ısıtma devresini ve metal su ya da ısıtma borusunu izlemek için kullanılabilir. Fluke 2042 ile sigorta veya kesiciye giden final devrenin bulunması, bakım ekibinin doğru hattı izole etmesini kolaylaştırır. Metal boru aramasında sinyalin boru üzerinde nasıl taşındığı ve yakın iletkenlerin etkisi dikkate alınmalı; alıcı göstergesi tek başına mekanik bir boru planı olarak yorumlanmamalıdır.

Saha güvenliği ve setin fiziksel yapısı

Fluke 2042'nin tüm girişleri EN 61010-1 ve CAT III 300 V sınıfına göre korunur. Bu sınıf, cihazın her gerilimde ve her ortamda güvenli olduğu anlamına gelmez; kullanıcı ölçüm kategorisini, devrenin nominal gerilimini ve çalışma prosedürünü birlikte değerlendirmelidir. Verici 190 × 85 × 50 mm, alıcı 250 × 65 × 45 mm ölçüsündedir. Fluke 2042 setinin taşıma çantasında alıcı ve verici birlikte korunarak saha organizasyonu kolaylaştırılır.

Verici 0,45 kg ve alıcı 0,36 kg ağırlığındadır. Vericide altı adet 1,5 V pil, alıcıda bir adet 9 V pil kullanılır. Her iki ünite 0–40 °C çalışma ve -20–60 °C saklama sıcaklığına, en fazla %80 yoğunlaşmasız bağıl neme ve 2000 m çalışma yüksekliğine göre belirtilmiştir. Fluke 2042 uzun süre saklanacaksa piller çıkarılmalı, bağlantı uçları temiz tutulmalı ve alıcı ağzı darbelerden korunmalıdır.

Fluke 2042 kimler için uygundur?

Fluke 2042; elektrik tesisatçıları, bina bakım ekipleri, pano servisleri, zayıf akım ve güçlü akım uygulamacıları, yerden ısıtma montajcıları ve arıza tespit servisleri için uygundur. Kablo güzergâhı keşfi, sigorta-kesici eşleştirmesi, duvar içindeki hattın takibi, kopukluk araştırması ve metal boru araması başlıca kullanım alanlarıdır. Fluke 2042 seçilirken 2,5 m izleme derinliği, 125 kHz sinyal, canlı/ölü kablo desteği, ayarlanabilir alıcı hassasiyeti ve CAT III 300 V sınıfı birlikte değerlendirilmelidir.

Fluke 2042 ile alınan sinyal, tesisatın elektriksel ve fiziksel koşullarıyla birlikte yorumlanmalıdır. Kabloların birbirine paralel gitmesi, metal kanallar, beton içindeki donatı, yüksek elektromanyetik gürültü veya birden fazla vericinin aynı anda kullanılması sonuçları etkileyebilir. Fluke 2042'nin ek verici desteği, uzun mesafelerde veya farklı sinyalleri ayırma ihtiyacında işe yarayabilir; buna rağmen her hat için kod ve hassasiyet kontrolü yapılmalıdır.

Sonuç olarak Fluke 2042, kablo güzergâhını tahmin etmek yerine verici tarafından üretilen kodlu sinyali alıcıyla takip etmeyi sağlar. Fluke 2042, 400 V AC/DC'ye kadar verici kapasitesi, 2,5 m'ye kadar derin izleme, aydınlatmalı alıcı ve manuel hassasiyet ayarıyla bakım ekiplerinin saha aramasını sistematik hale getirir. Güvenlik kategorisi, devre gerilimi ve arama koşulları doğru değerlendirildiğinde set, kablo arıza tespitinde güçlü bir yardımcıdır.

• Fluke 2042 canlı veya enerjisiz kablo güzergâhı takibini destekler.
• Verici 12/50/120/230/400 V seviyelerini algılar ve 125 kHz sinyal üretir.
• Alıcı duvar ve yeraltı kablolarını 0–2,5 m aralığında izleyebilir.
• Kodlu sinyal, otomatik veya manuel hassasiyet ve anahtarlanabilir ses sunar.
• Verici ve alıcı LCD ekranlıdır; alıcıda arka aydınlatma ve fener bulunur.
• Fluke 2042 EN 61010-1 ve CAT III 300 V güvenlik sınıfına göre tasarlanmıştır.
