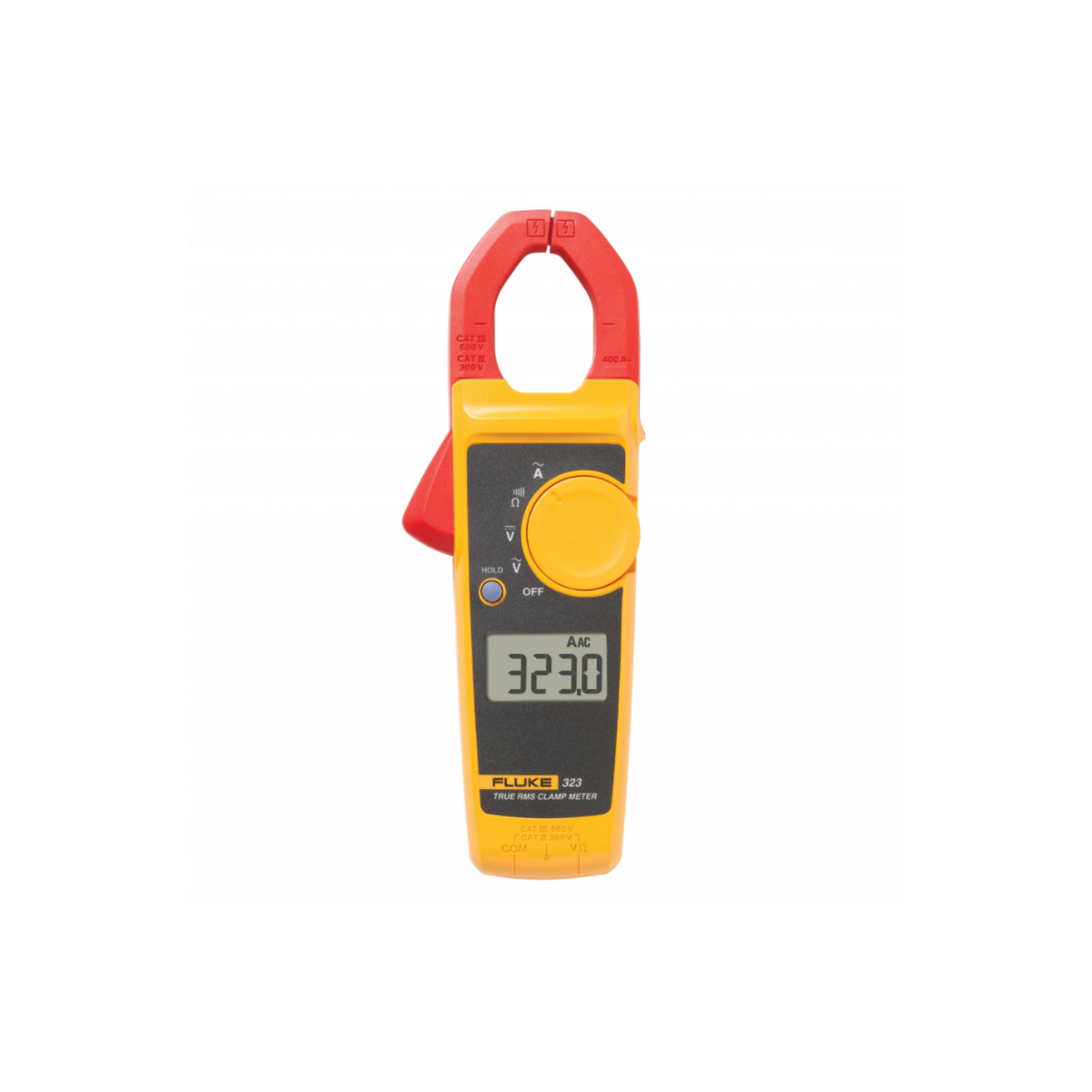

Fluke 323 True RMS Pensampermetre

Fluke 323, temel pens ölçümünü True RMS teknolojisiyle birleştirerek doğrusal olmayan yüklerde daha güvenilir AC değerlendirmesi yapmak isteyen elektrikçiler için geliştirilmiştir. 400 A AC akım, 600 V AC/DC gerilim, direnç ve süreklilik fonksiyonları; bina, makine ve servis panolarındaki ana kontrolleri kapsar. Fluke 323 kompakt gövdesiyle dar alanlarda hızlı akım taramasına odaklanır.

True RMS ile değişken yükleri değerlendirme

Fluke 323 True RMS AC akım ölçümü, LED sürücüler, elektronik güç kaynakları ve bazı motor yüklerinde dalga biçiminin ideal sinüsten sapmasını hesaba katmaya yardımcı olur. Ortalama tepkili bir pens ile karşılaştırıldığında yükün gerçek ısıl etkisine daha yakın bir değer elde etmek mümkün olabilir. Ölçümün doğruluğu, belirtilen frekans aralığı ve cihazın çalışma sınırları içinde değerlendirilmelidir.

45–65 Hz ve 65–400 Hz aralıkları için verilen doğruluk değerleri, Fluke 323 kullanımında sinyal frekansının dikkate alınması gerektiğini gösterir. Cihaz 400 A AC kapasitesiyle dağıtım devreleri, motor beslemeleri ve bina ekipmanlarında akım kontrolü yapabilir. Pens ölçümünde yalnızca bir akım taşıyan iletken kavranmalıdır.

600 V gerilim ve 4000 Ω direnç

Fluke 323 600 V AC ve DC gerilim ölçümüyle beslemenin varlığını, faz-toprak durumunu ve düşük gerilimli kontrol devrelerini kontrol etmeye yardımcı olur. Akım ölçümüyle gerilimin birlikte alınması, ekipmanın neden beklenenden farklı çalıştığını anlamak için daha iyi bir başlangıç sağlar. Test uçlarıyla ölçüm yaparken CAT kategorisine uygun bağlantı yöntemi kullanılmalıdır.

400 Ω ve 4000 Ω direnç kademeleri, bobin, kablo, kontaktör ve genel bağlantı kontrollerine yöneliktir. Yaklaşık 70 Ω süreklilik uyarısı, enerji kesilmiş devrelerde kopukluk ve sigorta durumunu hızlıca fark ettirir. Fluke 323 cihazının sade fonksiyon seti, saha teknisyeninin gereksiz menü adımlarına girmeden ölçüm yapmasını sağlar.

Kompakt çene ve erişim

30 mm çene açıklığı ve 207 × 75 × 34 mm ölçüler, Fluke 323 cihazının pano içindeki uygun kablolara ulaşmasını kolaylaştırır. Yaklaşık 265 g ağırlık, merdiven ve makine üstü uygulamalarda taşıma kolaylığı sunar. Data hold özelliği, ekranın doğrudan görülemediği dar alanlarda ölçüm değerini kısa süreli saklamak için kullanılabilir.

Fluke 323 600 MCM'e kadar uygun iletkenlerde akım ölçümüne yönelik tasarlanmıştır. İletkenin çene içinde merkezlenmesi, çenenin tam kapanması ve komşu iletkenlerden uzak durulması daha tekrarlanabilir sonuç alınmasına katkı verir. Manyetik alanların birden fazla iletken tarafından etkilenebileceği durumlarda ölçüm konumu değiştirilmelidir.

Günlük elektrik bakımında kullanım

Fluke 323 ile bir motorun faz akımları karşılaştırılabilir, bir klima dış ünitesinin çalışma akımı gözlenebilir veya bir pano çıkışında yükün varlığı kontrol edilebilir. Gerilim kademesi, yükün beslenip beslenmediğini doğrular; direnç ve süreklilik kademeleri ise yalnızca enerjisi kesilmiş devrede bağlantı testine ayrılır.

Fluke 323 üzerinde kapasitans, frekans, sıcaklık ve DC akım fonksiyonları bulunmadığı için cihazın uzmanlık alanı net ve basittir. Bu durum saha kullanımında avantaj olabilir; teknisyen temel AC/DC akım ve gerilim verilerine hızlıca ulaşır. Daha geniş fonksiyon gerektiğinde Fluke 325 gibi bir üst kapsam değerlendirilmelidir.

Güvenlik ve çalışma şartları

Fluke 323 CAT IV 300 V ve CAT III 600 V güvenlik kategorilerine göre tasarlanmıştır. Cihazın kategorisi, ölçüm yapılacak devrenin gerçek enerji seviyesine uygun seçilmelidir. Test uçlarının yalıtımı, parmak koruması, pens gövdesi ve kişisel koruyucu ekipman işlem öncesinde kontrol edilmelidir.

-10 °C ile 50 °C çalışma aralığı ve iki AA pil, Fluke 323 cihazının saha servislerinde kullanılmasına destek olur. Elektriksel güvenlik kategorisi çevresel koruma anlamına gelmez; ıslak veya yoğun tozlu alanlarda çalışma şartları ayrıca güvenli hale getirilmelidir.

Kimler için uygundur?

Fluke 323; elektrik tesisatçıları, bina bakım ekipleri, motor servisleri ve True RMS AC akım ölçümünü temel gerilim kontrolüyle birleştirmek isteyen kullanıcılar için uygundur. Cihazın kapsamı, hızlı ve tekrarlanabilir günlük pens ölçümlerine odaklanır.

Fluke 323 satın alınırken True RMS, 400 A AC, 600 V AC/DC, 30 mm çene, süreklilik ve CAT IV 300 V/CAT III 600 V özellikleri birlikte incelenmelidir.

• Fluke 323 True RMS AC akım ölçümüyle doğrusal olmayan yüklerin değerlendirilmesine yardımcı olur.
• Fluke 323 400 A AC, 600 V AC/DC, direnç ve süreklilik fonksiyonlarını birleştirir.
• Fluke 323 kompakt gövdesiyle günlük elektrik bakımında hızlı pens ölçümü sunar.

Özetle Fluke 323, gelişmiş fonksiyon kalabalığına girmeden True RMS doğruluğunu temel saha ölçümleriyle buluşturan profesyonel bir pensampermetredir.
