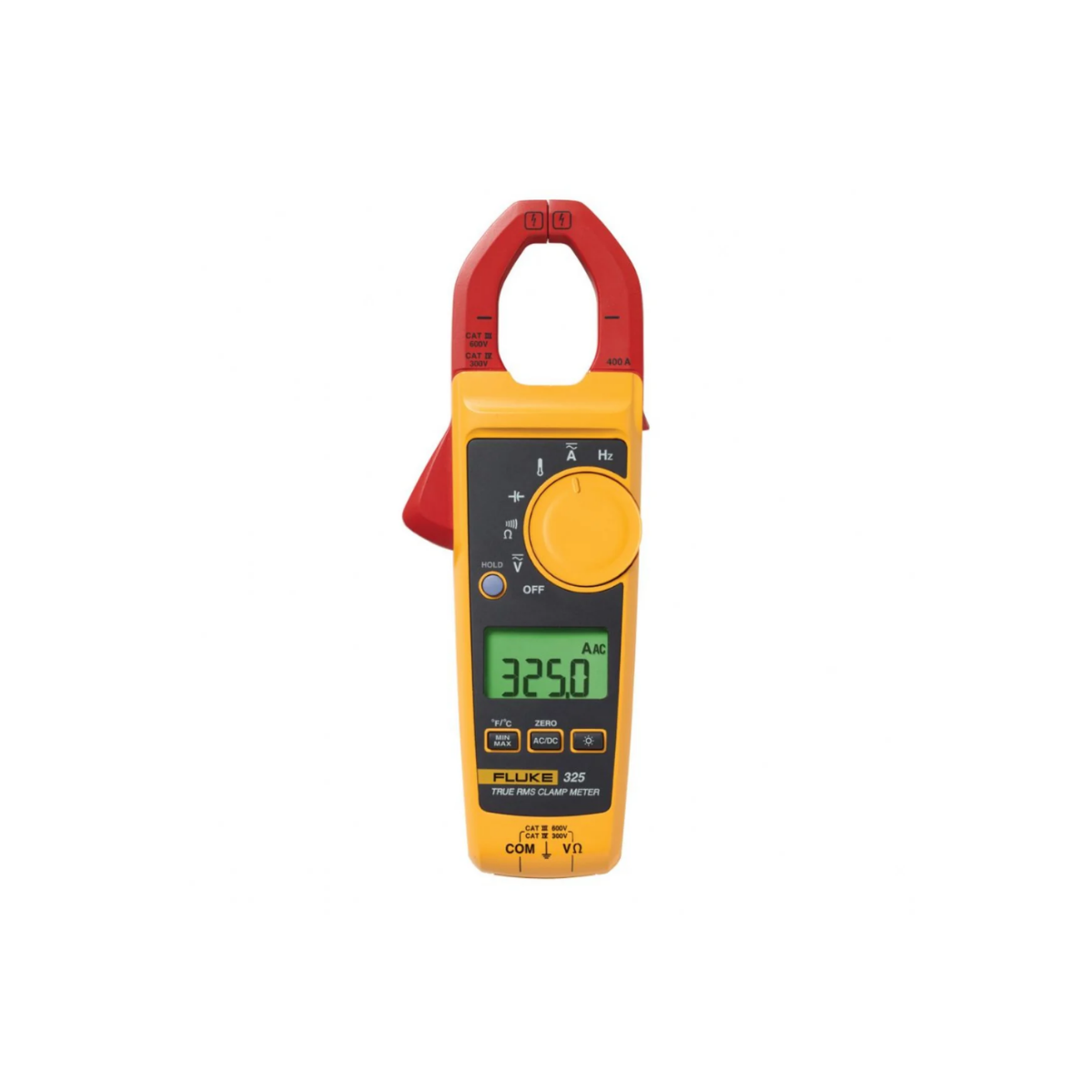

Fluke 325 True RMS Pensampermetre

Fluke 325, AC/DC akım ve gerilim ölçümünü sıcaklık, frekans ve kapasitans fonksiyonlarıyla birleştiren çok yönlü bir True RMS pensampermetredir. 400 A seviyesine kadar iki yönlü akım ölçümü, 600 V gerilim, 40 kΩ direnç ve temaslı sıcaklık kapasitesi; motor, pano, HVAC ve makine servislerinde tek cihazla daha geniş bir inceleme akışı sağlar. Fluke 325 temel pens modellerinden daha kapsamlı bir saha analizine yöneliktir.

AC/DC akım ve True RMS ölçüm

Fluke 325 40 A ve 400 A kademelerinde AC/DC akım ölçebilir. DC akım fonksiyonu, akü, DC motor, güç kaynağı ve kontrol devrelerinde yükün iki yönlü davranışını incelemeye yardımcı olur. AC tarafındaki True RMS yapı ise dalga şekli ideal olmayan elektronik ve motor yüklerinde daha gerçekçi bir akım değerlendirmesi sunar.

Pens çenesi uygun bir tek iletkeni kavradığında devreyi kesmeden akım kontrolü yapılabilir. Fluke 325 kullanılırken iletkenin çene içinde merkezlenmesi, çenenin tamamen kapanması ve faz ile dönüşün aynı anda kavranmaması gerekir. Akım değeri, yükün kalkış anı veya normal çalışma durumu belirtilerek kaydedilirse bakım karşılaştırması daha anlamlı hale gelir.

Gerilim ve direnç kademeleri

Fluke 325 600 V AC/DC gerilim kademesiyle besleme, faz-toprak ve kontrol devresi kontrolleri yapar. Akımın yüksek veya düşük çıkması, besleme gerilimiyle birlikte değerlendirilmediğinde eksik yorumlanabilir. Gerilim ölçümü, cihazın test uçları doğru sokete bağlanarak ve çalışma kategorisi doğrulanarak yapılmalıdır.

400 Ω, 4000 Ω ve 40 kΩ direnç kademeleri, kontaktör bobini, motor sargısı, sensör hattı ve bağlantı noktalarının genel kontrolünü kapsar. Fluke 325 süreklilik fonksiyonunda yaklaşık 30 Ω eşiğiyle kablo ve sigorta testini hızlandırır. Direnç ve süreklilik ölçümü yalnızca devrenin enerjisi kesilmiş ve kapasitif yük boşaltılmış durumda gerçekleştirilmelidir.

Sıcaklık, frekans ve kapasitans ile geniş teşhis

Fluke 325 temaslı probla -10 °C ile 400 °C arasında sıcaklık ölçebilir. Motor gövdesi, pano klemensi, kompresör bağlantısı, ısıtıcı ve güç modülü gibi yüzeylerde termal farklar incelenebilir. Bir bağlantıdaki sıcaklık yükselmesi; gevşeklik, aşırı akım veya soğutma sorununun araştırılması için ek veri sağlar.

5–500 Hz frekans ve 1000 µF'a kadar kapasitans ölçümü, cihazın motor ve HVAC servislerinde kullanımını artırır. Fluke 325 ile bir fan sürücüsünün kontrol frekansı, bir kondansatörün temel kapasite değeri veya bir kontrol devresinin sinyal davranışı hızlıca gözlemlenebilir. Bu fonksiyonlar osiloskop ve özel analizörlerin yerine değil, saha ön teşhisi için kullanılır.

Kompakt saha ergonomisi

207 × 75 × 34 mm gövde ve yaklaşık 283 g ağırlık, Fluke 325 cihazını taşıması kolay bir servis aracına dönüştürür. Arka aydınlatma, data hold ve min/maks kayıt fonksiyonları makine dairesi gibi değişken ışıklı ortamlarda ölçüm akışını destekler. 30 mm çene açıklığı, tipik saha kablolarına erişim sağlar.

Fluke 325 yumuşak taşıma çantasıyla birlikte kullanıldığında test uçları ve sıcaklık aksesuarı aynı ekipman içinde korunabilir. Çalışma ortamı -10 °C ile 50 °C aralığında tutulmalı; pens gövdesi ve test uçları aşırı mekanik zorlamadan uzak kullanılmalıdır.

Güvenlik ve uygulama planı

Fluke 325 CAT IV 300 V ve CAT III 600 V güvenlik sınıflarıyla belirlenmiş tesisat seviyelerinde ölçüm için tasarlanmıştır. Ölçüm kategorisi, devrenin nominal geriliminden bağımsız olarak geçici darbe riskini de ifade eder; bu nedenle yalnızca 600 V yazmasına bakılarak her noktada kullanılmamalıdır.

Pratik bir servis planında Fluke 325 önce gerilim varlığını, sonra pensle akımı, enerjisi kesilmiş devrede direnç ve sürekliliği, ardından gerekirse sıcaklık veya kapasitansı kontrol eder. Bu sıra, enerjili ve enerjisiz ölçümlerin birbirine karışmasını önlemeye yardımcı olur.

Kimler için uygundur?

Fluke 325; elektrik servisleri, HVAC teknisyenleri, motor bakım ekipleri, otomasyon teknisyenleri ve tek cihazla elektriksel-teknik veri toplamak isteyen kullanıcılar için uygundur. AC/DC pens ölçümü ile sıcaklık ve frekans fonksiyonları, cihazı standart bir akım pensinin üzerine taşır.

Fluke 325 satın alınırken True RMS, AC/DC 400 A, 600 V, 40 kΩ direnç, frekans, kapasitans, sıcaklık ve data hold fonksiyonları birlikte değerlendirilmelidir.

• Fluke 325 AC/DC 400 A akım ve 600 V gerilim ölçümünü True RMS altyapısıyla sunar.
• Fluke 325 sıcaklık, frekans, kapasitans ve 40 kΩ direnç kademeleriyle servis kapsamını genişletir.
• Fluke 325 elektrik, motor ve HVAC bakımında çok fonksiyonlu bir True RMS pensampermetredir.

Sonuç olarak Fluke 325, akım pensinin hızını çoklu ölçüm fonksiyonlarıyla birleştirerek saha arıza tespitinde daha geniş bir veri seti sağlayan profesyonel bir cihazdır.
