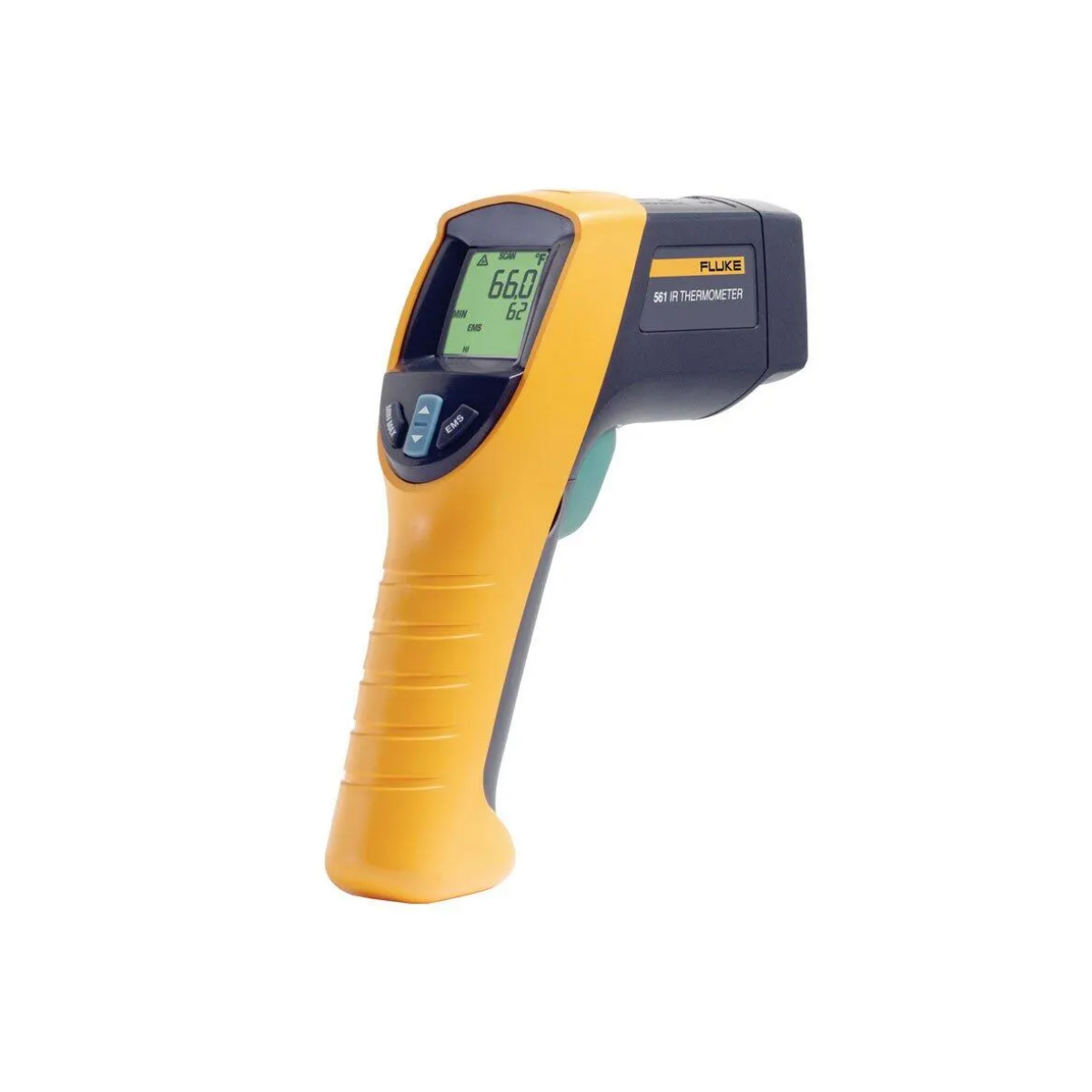

Fluke 561 HVAC Infrared ve Temaslı Termometre

Fluke 561, HVAC/R, elektrik ve mekanik bakım ekiplerinin tek cihazla hem kızılötesi hem de temaslı sıcaklık ölçümü yapabilmesi için tasarlanmıştır. Enerjili motor gövdeleri, ulaşılması zor borular, elektrik bağlantıları ve hareketli mekanizmalar temassız olarak taranabilir. Daha yüksek veya dahili sıcaklığın doğrulanması gerektiğinde K tipi termokupl girişi ve kutu içeriğindeki boru probu devreye alınır. Fluke 561, hızlı ön tarama ile kontrollü temas ölçümünü aynı servis akışında birleştirir.

Fluke 561 -40 °C ile 550 °C aralığında kızılötesi ölçüm yapar. Bu aralık, soğuk odalar, klima devreleri, ısıtma hatları, kompresörler, elektrik panoları ve birçok endüstriyel yüzey için geniş bir çalışma alanı sunar. Cihazın 12:1 mesafe-nokta oranı, ölçüm mesafesi arttığında hedef alanının gereksiz yere büyümesini önlemeye yardımcı olur. Fluke 561 ile küçük bir bağlantı noktasını ölçerken hedefin optik spotu tamamen doldurduğu mesafe korunmalıdır.

IR ve K tipi temas ölçümünü birleştirme

Fluke 561 üzerindeki K tipi mini konnektör girişi, endüstri standardı K tipi problarla uyumludur. Bu yapı, kullanıcının mevcut prob yatırımını korumasına ve farklı yüzey geometrilerine uygun aksesuar seçmesine imkân verir. Dahil olan kumaş kanca ve halka boru probu, boru yüzeyine pratik biçimde bağlanarak temaslı sıcaklık takibini kolaylaştırır. Fluke 561, temas probunun ölçtüğü noktayı termometrenin kızılötesi ölçümüyle karşılaştırarak yüzey ve temas sonuçları arasındaki farkın değerlendirilmesine yardımcı olur.

Kızılötesi ölçümde yüzey emissivity değeri sonucu doğrudan etkiler. Fluke 561 düşük 0,3, orta 0,7 ve yüksek 0,95 olmak üzere üç kolay seçilebilir emissivity kademesi sunar. Mat boya, metal boru, plastik yüzey veya oksitli parça gibi hedeflerde uygun seçim yapılmadığında ekranda görülen değer gerçek yüzey sıcaklığından sapabilir. Fluke 561 kullanılırken ölçüm açısı, mesafe ve yüzey yapısı servis kaydına eklenmeli; parlak metal yüzeylerde mümkünse mat bir referans alanı tercih edilmelidir.

HVAC ve elektrik bakımında hızlı teşhis

Fluke 561 ile motor, izolasyon, devre kesici, boru, tel ve aşınmış bağlantılar hızlı biçimde taranabilir. HVAC teknisyeni, besleme ve dönüş hatları arasındaki sıcaklık farkını gözlemleyebilir; elektrik bakım ekibi ise yük altındaki bağlantılarda anormal ısınma olup olmadığını kontrol edebilir. MIN, MAX ve DIF fonksiyonları, ölçüm sırasında görülen en düşük ve en yüksek değerleri ya da iki koşul arasındaki farkı değerlendirmeye yardımcı olur. Fluke 561 bu nedenle sadece tek bir sıcaklık değeri gösteren basit bir IR cihazından daha işlevsel bir servis aracıdır.

Fluke 561 ekranı güncel değerle birlikte maksimum, minimum veya fark bilgilerini gösterebilir. Ekran bekletme özelliği, erişimi zor bir noktadan ölçüm aldıktan sonra değeri okumayı kolaylaştırır. Arka aydınlatma düşük ışıklı makine dairelerinde görünürlüğü artırır. Fluke 561 iki AA pil ile çalışır ve lazer ile aydınlatma açıkken yaklaşık 12 saatlik sürekli kullanım süresi sunar. Pili korumak için ölçüm tamamlandığında cihaz kapatılmalı ve uzun süreli saha depolamasında yedek piller çıkarılmalıdır.

Dayanıklı ve taşınabilir servis tasarımı

Fluke 561 yaklaşık 340 g ağırlığında ve alet çantasında kolay taşınabilecek yapıdadır. 0 °C ile 50 °C çalışma sıcaklığı, HVAC servis sahaları ve genel bakım ortamlarının çoğunu kapsar. Lazer Class 2 tasarımındadır; lazer doğrudan göze tutulmamalı ve yansıtıcı yüzeylerde güvenli çalışma prosedürü uygulanmalıdır. Fluke 561 temaslı ölçümde -40 °C ile 550 °C'lik IR aralığından ayrı olarak K tipi girişin kendi ölçüm sınırlarını kullanır; prob seçimi yapılırken bu fark göz önünde bulundurulmalıdır.

Fluke 561 ölçüm sonuçlarının yüzey sıcaklığını temsil ettiğini, iç akışkan veya sargı sıcaklığını her durumda doğrudan göstermediğini hatırlatır. Boru izolasyonu, hava akışı, yüzey kirliliği ve çevredeki yansımalar kızılötesi okumayı etkileyebilir. Kritik bir arızada temaslı K tipi prob, elektriksel ölçüm veya üretici servis yöntemiyle ikinci doğrulama yapılmalıdır. Fluke 561, bu doğrulama gereksinimini ortadan kaldırmaz; doğru noktayı hızlı seçmeye ve sorunu daraltmaya yardımcı olur.

Fluke 561 kimler için uygundur?

Fluke 561; klima bakım firmaları, soğutma teknisyenleri, tesis yönetimleri, elektrik servisleri, endüstriyel bakım ekipleri ve mekanik montaj şirketleri için uygundur. Hava kanalı, boru, kompresör, pompa, radyant yüzey, sigorta bağlantısı ve motor gövdesi kontrolleri başlıca uygulamalardır. Fluke 561 seçilirken -40/550 °C IR aralığı, 12:1 optik oran, K tipi prob desteği, üç kademeli emissivity, MIN/MAX/DIF fonksiyonları ve arka aydınlatmalı ekran birlikte incelenmelidir.

Fluke 561 servis prosedürüne kolayca eklenebilir. Önce geniş yüzey IR ile taranır, şüpheli bölge daha kısa mesafeden yeniden ölçülür, ardından gerekli ise K tipi probla temas sıcaklığı doğrulanır. Bu üç aşamalı yaklaşım, merdiven üzerinde uzun süre kalmayı veya ekipmanı gereksiz yere sökmeyi azaltır. Fluke 561 ile elde edilen fark değerleri tarih, ekipman kodu ve yük koşuluyla saklandığında bakım planlaması için kullanılabilir teknik bir referans oluşturur.

Özetle Fluke 561, infrared hızını K tipi temas ölçümünün doğrulama kabiliyetiyle birleştiren HVAC ve bakım termometresidir. Fluke 561, 550 °C'ye kadar geniş IR aralığı, 12:1 optik oranı ve kolay emissivity seçimiyle saha kararlarını hızlandırır. Temassız taramanın avantajını temas probuyla tamamlamak isteyen ekipler için cihazın iki ölçüm yaklaşımı pratik bir bütünlük sağlar.

• -40 °C ile 550 °C arasında kızılötesi sıcaklık ölçümü yapar.
• Standart K tipi mini konnektörlü termokupllarla uyumludur.
• 12:1 mesafe-nokta oranı ve tek nokta lazeri bulunur.
• Emissivity düşük 0,3, orta 0,7 ve yüksek 0,95 olarak seçilebilir.
• MIN, MAX, DIF, HOLD ve iki seviyeli arka aydınlatma fonksiyonları sunar.
• K tipi kumaş kanca ve halka boru probu, sert çanta ve iki AA pil dahildir.
