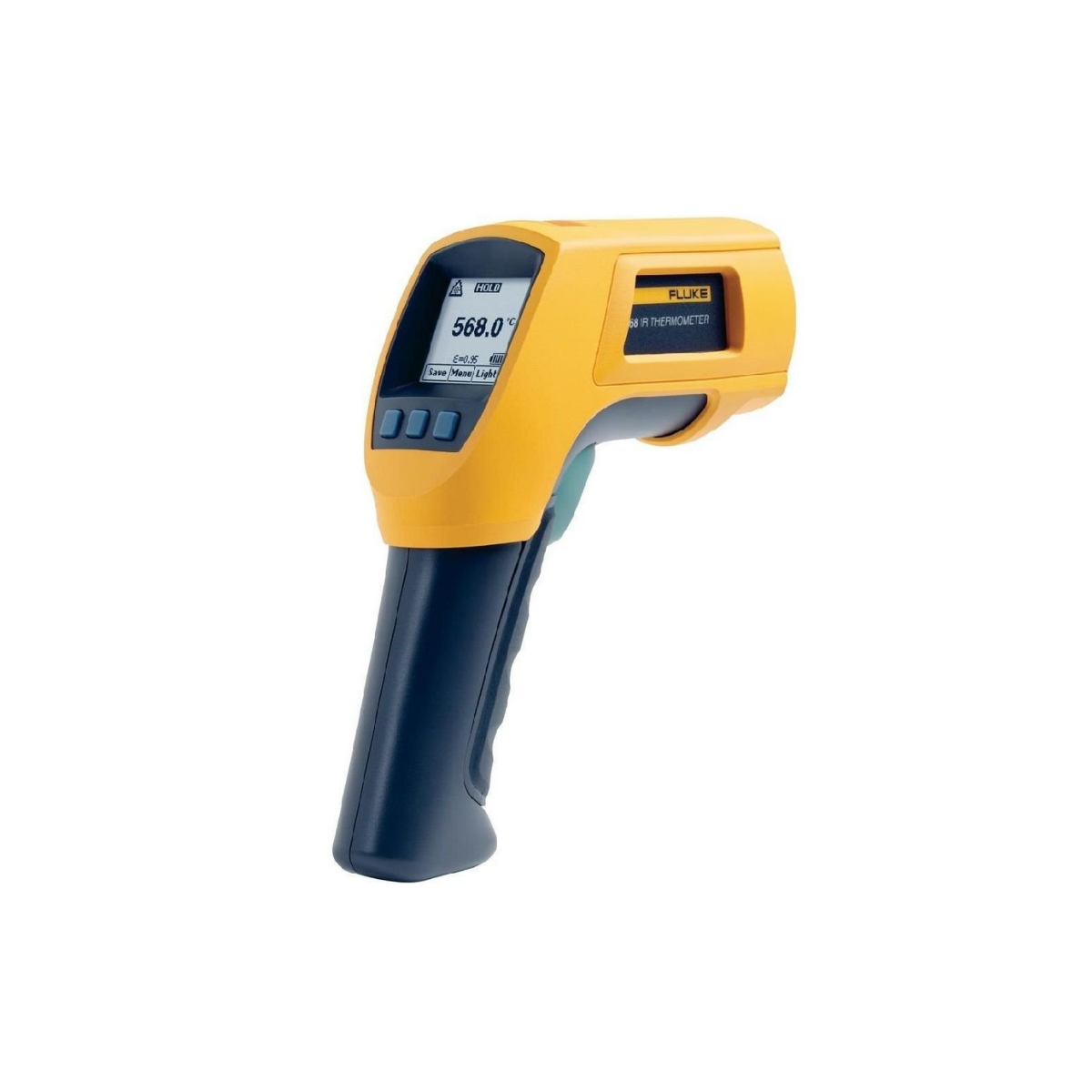

Fluke 568 Infrared ve Temaslı Termometre

Fluke 568, yüksek sıcaklıklı endüstriyel ekipmanlarda hızlı kızılötesi tarama ile temaslı K tipi ölçümü aynı gövdede sunan gelişmiş bir termometredir. Elektrik panoları, fırın çevresi, motor ve pompa gövdeleri, rulmanlar, proses hatları ve ulaşılması zor mekanik yüzeyler cihazla temassız olarak incelenebilir. Daha sonra K tipi termokuplla yüzey ya da probun ulaştığı noktada ikinci bir kontrol yapılabilir. Fluke 568, bakım verisinin yalnızca anlık ekranda kalmaması için kayıt ve USB aktarım özellikleri de içerir.

Fluke 568 kızılötesi ölçümde -40 °C ile 800 °C arasındaki aralığı kullanır. Bu üst sınır, standart HVAC ölçümünün ötesinde fırın, ısıtıcı, metal işleme, motor egzoz çevresi ve proses ekipmanlarının dış yüzeylerini izlemeye yardımcı olur. 50:1 mesafe-nokta oranı, cihazdan uzakta bulunan küçük hedeflerin daha kontrollü ölçülmesini sağlar. Fluke 568 ile yüksek mesafeden ölçüm yapılırken hedef yüzeyin optik spotu doldurması ve görüş hattının buhar, toz veya engeller tarafından kesilmemesi gerekir.

50:1 optik oran ile küçük hedefleri izleme

Fluke 568 üzerindeki tek nokta lazeri, hedef merkezini işaretler; lazer noktası cihazın ölçüm alanının tamamını göstermez. 50:1 oran, spot boyutunun mesafeyle büyümesini sınırladığı için kablo bağlantısı, küçük yatak yüzeyi veya dar proses hattı gibi hedeflerde avantaj sağlar. Fluke 568 minimum 19 mm spot boyutuna kadar çalışır. Bu değerin altındaki hedeflerde çevre yüzeyin ölçüme karışma riski artacağından cihaz daha yakına getirilmeli veya daha geniş, homojen bir referans yüzey seçilmelidir.

Fluke 568 emissivity değerini 0,10 ile 1,00 arasında 0,01 adımlarla ayarlayabilir ve sık kullanılan malzemeler için dahili bir tablo sunar. Parlak metal, boyalı sac, kauçuk ve oksitli yüzeylerin yayım özellikleri farklıdır. Ölçüm açısının değişmesi, yansıtıcı yüzeyde ortam sıcaklığının okunmasına neden olabilir. Fluke 568 kullanıcısı doğru malzeme seçimini kontrol etmeli, kritik noktalarda aynı ayarı korumalı ve gerekirse siyah mat bant ya da uygun referans yüzey üzerinden karşılaştırma yapmalıdır.

K tipi giriş ve geniş temas ölçüm aralığı

Fluke 568 standart mini konnektörlü K tipi termokupllarla uyumludur. K tipi giriş sıcaklık kademesi -270 °C ile 1372 °C arasındadır; kullanılan probun yapısı ve izin verilen sıcaklık sınırı ayrıca kontrol edilmelidir. Kutu içindeki K tipi boncuk prob, temas ölçümüne hızlı başlangıç sağlar ve yaklaşık -40 °C ile 260 °C aralığında kullanılır. Fluke 568, infrared değeri ile temas probu değerini art arda karşılaştırarak yüzey emissivity ayarının veya temas koşulunun sonucu nasıl etkilediğini değerlendirmeye yardımcı olur.

Fluke 568 fonksiyon menüsü ve yumuşak tuşlarıyla emissivity, alarm, veri kaydı ve sıcaklık birimi ayarlarına erişimi kolaylaştırır. Nokta matrisli 98 × 96 piksel ekran, güncel değerle birlikte MIN, MAX, AVG ve DIF sonuçlarını takip etmeyi sağlar. İki seviyeli arka aydınlatma, farklı ortam ışığında görünürlüğü destekler. Fluke 568, sesli ve iki renkli görsel Hi-Lo alarm ile belirlenen sınırların dışındaki ölçümlere hızlı tepki verilmesine yardımcı olur.

99 noktalı kayıt ve USB veri akışı

Fluke 568 tarih ve saat etiketiyle 99 noktaya kadar ölçüm saklayabilir. Bir makinenin vardiya başındaki ve sonundaki sıcaklık değerleri, farklı yük koşullarındaki proses ölçümleri veya bakım sonrası kontrol sonuçları cihaz belleğinde düzenli biçimde tutulabilir. Fluke 568 üzerindeki USB 2.0 bağlantısı, kaydedilen verilerin FlukeView Forms yazılımına aktarılmasına imkân verir. Verilerin bilgisayara taşınması, sıcaklık trendlerinin raporlanmasını ve ölçüm noktalarının bakım geçmişiyle ilişkilendirilmesini kolaylaştırır.

Fluke 568, USB bağlantısı üzerinden bilgisayar kullanımı sırasında çalıştırılabilir; bu özellik uzun kayıt ve analiz oturumlarında pil tüketimini azaltabilir. Ancak USB aktarımı, ölçümün fiziksel koşullarını düzeltmez. Her kayıt için hedef ekipman, mesafe, emissivity, ortam sıcaklığı, kullanılan prob ve yük durumu belirtilmelidir. Fluke 568 verisi grafik üzerinde görüldüğünde tekrarlanan sıcaklık artışları, gevşek bağlantı, sürtünme veya proses dengesizliği gibi başlıkların araştırılmasına yardımcı olur.

Saha ergonomisi ve uygulama sınırları

Fluke 568 iki AA pil ile çalışır; lazer ve arka aydınlatma açıkken yaklaşık 12 saat, bu özellikler kapalıyken yaklaşık 100 saat sürekli kullanım sunar. 0 °C ile 50 °C çalışma sıcaklığı ve darbelere dayanıklı ergonomik gövde, cihazı üretim tesisi ile servis sahası arasında taşımayı kolaylaştırır. Fluke 568'in ölçüm doğruluğu, yüzeyin optik özellikleri, cihazın hedefe açısı ve spot geometrisiyle ilişkilidir. Yüksek sıcaklığa yakın dururken kullanıcının kişisel koruyucu ekipman ve güvenli yaklaşma mesafesi prosedürlerine uyması gerekir.

Fluke 568 kritik elektriksel veya mekanik kararlar için tek kanıt olarak kullanılmamalıdır. Kızılötesi okuma, erişilen yüzeyin sıcaklığıdır; iç yatak sıcaklığı, kablo damar sıcaklığı veya proses akışkanının tamamı farklı olabilir. Şüpheli sonuçta uygun K tipi prob, elektriksel ölçüm veya üretici servis yöntemiyle doğrulama yapılmalıdır. Fluke 568, hızlı tarama, temas doğrulaması ve kayıtlı raporlama adımlarını tek cihazda birleştirerek bu sürecin verimliliğini artırır.

Fluke 568 kimler için uygundur?

Fluke 568; endüstriyel bakım, enerji üretimi, elektrik servisleri, mekanik tesisat, HVAC, proses kontrol ve kalite laboratuvarları için uygundur. 800 °C'ye kadar yüzey taraması, küçük hedeflerin uzaktan ölçümü, K tipi temas probu, alarm ve USB kayıt özellikleri cihazı gelişmiş saha denetimleri için uygun hale getirir. Fluke 568 seçilirken 50:1 oran, 19 mm minimum spot, 99 kayıt kapasitesi, 0,10–1,00 emissivity, -270/1372 °C K tipi giriş ve FlukeView Forms desteği birlikte değerlendirilmelidir.

Sonuç olarak Fluke 568, yüksek sıcaklık kapasitesini uzak mesafeden hedefleme ve ölçüm geçmişini bilgisayara aktarma yeteneğiyle destekler. Fluke 568, infrared ölçümün hızını K tipi temasın kontrol kabiliyetiyle bir araya getirir. Kaydedilen değerlerin ekipman kodu ve ölçüm koşullarıyla saklanması, bakım ekibinin yalnızca bir anlık sıcaklık rakamına değil, zaman içindeki eğilime göre karar vermesine yardımcı olur.

• -40 °C ile 800 °C arasında infrared ölçüm yapar.
• 50:1 mesafe-nokta oranı ve 19 mm minimum spot boyutu sunar.
• -270 °C ile 1372 °C aralığında K tipi termokupl girişini destekler.
• 0,10–1,00 arasında ayarlanabilir emissivity ve dahili malzeme tablosu bulunur.
• Tarih/saat etiketli 99 noktaya kadar kayıt ve USB 2.0 veri aktarımı sağlar.
• FlukeView Forms yazılımı, K tipi boncuk prob, sert çanta, iki AA pil ve iki yıl garanti dahildir.
