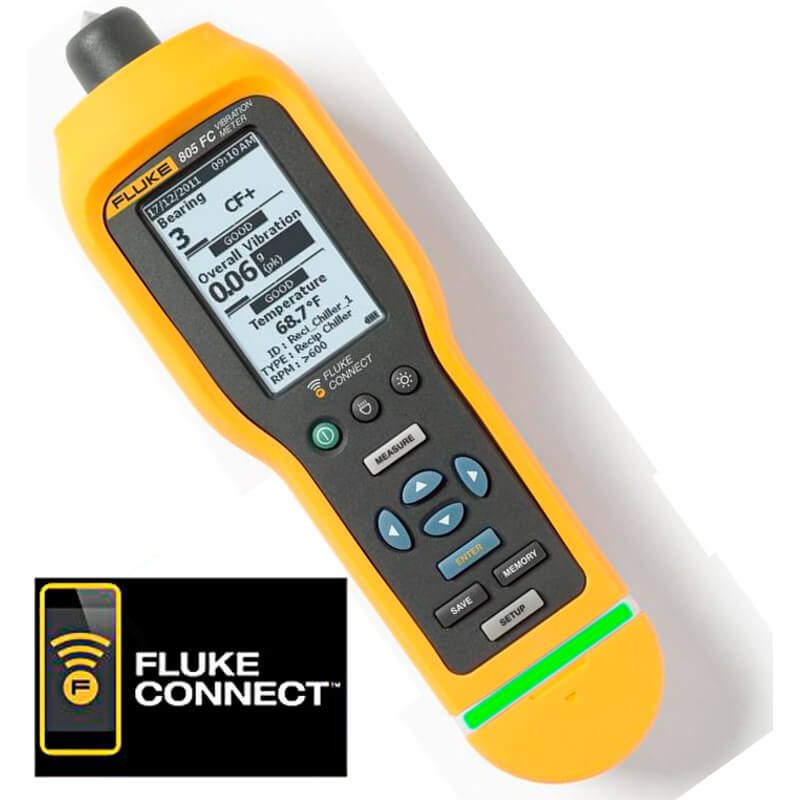

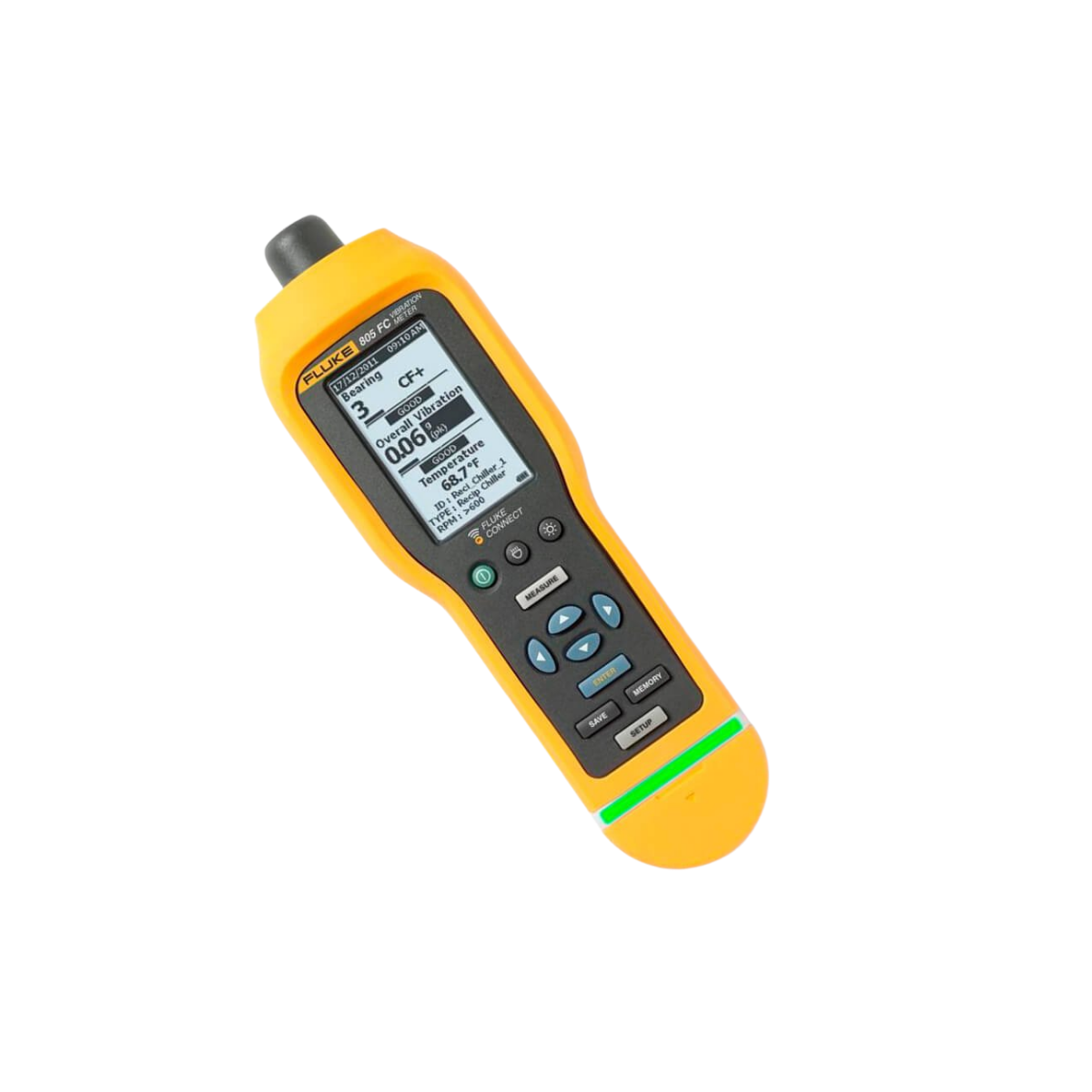

Fluke 805 FC Titreşim Ölçer

Fluke 805 FC, döner makinelerde titreşim şiddetini, rulman durumunu ve gövde sıcaklığını hızlı biçimde değerlendirmek için tasarlanmış taşınabilir titreşim analiz cihazıdır. Motor, pompa, fan, kompresör ve redüktör gibi ekipmanların kestirimci bakım programında aynı ölçüm noktasını düzenli aralıklarla kontrol etmeye yardımcı olur. Fluke 805 FC, yalnızca anlık bir titreşim değeri vermek yerine makine durumunu zaman içinde karşılaştırılabilir hale getiren bir saha yaklaşımı sunar.

Genel titreşim ölçüm bandı 10–1000 Hz olarak belirtilmiştir. Fluke 805 FC, ivme değerini g, m/s² ve benzeri birimlerde; hız değerini inç/s ve mm/s, yer değiştirmeyi mil ve mm olarak gösterebilir. Ölçüm noktası, sensörün yüzeye bastırma kuvveti ve makinenin çalışma yükü sonuç üzerinde etkilidir. Aynı ekipmanda trend oluşturulacaksa ölçüm yönü, prob baskısı, devir ve yük koşulları mümkün olduğunca sabit tutulmalıdır.

Genel titreşim ve CF+ rulman değerlendirmesi

Fluke 805 FC'nin Crest Factor Plus yani CF+ yaklaşımı, rulman hasarının erken belirtilerini genel gövde titreşiminden ayırmaya yardımcı olur. Rulman değerlendirme bandı 4000–20.000 Hz, CF+ değerleri 1–16 ve şiddet seviyesi dört kademeli olarak tanımlanmıştır. Fluke 805 FC sonucu tek başına rulman arızasının kesin teşhisi değildir; makine geçmişi, devir, yağlama, hizalama ve diğer titreşim noktalarıyla birlikte yorumlanmalıdır.

Dört durum seviyesi, teknisyenin ölçüm noktasını acil inceleme, planlı bakım veya normal izleme gibi sınıflara ayırmasına yardımcı olur. Fluke 805 FC ile aynı model makinelerde referans değerleri oluşturmak, tek bir evrensel eşik kullanmaktan daha sağlıklı bir bakım kararı sağlayabilir. Sensörün aynı noktaya ve benzer yüzey temizliğine yerleştirilmesi, CF+ trendinin güvenilirliği için önemlidir.

IR sıcaklık ve harici sensör desteği

Fluke 805 FC, titreşim noktasındaki yüzey sıcaklığını -20 °C ile 200 °C arasında kızılötesi yöntemle kontrol eder. Yaklaşık 3,8 cm sabit ölçüm mesafesi ve ±2 °C doğruluk belirtilmiştir. Fluke 805 FC'nin IR sıcaklık değeri, rulman gövdesinde sürtünme, yağlama veya aşırı yük kaynaklı ısınmayı titreşim verisiyle birlikte görmek için kullanılabilir. Parlak metal, kirli yüzey, emissivity farkı ve çevre sıcaklığı kızılötesi sonucu etkileyebilir.

Cihaz harici sensör bağlantısını destekler; harici sensör kutu içeriğine dahil değildir. Fluke 805 FC dış sensör kullanıldığında sensör beslemesi için 20–22 V DC ve en fazla 5 mA bias koşulu tanımlar. Erişilmesi zor veya sürekli izleme noktalarında harici sensör avantaj sağlayabilir, ancak sensör tipi, kablo güzergâhı ve montaj rezonansı değerlendirilmeden sonuçlar doğrudan karşılaştırılmamalıdır.

Hafıza, USB ve Fluke Connect

Fluke 805 FC dahili hafızasında 3500 ölçüme kadar veri saklayabilir. USB 2.0 bağlantısı, kayıtların bilgisayara aktarılmasına ve ekipman bakım raporlarında kullanılmasına yardımcı olur. Fluke 805 FC ile kaydedilen ölçüm noktasına makine adı, konum ve çalışma koşulu gibi açıklamalar eklenmesi, aylar sonra trend incelenirken verinin anlamını korur.

Fluke Connect uyumluluğu, ölçüm değerlerinin mobil uygulama üzerinden paylaşılması ve bakım ekibinin aynı veri setine erişmesi için kullanılabilir. Fluke 805 FC'nin kablosuz bağlantısı, cihazın mekanik olarak ölçüm noktasına bastırılması gereğini kaldırmaz; doğru temas ve güvenli yaklaşım hâlâ teknisyenin sorumluluğundadır. Kablosuz kullanımın tesis politikaları ve saha güvenliğiyle uyumlu olduğu doğrulanmalıdır.

Sensör, aralıklar ve saha dayanımı

Fluke 805 FC'nin dahili sensör hassasiyeti 100 mV/g ±10%, ölçüm aralığı 0,01–50 g, çözünürlüğü 0,01 g ve 100 Hz'de doğruluğu ±%5 olarak verilir. 500 g tepe sınırı, cihazın ağır darbe veya serbest düşme etkilerine karşı sınırsız olduğu anlamına gelmez. Fluke 805 FC ile sensör ucu düz bir yüzeye bastırılmalı, sivri temas noktasında kayma önlenmeli ve makine koruyucuları çıkarılırken enerji izolasyonu prosedürlerine uyulmalıdır.

Cihaz -20 °C ile 50 °C arasında çalışır, -30 °C ile 80 °C arasında saklanır, yoğunlaşmasız %10–95 bağıl neme ve 3048 m'ye kadar yüksekliğe uygun olarak belirtilir. IP54 gövde, 1 m düşme dayanımı ve yaklaşık 500 g ağırlık saha taşınabilirliğini destekler. Fluke 805 FC dört AA pille çalışır; uzun kayıt planında yedek pil ve sensör bağlantı kablosu bulundurmak iş sürekliliğini artırır.

Fluke 805 FC kimler için uygundur?

Fluke 805 FC; kestirimci bakım mühendisleri, fabrika bakım ekipleri, döner makine servisleri, enerji tesisleri, pompa istasyonları, HVAC mekanik ekipleri ve bakım taşeronları için uygundur. Motor-rulman kontrolü, pompa kavitasyon eğilimi ön incelemesi, fan balans değişimi, redüktör titreşim trendi ve yatak sıcaklığı karşılaştırması başlıca kullanım alanlarıdır. Fluke 805 FC seçilirken 10–1000 Hz genel titreşim, CF+ bandı, IR sıcaklık, 3500 kayıt, harici sensör ve Fluke Connect işlevleri birlikte değerlendirilmelidir.

Titreşim seviyeleri makinenin devir sayısı, yükü, montajı ve bakım geçmişinden bağımsız yorumlanmamalıdır. Fluke 805 FC ile alınan yüksek bir değer, gevşek bağlantı, yanlış hizalama, balanssızlık, yağlama eksikliği veya rulman hasarı gibi farklı nedenlerden kaynaklanabilir. Trend değerleri ekipmanın normal referansıyla karşılaştırıldığında cihaz, arızayı beklemeden bakım planına girdi sağlayan güçlü bir tarama aracına dönüşür.

Sonuç olarak Fluke 805 FC, genel titreşim, yüksek frekanslı rulman değerlendirmesi ve IR sıcaklık kontrolünü tek elde birleştiren bağlantılı bir bakım cihazıdır. Fluke 805 FC, 3500 ölçüm hafızası, USB aktarımı ve Fluke Connect desteğiyle tek seferlik kontrolü izlenebilir bakım verisine dönüştürür. Ölçüm noktası ve çalışma koşulu standartlaştırıldığında cihaz, döner makinelerde erken uyarı ve önceliklendirme kararlarını destekler.

• Fluke 805 FC 10–1000 Hz genel titreşim ve 4000–20.000 Hz CF+ rulman değerlendirmesi yapar.
• CF+ değeri 1–16 aralığında ve durum sınıflaması dört seviyede sunulur.
• -20–200 °C IR sıcaklık ölçümü, yaklaşık 3,8 cm sabit mesafe ve ±2 °C doğruluk bulunur.
• 0,01–50 g aralığı, 0,01 g çözünürlük ve 100 mV/g ±10% dahili sensör hassasiyeti sunar.
• 3500 ölçüm hafızası, USB 2.0, harici sensör desteği ve Fluke Connect uyumluluğu vardır.
• IP54 gövde, 1 m düşme dayanımı, dört AA pil ve 500 g tepe sınırı belirtilmiştir.
