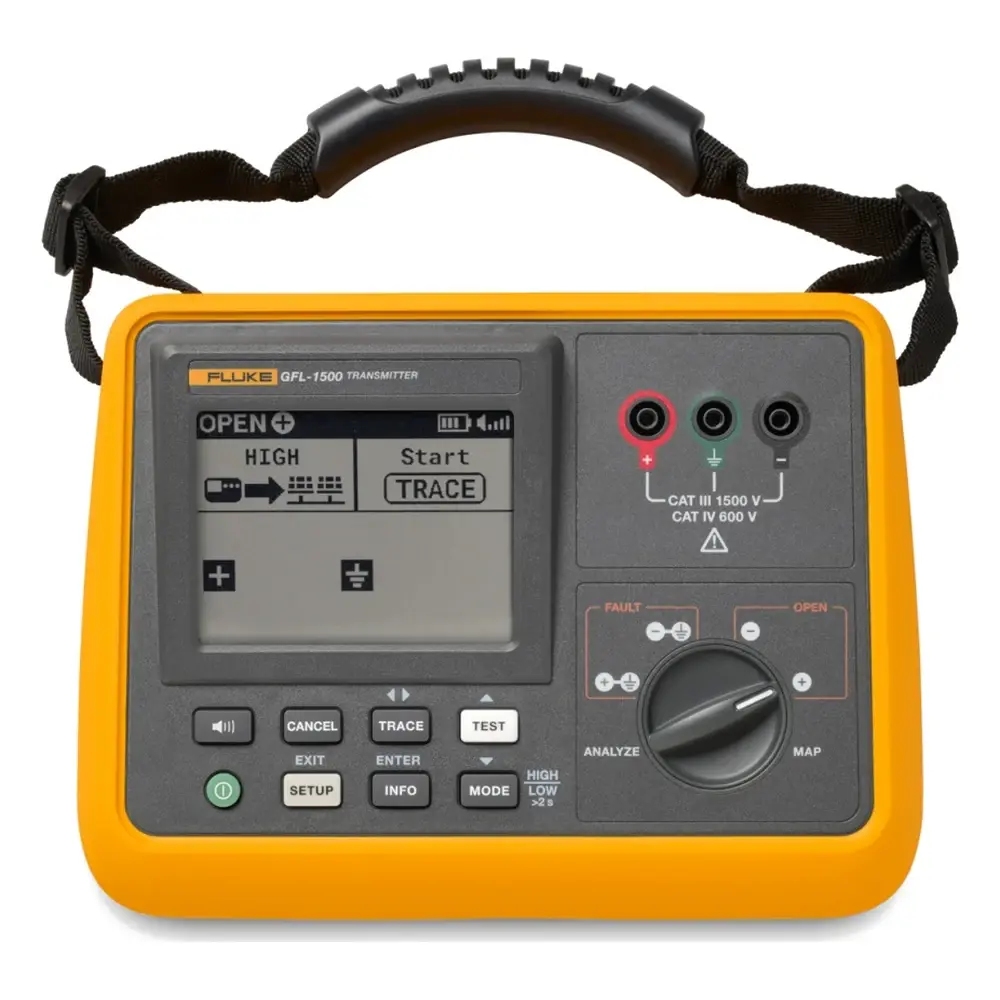

Fluke GFL-1500 Güneş Paneli Topraklama Arızası Tespit Cihazı
Fluke GFL-1500, fotovoltaik (PV) sistemlerdeki aktif toprak arızalarını hızlıca bulmak için geliştirilmiş bir arıza tespit cihazıdır. Verici, diziye izlenebilir bir sinyal uygular; alıcı ve pens ile bu sinyal kablolar boyunca temassız olarak takip edilerek arızanın bulunduğu modül veya kablo noktasına ulaşılır. İnverterlerin "izolasyon hatası" veya "toprak arızası" uyarısıyla durduğu sahalarda, dizileri tek tek sökmeden arızanın yeri tespit edilir.
Öne Çıkan Özellikler
- PV sistemlerinde aktif toprak arızalarının tespiti ve konumlandırılması
- Kolay izlenebilir sinyal ile arıza bulma süresinin kısalması
- Yalıtımlı iletkenlerde temassız izleme: tehlikeye maruz kalmanın azalması
- Analiz, Arıza İzleme (FAULT), Açık Devre (OPEN) ve Haritalama (MAP) fonksiyonları
- CAT III 1500 V DC / CAT IV 600 V sınıfı verici
- 0 – 1500 V DC gerilim ve arıza direnci analizi
- Grafik ekranlı verici, sayısal ve çubuk grafik ekranlı alıcı, sesli uyarı
Toprak Arızası Neden Önemli?
PV dizilerinde kablo yalıtımının zarar görmesi, konnektörlere su girmesi veya modül arızası toprak kaçağına yol açar. İnverter güvenlik nedeniyle durur ve sistem enerji üretemez. Geleneksel yöntemde diziler tek tek ayrılıp izolasyon testi yapılır; bu, büyük sahalarda günler sürebilir. GFL-1500, sinyali arıza noktasına kadar izleyerek bu süreyi dakikalar ve saatler seviyesine indirir; üretim kaybı azalır.
Kullanım Alanları
- Arazi ve çatı GES'lerinde toprak arızası tespiti
- İnverter izolasyon hatalarının kaynağının bulunması
- Açık devre (kopuk kablo) noktalarının tespiti
- Kablo güzergâhlarının haritalanması
Kimler İçin Uygun?
GES O&M ekipleri, solar servis firmaları ve büyük PV sahalarının işletme ekipleri için uygundur.
İlgili Ürünler ve Kategoriler
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 12 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
GFL-1500 nasıl çalışır?
Verici diziye izlenebilir bir sinyal uygular; alıcı ve pens ile sinyal temassız takip edilerek arıza noktası bulunur.
Kaç volta kadar sistemlerde kullanılır?
Verici CAT III 1500 V DC / CAT IV 600 V sınıfındadır.
Açık devre arızası da bulunabilir mi?
Evet. OPEN fonksiyonuyla kopuk kablo ve açık devre noktaları tespit edilebilir.
Fluke GFL-1500 kalibrasyon sertifikalı alınabilir mi?
Evet. PV devreye alma ve performans raporlarındaki ölçümlerin referans alınabilmesi için cihazın kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke GFL-1500, 12 ay garanti ile sunulmaktadır.
| Fluke GFL-1500 Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | GFL-1500 |
| Ürün Kodu | FLUKE-GFL-1500 |
| Ürün Grubu | Fotovoltaik Ölçüm Cihazı / Solar Güç Ölçer |
| Garanti Süresi | 12 Ay |
Fluke GFL-1500 Teknik Özellikleri
Fluke GFL-1500 Güneş Paneli Topraklama Arızası Tespit Cihazı
| Genel | Verici (Transmitter) | Alıcı (Receiver) | Pens | |
| Ölçüm kategorisi | CAT III 1500 V DC / CAT IV 600 V | Kategoriye göre derecelendirilmemiştir. Yalnızca yalıtımlı iletkenlerde, 1500 V'a kadar kullanın. | ||
| Çalışma gerilimi | 1500 V DC / 600 V AC | Temassız. Sadece yalıtımlı iletkenlerde, 1500 V'a kadar kullanın | ||
| İşletim frekansını izleme sinyali | FAULT & MAP: 6.25 kHz OPEN: 32.764 kHz | N/A | ||
| İzleme sinyali göstergeleri | Grafiksel ekran, sesli uyarı | Sayısal, çubuk grafik ekran, sesli uyarı, LED | AC akımı | |
| İzleme sinyali akım çıkışı (tipik) | FAULT & MAP: HATA VE EŞLEME: | N/A | N/A | |
| İzleme sinyali gerilim çıkışı – açık devre (tipik) | FAULT & MAP: Ünite YÜKSEK modu: 30 V RMS | N/A | N/A | |
| Gerilim aralığı / Çözünürlük (ANALİZ) | Aralık: 0-1500 V DC Çözünürlük: 1 V Yüksek kapasitans ve direnç tespit edilirse voltaj ölçümü yapılmaz | N/A | N/A | |
| Direnç aralıkları (ANALİZ) | ≈ <5 kΩ (HATA) ≈ 10 kΩ (HATA) ≈ 50 kΩ ≈ 100 kΩ ≈ 500 kΩ ≈ >1 MΩ Yüksek kapasitans ve direnç tespit edilirse direnç aralığı yoktur | N/A | N/A | |
| Aralık tespiti (tipik) | N/A | FAULT & MAP: Dizi Modu Hava yoluyla maksimum mesafe: 4,75 m (15,6 ft) FAULT & MAP: Ünite Modu Hava yoluyla maksimum mesafe: 5,9 m (19,4 ft) AÇIK: Ünite Modu Maksimum (açık hava): 2,7 m (8,9 ft) | N/A | |
| AC Akım Ölçümü | Verici (Transmitter) | Alıcı (Receiver) | Pens | |
| Aralık | N/A | N/A | 150 mA | |
| Çözünürlük | N/A | N/A | 0.1 mA | |
| Maksimum iletken çapı | N/A | N/A | 61 mm (2,4 inç) | |
| Ekran | Verici (Transmitter) | Alıcı (Receiver) | Pens | |
| Ekran türü | Grafik LCD Ekran | Segment LCD Ekran | ||
| Aydınlatma | Ön ışık | Arka ışık | ||
| Çevresel özellikler | Verici (Transmitter) | Alıcı (Receiver) | Pens | |
| Çalışma sıcaklığı | -20 °C ile 50 °C (-4 °F ile 122 °F) | -10 °C ile 50 °C (14 °F ile 122 °F) | ||
| Çalışma Nemi (yoğuşmasız) | %95 RH: 0 °C ile <30 °C (32 °F ile <86 °F) %75 RH: 30 °C ile <40 °C (86 °F ile <104 °F) %45 RH: 40 °C ile 50 °C (104 °F ile 122 °F) | %90 RH: 10 °C ile <30 °C (50 °F ile <86 °F) %75 RH: 30 °C ile <40 °C (86 °F ile <104 °F) %45 RH: 40 °C ile 50 °C (104 °F ile 122 °F) | ||
| Çalışma Rakımı | 0 ile 3 000 m (9 843 ft) | |||
| Depolama yüksekliği | 0 ila 12.000 m (39.371 ft) | |||
| Depolama sıcaklığı ve nemi (piller hariç) | -20 °C ile 70 °C (-4 °F ile 158 °F), <%95 RH | -40 °C ile 60 °C (-40 °F ile 140 °F), <%95 RH | ||
| Geçici koruma | 10,00 kV (1,2/50 μS dalgalanma) | N/A | N/A | |
| Kirlilik derecesi | 2 | |||
| IP derecelendirmesi | IP54 (Çalışmıyor) | IP54 | IP30 (Çene Kapalı) | |
| Düşme testi | 1 m (3.28 ft) | |||
| Mekanik ve genel özellikler | Verici (Transmitter) | Alıcı (Receiver) | Pens | |
| Güç kaynağı | 8 x AA IEC LR6 alkalin veya NiMH şarj edilebilir | 4 x AA IEC LR6 alkalin veya NiMH şarj edilebilir | 2 x AA IEC LR6 alkalin | |
| Pil Ömrü (tipik) Buzzer veya ön ışık kullanılmazsa | FAULT & MAP Dizi Modu: yaklaşık 15 saat FAULT & MAP Ünite Modu: yaklaşık 8 saat AÇIK Ünite Modu: yaklaşık 15 saat | Yaklaşık 16 saat | >150 saat (arka ışık ve spot ışığı olmadan) | |
| Düşük pil göstergesi | Evet | |||
| Boyutlar (U x G x Y) | Yaklaşık 244 x 180 x 106 mm (9,6 x 7,0 x 4,2 inç) | Yaklaşık 183 x 75 x 43 mm (7,2 x 2,95 x 1,69 inç) | Yaklaşık 257 x 116 x 46 mm (10,1 x 4,6 x 1,8 inç) | |
| Ağırlık (piller takılıyken) | Yaklaşık 2,04 kg (4,5 lb) | Yaklaşık 0,27 kg (0,6 lb) | Yaklaşık 0,6 kg (1,32 lb) | |
| Test Ucu Kiti Genel Özellikleri | ||||
| İçerir |
| |||
| Ölçüm kategorisi | CAT III 1500 V / CAT IV 1000 V (TL324 ve AC385) CAT III 1500 V / CAT IV 600 V (TLPV1) | |||
| Çalışma akımı | 30 A | |||
| Çalışma sıcaklığı | -20 °C ile 50 °C (-4 °F ile 122 °F) | |||
| Depolama sıcaklığı | -20 °C ile 70 °C (-4 °F ile 158 °F) | |||
| Çalışma ve depolama nemi | %95 RH: 10 °C ile <30 °C (50 °F ile <86 °F) %75 RH: 30 °C ile <40 °C (86 °F ile <104 °F) %45 RH: -20 °C ile <10 °C veya 40 °C ile 50 °C (-4 °F ile <50 °F veya 104 °F ile 122 °F), yoğuşmasız | |||
| Çalışma irtifası | 3000 m (~9843 ft) | |||
| Depolama yüksekliği | 12 000 m (~39 371 ft) | |||
| Kirlilik derecesi | 2 | |||
| Düşmeye dayanıklı | 1 m (3.28 ft) | |||
| Titreşim | MIL-PRF-28800, sınıf 2 | |||
| Boyutlar | TL324: 2 m (6,56 ft) AC385: yaklaşık 93 x 52 x 21 mm (3,66 x 2,05 x 0,83 inç), TLPV1: 1,5 m (4,92 ft) | |||
| Ağırlık | Yaklaşık 0,48 kg (1,06 lb) | |||
Fluke GFL-1500 Genel Özellikleri
Arıza Tespitinde Devrim, Güneş Enerjisi Üretiminde Maksimum Verim
Fluke GFL-1500 Güneş Enerjisi Topraklama Arıza Tespit Cihazı, teknisyenlerin güneş fotovoltaik (PV) sistemlerindeki aktif topraklama arızalarını hızla tespit etmelerine yardımcı olan öncü bir sorun giderme aracıdır. Dizide izlenebilir bir sinyal üreterek çalışır ve arıza konumuna hızlı, sezgisel ve temassız bir izleme sağlar. Bu yenilikçi yaklaşım, zaman alıcı ve zahmetli arıza bulma yöntemlerini ortadan kaldırır ve gereksiz elektriksel risklere maruz kalmayı azaltır.
Güvenliği artırmanın ve kesinti süresini azaltmanın yanı sıra, bu yenilikçi çözüm teknisyenlerin güneş PV sistemlerindeki aktif toprak arızalarını bulma şeklini yeniden tanımlar. Karmaşık ve manuel teşhis yöntemlerini kolayca izlenebilen bir sinyal ile değiştirerek, GFL-1500 arıza izolasyon sürecini basitleştirir; ekiplerin sistemi hızlı ve etkili bir şekilde tekrar devreye almasını sağlar.
GFL-1500 Topraklama Arıza Tespit Cihazı, ahada teknisyenlerin iş akışını optimize etmek, daha hızlı ve güvenli arıza çözümüne imkan tanımak için tasarlanmış üç parçalı bir arıza giderme sistemidir. Bu sayede saha yöneticilerine, sistem performansı ve çalışma süresi konusunda daha yüksek güven sağlar. GFL-1500 sistemi, GFL-1500 Verici, GFL-1500 Alıcı ve GFL-1500 Sinyal İzleme Pensindenoluşur.
FaultTrack™ Teknolojisi — Güneş Enerjisi Topraklama Arıza Tespiti
GFL-1500, aktif arızaları tespit etmek ve arıza hattı boyunca izlenebilir bir sinyal üretmek için FaultTrack™ Teknolojisini kullanır. Bu sayede teknisyenler, vericiden gelen sinyali arızalı hattı boyunca tam arıza noktasına kadar takip edebilir. Aktif bir arızanın tam yerini tespit etmek eskiden zorlu bir işti; FaultTrack™ Teknolojisi sayesinde bu iş artık her zamankinden daha kolay.
Büyük ölçekli güneş panellerinde, aktif arızaları tespit etme zorluğu, eksik veya güncel olmayan dokümanlarla dizi düzenlerini belirleme zorluğuyla daha da artar. Ancak sahadaki genel düzen hakkında temel bir bilgi, birkaç bağlantı ve temassız izleme ile GFL-1500, teknisyenlerin arızalı dalı belirlemesine ve bir dizi içerisindeki arızanın noktasını tespit etmesine olanak tanır—ayrıntılı saha haritalarına veya zaman alıcı test prosedürlerine gerek kalmadan. Birden fazla teşhis fonksiyonunu tek, kullanımı kolay bir sistemde birleştiren GFL-1500, temassız sinyal izleme ile arızaları bulma konusunda benzersiz bir yetenek sunar ve yüksek verimli güneş enerjisi bakımı ile arıza giderme için vazgeçilmez bir araç haline gelir.
Kullanım Kolaylığı ve Zaman Tasarrufu
GFL-1500, sahada güneş topraklama arıza tespitini kolaylaştırmak için tasarlanmıştır. Teknisyenler, merkezi bir test noktasından başlayarak arıza hattını izlemeye, iletkenleri tekrar tekrar ayırmaya veya her bir dizi için tek tek zorlayıcı testler yapmaya gerek kalmadan devam edebilirler. Bu basitleştirilmiş yaklaşım, zamandan tasarruf sağlar ve arıza giderme güvenliğini artırarak ekibinizin sorunları hızlı ve güvenli bir şekilde çözmesini sağlar.
GFL-1500 sistemi, her biri teşhis sürecinin farklı aşamalarına uygun bir sinyal izleme alıcısı ve pensiçerir. Pens, özellikle sinyal netliğinin azalabileceği gürültülü ortamlarda bile, bağlantı kesmeden arızalı birleştiriciyi veya diziyi tespit etmek için kullanışlıdır. Arızalı güneş dizisi belirlendikten sonra, sinyal izleme alıcısı veya pens kullanılarak arıza hattı hassas şekilde takip edilebilir ve dizinin içindeki sorun nokta atışıyla bulunabilir.
Gerçek saha koşulları için tasarlanan GFL-1500, kolay kullanılabilir, hızlı devreye alınabilir ve zorlu ortamlara dayanıklı yapısıyla, teknisyenlerin sorundan çözüme verimli bir şekilde ilerlemesini sağlayan uçtan uca bir arıza giderme çözümü sunar.
Güvenlik ve Uyumluluk
Kamu ölçekli PV sistemlerinde 1500 V DC mimarilerin giderek daha fazla benimsenmesiyle birlikte, güvenli, doğru ve yüksek voltajlara uygun ölçüm/teşhis cihazlarına olan ihtiyaç da artmaktadır. Yüksek voltajlı DC sistemler, daha uzun diziler ve daha az bileşen sayesinde daha yüksek verimlilik sunar; ancak bu sistemlerdeki voltaj seviyeleri, daha yüksek güvenlik bilinci ve özel donanımlar gerektirir.
Fluke GFL-1500 şunları içerir:
Verici (Transmitter): CAT III 1500 V DC, CAT IV 600 V; IEC 61010-1 ve 61010-2-030 standartlarında belirtilen sıkı güvenlik şartlarını karşılar.
Alıcı (Receiver): CAT III 1500 V DC, CAT IV 600 V; IEC 61010-1 standardını karşılar.
Sinyal İzleme Pensi (Signal Tracing Clamp): 1500 V’a kadar yalıtımlı iletkenler üzerinde kullanım için tasarlanmıştır.
İster invertör, ister birleştirici veya modül seviyesinde çalışın, GFL-1500 Topraklama Arıza Tespit Cihazı, yüksek voltajlı ortamlarda topraklama hatalarını tespit etmek için sağlam, güvenli, hızlı ve güvenilir bir çözüm sunmak üzere güvenlik ve dayanıklılık açısından titizlikle test edilmiştir. Bu sayede teknisyenlerin sahada güvenle ve verimli bir şekilde çalışmasını sağlar.
