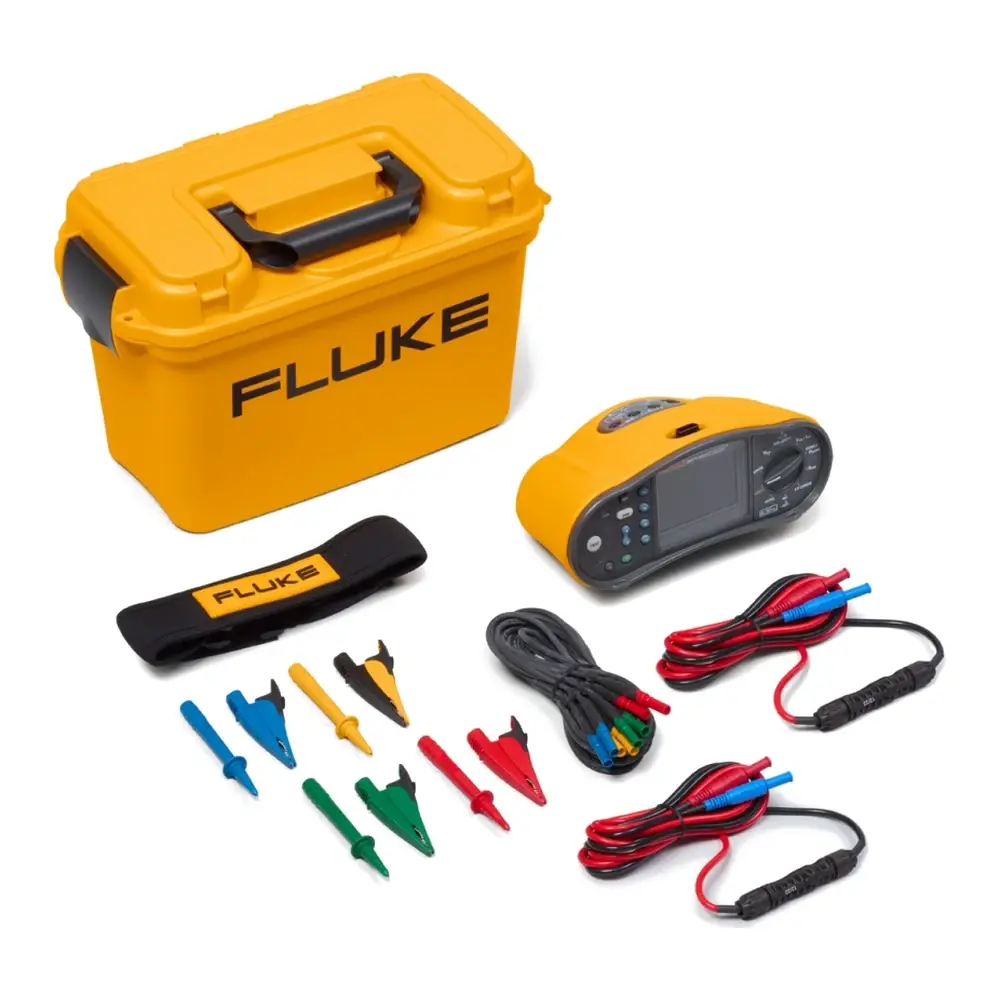

Fluke SMFT-1000/LITE Çok Fonksiyonlu PV (Güneş Paneli) Test Cihazı
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Fluke SMFT-1000/LITE Çok İşlevli PV Test Cihazı ve I-V Eğrisi İzleyici
Fluke SMFT-1000/LITE, 1000 V DC ve altındaki fotovoltaik sistemlerin kurulum, devreye alma, denetim ve bakım testleri için geliştirilmiş, IEC 62446-1 standardına uygun hepsi bir arada bir PV test cihazıdır. Güvenlik testlerini ve performans ölçümlerini tek cihazda birleştirir; I-V eğrisi izleme özelliğiyle bir PV dizisinin maksimum güç çıkışını 45 saniyeden kısa sürede gösterir. LITE seti, güvenlik ve IEC 62446-1 Kategori 1 testlerine odaklanan güneş enerjisi montaj personeli için ekonomik bir başlangıç çözümüdür.
Fluke SMFT-1000/LITE Hangi Ekip İçin Doğru Seçim?
Fluke SMFT-1000/LITE, güvenlik testleri ve IEC 62446-1 Kategori 1 testlerine odaklanan güneş enerjisi montaj personeli için ekonomik başlangıç setidir. Konut ve küçük ticari çatı sistemlerinin devreye alma testleri için yeterlidir; I-V eğrisi ve ışınım ölçümüne dayalı ileri analizler gerekiyorsa KIT veya PRO tercih edilmelidir.
SMFT-1000 Paket Seçenekleri
| Model | Paket içeriği | Test kapsamı |
|---|---|---|
| SMFT-1000/LITE (bu ürün) | Temel set | Güvenlik ve IEC 62446-1 Kategori 1 |
| SMFT-1000/KIT | PV test uçları + ışınım ölçer + TruTest | Kategori 1 + performans analizi |
| SMFT-1000/PRO | TruTest Advanced + MC4 pens uçlar + ışınım ölçer | Kategori 1 ve Kategori 2 |
Öne Çıkan Özellikler
- Koruyucu iletken direnci (RLO), ≥200 mA test akımı
- PV modül/dize açık devre gerilimi (Voc) 1000 V'a kadar, ±(%0,5 + 2 basamak)
- Kısa devre akımı (Isc) 20 A'e kadar
- İzolasyon direnci ölçümü (50/100/250/500/1000 V test gerilimleri)
- Polarite testi ve "Keep the Leads" ile otomatik test dizisi
- I-V eğrisi ölçümü ve üretici modül verileriyle sahada karşılaştırma
- CAT III 1000 V DC / CAT III 700 V AC güvenlik, gerilim aşımında net uyarı
- TruTest yazılımı ile ölçümlerin içe aktarılması, düzenlenmesi ve raporlanması
Neden Çok İşlevli PV Test Cihazı?
IEC 62446-1, PV sistemlerinin devreye alınmasında süreklilik, polarite, Voc, Isc ve izolasyon direnci gibi zorunlu testleri tanımlar. Bu testler için ayrı ayrı multimetre, izolasyon test cihazı ve pens kullanmak hem zaman alır hem de kayıtların birleştirilmesini zorlaştırır. SMFT-1000 test uçlarını değiştirmeden testleri otomatik sırayla yapar; sonuçlar geçti/kaldı olarak değerlendirilip doğrudan rapora aktarılır. I-V eğrisi, gölgelenme, kirlenme veya modül arızası gibi performans sorunlarını sahada ortaya çıkarır.
Kullanım Alanları
- Çatı ve arazi GES'lerinde devreye alma testleri
- IEC 62446-1 Kategori 1 belgelendirme
- Performans düşüklüğü ve dize arızalarının tespiti
- Periyodik bakım ve izolasyon kontrolü
İlgili Ürünler ve Kategoriler
- Fluke SMFT-1000/KIT Çok Fonksiyonlu PV (Güneş Paneli) Test Cihazı Kiti
- Fluke SMFT-1000/PRO Çok Fonksiyonlu PV Test Cihazı ve TruTest Kiti
- Fluke GFL-1500 Güneş Paneli Topraklama Arızası Bulucu
- Fotovoltaik ölçüm cihazları
- Test ve Ölçü Aletleri
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 36 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke SMFT-1000/LITE hangi testleri kapsar?
Koruyucu iletken direnci, Voc, Isc, izolasyon ve polarite gibi güvenlik ve IEC 62446-1 Kategori 1 testlerini kapsar.
Fluke SMFT-1000/LITE ile SMFT-1000/KIT arasındaki fark nedir?
KIT; PV test uçları, ışınım ölçer ve TruTest yazılımını da içerir. Fluke SMFT-1000/LITE temel settir.
Fluke SMFT-1000/LITE hangi standartlara uygundur?
PV sistemlerinin test ve belgelendirmesi için IEC 62446-1 standardına uygundur.
I-V eğrisi ölçümü ne kadar sürer?
Bir dizinin maksimum güç noktasını gösteren I-V eğrisi 45 saniyeden kısa sürede oluşturulur.
Kaç volta kadar sistemlerde kullanılabilir?
1000 V DC ve altında çalışan PV sistemlerinde kullanılır.
Fluke SMFT-1000/LITE kalibrasyon sertifikalı alınabilir mi?
Evet. PV devreye alma ve performans raporlarındaki ölçümlerin referans alınabilmesi için cihazın kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke SMFT-1000/LITE, 36 ay garanti ile sunulmaktadır.
| Fluke SMFT-1000/LITE Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | SMFT-1000/LITE |
| Ürün Kodu | FLK-SMFT-1000/LITE |
| Ürün Grubu | Fotovoltaik Ölçüm Cihazı / Solar Güç Ölçer |
| Garanti Süresi | 36 Ay |
| Fluke SMFT-1000/LITE Teknik Özellikleri | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Koruyucu iletken direnci (Rlo) | ||||||||||||||||||||||||||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık | |||||||||||||||||||||||
| 0,00 Ω - 19,99 Ω | 0,20 Ω - 19,99 Ω | 0,01 Ω | ± (%2 + 2 Basamak) | |||||||||||||||||||||||
| 20,0 Ω- 199,9 Ω | 20,0 Ω- 199,9 Ω | 0,1 Ω | ± (%2 + 2 Basamak) | |||||||||||||||||||||||
| 200 Ω / 2.000 Ω | 200 Ω / 2.000 Ω | 1 Ω | ± (%5 + 2 Basamak) | |||||||||||||||||||||||
| Test akımı | ≥ 200 mA (≤ 2Ω + Rcomp) | |||||||||||||||||||||||||
| Test gerilimi | 4 V DC … 10 V DC | |||||||||||||||||||||||||
| Polaritenintersineçevrilmesi | Evet | |||||||||||||||||||||||||
| Test ucu sıfırlama (Rcomp) | 3 Ω değerine kadar | |||||||||||||||||||||||||
| PV modülü/PV dizesi, açık devre gerilimi (Voc) | ||||||||||||||||||||||||||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık | |||||||||||||||||||||||
| 0,0 V - 99,9 V | 5,0 V - 99,9 V | 0,1 V | ± (%0,5 + 2 Basamak) | |||||||||||||||||||||||
| 100 V - 1.000 V | 100 V - 1.000 V | 1 V | ||||||||||||||||||||||||
| PVmodülü/PVdizesi,kısadevreakımı(Is/c) | ||||||||||||||||||||||||||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık | |||||||||||||||||||||||
| 0,0 A - 20,0 A | 0,2 A - 20,0 A | 0,1 A | ± (%1 + 2 Basamak) | |||||||||||||||||||||||
| İzolasyon direnci (RINS) | ||||||||||||||||||||||||||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık | |||||||||||||||||||||||
| 0,00 MΩ - 99,99 MΩ | 0,20 MΩ - 99,99 MΩ | 0,01 MΩ | ± (%5 + 5 Basamak) | |||||||||||||||||||||||
| 100,0 MΩ - 199,99 MΩ | 100,0 MΩ - 199,99 MΩ | 0,1 MΩ | ± (%10 + 5 Basamak) | |||||||||||||||||||||||
| 200 MΩ - 999 MΩ | 200 MΩ / 999 MΩ | 1 MΩ | ± (%20 + 10 Basamak) | |||||||||||||||||||||||
| Ölçüm aralığı | Çözünürlük | Hassaslık | ||||||||||||||||||||||||
| Yük yokken test gerilimi | 50 V / 100 V / 250 V - 199,9 MΩ'a kadar | 1 V | %0 ila + %25 | |||||||||||||||||||||||
| Test akımı | Min. 1 mA (250 kΩ / 500 kΩ / 1 MΩ'da) | |||||||||||||||||||||||||
| Durdurma diyodu kontrolü (Vbd) | ||||||||||||||||||||||||||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık | |||||||||||||||||||||||
| 0,00 V DC - 6,00 V DC | 0,50 V DC - 6,00 V DC | 0,01 V DC | ± (%5 + 10 Basamak) | |||||||||||||||||||||||
| Aşırıgerilimekarşıkorumacihazları (BV) | ||||||||||||||||||||||||||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık | |||||||||||||||||||||||
| 0 V DC - 1.000 V DC | 50 V DC - 1.000 V DC | 1 V DC | ± (%10 + 5 Basamak) | |||||||||||||||||||||||
| 4 mm test soketleri ile AC/DC gerilim ölçümü | ||||||||||||||||||||||||||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık | |||||||||||||||||||||||
| 0,0 V AC - 99,9 V AC | 5,0 V AC - 99,9 V AC | 0,1 V | ± (%2,5 + 2 Basamak) | |||||||||||||||||||||||
| 100 V AC - 700 V AC | 100 V AC - 700 V AC | 1 V | ||||||||||||||||||||||||
| 0,0 V DC - 99,9 V DC | 5,0 V DC - 99,9 V DC | 0,1 V | ||||||||||||||||||||||||
| 100 V DC - 1.000 V DC | 100 V DC - 1.000 V DC | 1 V | ||||||||||||||||||||||||
| AC/DCAlgılama | Evet (Otomatik) | |||||||||||||||||||||||||
| '+ / - polarite kontrolü | Evet | |||||||||||||||||||||||||
| Genel Teknik Özellikler | ||||||||||||||||||||||||||
| SMFT-1000 boyutu | 10 cm x 25,0 cm x 12,5 cm | |||||||||||||||||||||||||
| SMFT-1000 ağırlığı | 1,4 kg | |||||||||||||||||||||||||
| Pil | 6 AA IEC LR6 | |||||||||||||||||||||||||
| Çalışma sıcaklığı | 0 °C ila 50 °C | |||||||||||||||||||||||||
| Depolama sıcaklığı | '-30 °C ila 60 °C, piller çıkarılmışken | |||||||||||||||||||||||||
| Çalışma yüksekliği | En fazla 2.000 m | |||||||||||||||||||||||||
| Depolama yüksekliği | En fazla 2.000 m | |||||||||||||||||||||||||
| Güvenlik | ||||||||||||||||||||||||||
| SMFT-1000 PV Analiz Cihazı | IEC 61010-1 Kirlilik Derecesi 2 IEC 61010-2-034 CAT III 1000 V dc, CAT III 700 V AC | |||||||||||||||||||||||||
| Aksesuarlar | IEC 61010-031 | |||||||||||||||||||||||||
| TL-1000-MC4 | CAT III 1500 V, 20 A | |||||||||||||||||||||||||
| TP1000 Uzak Prob (kapaklı) | CAT IV 600 V, CAT III 1000 V, 10 A | |||||||||||||||||||||||||
| TP1000 Uzak Prob (kapaksız) | CAT II 1000 V, 10 A | |||||||||||||||||||||||||
| TL-1000 Test Uçları | CAT III 1000 V, 10 A | |||||||||||||||||||||||||
| TP74 Test Probları (kapaklı) | CAT III 1000 V, 10 A | |||||||||||||||||||||||||
| Frekans Aralığı | CAT II 1000 V, 10 A | |||||||||||||||||||||||||
| AC285 Timsah Tipi Klips | CAT III 1000 V, 10 A | |||||||||||||||||||||||||
| Performans | IEC 61557-1, IEC 61557-2, IEC 61557-4, IEC 61557-10 | |||||||||||||||||||||||||
| ElektromanyetikUyumluluk(EMC) | ||||||||||||||||||||||||||
| Uluslararası | IEC 61326-1: Taşınabilir Elektromanyetik Ortam; CISPR 11: Grup 1, Sınıf A Grup 1: Ekipman, dahili çalışması için gereken, kasten oluşturulan ve/veya kullanılan iletken bağlanmış telsiz frekans enerjisi içerir. Sınıf A: Ekipman; evler ve ev olarak kullanılan binalara besleme yapan düşük gerilimli güç kaynağı ağlarına doğrudan bağlı olan yerler haricinde bütün yerlerde kullanım için uygundur. İletilen ve yayılan bozulmalar sebebiyle diğer ortamlarda elektromanyetik uyumluluğu sağlamak konusunda olası zorluklarla karşılaşılabilir. Dikkat: Bu ekipman, mesken ortamlarda kullanım için tasarlanmamıştır ve bu tür ortamlarda telsiz sinyaline karşı yeterli koruma sağlamayabilir. | |||||||||||||||||||||||||
| Kablosuz Telsiz Modülü | ||||||||||||||||||||||||||
| Frekans Aralığı | 2,402 GHz ila 2,480 GHz | |||||||||||||||||||||||||
| Çıkış Gücü | 8 dBm | |||||||||||||||||||||||||
Fluke SMFT-1000/LITE Genel Özellikleri
- IEC 62446-1 Kategori 1 standartlarıyla uyumluluk sağlar
- PV güneş enerjisi kurulumlarında hızlı, otomatik ve hassas güvenlik testleri
- 45 saniyeden az bir sürede güneş paneli çıktısını ölçer
- Kullanıcı dostu arabirim
- TruTest™ Güneş Enerjisi Veri Yönetimi Yazılımıyla Kolay raporlama
