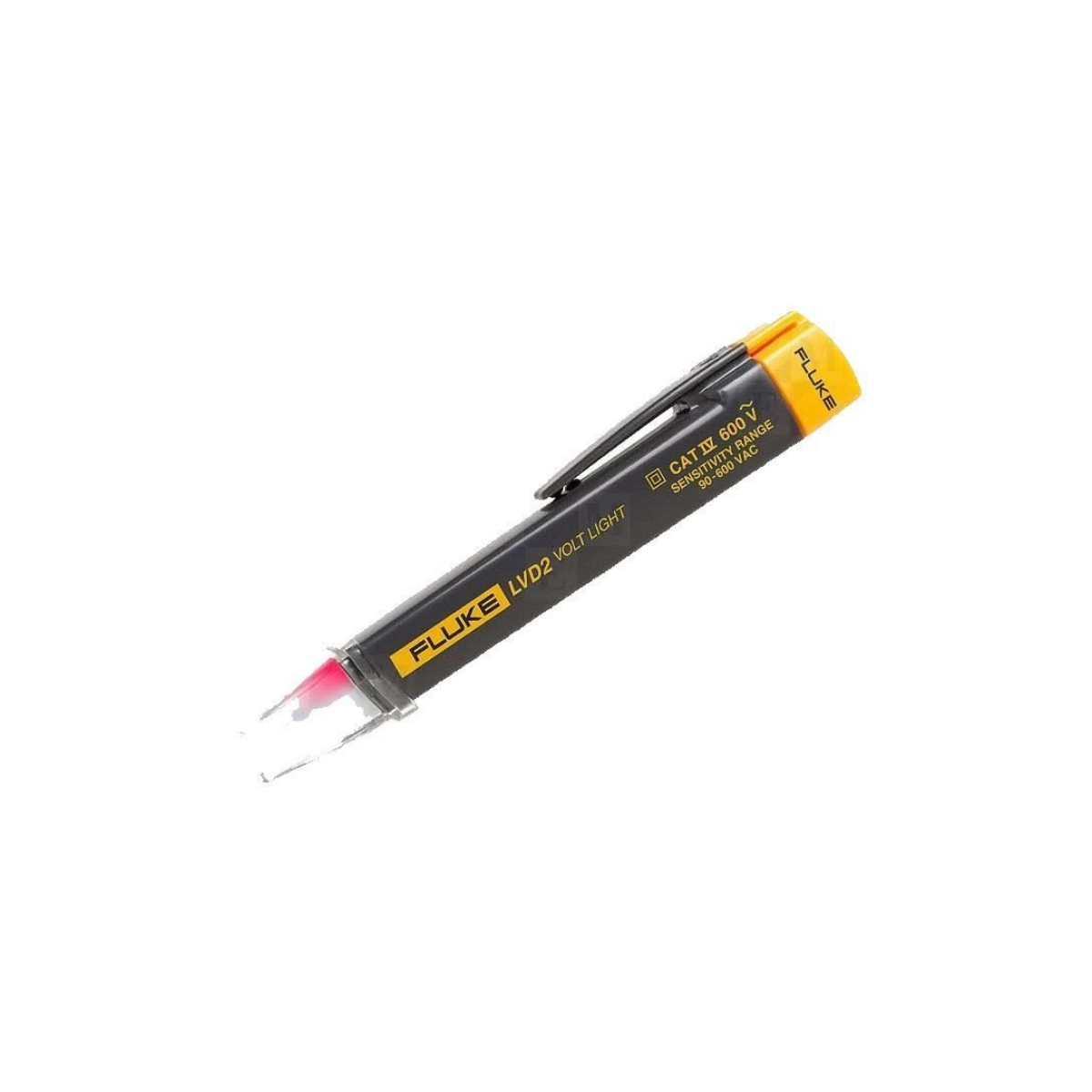

Fluke LVD2 Temassız Gerilim Dedektörü

Fluke LVD2, AC gerilimin varlığını iletkene metalik temas kurmadan önceden kontrol etmek için tasarlanmış kalem tipi bir dedektördür. Elektrik panosu, priz, kablo, bağlantı kutusu ve bakım noktalarında hızlı bir tarama yapılmasına yardımcı olur. Cihaz, temassız gerilim algılamayı yüksek parlaklıklı beyaz LED fenerle birleştirdiği için karanlık veya erişimi sınırlı alanlarda tek elde kullanılabilir.

Fluke LVD2, 90–600 V AC aralığındaki kaynakları algılamak üzere belirtilmiştir. Dedektörün görevi gerilim varlığına dair ön uyarı sağlamaktır; kesin gerilim değeri, faz-nötr ilişkisi veya devrenin enerjisiz olduğu kararı için uygun kategoride temaslı bir ölçüm cihazı kullanılmalıdır. Bu ürün bu nedenle bir multimetrenin yerine değil, ölçümden önce hızlı kontrol sağlayan ek bir güvenlik ve iş akışı aracı olarak değerlendirilmelidir.

Mavi ve kırmızı çift hassasiyetli uyarı

Fluke LVD2'nin çift hassasiyetli göstergesi, kaynağa yaklaşma seviyesini iki farklı renkle anlatır. Kaynaktan yaklaşık 2,54–12,7 cm uzaklıkta mavi ışık, kaynağın bulunduğu noktada ise kırmızı ışık görülür. Mavi uyarı, kullanıcının kablo veya bağlantı çevresinde gerilim olabileceğini fark etmesine; kırmızı uyarı ise probun kaynağa çok yakın olduğunu anlamasına yardımcı olur.

Renkli uyarılar, özellikle kablo demetleri ve pano içindeki yoğun bağlantılarda arama yönünü daraltmayı kolaylaştırır. Fluke LVD2 ile tarama yaparken dedektörün konumu, izolasyon kalınlığı, iletkenin yerleşimi ve çevredeki elektromanyetik alanlar dikkate alınmalıdır. Plastik veya kauçuk yalıtım üzerinden algılama yapılabilse de algılama mesafesi her kurulumda aynı olmayabilir; beklenmeyen bir sonuç temaslı ölçümle doğrulanmalıdır.

LED fenerli kalem tipi gövde

Fluke LVD2'nin ultra parlak beyaz LED'i, 100.000 saatlik ampul ömrüyle bağlantı noktasını aydınlatır. Fener işlevi, gerilim algılamasından bağımsız bir aydınlatma desteğidir; LED'in yanması tek başına AC gerilim bulunduğunu göstermez. Fluke LVD2, feneri iletken arama ucunu aynı kalem gövdesinde tuttuğundan elektrikçinin diğer elini bağlantı kapağı, çizim veya kişisel koruyucu ekipman için serbest bırakabilir.

Kalem formu, cihazın alet çantası, cep veya pano aksesuar bölmesinde taşınmasını kolaylaştırır. Fluke LVD2'nin kapağı ve algılama ucu saklama sırasında korunmalı, LED penceresi temiz tutulmalı ve cihaz düşme ya da aşırı neme maruz kaldığında işlev testi yapılmalıdır. AAA pilin zayıflaması hem ışık şiddetini hem de algılama güvenilirliğini etkileyebileceğinden çalışma öncesi pil durumu kontrol edilmelidir.

CAT IV 600 V sınıfı ve doğru kullanım sınırı

Fluke LVD2, CAT IV 600 V güvenlik derecesine göre tasarlanmış temassız bir AC dedektördür. CAT IV sınıfı, cihazın uygun koşullarda servis girişleri ve dış ortam beslemeleri gibi yüksek geçici aşırı gerilim riski taşıyan sistemlerde kullanılabilmesine yönelik bir sınıflandırmadır; kullanıcının güvenli yaklaşma, enerji kesme ve doğrulama prosedürlerini ortadan kaldırmaz. Fluke LVD2 tehlikeli gerilimle çalışmanın riskini yok etmez.

Bir devrenin enerjisiz olduğu düşünülüyorsa önce Fluke LVD2 ile ön tarama yapılabilir, ardından uygun bir iki kutuplu test cihazı veya multimetreyle bilinen canlı kaynak üzerinde işlev kontrolü ve ölçüm gerçekleştirilmelidir. Fluke LVD2'nin ışık vermemesi otomatik olarak gerilimsiz devre anlamına gelmez. Yalıtım, ekranlama, düşük pil, çok damarlı kablo veya zayıf alan gibi durumlar algılama sonucunu etkileyebilir.

Elektrik bakımında kullanım alanları

Fluke LVD2; elektrik tesisatçıları, pano bakım ekipleri, HVAC servisleri, makine bakım teknisyenleri, bina işletmeleri ve elektrik eğitim laboratuvarları için uygundur. Sigorta kutusunda devreyi arama, priz çevresinde gerilim ön kontrolü, kablo girişinde kaynak taraması, aydınlatma armatüründe hızlı kontrol ve dar teknik hacimde bağlantı noktasını aydınlatma başlıca kullanım alanlarıdır. Fluke LVD2 özellikle ölçümden önce hızlı yönlendirme gereken durumlarda zaman kazandırır.

Fluke LVD2'nin mavi ve kırmızı uyarı mantığı, kullanıcıya yalnızca yaklaşık yakınlık bilgisi verir; ölçüm sonucunun sayısal gerilim değeri olarak raporlanması doğru değildir. Fluke LVD2 kullanılırken prob kaynağa paralel veya dikey farklı konumlarda denenebilir, fakat kritik işlemlerde üretici güvenlik bilgileri ve tesis prosedürü esas alınmalıdır. Kalem tipi dedektör, uygun ölçüm kategorisinde bir doğrulama cihazıyla birlikte kullanılmalıdır.

Sonuç olarak Fluke LVD2, 90–600 V AC gerilim için temassız ön kontrolü, çift renkli yaklaşım uyarısını ve uzun ömürlü LED feneri tek gövdede birleştirir. Fluke LVD2, CAT IV 600 V sınıfı, kalem tipi ergonomi ve AAA pil kullanımıyla saha çantasında taşınabilir bir kontrol aracıdır. Temassız algılamanın sınırları bilinir ve temaslı doğrulama ile tamamlanırsa elektrik bakımında hızlı, düzenli ve pratik bir ilk adım sağlar.

• Fluke LVD2, 90–600 V AC kaynaklarını temassız olarak algılamaya yardımcı olur.
• Çift hassasiyetli gösterge, kaynağa yaklaşırken mavi ve kaynakta kırmızı ışık kullanır.
• 2,54–12,7 cm yaklaşma bölgesi için mavi yakınlık uyarısı sunar.
• Ultra parlak beyaz LED fenerin ampul ömrü 100.000 saat olarak belirtilmiştir.
• CAT IV 600 V güvenlik sınıfına ve ticari/endüstriyel ön kontrole uygundur.
• Fluke LVD2 sayısal gerilim ölçümü yerine kullanılmamalı, temaslı ölçümle doğrulanmalıdır.
