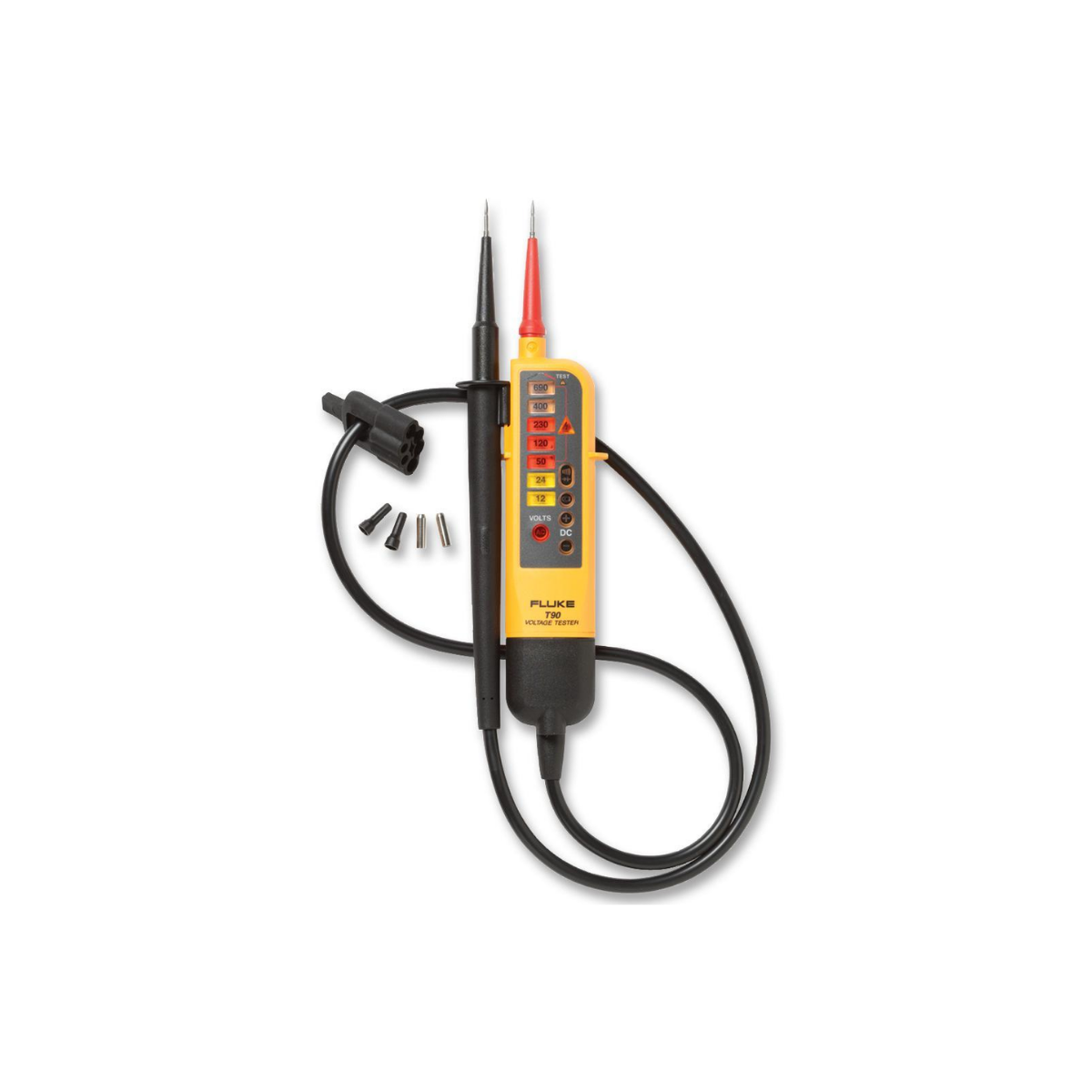

Fluke T90 Gerilim ve Süreklilik Test Cihazı

Fluke T90, elektrik tesisatlarında temel gerilim ve süreklilik kontrolünü iki kutuplu yapı üzerinden gerçekleştirmek için tasarlanmış kompakt bir test cihazıdır. Fluke T90, pano içi kontroller, priz ve aydınlatma hatları, sigorta çıkışları, kablo bağlantıları ve servis öncesi gerilim yokluğu doğrulamalarında hızlı geri bildirim sağlar. Çok fonksiyonlu bir multimetrenin ayrıntılı menülerine ihtiyaç olmayan uygulamalarda basit ve anlaşılır bir çalışma akışı sunar.

Fluke T90 12 V ile 690 V arasındaki AC/DC gerilimleri LED göstergeler ve sesli uyarı üzerinden belirtir. Arkadan aydınlatmalı LED ölçek, ışığın yetersiz olduğu elektrik odalarında sonuçların görülmesine yardımcı olur. Cihazın iki test probu arasındaki potansiyel farkı kontrol etmesi, tek kutuplu alan algılamasına göre daha belirgin bir gerilim testi yaklaşımı sağlar. Problar devrenin iki uygun noktasına temas ettirilmeden önce test uçlarının yalıtımı ve çalışma kategorisi incelenmelidir.

Temel süreklilik ve gerilim yokluğu kontrolü

Fluke T90 0–400 kΩ süreklilik aralığıyla kablo kopukluğu, sigorta durumu, anahtar kontağı ve temel bağlantı kontrollerinde kullanılabilir. Süreklilik sonucu görsel ve sesli olarak bildirilir; teknisyen ekrana sürekli bakmadan devrenin tamamlanıp tamamlanmadığını fark edebilir. Süreklilik ölçümü yapılırken devre enerjisiz bırakılmalı ve kapasitif bileşenlerde depolanmış enerji kalmadığı doğrulanmalıdır.

Fluke T90, IEC/EN 61243-3:2014 esaslarına göre iki kutuplu gerilim test cihazı olarak tasarlanmıştır. Piller boşaldığında gerilim görüntüleyebilme özelliği, gerilim yokluğu kontrolünde yalnızca pil durumuna güvenilmemesine yardımcı olur. Güvenli çalışma için cihaz bilinen enerjili bir noktada önceden denenmeli, kontrol edilecek devrede iki kutuplu test yapılmalı ve işlem sonunda cihaz tekrar bilinen kaynakta doğrulanmalıdır. Fluke T90 bu prosedürün yerine geçmez; prosedürün uygulanmasını pratikleştirir.

Fluke T90 tek kutuplu faz testiyle elektrik yüklü iletkenlerin hızlı şekilde aranmasına yardımcı olabilir. Bu işlev, kablonun yaklaşık olarak belirlenmesi için bir ön tarama niteliğindedir; gerilim yokluğu kararı iki kutuplu ölçümle verilmelidir. Fluke T90'da faz rotasyonu, LCD, direnç ölçümü, titreşimli geri bildirim ve anahtarlanabilir yük bulunmaz. Bu özelliklerin gerekli olduğu uygulamalar için T110, T130 veya T150 modelleriyle ürün ailesi karşılaştırılmalıdır.

Fluke T90 IP54 koruma sınıfına sahiptir. Bu değer toza karşı sınırlı koruma ve su sıçramalarına karşı dayanım anlamına gelir; cihaz suya daldırılmamalı veya yoğun yoğuşmalı ortamlarda kullanılmamalıdır. İki AAA pil ile çalışan test cihazı yaklaşık 280 gram ağırlığındadır ve 26 × 7 × 3,8 cm ölçülere sahiptir. İnce gövde ile prob kenetleme düzeni, cihazın elektrikçinin servis çantasında düzenli taşınmasına yardımcı olur.

Fluke T90 CAT II 690 V ve CAT III 600 V kategorileriyle temel elektrik tesisatı kontrollerine yöneliktir. Çalışma kategorisi, ölçüm yapılacak devrenin enerji seviyesiyle eşleştirilmelidir. Pano girişleri, dağıtım hatları ve yüksek kısa devre akımı beklenen noktalarda daha yüksek kategoriye sahip uygun test cihazı seçilmelidir. Fluke T90'un sesli uyarısı gürültülü bir makinede duyulamayabileceği için LED gösterge ve iş güvenliği prosedürü birlikte kullanılmalıdır.

Fluke T90; elektrik tesisatçıları, bina bakım ekipleri, saha servisleri, eğitim laboratuvarları ve basit devre doğrulaması yapan teknisyenler için uygundur. Kablo devamlılığının kontrolü, priz hattında gerilim taraması, sigorta veya anahtarın temel testi ve devre üzerinde çalışmadan önce gerilim yokluğunun doğrulanması başlıca uygulamalardır. Fluke T90 seçilirken gerekli gerilim aralığı, süreklilik, iki kutuplu yapı, IP54 koruma ve ürünün temel model olduğu dikkate alınmalıdır.

• 12–690 V AC/DC gerilimleri iki kutuplu yapı ile kontrol eder.
• 0–400 kΩ süreklilik testi ve sesli/LED geri bildirim sunar.
• Tek kutuplu faz testi ve arkadan aydınlatmalı LED gösterge içerir.
• Piller boşken gerilim görüntülemeyi destekler.
• CAT II 690 V / CAT III 600 V ve IP54 sınıfına sahiptir.
• İki AAA pil, 280 g ağırlık ve kompakt gövdeyle taşınabilir kullanım sağlar.

Fluke T90, temel gerilim ve süreklilik kontrollerini anlaşılır biçimde yapmak isteyen teknik ekipler için sade bir iki kutuplu test cihazıdır. Fluke T90 sonuçları, devrenin ölçüm kategorisi ve gerilim yokluğu prosedürüyle birlikte değerlendirilmelidir.
