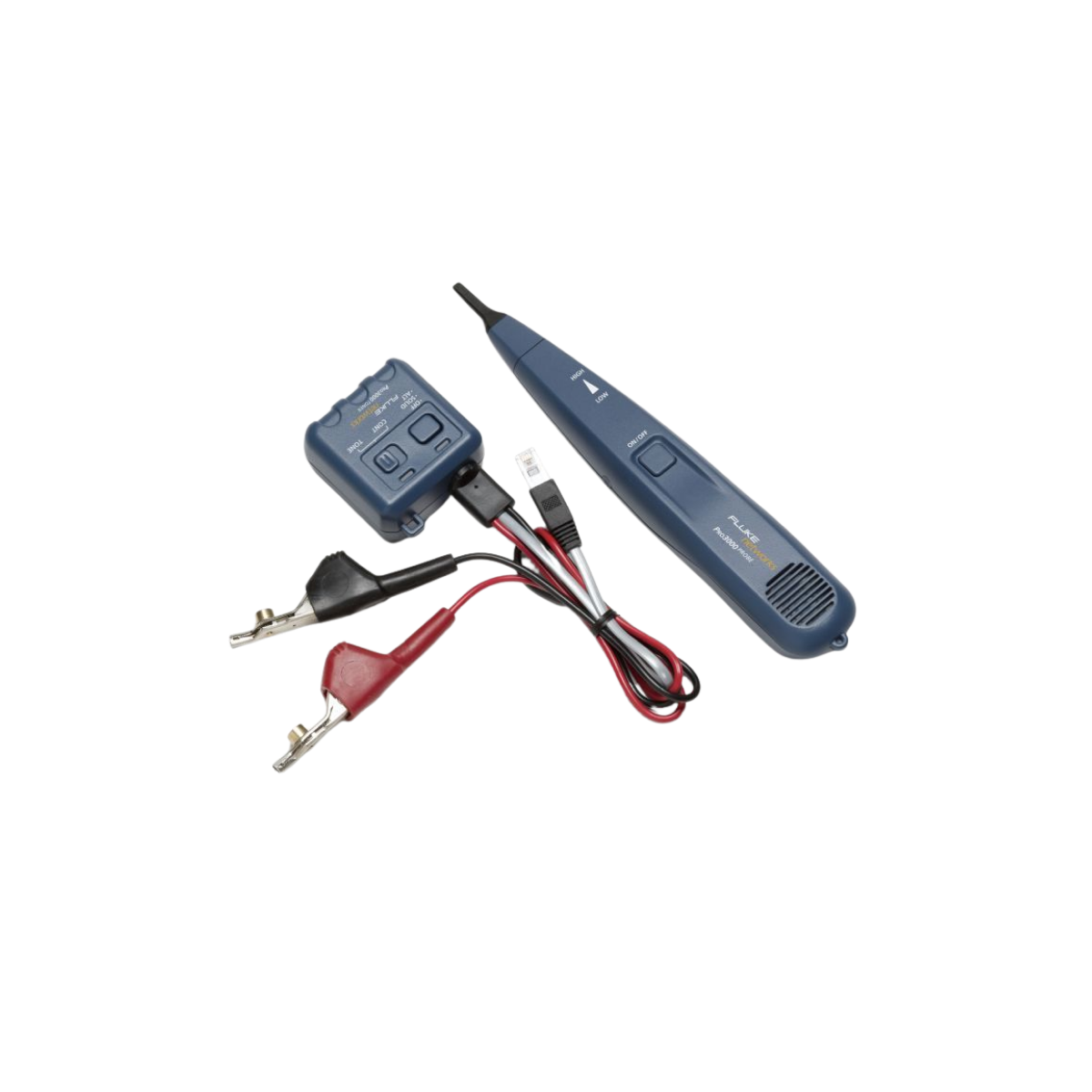

Fluke Pro3000 Analog Toner ve Prob Kiti

Fluke Pro3000, enerjisiz veya aktif olmayan telefon, data, kontrol ve genel haberleşme kablolarını bulmak için kullanılan analog toner ve prob kitidir. Fluke Pro3000 ile duvar, ahşap panel, asma tavan veya kablo kanalı içinden geçen hattın konumu daha kolay izlenebilir. Ton jeneratörü kabloya belirli bir ses sinyali gönderir; prob bu sinyali yükselterek teknisyenin doğru hattı fiziksel olarak ayırmasına yardımcı olur.

Fluke Pro3000 SmartTone teknolojisi, kablo çiftlerinin tek tek belirlenmesini kolaylaştıran ayırt edici bir ton değişimi sunar. Uzak uçta kablo çiftleri kısa süreli olarak birbirine temas ettirildiğinde ton kadansı değişir. Teknisyen bu değişimi probun hoparlöründen duyar ve aranan çiftin hangisi olduğunu teyit edebilir. Yoğun kablo demetlerinde yalnızca sinyal seviyesine bakmak yerine SmartTone geri bildiriminin kullanılması, benzer hatların karıştırılma riskini azaltmaya yardımcı olur.

Telefon ve data bağlantılarına erişim

Fluke Pro3000 toner üzerindeki RJ11 fişi, telefon jaklarına doğrudan bağlantı kurulmasını kolaylaştırır. Açılı bed-of-nails klipsler, tek tek iletkenlere veya kablo çiftlerine adaptör gerektirmeden erişim sağlar. Ton jeneratörü solid veya alternating modlarında çalışabilir; ton modu LED'i ve süreklilik/polarite LED'i, cihazın seçilen çalışma durumunu gösterir. Kablonun aranan uçtan doğru şekilde bağlandığı, polarite ve süreklilik fonksiyonlarıyla ayrıca kontrol edilebilir.

Fluke Pro3000 analog toner, çoğu kablo üzerinde 10 mile kadar ton gönderebilecek şekilde belirtilmiştir. Gerçek mesafe kablonun uzunluğu, yalıtım durumu, paralel hatlar, gürültü ve bağlı ekipmana göre değişir. Ton jeneratörünün toner ve polarite modunda 60 VDC aşırı gerilim koruması bulunur; bu değer cihazın her aktif ağda güvenle kullanılabileceği anlamına gelmez. Enerjili data veya telefon hattı üzerinde çalışmadan önce devrenin durumu ve uygun test yöntemi belirlenmelidir.

Fluke Pro3000 probu büyük hoparlör, ayarlanabilir ses seviyesi ve değiştirilebilir uç ile tasarlanmıştır. Sinyalin duvar veya muhafaza içinden duyulması gerektiğinde yüksek ses seviyesi avantaj sağlar. Gürültülü ortamlarda 3,5 mm kulaklık jakı üzerinden opsiyonel kulaklık kullanılabilir. Probun gömülü açma/kapama düğmesi, taşıma kılıfı içinde istemeden çalışmayı önlemeye yardımcı olur. Uç aşındığında değiştirilebilir olması, setin bakımını kolaylaştırır.

Fluke Pro3000 toner ve probun her biri 9 V alkalin pil kullanır. Toner gövdesi 6,9 × 6,1 × 3,6 cm, prob gövdesi 24,9 × 4,1 × 3,3 cm ölçülerindedir. -20 °C ile 60 °C arasındaki çalışma sıcaklığı, cihazın bina içi ve saha servislerinde kullanılmasına yardımcı olur. Naylon taşıma kılıfı, toner, prob ve yedek uçların aynı servis çantasında korunmasını sağlar.

Fluke Pro3000; network kurulum ekipleri, telefon tesisatçıları, güvenlik sistemleri servisleri, bina otomasyonu teknisyenleri ve kablo arıza tespit personeli için uygundur. Patch panel ile priz arasındaki hattın bulunması, duvar içi telefon kablosunun izlenmesi, kablo demetinde doğru çiftin ayrılması ve yeni döşenen kablonun polarite kontrolü başlıca uygulamalardır. Fluke Pro3000 seçilirken ton tipi, kablo enerjisi, SmartTone ihtiyacı, RJ11 bağlantısı, prob ses seviyesi ve aksesuar seti birlikte değerlendirilmelidir.

• Analog 1000 Hz ve alternatif 1000/1500 Hz tonlar üretir.
• SmartTone ile doğru kablo çiftinin teyit edilmesine yardımcı olur.
• RJ11 fiş ve açılı bed-of-nails klipslerle bağlantı kurar.
• Süreklilik ve polarite LED göstergeleri sunar.
• Büyük hoparlör, ses seviyesi kadranı ve 3,5 mm kulaklık jakına sahiptir.
• Her iki cihaz 9 V pil kullanır; toner çoğu kabloda 10 mile kadar sinyal gönderebilir.

Fluke Pro3000, kabloyu kesmeden ve duvarı açmadan analog sinyalle takip etmek isteyen saha ekipleri için pratik bir tonlama çözümüdür. Fluke Pro3000 ile bulunan hatlar kablo etiketi ve port kaydıyla eşleştirildiğinde sonraki servis çalışmaları daha hızlı yürütülebilir.
