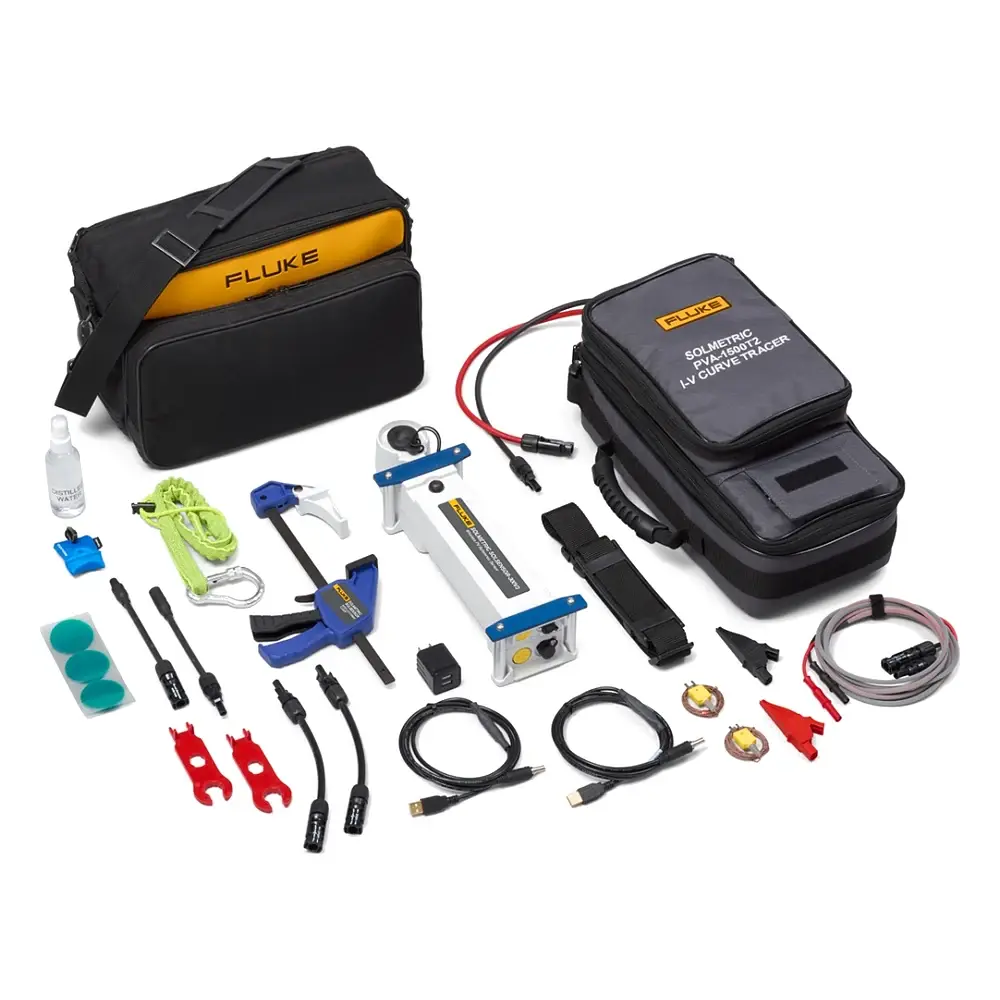

Fluke PVA-1500HE2 PV I-V Eğrisi Analizörü (Yüksek Verimlilik)
- Ücretsiz Kargo
- 12 aya varan taksit
- 12 ay garanti
- Teknik destek
Fluke PVA-1500HE2 PV Analiz Cihazı ve I-V Eğrisi İzleyici
Fluke PVA-1500HE2, Solmetric teknolojisine sahip, 1500 V'a kadar PV dizilerinin I-V eğrilerini ölçen ve görüntüleyen profesyonel bir PV analiz cihazıdır. Gelişmiş dahili PV modeli, ölçülen eğriyi modülün beklenen performansıyla anında karşılaştırır. Taramalar arasında 9 saniyeden kısa bekleme süresiyle saatte 400 taramaya, yani bir saatte 3,5 MW kapasitenin ölçülmesine olanak tanır. Kablosuz ışınım ve sıcaklık sensörleri daha hızlı kurulum ve sahada hareket özgürlüğü sağlar; yazılım veri yönetimini, analizi ve raporlamayı otomatikleştirir. HE2 versiyonu, verimliliği %19 ve üzeri yüksek verimli modüllerde de 30 A'e kadar ölçüm yapar.
Fluke PVA-1500HE2 Hangi Modüller İçin Doğru Seçim?
Fluke PVA-1500HE2, modül verimliliğinden bağımsız olarak 30 A'e kadar akım ölçer. Günümüzde kurulan santrallerin büyük bölümünde verimliliği yüzde 19'un üzerinde olan mono PERC, TOPCon ve bifacial modüller kullanıldığından, yeni nesil santrallerin I-V eğrisi testlerinde akım sınırlamasına takılmadan çalışmak için doğru seçimdir.
PVA-1500 Karşılaştırma
| Model | Akım kapasitesi (Isc) |
|---|---|
| PVA-1500HE2 (bu ürün) | Tüm modül verimliliklerinde 30 A |
| PVA-1500T2 | %19 altı verimlilikte 30 A, %19 ve üzeri verimlilikte 10 A |
Öne Çıkan Özellikler
- 20 – 1500 V DC açık devre gerilimi (Voc) aralığı
- Tüm modül verimliliklerinde 30 A'e kadar akım (Isc)
- Gerilim ±(%0,5 ± 0,25 V), akım ±(%0,5 ± 0,04 A) doğruluk
- 25 mV gerilim, 2 mA akım çözünürlüğü
- 100 veya 500 noktalı I-V eğrisi, 0,05 – 2 saniye tarama süresi
- Saatte 400 tarama, 3,5 MW/saat ölçüm kapasitesi
- Kablosuz ışınım ve sıcaklık sensörleri
- Otomatik veri yönetimi, analiz ve raporlama
I-V Eğrisi Ne Gösterir?
I-V eğrisi, bir dizinin farklı yük koşullarında ürettiği akım ve gerilimi gösterir. Eğrinin şekli; gölgelenme, kirlenme, hücre çatlakları, bypass diyot arızaları, kablo ve bağlantı direnci artışı gibi sorunları ayırt etmeyi sağlar. Ölçülen eğri dahili PV modelinin beklentisiyle karşılaştırıldığında performans oranı anında hesaplanır ve sorunlu diziler hızla belirlenir.
Kullanım Alanları
- Büyük ölçekli GES'lerde devreye alma ve kabul testleri
- Performans garantisi doğrulamaları
- Dize bazında arıza ve degradasyon tespiti
- Periyodik performans denetimleri
İlgili Ürünler ve Kategoriler
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 12 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke PVA-1500HE2 yüksek verimli modüllerde kaç amper ölçer?
Tüm modül verimliliklerinde 30 A'e kadar ölçer.
Fluke PVA-1500HE2 ile PVA-1500T2 arasındaki fark nedir?
PVA-1500T2, verimliliği yüzde 19 ve üzeri olan modüllerde 10 A ile sınırlıdır; Fluke PVA-1500HE2 tüm verimliliklerde 30 A ölçer.
Fluke PVA-1500HE2 kaç volta kadar ölçer?
20 ile 1500 V DC arasındaki dizilerde ölçüm yapar.
HE2 ve T2 versiyonları arasındaki fark nedir?
HE2, verimliliği %19 ve üzeri yüksek verimli modüllerde de 30 A'e kadar ölçer; T2 bu modüllerde 10 A ile sınırlıdır.
Bir saatte ne kadar kapasite ölçülebilir?
Taramalar arası 9 saniyeden kısa beklemeyle saatte 400 tarama, yaklaşık 3,5 MW kapasite ölçülebilir.
Fluke PVA-1500HE2 kalibrasyon sertifikalı alınabilir mi?
Evet. PV devreye alma ve performans raporlarındaki ölçümlerin referans alınabilmesi için cihazın kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke PVA-1500HE2, 12 ay garanti ile sunulmaktadır.
| Fluke PVA-1500HE2 Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | PVA-1500HE2 |
| Ürün Kodu | FLUKE-PVA-1500HE2 |
| Ürün Grubu | Fotovoltaik Ölçüm Cihazı / Solar Güç Ölçer |
| Garanti Süresi | 12 Ay |
Fluke PVA-1500HE2 Teknik Özellikleri
PVA-1500 Serisi PV Analiz Cihazı, I-V Eğrisi İzleyici
| PVA-1500 Teknik Özellikleri | ||
| PVA-1500T2 | PVA-1500HE2 | |
| Gerilim Aralığı (Voc) | 20 ile 1.500 V DC | |
| Maksimum Akım Aralığı (Isc) | ||
| Modül Verimliliği <%19 | 0 ile 30 A DC | |
| Modül Verimliliği ≥%19 | 0 ile 10 A DC | 0 ile 30 A DC |
| Gerilim Hassasiyeti (0 °C ile 45 °C) | ±(%0,5 ±0,25 V) | |
| Akım Hassasiyeti (0 °C ile 45 °C) | ±(%0,5 ±0,04 A) | |
| Güç Hassasiyeti (0 °C ile 45 °C) | ±(%1,7 + 1,0 W) (akım ≥3 A, modül verimliliği <%19) | |
| Gerilim Çözünürlüğü | 25 mV | |
| Akım Çözünürlüğü | 2 mA | |
| Ölçüm Çıktısı | ||
| Taramalar arası gecikme (VOC ≤1.350 V değerinde) | <9 saniye | |
| Saatlik maksimum I-V tarama sayısı (VOC ≤1.350 V değerinde) | 400 tarama/saat | |
| Bir saatte ölçülen maks. megawatt | 3,5 MW/sa | |
| Termal Kapasite | ||
| Taramalar arası 18 sn gecikmede tarama sayısı | sınırsız (25 °C, 77 °F ortam) 550 (45 °C, 113 °F ortam) | |
| Taramalar arası 9 sn gecikmede tarama sayısı | sınırsız (25 °C, 77 °F ortam) 330 (45 °C, 113 °F ortam) | |
| I-V Eğrisi Noktaları | 100 veya 500 (seçilebilir) | |
| I-V Tarama Süresi | 0,05 ile 2 saniye (PV dizeleri için genellikle 0,2 saniye) | |
| Çalışma Sıcaklığı Aralığı | 0 °C ile 45 °C (32 °F ile 113 °F) | |
| Depolama Sıcaklığı Aralığı | -20 °C ile 65 °C, -4 °F ile 149 °F | |
| Çalışma Nemi | <%90 RH, yoğuşmasız Yoğuşma sonuçlanırken soğuk aracı sıcak ve nemli havaya maruz bırakmayın. Aracı kullanılacağı şartlarda depolayın. | |
| Rakım | Maksimum 2.000 m | |
| Pil Şarj Süresi | 6 saat | |
| Pil Çalışma Süresi | Yaklaşık 8 saat | Yaklaşık 7 saat |
| Güvenlik ve Düzenlemeler | CAT III 1500V IEC 61010-1: Kirlilik Derecesi 2 | |
| Uyarı Özellikleri | Aşırı gerilim, aşırı akım, aşırı sıcaklık, ters polarite | |
| PV Konektör | Staubli MC4-EVO2 | Muz Tipi Fişler |
| Şarj oluyor/Şarj oldu LED'i | Evet | |
| Bellenim sahada güncellenmeye hazır | Evet | |
| Tablet/Dizüstü Bilgisayar Arabirimi | Kullanıcı tableti veya dizüstü bilgisayarı, I-V ünitesi ve SolSensor™ arasında Wi-Fi arabirimi | |
| Ağırlık | 6,6 kg, 14,55 lb | 7,3 kg, 16,09 lb |
| Yükseklik | 43,2 cm (1,41 ft) (test ucu ve gerilim azaltıcılar dahil) | 53,3 cm (1,74 ft) |
| Genişlik | 21,6 cm (8,50 inç) | |
| Derinlik | 15,2 cm (5,98 inç) | |
| PVA-1500 Test Ucu ve Klips Teknik Özellikleri | |
| Gerilim Aralığı | 0 ile 1.500 V DC |
| Akım Aralığı | 0 ile 30 A DC |
| Sıcaklık | 0 °C ile 45 °C (32 °F ile 113 °F) |
| Nem | Maksimum bağıl nem 31 °C’ye (87,8 °F) kadar %80 bağıl nem olup, 40 °C'de (104 °F) doğrusal olarak %50 bağıl neme düşer |
| Kirlilik derecesi | 2 |
| Rakım | Maksimum 2.000 m, 6.561 ft |
| Uç Uzunluğu | 152 cm (59,84 inç) |
| Uç Renkleri | Pozitif=kırmızı, negatif=siyah |
| Üretici (Test Uçları ve Timsah Tipi Klipsler) | Staubli |
| Not: Sadece Fluke tarafından PVA-1500 için sağlanan test uçlarını ve klipslerini kullanın. | |
| SolSensor™ Teknik Özellikleri | |
| Işınım | |
| Sensör Tipi | Sıcaklık, spektrum ve açısal etkiler için düzeltmelere sahip silikon fotodiyot |
| Ölçüm Aralığı | 100 W/m² ile 1.500 W/m² |
| Hassasiyet | >600W/m² doğrudan ışınım özelliğine sahip iyi karakterize edilmiş polikristalin ve monokristalin PV modüllerin performansını öngörmek için kullanıldığında ±%2. |
| Çözünürlük | 1 W/m² |
| Ölçüm Aralığı | Tipik olarak 3,5 sn |
| Sıcaklık | |
| Sensör Tipi | K Tipi termokupl, iki giriş |
| Ölçüm Aralığı | 0 °C ile 100 °C, 32 °F ile 212 °F |
| Hassasiyet | ±2 ºC, 35,6 ºF (termokupl hata sınırları dahil değildir) |
| Çözünürlük | 0,1 °C, 32,18 °F |
| Ölçüm Aralığı | Tipik olarak 3,5 sn |
| Eğim | |
| Sensör Tipi | Elektronik |
| Ölçüm Aralığı | Yataydan 0 ile 90° |
| Hassasiyet | ±2° tipik (0 ilE 45°) |
| Genel | |
| I-V Eğrisi ile Ölçüm Senkronizasyonu | Tipik olarak, <1 sn |
| Kablosuz Aralığı (açık görüş hattı) | 100 m, (328 ft) |
| Çalışma Sıcaklığı Aralığı | 0 ºC ile 45 ºC (32 ºF ile 113 ºF) |
| Depolama Sıcaklığı Aralığı | -20 ºC ile 65 ºC (-4 ºF ile 149 ºF) |
| Çalışma Nemi | <%90 RH, yoğuşmasız. Yoğuşma sonuçlanırken soğuk aracı sıcak ve nemli havaya maruz bırakmayın. Aracı kullanılacağı şartlarda depolayın. |
| Pil Şarj Süresi | 6 Saat |
| Pil Çalışma Süresi | Tipik kullanımla >16 sa |
Fluke PVA-1500HE2 Genel Özellikleri
Ürün İncelemesi: PVA-1500 Serisi PV Analiz Cihazı, I-V Eğrisi İzleyici
Güneş enerjisi PV sisteminizin performansını ölçünPVA-1500, PV sistem performansını ölçmek üzere tasarlanan, son teknoloji ürünü bir I-V eğrisi izleyici setidir. Yüksek hassasiyete sahip bu test ekipmanı ile güneş enerjisi modülü ve dizilerinin performansı ile sağlık durumunu değerlendirerek çıkış miktarı ve kullanım ömrünü iyileştirecek, bilgiye dayalı kararlar verebilirsiniz.
PVA-1500 seti, yüksek verimli I-V eğrisi izleme özelliği gibi bir dizi gelişmiş özellik sunarak hızlı ve ayrıntılı performans verileri sağlar. Sezgisel kullanıcı arabirimi, kolay gezinme ve gerçek zamanlı analiz özellikleriyle potansiyel sorunların hızlı bir şekilde tespit edilmesini sağlar. Sorunları önceden belirleyerek, güneş enerjisi üretiminizi maksimum seviyeye çıkartıp devre dışı kalma sürelerini minimuma indirebilirsiniz.
PV dizilerinde devreye alma, operasyon, bakım ve sorun giderme işlemleri için I-V eğrisi testleri, güneş enerjisi modülleri için en kapsamlı performans ölçümlerini sağlar. Eğri veri setlerinin hızlı analizi, aykırı değerlerin tespitine yardımcı olur ve depolanan veriler gelecekteki performans sorunları için taban verisi görevi görür.
Doğru I-V eğrisi izlemePVA, bir kapasitif bir yükü kullanarak PV dizesi veya modülünün I-V (akım-gerilim) eğrisini ölçer. Ölçüm genellikle doğrudan dizeye bağlanarak veya test edilen dizeyi seçmek üzere sigortaları kullanarak toplama panosundan dize seviyesinde gerçekleştirilir. I-V eğrisi noktaları 100 veya 500 olarak belirlenebilir. PVA ek olarak; P-V (güç-gerilim) eğrisi, Isc, Voc, Imp, Vmp, Pmax, doluluk oranı ve performans faktörünü de (ölçülen maksimum güçle beklenen maksimum değerin oranı) verir.
Zaman tasarrufu sağlayan arabirimBir tablet veya dizüstü bilgisayarı (yalnızca Windows) kullanıcı arabirimi olarak kullanarak, saat başına daha fazla test gerçekleştirin ve verileri birden fazla, okuması kolay formatta görüntüleyin. Ölçüm yaptığınız bölümdeki özelleştirilmiş dizi ağacına dokunarak ölçümlerinizi kaydedin. Yazılım, beklenen I-V eğrisini otomatik olarak hesaplar ve performans faktörünü görüntüler.
Gelişmiş Yüksek Verimli PV Test Özellikleri30 A'ya kadar olan yüksek verimli modüllerde doğru ölçümler: Yüksek verimliliğe sahip (>%19 modül verimi) modüller yüksek kapasitansa sahip olmaları nedeniyle bazı I-V eğrisi izleyicileri için zorluk çıkarabilir ve ölçümler gerçekleştirilemeyebilir. PVA-1500HE2 30 A'ya kadar olan yüksek verimli modüller de dahil olmak üzere tüm dize türlerinde ölçüm yapmasını sağlayan benzersiz bir tasarıma sahiptir. Yüksek sıcaklıktaki ortamlarda hızlı performans: PVA-1500HE2 (Voc<1.350 V değerinde) taramalar arasında 9 saniyelik kısa bir gecikme süresiyle çalışır. Bu da standart eğri izleyicilerin aşırı ısınma sebebiyle sıklıkla başarısız olduğu yüksek sıcaklık değerlerinde bile bir saat içerisinde 3,5 MW'lık ölçüm kapasitesi sağlar.
SolSensor™ Kablosuz PV Referans SensörüSolSensor™ PV modelleri için ışınım, modül sıcaklığı ve dizi eğimi verileri sağlar. Model, bu çalışma koşullarında I-V eğrisinin şeklini öngörmek ve ölçülen eğriyi standart test koşullarına uyarlamak için bu bilgilerden faydalanır. SolSensor™, modül çerçevesine takıldıktan sonra ışınım sensörünü otomatik olarak dizi düzlemine yönlendirir.
SolSensor™ içerisindeki silikon fotodiyodun spektrum yanıtı, test edilen PV teknolojisi için düzeltilir. Çok ve tek kristalli hücrelerin yanı sıra kadmiyum tellür (CdTe) ile diğer ince film teknolojileri için özel faktörler sağlanır. Sensör sıcaklık dengelidir ve her birimden gelen açısal yanıt rotasyon ile yükselti için kalibre edilir. Bunun sonucunda, SolSensor™ geniş bir teknoloji, hava koşulu ve güneş açısı yelpazesi için doğru sonuçlar sunar ve günün hem erken hem de geç saatlerinde I-V eğrisi ölçümleri yapmanızı sağlar.
SolSensor™ modül arkası sıcaklıklarının ölçümü için iki harici termokupl girişi sağlar. Etkin hücre sıcaklığı da IEC 60904-5'e göre ölçülen I-V eğrisi kullanılarak doğrudan hesaplanabilir. PVA'nın SmartTemp™ özelliği isteğe bağlı olarak bu iki yöntemi bir araya getirerek en yüksek doğruluğu sunar.
PVA ve SolSensor™, 100 metrelik kablosuz görüş alanıyla WiFi üzerinden kablosuz olarak bilgisayarınızla iletişim kurar. Bu şekilde dizelerdeki sorun giderme işlemleri sırasında ayaklarınıza dolaşan kablolar olmaz, hızlı kurulum, hareket serbestliği ve tek bir SolSensor™ kurulumuyla birden çok toplama panosunda ölçüm esnekliği sağlar.
