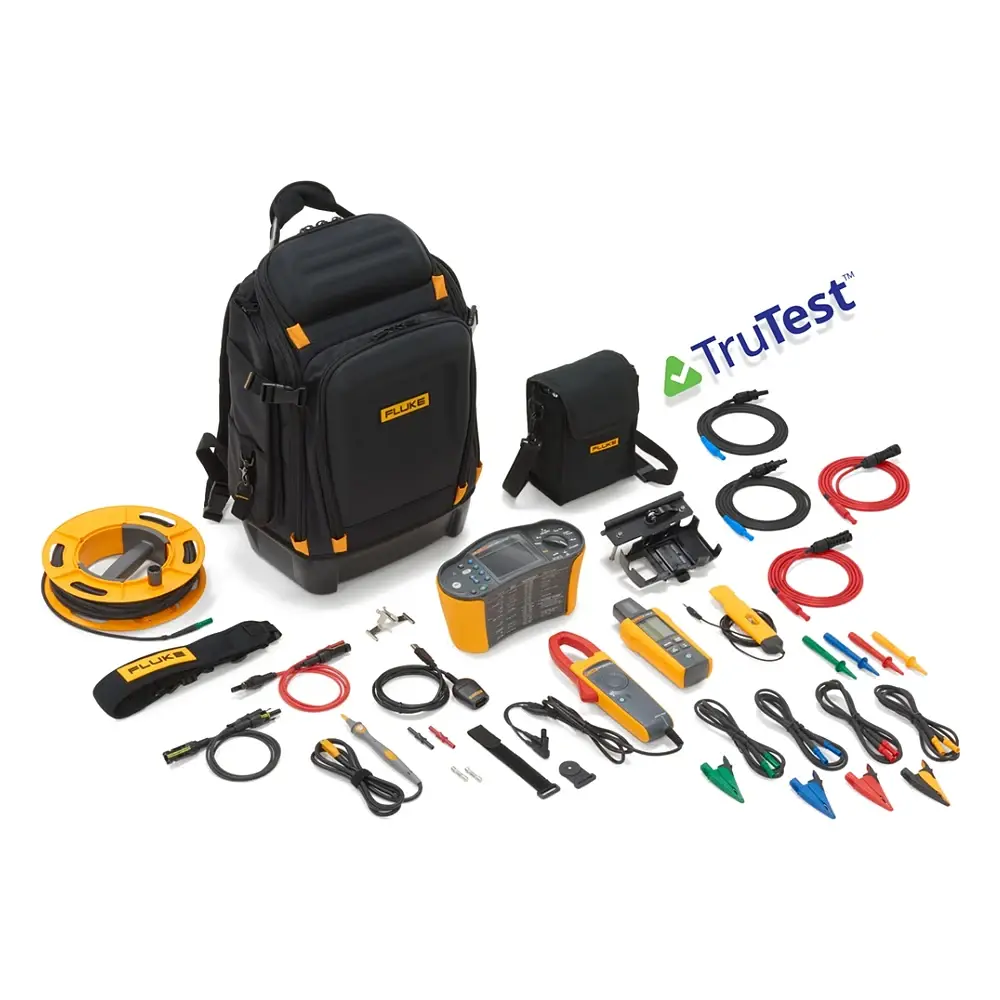

Fluke SMFT-1000/PRO Çok Fonksiyonlu PV Test Cihazı ve TruTest Kiti
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Fluke SMFT-1000/PRO Çok İşlevli PV Test Cihazı ve I-V Eğrisi İzleyici
Fluke SMFT-1000/PRO, 1000 V DC ve altındaki fotovoltaik sistemlerin kurulum, devreye alma, denetim ve bakım testleri için geliştirilmiş, IEC 62446-1 standardına uygun hepsi bir arada bir PV test cihazıdır. Güvenlik testlerini ve performans ölçümlerini tek cihazda birleştirir; I-V eğrisi izleme özelliğiyle bir PV dizisinin maksimum güç çıkışını 45 saniyeden kısa sürede gösterir. PRO kiti; Kategori 1 ve Kategori 2 testleri için gereken her şeyi içerir: TruTest Advanced yazılımı, MC4 solar pens test uçları ve ışınım ölçer bağlantısı.
Fluke SMFT-1000/PRO Hangi Ekip İçin Doğru Seçim?
Fluke SMFT-1000/PRO, IEC 62446-1 Kategori 1 ve Kategori 2 testleri için gereken her şeyi içeren en kapsamlı settir: TruTest Advanced yazılımı, MC4 solar pens test uçları ve ışınım ölçer bağlantısı. Büyük arazi santrallerinde O&M hizmeti veren, müşterisine ayrıntılı performans raporu sunan EPC ve bakım firmaları için tasarlanmıştır.
SMFT-1000 Paket Seçenekleri
| Model | Paket içeriği | Test kapsamı |
|---|---|---|
| SMFT-1000/LITE | Temel set | Güvenlik ve IEC 62446-1 Kategori 1 |
| SMFT-1000/KIT | PV test uçları + ışınım ölçer + TruTest | Kategori 1 + performans analizi |
| SMFT-1000/PRO (bu ürün) | TruTest Advanced + MC4 pens uçlar + ışınım ölçer | Kategori 1 ve Kategori 2 |
Öne Çıkan Özellikler
- Koruyucu iletken direnci (RLO), ≥200 mA test akımı
- PV modül/dize açık devre gerilimi (Voc) 1000 V'a kadar, ±(%0,5 + 2 basamak)
- Kısa devre akımı (Isc) 20 A'e kadar
- İzolasyon direnci ölçümü (50/100/250/500/1000 V test gerilimleri)
- Polarite testi ve "Keep the Leads" ile otomatik test dizisi
- I-V eğrisi ölçümü ve üretici modül verileriyle sahada karşılaştırma
- CAT III 1000 V DC / CAT III 700 V AC güvenlik, gerilim aşımında net uyarı
- TruTest yazılımı ile ölçümlerin içe aktarılması, düzenlenmesi ve raporlanması
Neden Çok İşlevli PV Test Cihazı?
IEC 62446-1, PV sistemlerinin devreye alınmasında süreklilik, polarite, Voc, Isc ve izolasyon direnci gibi zorunlu testleri tanımlar. Bu testler için ayrı ayrı multimetre, izolasyon test cihazı ve pens kullanmak hem zaman alır hem de kayıtların birleştirilmesini zorlaştırır. SMFT-1000 test uçlarını değiştirmeden testleri otomatik sırayla yapar; sonuçlar geçti/kaldı olarak değerlendirilip doğrudan rapora aktarılır. I-V eğrisi, gölgelenme, kirlenme veya modül arızası gibi performans sorunlarını sahada ortaya çıkarır.
Kullanım Alanları
- Çatı ve arazi GES'lerinde devreye alma testleri
- IEC 62446-1 Kategori 1 ve Kategori 2 belgelendirme
- Performans düşüklüğü ve dize arızalarının tespiti
- Periyodik bakım ve izolasyon kontrolü
İlgili Ürünler ve Kategoriler
- Fluke SMFT-1000/KIT Çok Fonksiyonlu PV (Güneş Paneli) Test Cihazı Kiti
- Fluke SMFT-1000/LITE Çok Fonksiyonlu PV (Güneş Paneli) Test Cihazı
- Fluke PVA-1500T2 PV I-V Eğrisi Analizörü
- Fotovoltaik ölçüm cihazları
- Test ve Ölçü Aletleri
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 36 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke SMFT-1000/PRO hangi testler için yeterlidir?
IEC 62446-1 Kategori 1 ve Kategori 2 testlerinin tamamı için gereken ekipmanı içerir.
Fluke SMFT-1000/PRO paketinde hangi yazılım var?
TruTest Advanced yazılımı pakete dahildir.
Fluke SMFT-1000/PRO hangi standartlara uygundur?
PV sistemlerinin test ve belgelendirmesi için IEC 62446-1 standardına uygundur.
I-V eğrisi ölçümü ne kadar sürer?
Bir dizinin maksimum güç noktasını gösteren I-V eğrisi 45 saniyeden kısa sürede oluşturulur.
Kaç volta kadar sistemlerde kullanılabilir?
1000 V DC ve altında çalışan PV sistemlerinde kullanılır.
Fluke SMFT-1000/PRO kalibrasyon sertifikalı alınabilir mi?
Evet. PV devreye alma ve performans raporlarındaki ölçümlerin referans alınabilmesi için cihazın kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke SMFT-1000/PRO, 36 ay garanti ile sunulmaktadır.
| Fluke SMFT-1000/PRO Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | SMFT-1000/PRO |
| Ürün Kodu | FLK-SMFT-1000/PRO |
| Ürün Grubu | Fotovoltaik Ölçüm Cihazı / Solar Güç Ölçer |
| Garanti Süresi | 36 Ay |
| Fluke SMFT-1000/PRO Teknik Özellikleri | |||
|---|---|---|---|
| Koruyucu iletken direnci (RLo) | |||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık |
| 0,00 Ω - 19,99 Ω | 0,20 Ω - 19,99 Ω | 0,01 Ω | ± (%2 + 2 Basamak) |
| 20,0 Ω- 199,9 Ω | 20,0 Ω- 199,9 Ω | 0,1 Ω | ± (%2 + 2 Basamak) |
| 200 Ω / 2.000 Ω | 200 Ω / 2.000 Ω | 1 Ω | ± (%5 + 2 Basamak) |
| Test akımı | ≥ 200 mA (≤ 2Ω + Rcomp) | ||
| Test gerilimi | 4 V DC … 10 V DC | ||
| Polaritenin tersine çevrilmesi | Evet | ||
| Test ucu sıfırlama (Rcomp) | 3 Ω değerine kadar | ||
| PV modülü/PV dizesi, açık devre gerilimi (Voc) | |||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık |
| 0,0 V - 99,9 V | 5,0 V - 99,9 V | 0,1 V | ± (%0,5 + 2 Basamak) |
| 100 V - 1.000 V | 100 V - 1.000 V | 1 V | ± (%0,5 + 2 Basamak) |
| Polarite testi | Evet | ||
| PV modülü/PV dizesi, kısa devre akımı (Is/c) | |||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık |
| 0,0 A - 20,0 A | 0,2 A - 20,0 A | 0,1 A | ± (%1 + 2 Basamak) |
| İzolasyon direnci(RINS) | |||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık |
| 0,00 MΩ - 99,99 MΩ | 0,20 MΩ - 99,99 MΩ | 0,01 MΩ | ± (%5 + 5 Basamak) |
| 100,0 MΩ - 199,9 MΩ | 100,0 MΩ - 199,9 MΩ | 0,1 MΩ | ± (%10 + 5 Basamak) |
| 200 MΩ - 999 MΩ | 200 MΩ - 999 MΩ | 1 MΩ | ± (%20 + 5 Basamak) |
| Ölçüm aralığı | Çözünürlük | Hassaslık | |
| Yük yokken test gerilimi | 50 V / 100 V / 250 V - 199,9 MΩ'a kadar | 1 V | % 0 ila % 20 |
| 50 V / 1.000 V - 999 MΩ'a kadar | |||
| ≥ 1 mA'da test gerilimi | 250 kΩ'da 250 V | 1 V | %0 ila + %10 |
| 500 kΩ'da 500 V | |||
| 1 MΩ’de 1.000 V | |||
| Test akımı | Min. 1 mA (250 kΩ / 500 kΩ / 1 MΩ'da) | ||
| Maks. 1,5 mA (kısa devre) | |||
| Durdurma diyodu kontrolü (Vbd) | |||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık |
| 0,00 V DC < 6,00 V DC | 0,50 V DC < 6,00 V DC | 0,01 V DC | ± (%5 + 10 Basamak) |
| Dalgalanma koruma cihazı (SPD) | |||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık |
| 0 V DC … 1.000 V DC | 50 V DC … 1.000 V DC | 1 V DC | ± (%10 + 5 Basamak) |
| 4 mm test soketleri ile AC/DC gerilim ölçümü | |||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık |
| 0,0 V AC - 99,9 V AC | 5,0 V AC - 99,9 V AC | 0,1 V | ± (%2,5 + 2 Basamak) |
| 100 V AC - 700 V AC | 100 V AC - 700 V AC | 1 V | ± (%2,5 + 2 Basamak) |
| 0,0 V DC - 99,9 V DC | 5,0 V DC - 99,9 V DC | 0,1 V | ± (%2,5 + 2 Basamak) |
| 100 V DC - 1.000 V DC | 100 V DC - 1.000 V DC | 1 V | ± (%2,5 + 2 Basamak) |
| AC/DC Algılama | Evet (Otomatik) | ||
| + / - polarite kontrolü | Evet | ||
| i100 pens ile AC/DC Akım | |||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık (DC, AC 50 Hz/60 Hz) |
| 0,0 A DC – 100 A DC | 1,0 A DC – 100 A DC | 0,1 A | ± (%5 + 2 Basamak) * |
| 0,0 A AC – 100 A AC TRMS | 1,0 A AC – 100 A AC TRMS | 0,1 A | ± (%5 + 2 Basamak) * |
| * i100 pens toleransları dahil değildir | |||
| i100 Pens Toleransları | |||
| Ekran aralığı | Ölçüm aralığı | Çıkış sinyali | Hassaslık (DC, AC 50 Hz/60 Hz) |
| Yok | 1 A - 100 A DC veya AC < 1 kHz | 10 mV/A AC/DC | ± (%1,5 + 0,1 A) |
| AC/DC Güç ölçümü (i100 pens ile) | |||
| Ekran aralığı | Ölçüm aralığı | Çözünürlük | Hassaslık (DC, AC 50 Hz/60 Hz) |
| 0,0 V AC - 700 V AC | 5,0 V AC - 700 V AC | 0,1 V | ± (%2,5 + 2 Basamak) |
| 0,0 V DC - 1.000 V DC | 5,0 V DC - 1.000 V DC | ||
| 0 A AC/DC - 100 A AC/DC | 1 A AC/DC- 100 A AC/DC | 0,1 A | ± (%6,5 + 3 Basamak) |
| 0 kW/kVA – 100 kW/kVA | 5 kW/kVA – 100 kW/kVA | 1 kW/kVA | ± (%10 + 4 Basamak) |
| Genel Teknik Özellikler | |
| SMFT-1000 boyutu | 10 cm x 25,0 cm x 12,5 cm (3,8 inç x 9,8 inç x 4,9 inç) |
| SMFT-1000 ağırlığı | 1,4 kg (3,09 lb) |
| Pil | 6 AA IEC LR6 |
| Çalışma sıcaklığı | 0 °C ile 50 °C (32 °F ila 122 °F) |
| Depolama sıcaklığı | -30 °C ile 60 °C (-22 °F ila 140 °F) bataryalar çıkarılmış halde |
| Çalışma yüksekliği | 2.000 metreye kadar |
| Depolama yüksekliği | 2.000 metreye kadar |
| Güvenlik | |
| SMFT-1000 PV Analiz Cihazı | IEC 61010-1 Kirlilik Derecesi 2 |
| IEC 61010-2-034 CAT III 1000 V dc, CAT III 700 V AC | |
| i100 Akım Pensi | IEC 61010-2-032, D Tipi (izole edilmiş iletkenler için), 1.000 V |
| Aksesuarlar | IEC 61010-031 |
| TL 1000-MC4 | CAT III 1500 V, 20 A |
| TP1000 Uzak Prob (kapaklı) | CAT IV 600 V, CAT III 1000 V, 10 A |
| TP1000 Uzak Prob (kapaksız) | CAT II 1000 V, 10 A |
| TL 1000 Test Uçları | CAT III 1000 V, 10 A |
| TL 1000/30M Test Uçları | CAT III 1000 V, CAT IV 600 V, |
| 5 A (makara üzerinde) 10 A (tamamen uzatılmış halde) | |
| TP74 Test Probları (kapaklı) | CAT III 1000 V, 10 A |
| TP74 Test Probları (kapaksız) | CAT II 1000 V, 10 A |
| AC285 Timsah Tipi Klips | CAT III 1000 V, 10 A |
| Performans | IEC 61557-1, IEC 61557-2, IEC 61557-4, IEC 61557-10 |
| Elektromanyetik Uyumluluk (EMC) | |
| Uluslararası | IEC 61326-1: Taşınabilir Elektromanyetik Ortam; CISPR 11: Grup 1, Sınıf A Grup 1: Ekipman, kendi iç işlevi için gerekli olan iletken bağlanmış radyo frekansı enerjisini kasıtlı olarak üretmiş ve/veya kullanmıştır. |
| Sınıf A: Ekipman; evler ve ev olarak kullanılan binalara besleme yapan düşük gerilimli güç kaynağı ağlarına doğrudan bağlı olan yerler haricinde bütün yerlerde kullanım için uygundur. | |
| İletilen ve yayılan bozulmalar sebebiyle diğer ortamlarda elektromanyetik uyumluluğu sağlamak konusunda olası zorluklarla karşılaşılabilir. | |
| Dikkat: Bu ekipman, mesken ortamlarda kullanım için tasarlanmamıştır ve bu tür ortamlarda telsiz sinyaline karşı yeterli koruma sağlamayabilir. | |
| Kablosuz Telsiz Modülü | |
| Frekans aralığı | 2,402 GHz ile 2,480 GHz |
| Çıkış gücü | 8 dBm |
Fluke SMFT-1000/PRO Genel Özellikleri
Ürün İncelemesi: Fluke SMFT-1000 PRO Çok İşlevli PV Test Cihazı,TruTest™ Yazılımı ve MC4 Uçları ile I-V Eğrisi İzleyici, PRO Kit
PV uzmanları için tasarlanan SMFT-1000 güneş enerjisi araçları seti, IEC 62446-1 standardına uygun PV kurulumu, devreye alma ve bakım testleri için eksiksiz bir PV test çözümü sunar. Fluke TruTest™ Yazılımı sayesinde güneş enerjisi tesisi kurulum ve devreye alma testlerinden elde edilen ölçüm verileri, tesise dizüstü bilgisayar getirmek zorunda kalmadan kolayca içe aktarılabilir, düzenlenebilir ve analiz edilebilir.
Kategori 1 – IEC 62446-1 tam sıralı güvenlik testi
- Koruyucu topraklama direnci (Rpe)
- Açık devrede gerilim (Voc)
- Kısa devre akımı (Isc)
- İzolasyon direnci (Rins)
- Polarite
Kategori 2 – IEC 62446-1 sistem performans testi
Sahada bir I-V eğrisi okuması alırken SMFT-1000, üretici tarafından tanımlanan modül spesifikasyonlarına göre test verilerine yüklenirken eğriyi görüntüler. Bu, dizüstü bilgisayar veya tablet kullanmadan ölçümlerin hemen onaylanmasını kolaylaştırır. Tesis spesifikasyonlarına göre çalıştıklarını doğrulamak veya mevcut modüllerin veya dizelerin beklenen performans düzeylerine göre çalışıp çalışmadığını test etmek için yeni kurulumlarda I-V eğri testini yürütün.
- TruTest ile I-V Eğrisi izleme ve yazılım analizi
- Işınım, sıcaklık, eğim, kardinal yön
Kablosuz Işınım Ölçüm Cihazı
Hassas I-V eğrisi ölçümleri yapmak için gerçek zamanlı ışınım ve sıcaklık verileri gereklidir. SMFT-1000 Güneş Enerjisi Araçları Seti, mümkün olan en doğru I-V eğri ölçümlerini sağlayarak verileri gerçek zamanlı olarak iletmek için SMFT-1000'e kablosuz olarak bağlanan IRR2-BT ışınım ölçüm cihazını içerir. Kablosuz bağlantı herhangi bir nedenle kesilirse IRR2-BT 17 saate kadar daha sonra SMFT-1000 ile yapılan testlerle eşleştirilebilecek veriler kaydetmeye devam edecektir.
TruTest™ Gelişmiş Güneş Enerjisi Yazılımı: Test sonuçlarını işlemeye ve raporları derlemeye daha az zaman harcayın
Hızlı ve güvenilir TruTest™ yazılımı ile tüm sertifikasyon ve dokümantasyon ihtiyaçlarınızı karşılayın. TruTest™ güneş enerjisi varlık yönetimini, veri depolamayı ve raporlamayı tek bir platformda entegre eder. İster I-V eğrileri aracılığıyla panel verimliliğini analiz edin ister IEC 62446-1 uyarınca Kategori 1 test düzeni aracılığıyla sistemi güvenlik testi yapın; müşteriler için anlaşılması kolay raporlar üretmek için uygun veri yönetimi kritik önem taşır. TruTest™ Yazılımı ölçüm sonuçlarını doğrudan güneş enerjisi çok işlevli test cihazınızdan bilgisayarınıza hızlı ve kolayca aktarmanıza, verileri düzenlemenize ve analiz etmenize, tek tek varlık verilerini içe aktarılan önceki ölçümlerle karşılaştırmanıza ve kapsamlı ve görsel bir müşteri raporu sağlamanıza imkan tanır.
- Güneş enerjisi tesisi kurulumu ve devreye alma testinden alınan ölçüm verilerini kolayca yönetin
- IEC 62446-1 ve diğer direktiflerle uyumlu incelemeleri ve raporları hızlı bir şekilde oluşturun
- Kolay başarılı/başarısız görselleri ile I-V eğrisi analizi; birden fazla tesis ziyaretinde I-V eğrisindeki değişiklikleri görün
- Zaman içindeki değişiklikleri görmek için saha verilerini önceki saha verileriyle karşılaştırın
