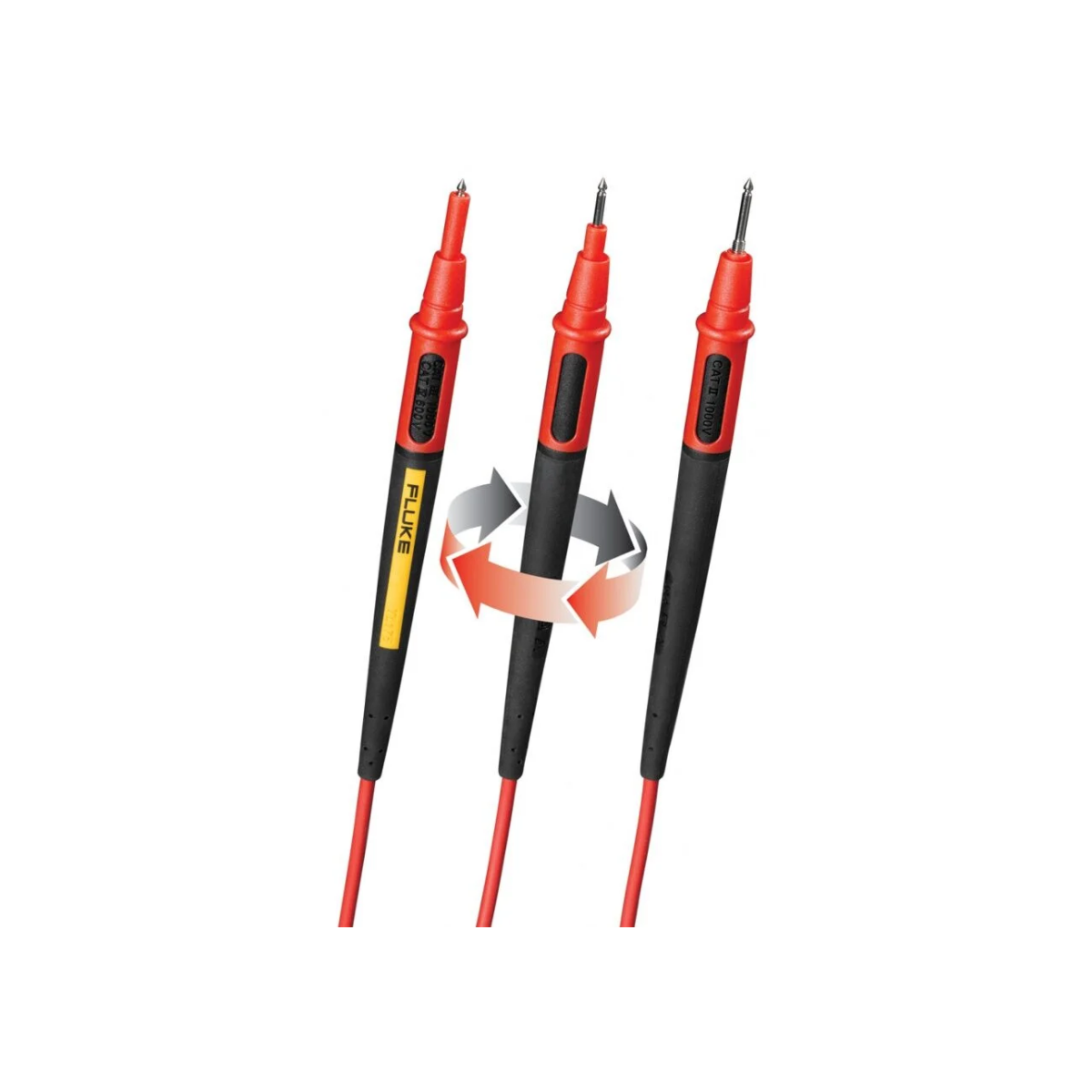

Fluke TL175 TwistGuard Ayarlanabilir Test Uçları

Fluke TL175, farklı ölçüm ortamlarında prob ucunun açıkta kalan bölümünü değiştirmeye izin veren TwistGuard test ucu setidir. Uç kılıfı döndürülerek açık metal uzunluğu 19 mm ile 4 mm arasında ayarlanabilir. Fluke TL175, geniş bir terminalde erişim sağlarken dar ve yüksek enerjili bir noktada uç maruziyetini azaltmak isteyen teknisyenlere esneklik sunar. Fluke TL175 seçimi, yalnızca multimetre soketinin uyumuna değil, ölçüm kategorisine ve temas noktasına göre yapılmalıdır.

TwistGuard mekanizması, test ucu üzerindeki kılıfın ölçüm senaryosuna göre konumlandırılmasını sağlar. Fluke TL175 geniş açıklığın gerekli olduğu CAT II uygulamalarında daha uzun metal uç kullanabilir; CAT III veya CAT IV gibi daha yüksek kategori gerektiren noktalarda kılıf daraltılarak kontrol artırılır. Fluke TL175 üzerindeki işaret, seçilen uç açıklığına karşılık gelen kategori rating bilgisini göstermeye yardımcı olur. Uç konumu değiştirildikten sonra probun mekanik kilidi ve kılıfı kontrol edilmelidir.

WearGuard göstergesi, çift silikon izolasyonun iç katmanını kullanarak kablo hasarını fark etmeyi kolaylaştırır. Dış katmanda kesik, sıyrık veya ezilme oluştuğunda kontrast renkli iç katman görünür hale gelebilir. Fluke TL175 bu sayede kablo yenileme ihtiyacını yalnızca elektriksel arızadan sonra değil, görsel bakım sırasında da işaret eder. Fluke TL175 kablosu hasar göstergesi ortaya çıktığında kullanılmaya devam edilmemeli ve uygun yedekle değiştirilmelidir.

Çift silikon yapı, yüksek sıcaklıklarda dayanım ve soğuk ortamda esnekliği koruma amacı taşır. Her iki uçta ağır hizmet strain relief tasarımı bulunur ve 30.000'in üzerinde bükülme testine dayanacak şekilde belirtilmiştir. Fluke TL175, saha servisinde sık takılıp çıkarılan, kıvrılan ve taşıma çantasına yerleştirilen bir aksesuar olarak tasarlanmıştır. Fluke TL175 kablosu yine de keskin kenarlara, hareketli mekanizmalara ve aşırı çekmeye maruz bırakılmamalıdır.

Universal giriş fişleri, standart 4 mm shrouded banana girişleri kabul eden cihazlarla uyumludur. Fluke TL175, farklı marka ve model multimetrelerde kullanılabilse de cihazın kategori değeri, giriş derinliği ve üretici uyumluluğu kontrol edilmelidir. Probların kırmızı ve siyah renkleri DC ölçümlerde polariteyi ayırt etmeyi kolaylaştırır. Fluke TL175 kullanılırken akım soketine takılı kabloyla gerilim ölçmeye çalışmak yerine cihaz fonksiyonu ve bağlantı noktası yeniden doğrulanmalıdır.

Fluke TL175 CAT II 1000 V, CAT III 1000 V, CAT IV 600 V ve 10 A maksimum rating değerlerine sahiptir. Pollution Degree 2 ve EN 61010-031 uyumluluğu, aksesuarın ölçüm ortamındaki kullanım çerçevesini tanımlar. Fluke TL175 ile çalışmadan önce cihazın gerçek kategori sınırı, ölçülecek devrenin enerji seviyesi ve uç açıklığının uygunluğu birlikte kontrol edilmelidir. Prob, güvenlik ekipmanının veya cihazın tek başına sağlayamayacağı bir çalışma izni oluşturmaz.

Bu test uçları pano bakımı, motor kontrolü, enerji dağıtımı, laboratuvar ölçümleri, elektronik servis ve saha devre doğrulamalarında kullanılabilir. Fluke TL175 dar klemenslerde kısa uç açıklığıyla hedefe daha kontrollü temas etmeye, genel devrelerde ise daha uzun uçla erişim sağlamaya yardımcı olur. bu model verimli bir aksesuar olsa da ölçüm öncesi enerjinin durumu, izolasyon, prob konumu ve temas noktası değerlendirilmelidir.

bu model satın alınırken TwistGuard ayarı, WearGuard katmanı, silikon kablo, 4 mm korumalı banana uyumu, 30.000 bükülme testi, 10 A kapasitesi ve CAT II/III/IV değerleri birlikte incelenmelidir. bu model, tek bir sabit uç yerine farklı erişim ve güvenlik gereksinimlerine uyum sağlayan profesyonel bir bağlantı çözümüdür.

• TwistGuard kılıfı açık uç uzunluğunu 19 mm ile 4 mm arasında ayarlar.
• WearGuard kontrast katmanı izolasyon hasarını görsel olarak fark etmeye yardımcı olur.
• Çift silikon izolasyon, sıcak ve soğuk çalışma koşullarında esnekliği destekler.
• Strain relief bölgesi 30.000’in üzerinde bükülme testine göre tasarlanmıştır.
• CAT II 1000 V, CAT III 1000 V, CAT IV 600 V ve 10 A maksimum rating sunar.

bu model, değişken uç açıklığı ve hasar göstergesi sayesinde çok farklı elektriksel test noktalarına uyarlanabilir. bu model kullanılırken kılıfın konumu, prob üzerindeki kategori bilgisi ve kablonun izolasyon durumu her ölçümden önce kontrol edilmelidir.
