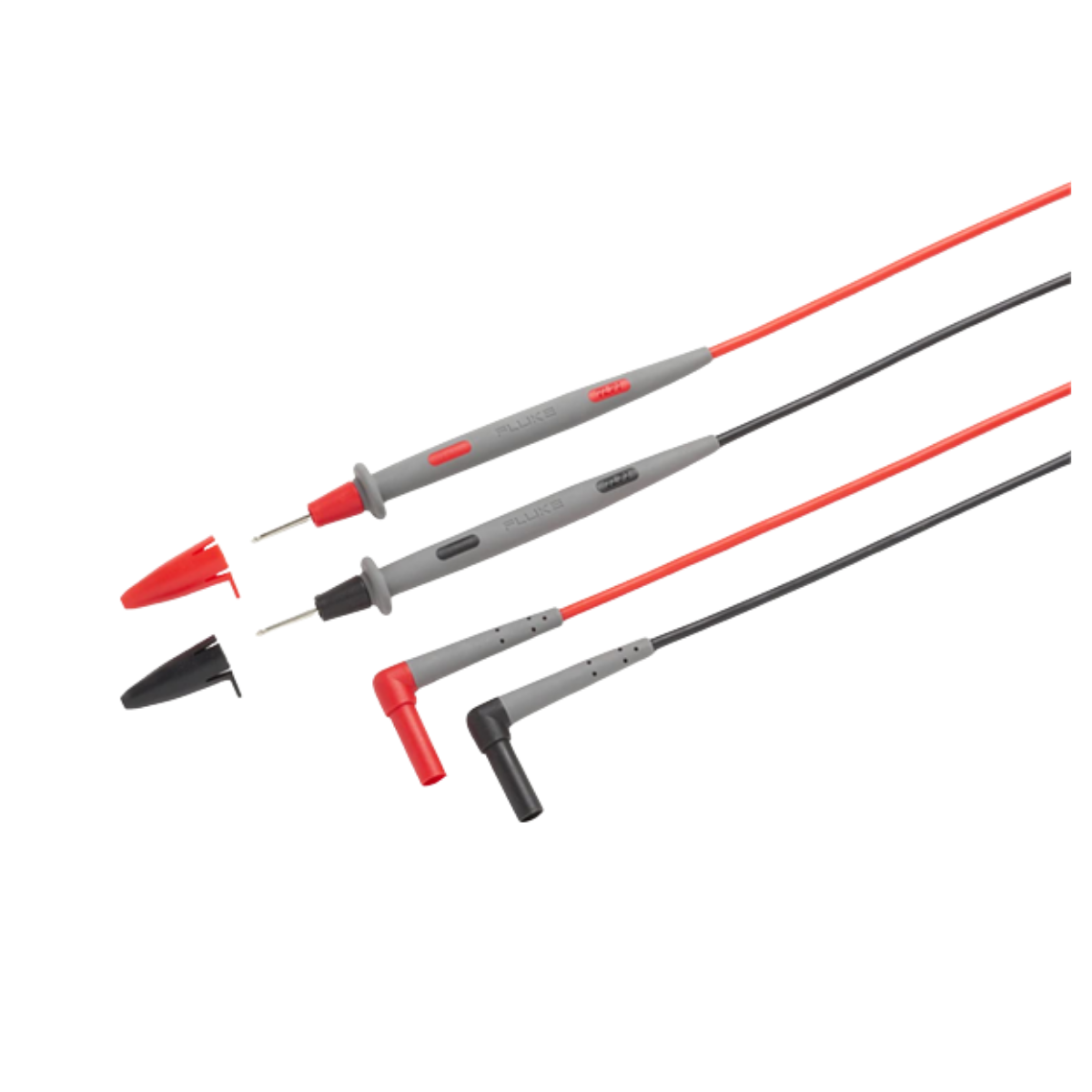

Fluke TL71-1 Silikon Test İletkeni Seti

Fluke TL71-1, hassas ölçümlerde kullanılmak üzere silikon yalıtımlı ve dik açılı test iletkenlerinden oluşan kırmızı/siyah çift prob setidir. Prob uçlarının rahat tutuşlu gövdesi, teknisyenin küçük terminal veya test noktalarında kontrollü temas kurmasına yardımcı olur. Fluke TL71-1 özellikle µV ölçümleri için önerilen bir aksesuar olarak düşük seviyeli sinyallerin ölçüm zincirinde kullanılabilir. Fluke TL71-1 satın alınırken cihazın 4 mm giriş yapısı, ölçüm kategorisi ve koruyucu kapak durumu kontrol edilmelidir.

Kablolar 1.2 metre uzunluğunda ve yaklaşık 2 mm çapında prob ucu ile sunulur. Dik açılı bağlantı, kablonun multimetre girişinden çıktığı yönü düzenler ve tezgâh ya da pano önünde gereksiz kıvrılmayı azaltabilir. Fluke TL71-1, cihazın girişine yakın çalışan kabloların kapağa veya elle temas edilen yüzeye takılmasını önlemeye yardımcı olur. Fluke TL71-1 ile ölçüm yaparken kablonun çekilmemesi, probun test noktasına dik veya uygun açıyla uygulanması gerekir.

Silikon izolasyon, PVC'ye göre daha esnek bir kablo hissi ve farklı sıcaklık koşullarında kullanım rahatlığı sağlar. Fluke TL71-1 çalışma sıcaklığı -20 °C ile 55 °C ve yoğuşmasız ortamda %90 bağıl neme kadar belirtilmiştir; çalışma yüksekliği 2000 metredir. Fluke TL71-1 kablosu yine de sıcak yüzeylere, keskin kenarlara veya hareketli makine elemanlarına temas ettirilmemelidir. Yalıtım üzerinde kesik, kabarma veya renk değişimi görüldüğünde set değiştirilmelidir.

CAT II 1000 V ve 10 A sınıfı, genel elektrik ve elektronik ölçüm uygulamalarında bağlantı güvenliği için temel ratingi gösterir. CAT III 1000 V ve CAT IV 600 V ratingleri yalnızca koruyucu kapağın uygun şekilde kullanılmasıyla ilişkilendirilmiştir. Fluke TL71-1 üzerindeki koruyucu kapak, uç çevresindeki açık metal bölümü azaltarak daha yüksek ölçüm kategorisine uygunluğu destekler. Fluke TL71-1 ile ölçüm yapmadan önce kullanılan uç açıklığı ve cihaz kategorisi birlikte doğrulanmalıdır.

µV seviyesindeki sinyallerde test kablosunun hareketi, gevşek temas, elektromanyetik alanlar ve kablo yönü ölçüm kararlılığını etkileyebilir. Fluke TL71-1 ile küçük sinyal ölçümü yapılırken problar sabit tutulmalı, temas yüzeyi temizlenmeli ve referans bağlantısı doğru kurulmalıdır. Fluke TL71-1 aksesuarının iyi durumu, ölçüm cihazının doğruluğunun yerine geçmez; kablo ve cihaz aynı kalibrasyon ve bağlantı planı içinde değerlendirilmelidir.

Kırmızı/siyah renk kodu, DC devrelerde polariteyi ve iki farklı ölçüm noktasını ayırt etmeyi kolaylaştırır. Fluke TL71-1 probları direnç, süreklilik, düşük seviye gerilim ve uygun ölçüm cihazıyla genel testlerde kullanılabilir. Akım ölçümü için probun cihazdaki doğru girişe bağlı olduğundan ve test edilecek devrenin akım kapasitesinin sınırı aşmadığından emin olunmalıdır. Fluke TL71-1 ile gerilim ölçülürken akım girişine takılı bir prob kullanılmamalıdır.

Bakım sırasında Fluke TL71-1 kabloları bükülme yarıçapı korunarak sarılmalı, prob uçları darbe almayacak şekilde saklanmalı ve banana fişlerinde gevşeme olup olmadığı incelenmelidir. Temizlik enerjisiz durumda kuru veya hafif nemli bezle yapılabilir. Fluke TL71-1 bir yıl garantiyle sunulur; yalıtım hasarı, uç deformasyonu veya fiş gövdesinde çatlak varsa set yenilenmelidir. Bu basit kontroller, ölçüm sırasında beklenmeyen temas ve kaçak riskini azaltır.

bu model; elektronik laboratuvarları, hassas sinyal testleri, servis masaları, kontrol kartı doğrulama, bina bakım panoları ve eğitim uygulamaları için kullanılabilir. bu model seçilirken 1.2 m silikon kablo, 2 mm prob ucu, dik açılı yapı, µV önerisi, CAT II 1000 V/10 A ratingi ve kapakla CAT III/CAT IV değerleri birlikte incelenmelidir. Bu detaylar, aksesuarın hangi devrede kullanılabileceğini belirler.

bu model, düşük seviyeli sinyallerde kontrollü temas ve saha ölçümlerinde esnek kablo yönetimi isteyen kullanıcılar için güvenilir bir test iletkeni seçeneğidir. bu model kullanımı boyunca kategori işareti, koruyucu kapak ve izolasyon durumu her işlemden önce yeniden kontrol edilmelidir.

• Kırmızı ve siyah rahat tutuşlu problardan oluşan bir çift set sunar.
• Silikon yalıtımlı, dik açılı test kabloları 1.2 m uzunluktadır.
• Yaklaşık 2 mm prob ucu ve µV ölçümleri için önerilen yapı bulunur.
• CAT II 1000 V/10 A; koruyucu kapakla CAT III 1000 V ve CAT IV 600 V rating sunar.
• Bir yıl garantiyle genel elektrik ve elektronik testlerinde kullanılabilir.

bu model, silikon esnekliği, dik açılı bağlantısı ve 2 mm uç yapısıyla hassas ve genel amaçlı ölçümlerde pratik bir bağlantı aksesuarıdır. bu model ile çalışırken koruyucu kapak ve kategori sınırları ölçüm noktasına göre korunmalıdır.
