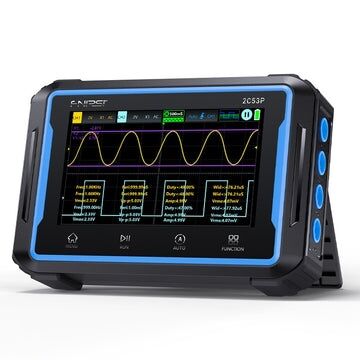

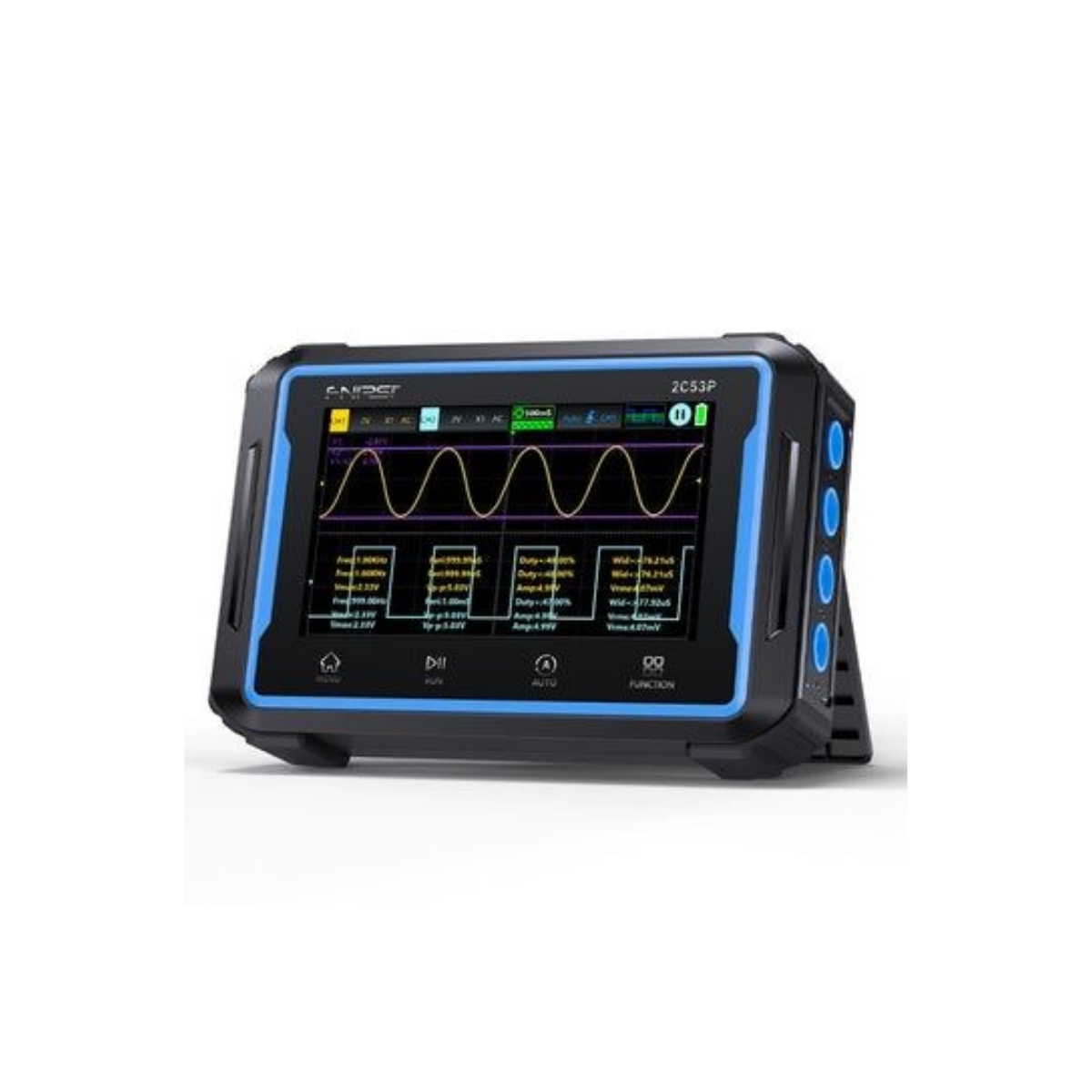

FNIRSI 2C53P 50MHz 3'ü 1 Arada Dijital Osiloskop

FNIRSI 2C53P, dijital osiloskop, True RMS multimetre ve DDS sinyal jeneratörünü tek cihazda birleştiren profesyonel 3'ü 1 arada ölçüm cihazıdır. 50MHz bant genişliği, 250MSa/s örnekleme hızı, çift kanal yapısı ve 4.3 inç dokunmatik IPS ekranı sayesinde elektronik devre analizi, bakım, onarım, AR-GE, eğitim ve saha uygulamalarında çok yönlü kullanım sunar.

50MHz Çift Kanallı Dijital Osiloskop

FNIRSI 2C53P, 50MHz analog bant genişliği ve 250MSa/s gerçek zamanlı örnekleme hızıyla iki farklı sinyalin aynı anda görüntülenmesine ve karşılaştırılmasına imkân sağlayan çift kanallı dijital osiloskop yapısına sahiptir. Elektronik kartlar, güç devreleri, sensörler ve farklı sinyal kaynaklarının analizinde kullanılabilir.

10mV/div ile 10V/div arasında dikey hassasiyet ve 10ns/div ile 10s/div arasında zaman tabanı sunan FNIRSI 2C53P, farklı frekans ve genlik seviyelerindeki sinyallerin ayrıntılı olarak incelenmesini sağlar. Cihaz ayrıca Auto, Normal ve Single tetikleme modlarını destekler.

250MSa/s Örnekleme ve Gelişmiş Dalga Formu Analizi

250MSa/s gerçek zamanlı örnekleme hızı sayesinde FNIRSI 2C53P, ölçülen sinyallerin ayrıntılarının görüntülenmesine yardımcı olur. FFT spektrum analizi, X-Y görüntüleme, imleç fonksiyonu ve dalga formu kayıt özellikleri elektronik devrelerin daha kapsamlı şekilde analiz edilmesini sağlar.

4.3 İnç Dokunmatik IPS Ekran

FNIRSI 2C53P, 480×272 çözünürlüğe sahip 4.3 inç temperli cam dokunmatik IPS ekran ile donatılmıştır. Geniş ekran; dalga formlarının, multimetre ölçümlerinin ve analiz sonuçlarının rahat şekilde görüntülenmesini sağlar. Dokunmatik arayüz ise cihaz ayarlarının hızlı şekilde değiştirilmesine yardımcı olur.

20000 Sayım True RMS Dijital Multimetre

Osiloskop fonksiyonuna ek olarak FNIRSI 2C53P, 4½ basamak ve 20000 sayım True RMS dijital multimetre olarak kullanılabilir. AC/DC voltaj, AC/DC akım, direnç, kapasitans, frekans ve sıcaklık ölçümlerinin yanı sıra diyot testi, süreklilik testi, NCV ve Live fonksiyonlarını destekler.

Bu yapı sayesinde elektronik bakım ve arıza tespitinde ayrı bir multimetre taşıma ihtiyacını azaltır. Tek cihaz üzerinden hem devredeki elektriksel değerler ölçülebilir hem de sinyal dalga formları incelenebilir.

10MHz DDS Sinyal Jeneratörü

FNIRSI 2C53P içerisinde bulunan DDS sinyal jeneratörü, sinüs dalgasında 10MHz seviyesine kadar sinyal üretimini destekler. Sinüs, kare, testere, yarım dalga, tam dalga, DC ve farklı özel sinyal türleri dahil toplam 12 dalga formu seçeneği sunar.

Dahili sinyal jeneratörü; elektronik devrelerin test edilmesi, giriş sinyali oluşturulması, devre tepkilerinin incelenmesi ve eğitim uygulamalarında referans sinyal üretilmesi gibi işlemlerde kullanılabilir.

Osiloskop, Multimetre ve Sinyal Jeneratörü Tek Cihazda

FNIRSI 2C53P'nin en önemli avantajlarından biri üç farklı ölçüm cihazının fonksiyonlarını taşınabilir tek bir gövdede bir araya getirmesidir. Çift kanallı osiloskop ile sinyal analizi yapılabilir, True RMS multimetre ile elektriksel değerler ölçülebilir ve DDS fonksiyon jeneratörü ile test sinyalleri oluşturulabilir.

Bu 3'ü 1 arada yapı özellikle teknik servislerde, elektronik laboratuvarlarında ve saha çalışmalarında çalışma alanından tasarruf sağlarken farklı ölçüm cihazlarını ayrı ayrı taşıma ihtiyacını azaltır.

4000mAh Batarya ile Taşınabilir Kullanım

FNIRSI 2C53P, 3.7V 4000mAh dahili lityum bataryası sayesinde masaüstü kullanımın yanı sıra saha ölçümlerine de uygundur. Yaklaşık 4 saate kadar çalışma süresi sunan cihaz, kompakt gövdesi sayesinde servis çantasında kolayca taşınabilir.

FNIRSI 2C53P Teknik Özellikleri

Marka / Model: FNIRSI 2C53P
Cihaz Tipi: 3'ü 1 arada osiloskop, multimetre ve sinyal jeneratörü
Osiloskop Kanal Sayısı: 2 kanal
Bant Genişliği: 50MHz
Örnekleme Hızı: 250MSa/s
Bellek Derinliği: 64KByte'a kadar
Giriş Empedansı: 1MΩ
Zaman Tabanı: 10ns/div – 10s/div
Dikey Hassasiyet: 10mV/div – 10V/div
Maksimum Giriş: ±400V tepe
Tetikleme: Auto / Normal / Single
Analiz Fonksiyonları: FFT, X-Y modu, imleç ve dalga formu kayıt
Multimetre: 4½ basamak, 20000 sayım True RMS
Multimetre Fonksiyonları: AC/DC voltaj, AC/DC akım, direnç, kapasitans, frekans ve sıcaklık
Ek Testler: NCV, Live, diyot ve süreklilik testi
Sinyal Jeneratörü: DDS fonksiyon jeneratörü
Maksimum Jeneratör Frekansı: 10MHz
Dalga Formu: 12 farklı sinyal türü
Ekran: 4.3 inç 480×272 IPS dokunmatik ekran
Batarya: 3.7V 4000mAh lityum batarya
Çalışma Süresi: Yaklaşık 4 saat
Boyut: 145 × 98 × 35 mm
Ağırlık: Yaklaşık 364 g

FNIRSI 2C53P ile Elektronik Test ve Arıza Analizi

FNIRSI 2C53P, elektronik devrelerde sinyal görüntüleme, elektriksel ölçüm ve test sinyali üretme işlemlerinin tek cihaz üzerinden gerçekleştirilmesine yardımcı olur. FNIRSI 2C53P özellikle elektronik kart arızalarının incelenmesi, sensör çıkışlarının kontrol edilmesi ve güç elektroniği devrelerinin analiz edilmesi gibi uygulamalarda kullanılabilir.

Çift kanallı osiloskop yapısı sayesinde FNIRSI 2C53P ile iki farklı sinyal aynı anda görüntülenerek zamanlama, frekans ve genlik değişimleri karşılaştırılabilir. Dahili True RMS multimetre sayesinde FNIRSI 2C53P üzerinden voltaj, akım, direnç ve diğer elektriksel değerler de ölçülebilir. Entegre DDS jeneratörü ise FNIRSI 2C53P modelini devre testi ve sinyal analizi için daha kapsamlı bir ölçüm cihazına dönüştürür.

FNIRSI 2C53P Kimler İçin Uygundur?

FNIRSI 2C53P; elektronik teknisyenleri, teknik servis çalışanları, mühendisler, AR-GE ekipleri, elektronik öğrencileri, eğitim laboratuvarları ve ileri seviye elektronik kullanıcıları için uygundur. Osiloskop, multimetre ve sinyal jeneratörünün tek cihazda bulunması özellikle elektronik arıza tespiti ve devre analizi çalışmalarında pratik bir ölçüm çözümü sağlar.

Neden FNIRSI 2C53P?

FNIRSI 2C53P; 50MHz çift kanallı osiloskop, 250MSa/s örnekleme hızı, 20000 sayım True RMS multimetre, 10MHz DDS sinyal jeneratörü ve 4.3 inç dokunmatik ekran özelliklerini taşınabilir tek bir cihazda birleştirir. Profesyonel ölçüm fonksiyonlarını kompakt bir yapıda isteyen kullanıcılar için çok yönlü bir elektronik test ve ölçüm cihazıdır.

FNIRSI 2C53P, taşınabilir yapısı ve 3'ü 1 arada ölçüm fonksiyonları sayesinde masaüstü ve saha uygulamalarında pratik kullanım sağlar. FNIRSI 2C53P ile osiloskop, multimetre ve sinyal jeneratörü fonksiyonlarına tek cihaz üzerinden erişilebilir.
