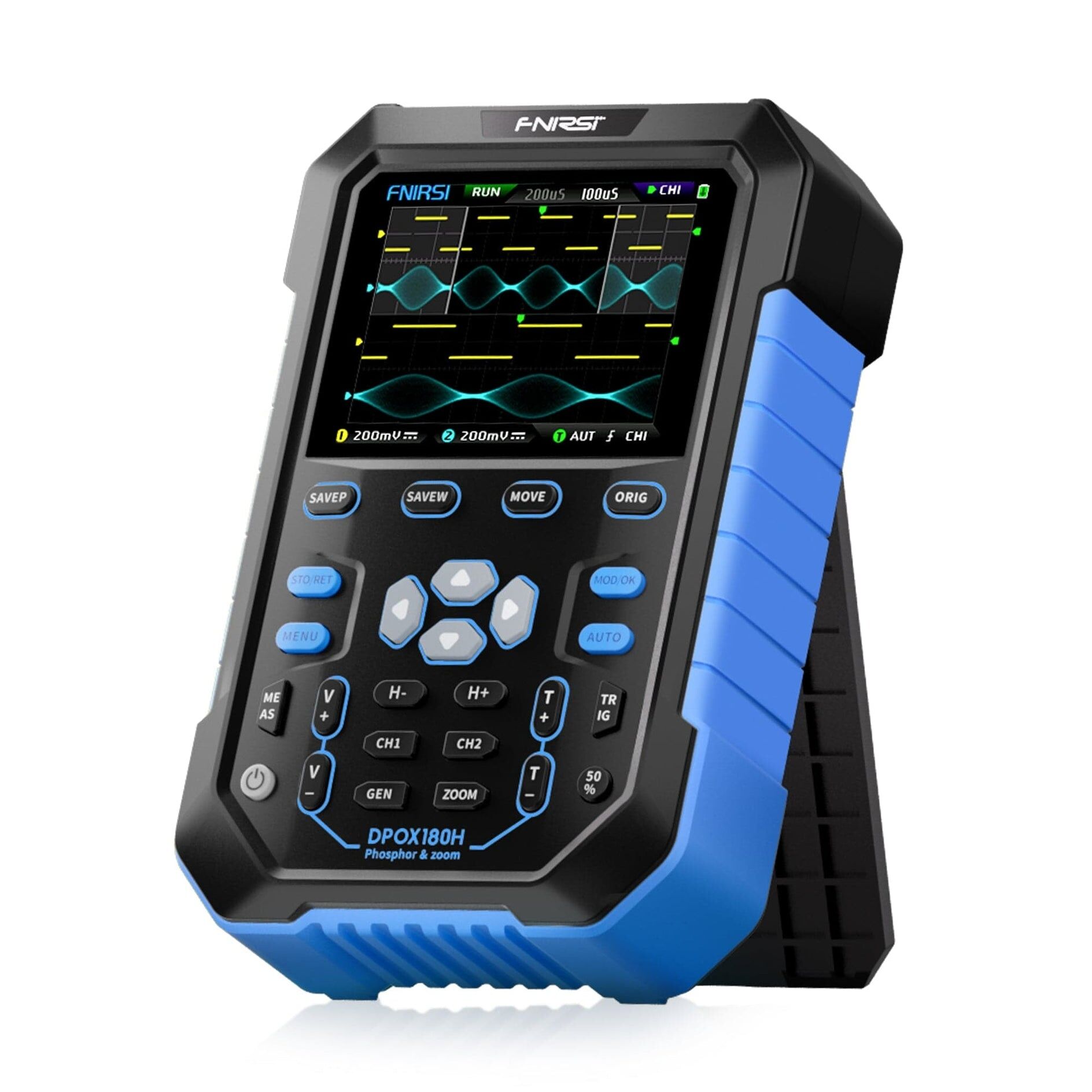

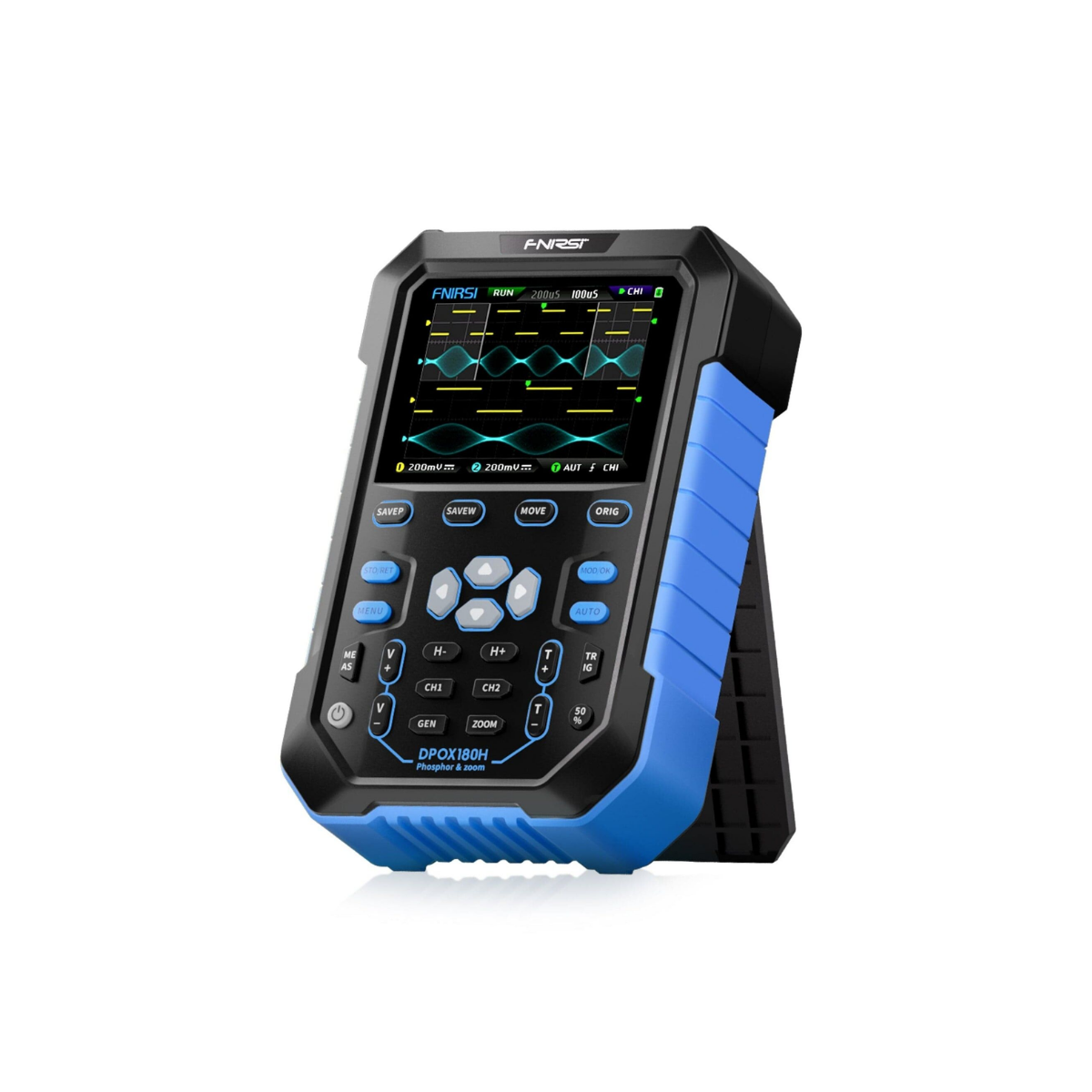

FNIRSI DPOX180H 180MHz Dijital Fosfor Osiloskop

FNIRSI DPOX180H, elektronik devre analizi, bakım, onarım, Ar-Ge ve saha uygulamaları için geliştirilmiş profesyonel 2 kanallı dijital fosfor osiloskop ve sinyal jeneratörüdür. 180MHz bant genişliği, 500MSa/s gerçek zamanlı örnekleme hızı ve yüksek dalga formu yakalama performansı sayesinde hızlı ve karmaşık elektronik sinyallerin ayrıntılı olarak görüntülenmesini ve analiz edilmesini sağlar.

FNIRSI DPOX180H 180MHz Bant Genişliği

FNIRSI DPOX180H, 180MHz analog bant genişliği ile yüksek frekanslı elektronik sinyallerin incelenmesine olanak tanır. 500MSa/s gerçek zamanlı örnekleme hızı sayesinde dalga formundaki hızlı değişimler ayrıntılı biçimde görüntülenebilir. Bu özellikler cihazı elektronik kart analizi, güç elektroniği, bakım ve profesyonel arıza tespiti çalışmalarında güçlü bir ölçüm çözümü haline getirir.

2 Kanallı Dijital Fosfor Osiloskop

FNIRSI DPOX180H, iki bağımsız ölçüm kanalı sayesinde iki farklı sinyalin aynı anda görüntülenmesine ve karşılaştırılmasına imkan verir. Dijital Fosfor Osiloskop teknolojisi, sinyal yoğunluğunun ve zaman içerisindeki değişimlerin daha kolay gözlemlenmesine yardımcı olur. Özellikle kısa süreli bozulmaların, geçici sinyallerin ve düzensiz dalga formlarının analizinde avantaj sağlar.

500MSa/s Örnekleme ve 120Kpts Hafıza

FNIRSI DPOX180H, 500MSa/s örnekleme performansının yanında 120Kpts hafıza derinliği sunar. Bu yapı, yakalanan sinyal içerisinde daha fazla verinin tutulmasına ve dalga formunun belirli bölümlerinin ayrıntılı şekilde incelenmesine yardımcı olur. FNIRSI DPOX180H hızlı devrelerin test edilmesinde olduğu kadar uzun süreli sinyal davranışlarının değerlendirilmesinde de kullanılabilir.

50.000 wfm/s Dalga Formu Yakalama Hızı

FNIRSI DPOX180H, saniyede 50.000'e kadar dalga formu yakalama performansı sayesinde klasik taşınabilir osiloskoplara göre daha dinamik bir görüntüleme deneyimi sunar. Hızlı yenileme özelliği, nadiren gerçekleşen sinyal anomalilerinin, kısa süreli parazitlerin ve düzensiz elektronik olayların tespit edilmesini kolaylaştırır.

FNIRSI DPOX180H 20MHz Sinyal Jeneratörü

FNIRSI DPOX180H, osiloskop fonksiyonunun yanında dahili 1 kanallı sinyal jeneratörü de sunar. Sinüs dalgasında 20MHz seviyesine kadar sinyal üretilebilir. Kare, üçgen, testere ve farklı dalga türleriyle birlikte toplam 14 dalga formunun desteklenmesi, devrelerin uyarılması ve elektronik testlerin gerçekleştirilmesi için ayrı bir fonksiyon jeneratörüne olan ihtiyacı azaltır.

FFT Spektrum Analizi ve X-Y Modu

FNIRSI DPOX180H, standart zaman alanı ölçümlerinin yanında FFT spektrum analizi desteği sunar. Bu özellik sayesinde sinyal içerisindeki frekans bileşenleri incelenebilir. X-Y görüntüleme modu ise iki kanal arasındaki faz ve sinyal ilişkilerinin analiz edilmesine yardımcı olur. Böylece FNIRSI DPOX180H yalnızca temel osiloskop ölçümleri için değil, daha gelişmiş sinyal analizleri için de kullanılabilir.

5mV/div Yüksek Dikey Hassasiyet

FNIRSI DPOX180H, 5mV/div seviyesinden başlayan dikey hassasiyet sunarak düşük genlikli sinyallerin görüntülenmesine yardımcı olur. Dikey hassasiyet 5mV/div ile 10V/div arasında ayarlanabilir. 5ns/div ile 50s/div arasındaki geniş zaman tabanı sayesinde hızlı darbelerden daha yavaş değişen sinyallere kadar farklı ölçüm senaryoları desteklenir.

Auto, Normal ve Single Tetikleme

FNIRSI DPOX180H, Auto, Normal ve Single tetikleme modlarıyla farklı sinyal türlerine uyum sağlar. Otomatik ölçüm fonksiyonları maksimum, minimum, ortalama, RMS, tepe-tepe, frekans, periyot ve duty cycle gibi önemli parametrelerin cihaz üzerinden hızlı şekilde görüntülenmesine imkan verir.

400V Giriş Koruması

FNIRSI DPOX180H, 400V seviyesine kadar giriş koruması ile elektronik bakım ve test uygulamalarında cihazın korunmasına yardımcı olur. 1MΩ giriş empedansı ve yaklaşık 1.8ns yükselme süresi, elektronik sinyallerin kararlı şekilde ölçülmesini destekler. Ölçüm yapılırken kullanılan probun kademesi ve çalışma gerilimi her zaman uygun şekilde seçilmelidir.

2.8 İnç IPS Renkli Ekran

FNIRSI DPOX180H, 2.8 inç 320x240 çözünürlüklü IPS renkli ekran kullanır. Dijital fosfor görüntüleme, dalga formu bilgileri ve ölçüm parametreleri ekran üzerinden kolaylıkla takip edilebilir. Kompakt arayüzü sayesinde FNIRSI DPOX180H hem laboratuvarda hem de mobil teknik servis uygulamalarında pratik kullanım sağlar.

3000mAh Batarya ve Taşınabilir Tasarım

FNIRSI DPOX180H, 3.7V 3000mAh dahili lityum bataryasıyla taşınabilir kullanım için tasarlanmıştır. 135 x 90 x 40 mm boyutları ve yaklaşık 325 gram ağırlığı sayesinde servis çantasında kolaylıkla taşınabilir. El tipi tasarımı, masaüstü osiloskobun taşınmasının mümkün olmadığı saha çalışmalarında önemli avantaj sağlar.

FNIRSI DPOX180H Teknik Özellikleri

Model: FNIRSI DPOX180H
Osiloskop Tipi: Dijital Fosfor Osiloskop (DPO)
Kanal: 2 kanal
Bant Genişliği: 180MHz
Örnekleme Hızı: 500MSa/s
Hafıza Derinliği: 120Kpts
Dalga Formu Yakalama: 50.000 wfm/s
Dikey Hassasiyet: 5mV/div - 10V/div
Zaman Tabanı: 5ns/div - 50s/div
Giriş Empedansı: 1MΩ
Yükselme Süresi: 1.8ns
Tetikleme: Auto / Normal / Single
Sinyal Jeneratörü: Dahili, 1 kanal
Maksimum Jeneratör Frekansı: 20MHz
Dalga Formu: 14 farklı dalga tipi
Ekran: 2.8 inç IPS, 320x240 piksel
Batarya: 3.7V 3000mAh lityum
Boyut: 135 x 90 x 40 mm
Ağırlık: Yaklaşık 325 g

FNIRSI DPOX180H Nerelerde Kullanılır?

FNIRSI DPOX180H; elektronik kart tamiri, devre analizi, arıza tespiti, güç elektroniği, endüstriyel bakım, teknik servis, Ar-Ge, prototip geliştirme, laboratuvar ve eğitim uygulamalarında kullanılabilir. FNIRSI DPOX180H 180MHz dijital fosfor osiloskop ile 20MHz sinyal jeneratörünü taşınabilir tek cihazda bir araya getirerek profesyonel elektronik ölçüm uygulamalarına çok yönlü bir çözüm sunar.
