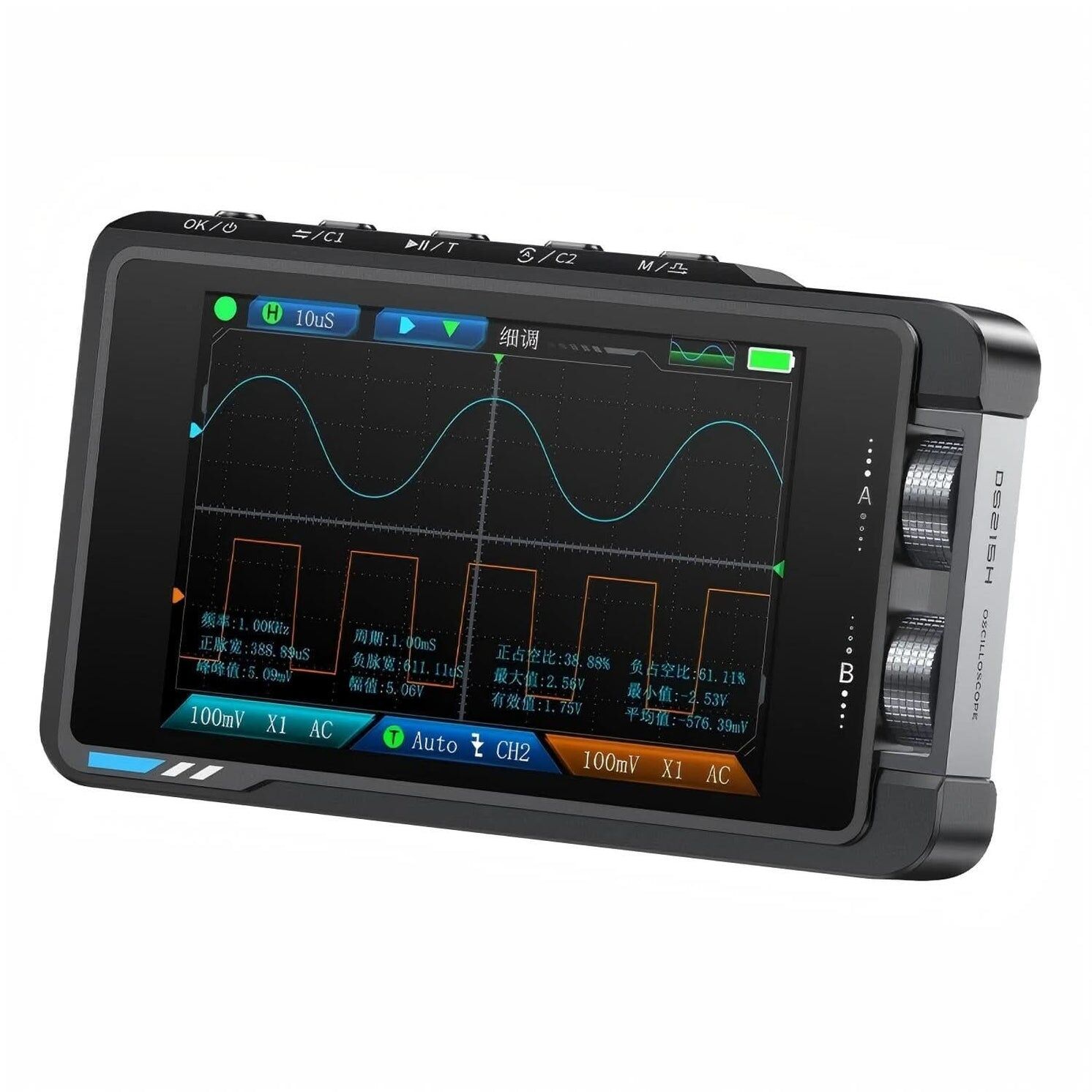

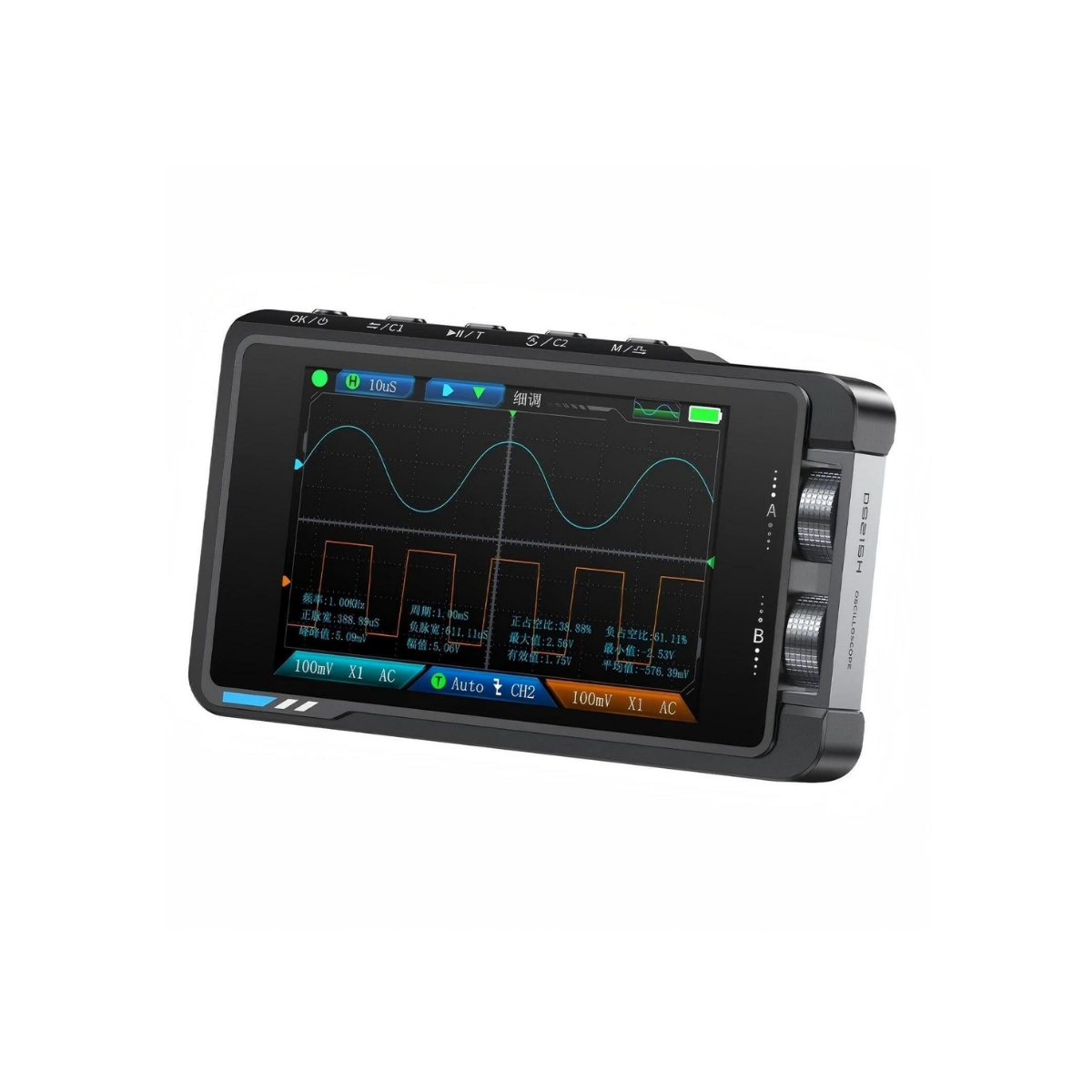

FNIRSI DS215H 50MHz Çift Kanallı Dijital Osiloskop

FNIRSI DS215H, elektronik devre analizi, arıza tespiti, bakım, onarım ve AR-GE uygulamaları için geliştirilmiş taşınabilir bir 50MHz çift kanallı dijital osiloskop ve sinyal jeneratörüdür. 250MSa/s gerçek zamanlı örnekleme hızı, iki bağımsız ölçüm kanalı ve kompakt tasarımı sayesinde profesyonel ölçüm özelliklerini sahada kullanılabilecek taşınabilir bir yapıda sunar.

FNIRSI DS215H; elektronik teknisyenleri, mühendisler, teknik servisler, bakım ekipleri, laboratuvarlar ve eğitim kurumları için çok yönlü bir test çözümüdür. 3.5 inç IPS renkli ekranı, gelişmiş tetikleme seçenekleri ve dahili sinyal jeneratörü sayesinde sinyal görüntüleme, karşılaştırma ve test işlemlerinin tek cihaz üzerinden gerçekleştirilmesine yardımcı olur.

FNIRSI DS215H 50MHz Osiloskop Performansı

FNIRSI DS215H, 50MHz analog bant genişliği ve 250MSa/s gerçek zamanlı örnekleme hızı ile elektronik sinyallerin ayrıntılı biçimde görüntülenmesini sağlar. 10mV/div ile 10V/div dikey hassasiyet ve 20ns/div ile 20s/div zaman tabanı aralığı sayesinde farklı frekans ve genlik seviyelerindeki sinyaller analiz edilebilir.

FNIRSI DS215H; frekans, periyot, Vpp, Vmax, Vmin, RMS, ortalama değer, duty cycle ve darbe genişliği gibi önemli ölçüm parametrelerini görüntüleyebilir. Böylece yalnızca dalga formunu görmek yerine sinyalin temel elektriksel özelliklerini de ayrıntılı olarak incelemek mümkündür.

Çift Kanallı Osiloskop ile İki Sinyali Aynı Anda İzleyin

FNIRSI DS215H, iki bağımsız osiloskop kanalına sahiptir. Çift kanal yapısı sayesinde iki farklı sinyal aynı ekran üzerinde görüntülenebilir ve karşılaştırılabilir. Bu özellik özellikle devre giriş ve çıkış sinyallerinin karşılaştırılması, elektronik kart kontrolleri ve arıza tespit çalışmalarında önemli avantaj sağlar.

FNIRSI DS215H Auto, Normal ve Single tetikleme modlarının yanı sıra yükselen ve düşen kenar tetikleme seçeneklerini destekler. 1X ve 10X prob seçenekleri sayesinde farklı elektronik ölçüm uygulamalarına kolayca uyarlanabilir.

Dahili Sinyal Jeneratörü ile 13 Farklı Dalga Formu

FNIRSI DS215H yalnızca taşınabilir bir dijital osiloskop değil, aynı zamanda dahili sinyal jeneratörüne sahip çok yönlü bir elektronik test cihazıdır. Entegre jeneratör 0–50kHz frekans aralığında çalışır ve toplam 13 farklı dalga formu üretme kapasitesine sahiptir.

FNIRSI DS215H sinyal jeneratöründe 0.1V–3.0V genlik ayarı yapılabilir. Kare dalga çıkışında %0–%100 duty cycle kontrolü sayesinde test edilen elektronik devrelere farklı karakteristiklerde sinyaller uygulanabilir. Osiloskop ve sinyal jeneratörünün aynı cihazda bulunması özellikle elektronik geliştirme ve teknik servis çalışmalarında pratiklik sağlar.

250MSa/s Örnekleme Hızı ile Ayrıntılı Sinyal Analizi

250MSa/s gerçek zamanlı örnekleme kapasitesi, FNIRSI DS215H modelinin hızlı değişen elektronik sinyalleri ayrıntılı şekilde yakalamasına yardımcı olur. 8 bit dikey çözünürlük ve 14M depolama alanı sayesinde ölçülen dalga formları daha detaylı incelenebilir.

FNIRSI DS215H, hem periyodik sinyallerin incelenmesi hem de elektronik devrelerde ortaya çıkan değişimlerin gözlemlenmesi için kullanılabilir. Böylece ölçüm sonuçlarının tek bir taşınabilir cihaz üzerinden analiz edilmesi mümkün olur.

3.5 İnç IPS Renkli Ekran

FNIRSI DS215H, 480 × 320 piksel çözünürlüğe sahip 3.5 inç IPS renkli ekran ile donatılmıştır. Geniş görüntüleme alanı sayesinde iki kanalın dalga formları ve ölçüm parametreleri aynı ekran üzerinde rahatlıkla takip edilebilir.

Kompakt gövdesi ve yaklaşık 138 gram ağırlığı ile FNIRSI DS215H, servis çantasında kolayca taşınabilir. Masaüstü osiloskopların kullanımının pratik olmadığı saha çalışmalarında taşınabilir bir test ve ölçüm çözümü sunar.

Elektronik Arıza Tespiti, Bakım ve AR-GE Uygulamaları

FNIRSI DS215H; elektronik kartların kontrolü, sensör sinyallerinin incelenmesi, güç elektroniği uygulamaları, mikrodenetleyici projeleri, elektronik devre geliştirme, bakım ve arıza tespiti gibi birçok uygulamada kullanılabilir.

Çift kanallı ölçüm özelliği sayesinde FNIRSI DS215H ile bir elektronik devrenin farklı noktalarındaki sinyaller karşılaştırılabilir. Dahili sinyal jeneratörü ile test sinyali oluşturularak devrenin verdiği tepki doğrudan osiloskop ekranından gözlemlenebilir.

Taşınabilir ve Şarj Edilebilir Tasarım

FNIRSI DS215H, 1500mAh dahili lityum bataryası ile yaklaşık 4 saate kadar çalışma imkânı sunar. USB Type-C 5V/1A şarj desteği sayesinde laboratuvar dışında ve saha çalışmalarında kullanımı kolaydır.

66 × 110 × 19.5 mm kompakt boyutları sayesinde FNIRSI DS215H az yer kaplar ve kolayca taşınabilir. Mobil teknik servis, saha bakımı ve farklı çalışma noktalarında ölçüm gerçekleştiren kullanıcılar için avantajlı bir yapı sunar.

FNIRSI DS215H Teknik Özellikleri

Osiloskop Özellikleri

FNIRSI DS215H, 2 bağımsız ölçüm kanalına, 50MHz analog bant genişliğine ve 250MSa/s gerçek zamanlı örnekleme hızına sahiptir. Dikey çözünürlük 8 bit, giriş empedansı 1MΩ, dikey hassasiyet 10mV/div–10V/div ve zaman tabanı 20ns/div–20s/div aralığındadır. Maksimum giriş gerilimi ±400V tepe değerindedir.

Tetikleme ve Otomatik Ölçüm Özellikleri

FNIRSI DS215H, Auto, Normal ve Single tetikleme modlarını destekler. Yükselen ve düşen kenar tetikleme seçeneklerinin yanı sıra frekans, periyot, Vpp, Vmax, Vmin, RMS, ortalama değer, duty cycle ve darbe genişliği gibi ölçüm değerlerini görüntüleyebilir.

Sinyal Jeneratörü Özellikleri

FNIRSI DS215H dahili sinyal jeneratörü 0–50kHz frekans aralığında çalışır ve 13 farklı dalga formunu destekler. Çıkış genliği 0.1V–3.0V arasında ayarlanabilir ve kare dalga duty cycle değeri %0–%100 aralığında kontrol edilebilir.

Ekran, Batarya ve Fiziksel Özellikler

FNIRSI DS215H, 480 × 320 piksel çözünürlüklü 3.5 inç IPS renkli ekrana sahiptir. 1500mAh dahili lityum bataryası yaklaşık 4 saat kullanım sunar ve USB Type-C 5V/1A üzerinden şarj edilir. Cihaz yaklaşık 66 × 110 × 19.5 mm boyutlarında ve 138 gram ağırlığındadır.

FNIRSI DS215H Nerelerde Kullanılır?

FNIRSI DS215H; elektronik teknik servisler, elektrik-elektronik laboratuvarları, AR-GE merkezleri, üretim ve bakım departmanları, mesleki eğitim kurumları, üniversite laboratuvarları ve elektronik hobi çalışmalarında kullanılabilir.

Elektronik devrelerin test edilmesi, sinyal kontrolü, devre giriş ve çıkışlarının karşılaştırılması, sensör sinyallerinin incelenmesi ve arıza tespiti gibi işlemlerde FNIRSI DS215H kompakt ve fonksiyonel bir ölçüm çözümü sunar.

Neden FNIRSI DS215H?

FNIRSI DS215H; 50MHz çift kanallı dijital osiloskop, 250MSa/s örnekleme hızı, dahili 50kHz sinyal jeneratörü, 13 dalga formu, 3.5 inç IPS ekran ve şarj edilebilir taşınabilir tasarımı tek cihazda birleştirir.

Laboratuvar ile saha kullanımı arasında taşınabilir ve çok yönlü bir çözüm arayan kullanıcılar için FNIRSI DS215H, elektronik ölçüm, bakım, arıza tespiti ve geliştirme çalışmalarında güçlü bir alternatif sunar.
