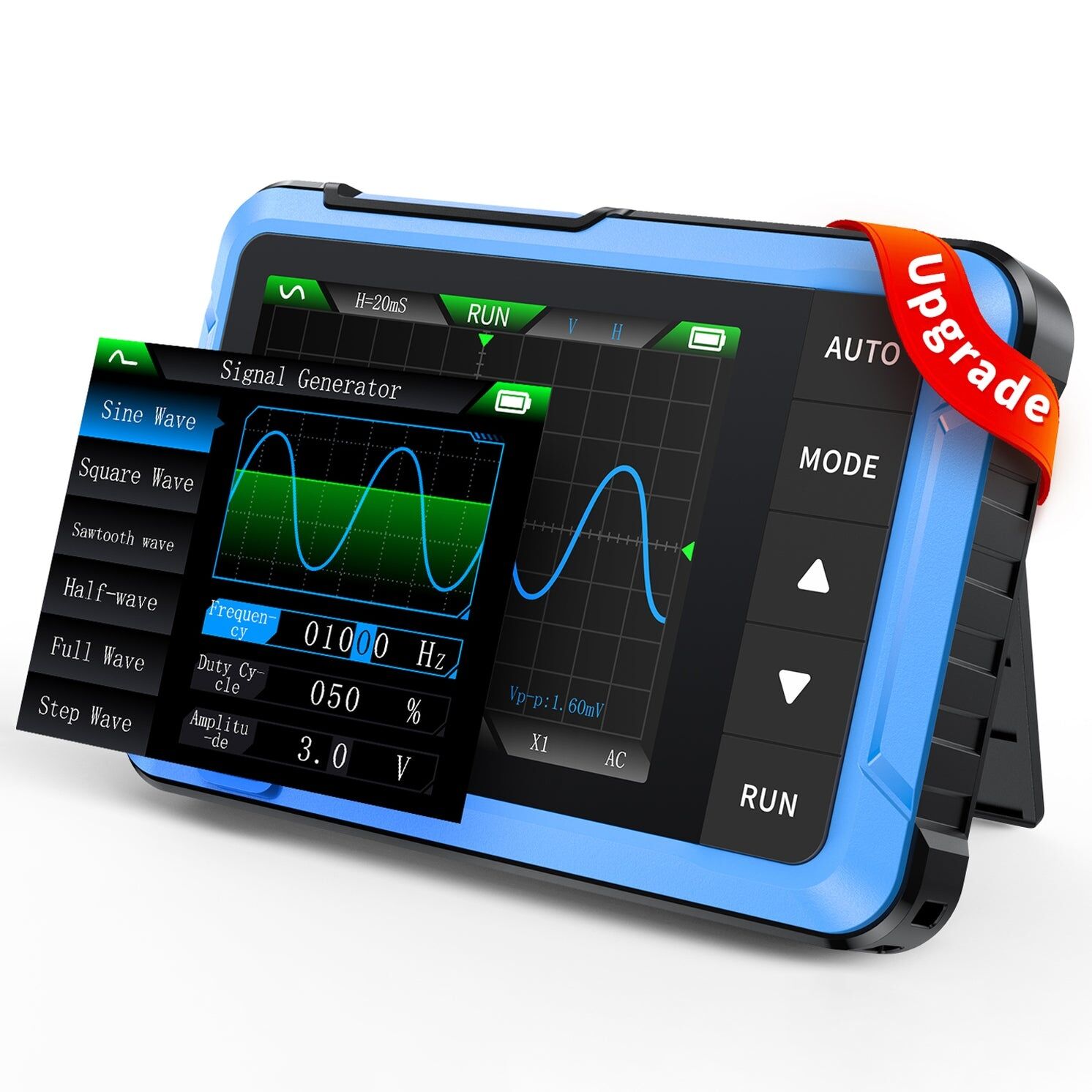

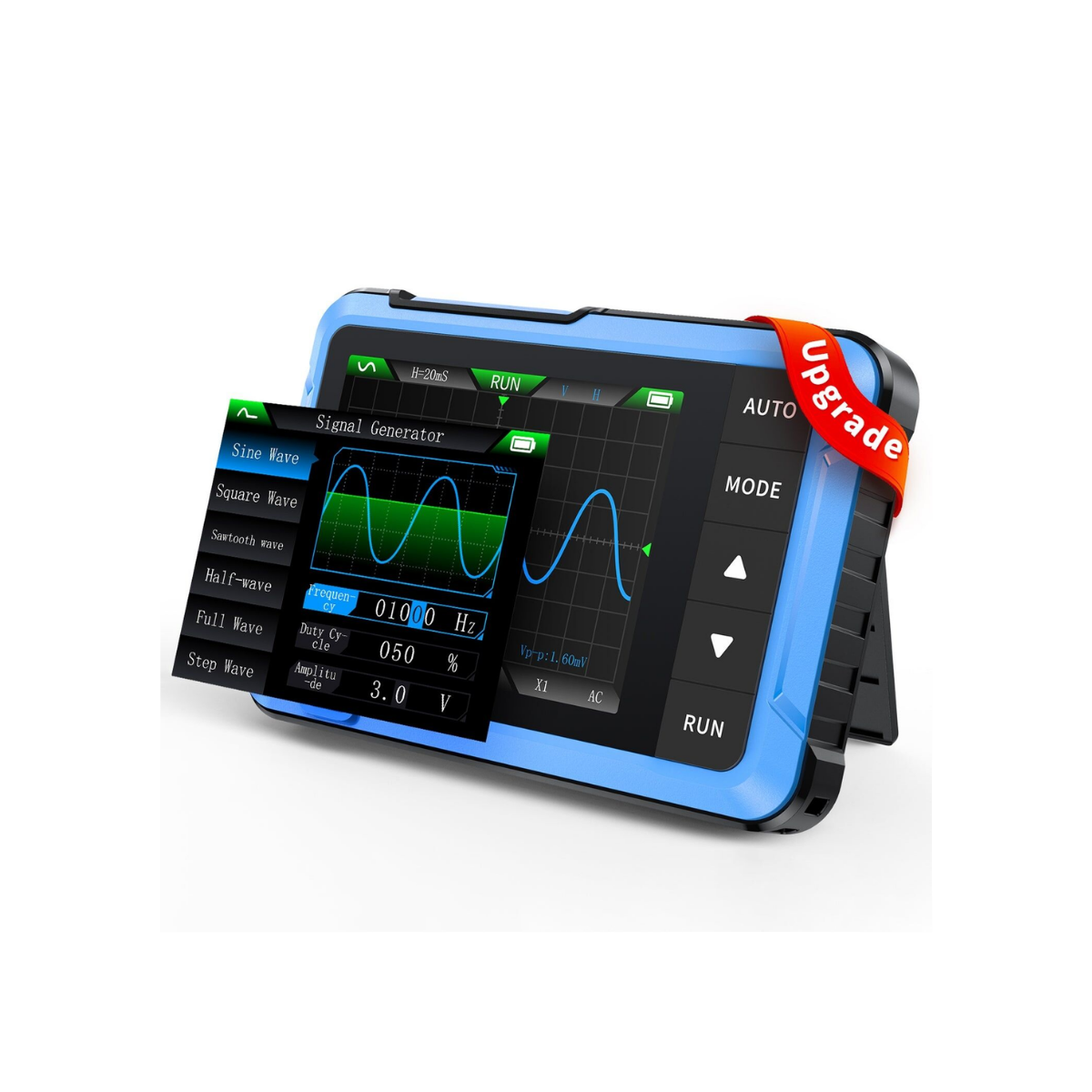

FNIRSI DSO-510 10MHz 48MSa/s Dijital Osiloskop

FNIRSI DSO-510, elektronik devre analizi, bakım, onarım, eğitim ve saha uygulamaları için geliştirilmiş taşınabilir bir dijital osiloskoptur. 10MHz bant genişliği, 48MSa/s gerçek zamanlı örnekleme hızı ve dahili sinyal jeneratörü sayesinde temel ve gelişmiş elektronik ölçümlerin tek cihaz üzerinden gerçekleştirilmesine yardımcı olur.

FNIRSI DSO-510 10MHz Osiloskop Performansı

FNIRSI DSO-510, 10MHz bant genişliği ve 48MSa/s örnekleme hızı ile elektronik devrelerdeki sinyallerin görüntülenmesi ve analiz edilmesi için tasarlanmıştır. Kompakt yapısı sayesinde masaüstü çalışmalarının yanı sıra taşınabilir osiloskop gerektiren saha uygulamalarında da rahatlıkla kullanılabilir.

48MSa/s Gerçek Zamanlı Örnekleme

FNIRSI DSO-510 üzerinde bulunan 48MSa/s gerçek zamanlı örnekleme özelliği, ölçülen sinyalin dalga formunun ayrıntılı şekilde görüntülenmesine yardımcı olur. 10mV/div ile 20V/div arasındaki dikey hassasiyet ve 50ns/div ile 20s/div arasındaki zaman tabanı farklı elektronik sinyallerin incelenmesine olanak tanır.

Dahili 50kHz Sinyal Jeneratörü

FNIRSI DSO-510, osiloskop fonksiyonuna ek olarak 0–50kHz aralığında çalışan dahili sinyal jeneratörüne sahiptir. Sinüs, kare, üçgen, DC ve farklı test dalga formları dahil 13 tip sinyal desteği sayesinde elektronik devrelere test sinyali uygulanabilir. Böylece ayrı bir sinyal jeneratörüne ihtiyaç duyulan birçok temel işlem tek cihaz üzerinden gerçekleştirilebilir.

AUTO, Normal ve Single Tetikleme Modları

FNIRSI DSO-510, Auto, Normal ve Single tetikleme modlarını destekler. Tek tuş AUTO fonksiyonu uygun ölçüm parametrelerinin hızlı şekilde ayarlanmasına yardımcı olarak dalga formunun ekranda görüntülenmesini kolaylaştırır. Yükselen ve düşen kenar tetikleme seçenekleri farklı sinyal analizlerinde esnek kullanım sağlar.

2.8 İnç Renkli LCD Ekran

FNIRSI DSO-510, 320×240 çözünürlüğe sahip 2.8 inç renkli LCD ekran kullanır. Dalga formları ve ölçüm parametreleri ekran üzerinden takip edilebilir. Kompakt ekran ve taşınabilir gövde yapısı özellikle teknik servis, laboratuvar ve saha çalışmalarında pratik kullanım sağlar.

±400V'a Kadar Ölçüm Desteği

FNIRSI DSO-510, X1 prob ayarında ±40V, X10 prob ayarında ise ±400V giriş aralığını destekler. AC ve DC bağlantı seçenekleri sayesinde farklı elektronik sinyaller üzerinde ölçüm gerçekleştirilebilir.

Taşınabilir ve Şarj Edilebilir Osiloskop

Yaklaşık 104 gram ağırlığındaki FNIRSI DSO-510, kompakt yapısı sayesinde kolaylıkla taşınabilir. Dahili 1000mAh lityum batarya yaklaşık 4 saat çalışma süresi sunarken USB Type-C bağlantısı cihazın kolay şekilde şarj edilmesini sağlar.

FNIRSI DSO-510 Teknik Özellikleri

Model: FNIRSI DSO-510
Kanal Sayısı: 1 kanal
Bant Genişliği: 10MHz
Örnekleme Hızı: 48MSa/s
Dikey Hassasiyet: 10mV/div – 20V/div
Zaman Tabanı: 50ns/div – 20s/div
Giriş Voltajı: X1 ±40V, X10 ±400V
Tetikleme Modları: Auto / Normal / Single
Tetikleme Kenarı: Yükselen / Düşen
Bağlantı: AC / DC
Sinyal Jeneratörü: 0–50kHz
Dalga Formları: 13 tip
Jeneratör Genliği: 0.1–3.0V
Görev Döngüsü: %0–100
Ekran: 2.8 inç 320×240 renkli LCD
Batarya: 1000mAh Li-ion
Çalışma Süresi: Yaklaşık 4 saat
Şarj: USB Type-C 5V/1A
Boyut: 99 × 68.3 × 19.5 mm
Ağırlık: Yaklaşık 104 g

FNIRSI DSO-510 Kullanım Alanları

FNIRSI DSO-510; elektronik kart ve devre analizi, teknik servis işlemleri, bakım ve onarım uygulamaları, elektronik eğitimleri, laboratuvar çalışmaları, prototip geliştirme ve hobi elektroniği için kullanılabilir. Osiloskop ile sinyal jeneratörünü taşınabilir bir gövdede birleştirmesi, özellikle sahada farklı test cihazları taşımak istemeyen kullanıcılar için avantaj sağlar.

FNIRSI DSO-510, elektronik ölçüm ve sinyal analizi uygulamalarında kompakt yapısıyla pratik kullanım sağlar.
