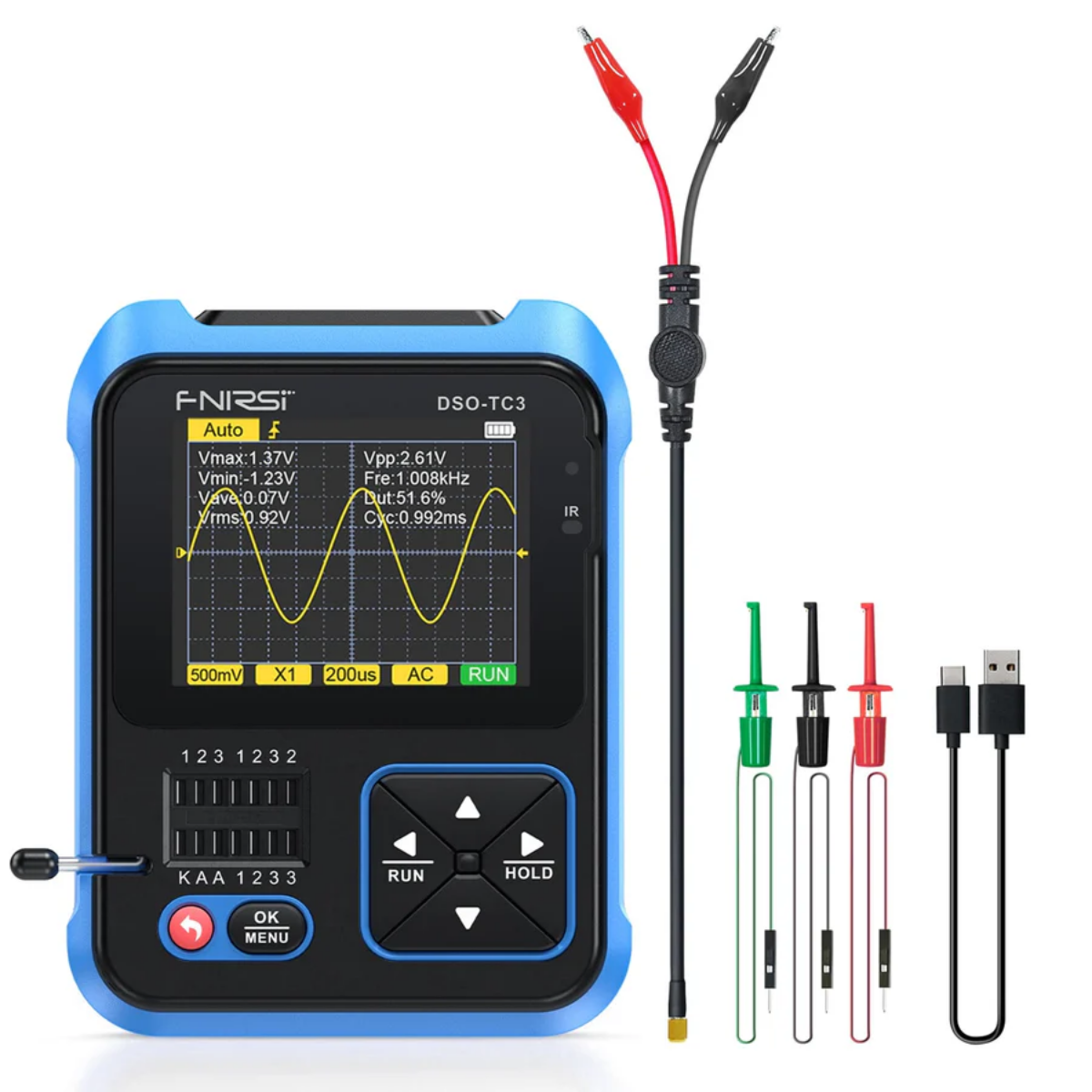

FNIRSI DSO-TC3 Dijital Osiloskop ve Sinyal Jeneratörü

FNIRSI DSO-TC3 dijital osiloskop; osiloskop, fonksiyon sinyal jeneratörü ve elektronik komponent test cihazı özelliklerini tek bir taşınabilir cihazda birleştiren çok fonksiyonlu bir ölçüm cihazıdır. 500 kHz analog bant genişliği, 10 MSa/s gerçek zamanlı örnekleme hızı ve 2.4 inç TFT renkli ekranıyla elektronik devre ölçümleri, sinyal analizi ve komponent testleri için kullanılabilir.

FNIRSI DSO-TC3 Dijital Osiloskop Özellikleri

Taşınabilir dijital osiloskop, periyodik analog sinyallerin ve periyodik olmayan dijital sinyallerin görüntülenmesine yönelik tasarlanmıştır. Tek tuş AUTO fonksiyonu ölçülen dalga formunun hızlı şekilde görüntülenmesini kolaylaştırır. AC/DC kuplaj desteği ve Auto, Normal ve Single tetikleme modları farklı ölçüm ihtiyaçlarına olanak sağlar.
500 kHz analog bant genişliği
10 MSa/s gerçek zamanlı örnekleme hızı
400 V test gerilimi aralığı
1 MΩ giriş direnci
10 mV–10 V dikey hassasiyet (x1)
1 μs–10 s yatay zaman tabanı
AC/DC kuplaj
Auto, Normal ve Single tetikleme modları
Yükselen ve düşen kenar tetikleme
Dalga formu dondurma
Otomatik ölçüm

3'ü 1 Arada Dijital Osiloskop ve Ölçüm Cihazı

FNIRSI DSO-TC3; dijital osiloskop, fonksiyon sinyal jeneratörü ve transistör/komponent test cihazını kompakt bir gövdede bir araya getirir. Elektronik geliştirme, bakım, onarım ve hobi uygulamalarında farklı cihazlara duyulan ihtiyacı azaltmaya yardımcı olan çok fonksiyonlu bir yapıya sahiptir.

500 kHz 10 MSa/s Dijital Osiloskop

FNIRSI DSO-TC3 dijital osiloskop fonksiyonu 500 kHz analog bant genişliği ve 10 MSa/s gerçek zamanlı örnekleme hızı sunar. Bu dijital osiloskop, tek tuş AUTO fonksiyonu sayesinde dalga formunun görüntülenmesi için gerekli ayarların hızlı şekilde yapılmasını sağlar.

Fonksiyon Sinyal Jeneratörü

FNIRSI DSO-TC3 dijital osiloskop içerisinde bulunan fonksiyon jeneratörü sinüs, kare, darbe, üçgen, rampa ve DC olmak üzere altı farklı çıkış tipini destekler. Sinüs ve kare dalga için 1–100 kHz frekans aralığı, elektronik devrelerin test ve geliştirme çalışmalarında farklı test sinyallerinin oluşturulmasına imkan verir.

Transistör ve Elektronik Komponent Test Cihazı

FNIRSI DSO-TC3 dijital osiloskop; NPN ve PNP transistörlerin yanı sıra JFET, IGBT ve MOSFET gibi farklı yarı iletken komponentlerin tanımlanması ve test edilmesi için kullanılabilir. Ayrıca direnç, kapasitör, diyot ve endüktör gibi elektronik komponentlerin ölçümünü destekler.

FNIRSI DSO-TC3 Sinyal Jeneratörü

Dijital osiloskop içerisinde bulunan fonksiyon sinyal jeneratörü farklı elektronik test uygulamaları için çeşitli dalga biçimleri oluşturabilir. FNIRSI DSO-TC3 dijital osiloskop; sinüs, kare, darbe, üçgen, rampa ve DC çıkış seçenekleri sayesinde devre testleri ve sinyal uygulamalarında kullanılabilir.

FNIRSI DSO-TC3 Komponent Test Özellikleri

FNIRSI DSO-TC3 dijital osiloskop, elektronik komponent analizi için geniş test özellikleri sunar. Transistörlerin otomatik olarak tanımlanmasının yanı sıra bu dijital osiloskop, komponent pinlerinin belirlenmesine yardımcı olur. MOS Test modu çeşitli transistör tiplerinin kontrolünde kullanılabilir.

Sıcaklık, Nem ve Kızılötesi Kod Çözme

DSO-TC3 yalnızca dijital osiloskop ve komponent test cihazı olarak kullanılmaz. DS18B20 sensörlerle 0–85°C sıcaklık ölçümünü ve DHT11 sensörlerle 0–60°C sıcaklık ile %5–95 nem ölçümünü destekler. NEC protokolü kızılötesi kod çözme özelliği sayesinde uyumlu kızılötesi kumanda sinyallerinin analizinde de kullanılabilir.

FNIRSI DSO-TC3 Kimler İçin Uygundur?

FNIRSI DSO-TC3 dijital osiloskop; elektronik teknisyenleri, bakım ve onarım personeli, elektronik öğrencileri, AR-GE çalışanları ve elektronik hobi kullanıcıları için çok fonksiyonlu taşınabilir bir ölçüm çözümüdür. Bu dijital osiloskop, sinyal jeneratörü ve komponent test özelliklerini de tek cihazda bir araya getirerek özellikle mobil elektronik çalışmalarında kullanım kolaylığı sağlar.

FNIRSI DSO-TC3 ve DSO-TC2 Arasındaki Farklar

DSO-TC3, DSO-TC2 modelinin geliştirilmiş versiyonudur. Üretici bilgilerine göre DSO-TC3 dijital osiloskop modelinde kapasitans ESR algılama, fonksiyon sinyal jeneratörü çıkışı, bant genişliği ve örnekleme hızı gibi özelliklerde geliştirmeler yapılmıştır. Ayrıca giriş voltajı ve diyot algılama aralıkları da geliştirilmiştir.

FNIRSI DSO-TC3 Hakkında Sık Sorulan Sorular

FNIRSI DSO-TC3 kaç MHz?

FNIRSI DSO-TC3 dijital osiloskop modelinin analog bant genişliği 500 kHz, yani 0.5 MHz'dir. Gerçek zamanlı örnekleme hızı ise 10 MSa/s'dir.

FNIRSI DSO-TC3 sinyal jeneratörü var mı?

Evet. FNIRSI DSO-TC3 dijital osiloskop; sinüs, kare, darbe, üçgen, rampa ve DC çıkışlarını destekleyen dahili fonksiyon sinyal jeneratörüne sahiptir.

FNIRSI DSO-TC3 transistör ölçer mi?

Evet. FNIRSI DSO-TC3 dijital osiloskop; NPN, PNP, JFET, IGBT ve MOSFET gibi çeşitli yarı iletken komponentlerin test edilmesinde kullanılabilir.

DSO-TC3 direnç ve kapasitör ölçebilir mi?

Evet. Bu dijital osiloskop, 0.01 Ω–50 MΩ direnç ve 25 pF–100 mF kapasitans ölçüm aralıklarını destekler.

FNIRSI DSO-TC3 taşınabilir mi?

Evet. FNIRSI DSO-TC3 dijital osiloskop, 79 × 103 × 31 mm kompakt gövdesi ve dahili şarj edilebilir bataryası sayesinde taşınabilir kullanıma uygundur.
