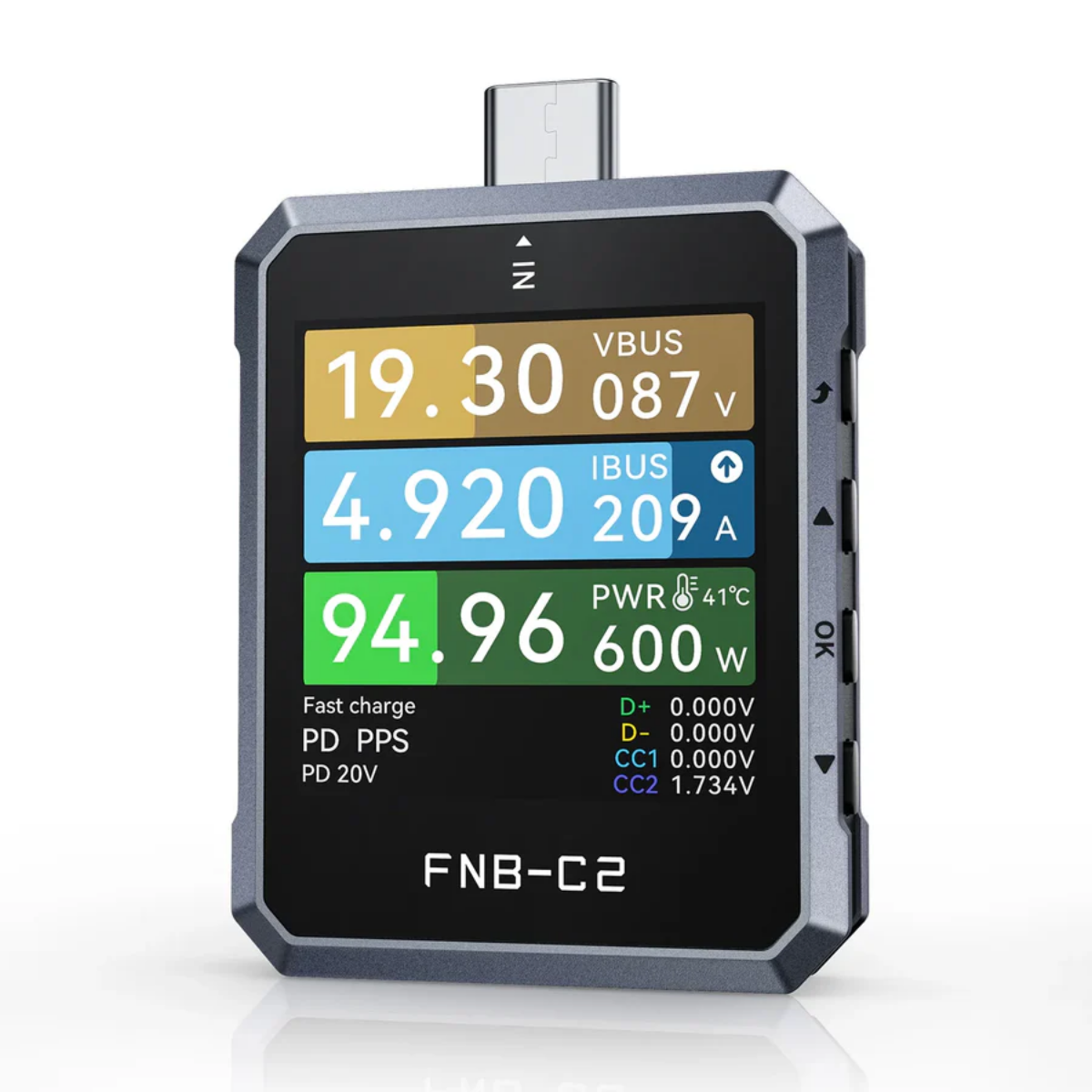

FNIRSI FNB-C2 USB Test Cihazı ve Type-C Güç Ölçer

FNIRSI FNB-C2 USB test cihazı; USB Type-C şarj cihazları, kablolar ve güç kaynaklarının voltaj, akım, güç, kapasite ve enerji değerlerini analiz etmek için geliştirilmiş profesyonel bir ölçüm cihazıdır. PD 3.1 EPR desteği, 20-bit yüksek hassasiyetli ADC, 50 V, 6.5 A ve 240 W ölçüm kapasitesi sayesinde yüksek güçlü USB-C sistemlerinin test edilmesinde kullanılabilir.

FNIRSI FNB-C2 USB Test Cihazı Özellikleri

FNIRSI FNB-C2 USB test cihazı, 20-bit yüksek hassasiyetli harici ADC kullanarak voltaj, akım ve güç değerlerinin ayrıntılı şekilde görüntülenmesini sağlar. 7 haneli ölçüm gösterimi ve yüksek çözünürlüğü sayesinde şarj cihazı, powerbank, USB-C kablo ve güç kaynaklarının analizinde kullanılabilir.

USB test cihazı; 4–50 V voltaj, 0–6.5 A akım ve 0–240 W güç ölçüm aralıklarını destekler. Bu geniş ölçüm aralığı 100 W, 140 W ve 240 W gibi yüksek güçlü USB Type-C şarj sistemlerinin analizine olanak sağlar.

PD 3.1 EPR ve Hızlı Şarj Protokol Testi

FNIRSI FNB-C2 USB test cihazı, PD 3.1 EPR desteğinin yanı sıra farklı hızlı şarj protokollerinin algılanmasına yönelik gelişmiş özelliklere sahiptir. UFCS, QC 2.0, QC 3.0, QC 4, QC 5, Huawei FCP/SCP, OPPO VOOC/SVOOC ve VIVO VFCP gibi hızlı şarj protokollerinin kontrolünde kullanılabilir.

USB-C E-Marker Kablo Testi

FNIRSI FNB-C2 USB test cihazı, USB Type-C kablolarda bulunan E-Marker çip bilgilerinin okunmasını destekler. 3 A, 5 A, 50 V, EPR, TBT3 ve TBT4 gibi kablo özellikleri ile güç, uzunluk, aktarım hızı ve sürüm bilgilerinin incelenmesine yardımcı olur.

USB-C Kablo Simülasyon Testi

Cihaz NO E-Marker 60 W, 20 V/5 A 100 W ve 50 V/5 A 240 W EPR gibi farklı USB-C kablo yapılarını simüle edebilir. Böylece USB test cihazı kullanılarak farklı kablo koşullarında şarj performansı ve uyumluluk kontrolleri gerçekleştirilebilir.

50 V 6.5 A 240 W USB Güç Ölçümü

FNIRSI FNB-C2 USB test cihazı, 4–50 V gerilim ve 0–6.5 A akım aralığında ölçüm yapabilir. Güç ölçüm aralığı 0–240 W seviyesine kadar ulaşır. Bu özellik özellikle yüksek güçlü USB-C adaptörler, dizüstü bilgisayar şarj cihazları, powerbank modelleri ve PD 3.1 destekli güç kaynaklarının analizinde avantaj sağlar.

Ripple ve Dalga Formu Analizi

FNIRSI FNB-C2 USB test cihazı, düşük hızlı dalga formu çizimi ve yüksek hızlı ripple testi olmak üzere iki farklı analiz modunu destekler. Düşük hızlı modda voltaj, akım, D+ ve D- değerleri izlenebilirken yüksek hızlı ripple testi AC kuplajlı voltaj analizi için kullanılabilir.

Gerçek zamanlı VBUS dalga formu izleme fonksiyonu, USB güç hattındaki voltaj değişimlerinin görüntülenmesine olanak sağlar. 20 kHz ile 2 MHz arasında ayarlanabilir frekans desteği güç kararlılığının incelenmesine yardımcı olur.

PD Protokol İzleme ve Paket Yakalama

FNIRSI FNB-C2 USB test cihazı, şarj cihazı ile bağlı cihaz arasındaki PD protokol görüşmelerini gerçek zamanlı olarak izleyebilir. PD paket yakalama özelliği, hızlı şarj uyumluluk sorunlarının incelenmesi ve USB-C güç iletişiminin analiz edilmesi için kullanılabilir.

QC - PD Protokol Dönüşümü

Cihaz QC ve PD sistemleri arasında protokol dönüşümünü destekleyerek farklı hızlı şarj teknolojilerinin uyumluluğunu test etmeye yardımcı olur. Bu özellik USB test cihazı kullanım alanını farklı adaptör ve cihaz kombinasyonlarına genişletir.

Enerji, Kapasite ve Şarj Verimliliği Ölçümü

FNIRSI FNB-C2 USB test cihazı, kapasite ve enerji tüketimi ölçümlerinin yanı sıra 10 farklı istatistik grubunun kaydedilmesini destekler. Batarya kapasitesi ve dönüşüm verimliliğinin hesaplanmasına yönelik özellikleri sayesinde powerbank ve şarj sistemlerinin performans analizinde kullanılabilir.

9 Saatlik Ölçüm Eğrisi Kaydı

USB test cihazı, voltaj ve akım eğrilerini 9 saate kadar kaydedebilir. Veri kayıt aralığı 1–120 saniye arasında ayarlanabilir. Bu özellik uzun süreli şarj işlemlerinin ve güç değişimlerinin takip edilmesini kolaylaştırır.

1.54 İnç Ekran ve Otomatik Ekran Döndürme

FNIRSI FNB-C2 USB test cihazı, 1.54 inç 240 × 240 piksel TFT-LCD renkli ekrana sahiptir. Dahili yerçekimi sensörü ekranın dört farklı yönde otomatik olarak döndürülmesini destekleyerek farklı bağlantı pozisyonlarında değerlerin okunmasını kolaylaştırır.

Bilgisayar Bağlantısı ve Firmware Güncelleme

FNIRSI FNB-C2, HID bağlantısı üzerinden Windows ve macOS sistemleriyle sürücüsüz bağlantıyı destekler. USB test cihazı bilgisayar bağlantısı üzerinden ek analiz imkanları sunarken firmware güncelleme desteği cihaz yazılımının güncellenmesine olanak sağlar.

FNIRSI FNB-C2 Nerelerde Kullanılır?

FNIRSI FNB-C2 USB test cihazı; USB-C adaptör, hızlı şarj cihazı, powerbank, USB Type-C kablo ve çeşitli güç kaynaklarının test edilmesinde kullanılabilir. Elektronik teknisyenleri, servis personeli, AR-GE çalışanları ve elektronik kullanıcıları için gelişmiş analiz özellikleri sunar.

FNIRSI FNB-C2 Hakkında Sık Sorulan Sorular

FNIRSI FNB-C2 maksimum kaç watt ölçer?

FNIRSI FNB-C2 USB test cihazı 0–240 W güç ölçüm aralığına sahiptir ve yüksek güçlü USB-C şarj sistemlerinin analizinde kullanılabilir.

FNIRSI FNB-C2 PD 3.1 destekliyor mu?

Evet. FNIRSI FNB-C2 PD 3.1 EPR protokolünü destekler ve yüksek güçlü USB Type-C şarj sistemlerinin test edilmesine olanak sağlar.

FNIRSI FNB-C2 E-Marker okuyabilir mi?

Evet. USB test cihazı, uyumlu USB-C kablolardaki E-Marker çip bilgilerini okuyarak kablonun akım, güç ve diğer desteklenen özelliklerinin incelenmesine yardımcı olur.

FNB-C2 hangi hızlı şarj protokollerini destekler?

PD 3.1 EPR, UFCS, QC 2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC ve VIVO VFCP dahil çeşitli hızlı şarj protokollerini destekler.

FNIRSI FNB-C2 bilgisayara bağlanabilir mi?

Evet. FNIRSI FNB-C2 USB test cihazı, HID üzerinden Windows ve macOS bilgisayarlara sürücüsüz bağlantıyı destekler.
