FNIRSI LC1020E Yüksek Hassasiyetli El Tipi LCR Metre – 4.5 Dijit, 100kHz, ESR Destekli

FNIRSI LC1020E Nedir?

FNIRSI® LC1020E, elektronik bileşenlerin hassas ve hızlı şekilde test edilmesi için tasarlanmış yüksek hassasiyetli el tipi LCR metre modelidir. Mühendisler, teknisyenler ve elektronik hobi kullanıcıları için geliştirilen bu akıllı ölçüm cihazı; L/Q, C/D, R/D ölçümlerini seri / paralel modlarda destekler ve 2.8 inç TFT renkli ekranı üzerinden birincil ve ikincil parametreleri aynı anda gösterir.

4.5 dijit çözünürlük, ±0.05% temel doğruluk ve 100 kHz’e kadar test frekansı sayesinde LC1020E; bobin, kondansatör ve dirençlerin yüksek frekansta detaylı analizini yapabilen profesyonel sınıf bir LCR ölçüm cihazıdır. Ön tanımlı eşik değerleri, sıralama (sorting) ve PASS/FAIL fonksiyonlarıyla üretim hattı, seri test ve kalite kontrol uygulamalarında büyük hız kazandırır.

Öne Çıkan Özellikler

• 4.5 dijit çözünürlük ve yüksek hassasiyet: Temel doğruluk ±0.05% ile profesyonel ölçümler.
• Geniş parametre desteği: Ana parametreler: AUTO / R / C / L / Z, ikincil parametreler: X / D / Q / θ / ESR.
• Akıllı otomatik bileşen tanıma: R/L/C bileşenlerini otomatik algılayarak uygun moda anında geçer.
• Geniş ölçüm aralığı: L: 0–100 H, C: 0–100 mF, R: 0–10 MΩ – hassas ve esnek kullanım.
• Çoklu test frekansı: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz – farklı uygulamalar için optimum seçim.
• Ayarlanabilir test seviyesi: 0.1 V, 0.3 V, 0.6 V RMS test gerilimi ile hassas bileşenlerde kontrol.
• Dahili bias voltajı: 0.0 V / 0.5 V seçenekleriyle kararlı ve tekrarlanabilir ölçümler.
• Çift test portu: 3 terminalli ve 5 terminalli (4-wire Kelvin) yapı ile kablo ve uç direnci hatalarını minimize eder.
• 2.8" TFT renkli ekran: Ana ve ikincil parametrelerin aynı anda, net ve okunabilir gösterimi.
• Open & short kalibrasyon: Açık devre / kısa devre kalibrasyonu ile sistem hatalarını giderir.
• Sorting & PASS/FAIL fonksiyonu: Nominal değer ve tolerans (%0.1–99.9) tanımlayarak seri test ve kalite kontrol için hızlı karar verir.
• Veri tutma ve kayıt modu: Data hold ve logging fonksiyonları ile başarılı/başarısız ölçüm sayısını takip eder.
• Taşınabilir ve şarjlı tasarım: 3.7 V 3000 mAh lityum batarya ile laboratuvar, üretim hattı ve saha kullanımı için idealdir.

Kullanım Alanları

FNIRSI LC1020E, hem Ar-Ge hem de üretim ve servis ortamlarında kullanılabilecek güçlü bir bileşen test cihazıdır:

• Elektronik devre tasarımı ve Ar-Ge çalışmaları
• SMT / DIP komponent seçimi, sınıflandırma ve kalite kontrol
• Arızalı kondansatör, bobin ve direnç tespiti
• Üretim hattında seri test (seri PASS/FAIL kontrol)
• Servis, teknik destek ve bakım ekipleri için taşınabilir LCR metre
• Elektronik hobi ve eğitim laboratuvarları

Neden FNIRSI LC1020E Tercih Edilmeli?

LC1020E, klasik basit LCR tester’lara göre çok daha gelişmiş parametre seti, yüksek frekans desteği (100 kHz), 4.5 dijit çözünürlük ve Kelvin bağlantı desteğiyle öne çıkar. Kompakt gövde içinde; profesyonel ölçüm doğruluğu, akıllı otomatik tanıma, PASS/FAIL sıralama, veri kaydı ve güçlü batarya bir araya gelir. Hem masaüstü laboratuvar cihazlarının sunduğu fonksiyonlara yaklaşan, hem de elde taşınabilir formda kullanılabilen çok yönlü bir yüksek hassasiyetli LCR metre arayanlar için FNIRSI LC1020E son derece güçlü bir çözümdür.

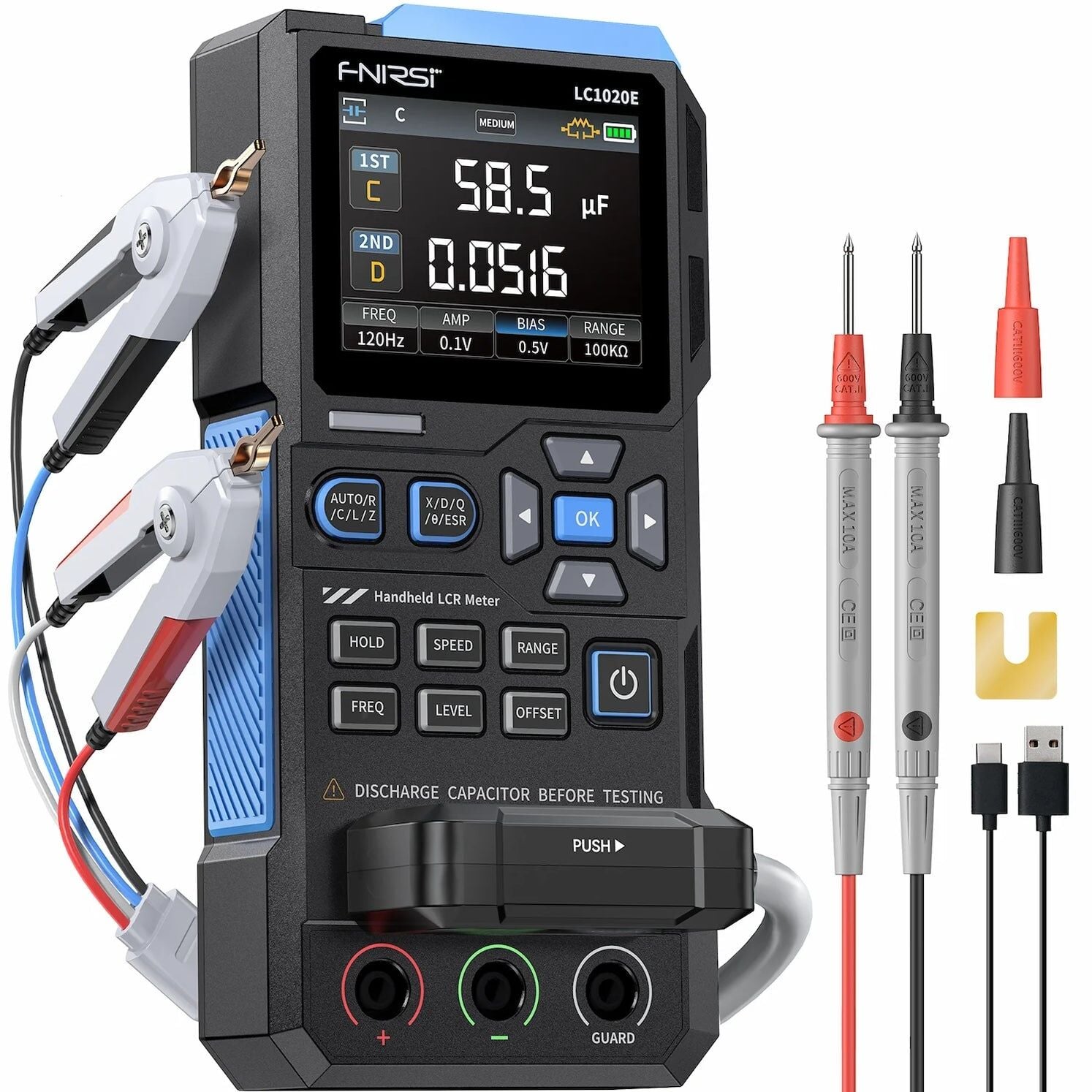

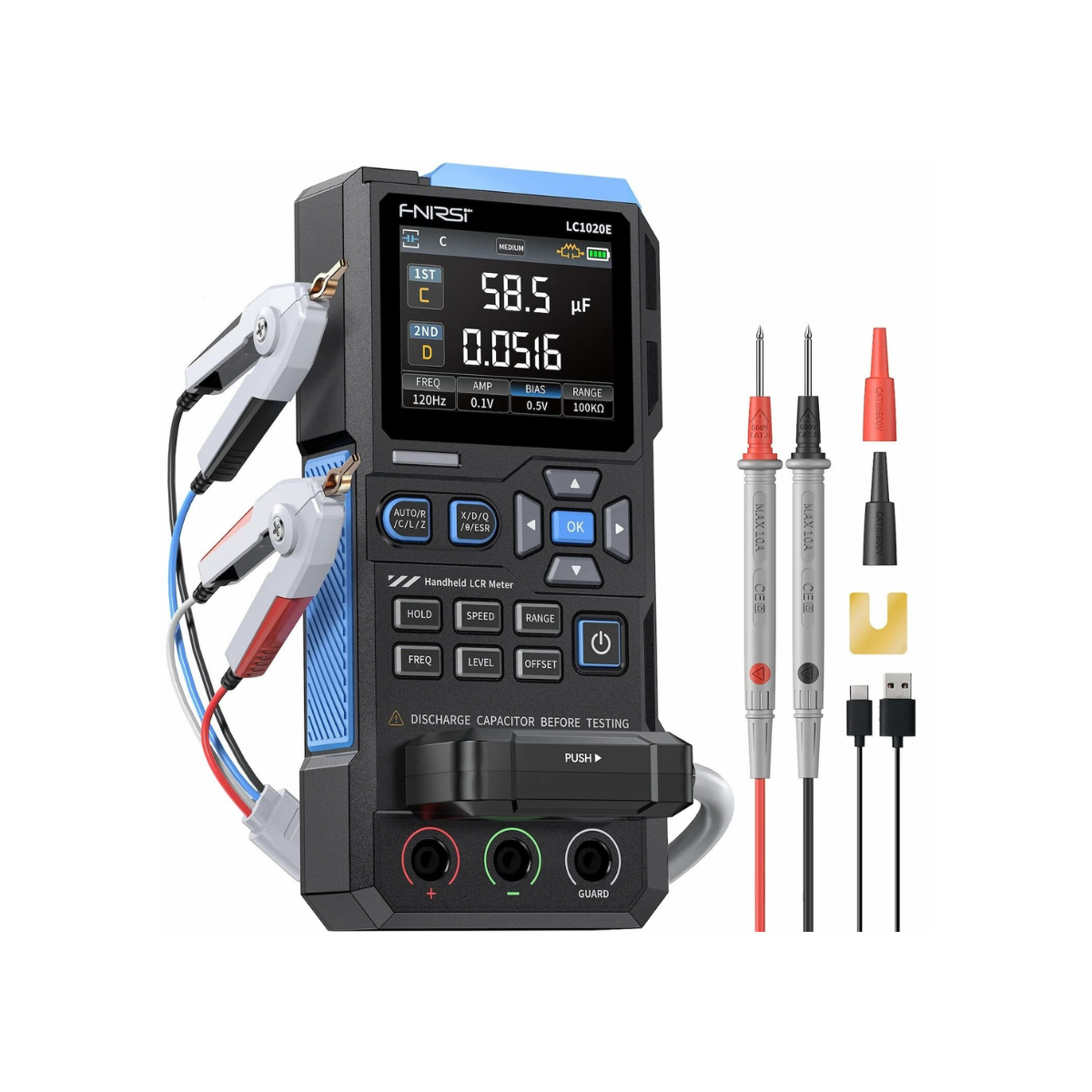

Kutu İçeriği

• LC1020E LCR Meter × 1
• USB Type-C veri / şarj kablosu × 1
• Kısa devre plakası (shorting plate) × 1
• Kelvin test klipsi × 1
• Test probu (siyah ×1, kırmızı ×1)
• Kullanım kılavuzu × 1
