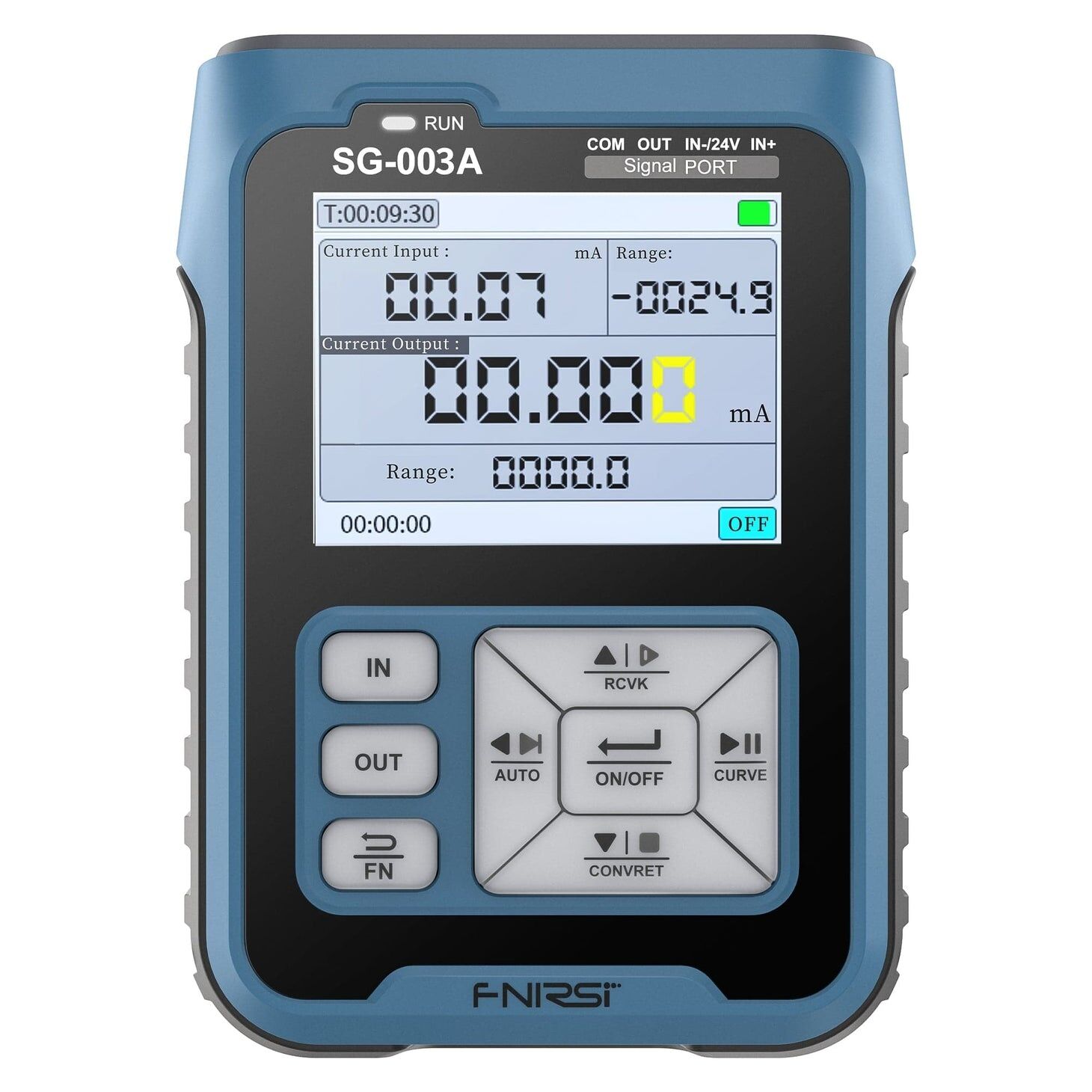

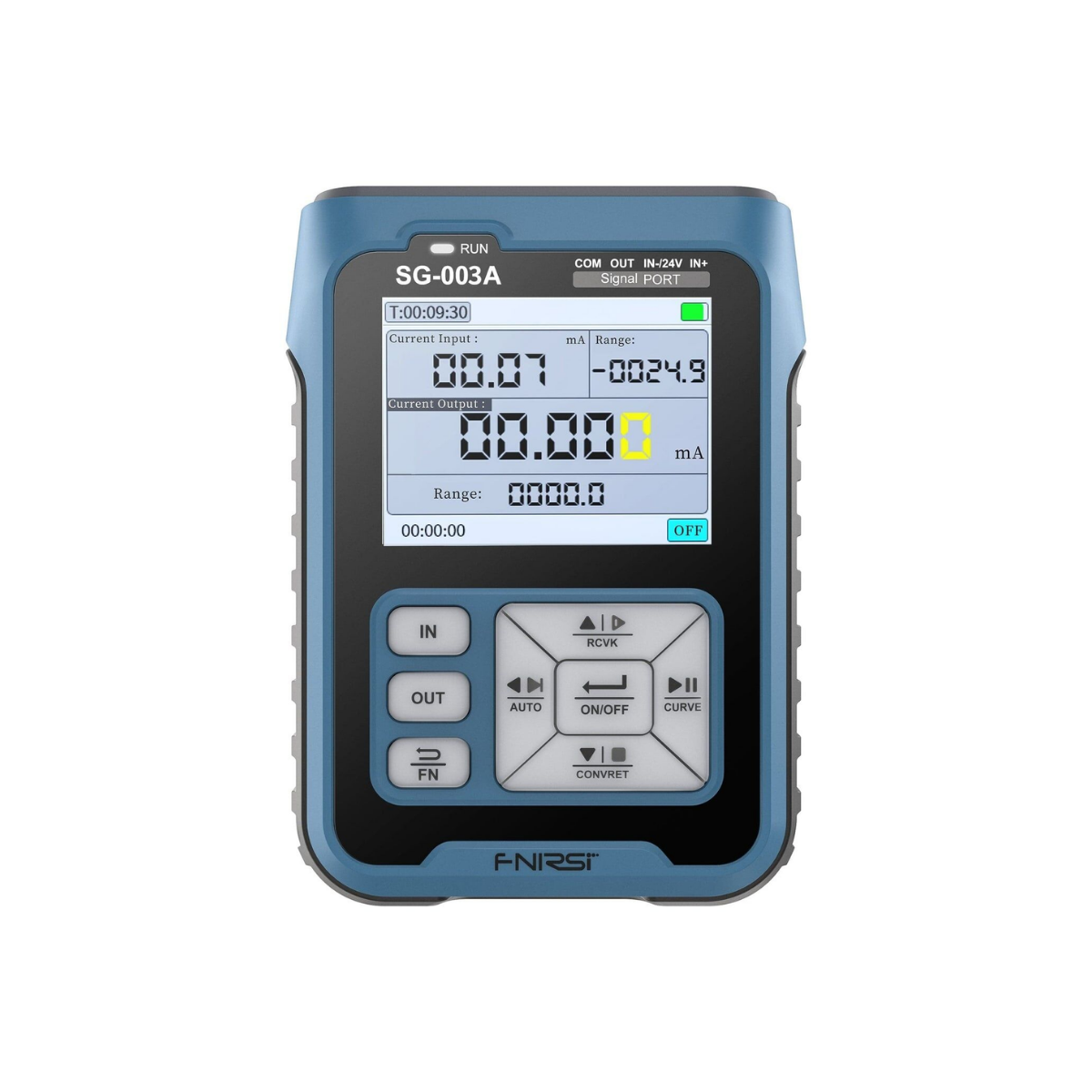

FNIRSI SG-003A Sinyal Jeneratörü 4-20mA Proses Kalibratörü

FNIRSI SG-003A Sinyal Jeneratörü, endüstriyel otomasyon, PLC sistemleri, proses kontrolü, bakım ve saha testleri için geliştirilmiş taşınabilir bir sinyal jeneratörü ve proses kalibratörüdür. Akım ve gerilim sinyallerini ölçme ve üretme fonksiyonlarını tek cihazda bir araya getirerek 4-20mA analog döngülerin, PLC girişlerinin, transmitterlerin, kontrol kartlarının ve saha ekipmanlarının test edilmesini kolaylaştırır.

FNIRSI SG-003A Sinyal Jeneratörü Nedir?

FNIRSI SG-003A Sinyal Jeneratörü, farklı endüstriyel sinyallerin kontrollü şekilde üretilmesi ve ölçülmesi gereken uygulamalara yönelik geliştirilmiştir. Cihaz; 0-24mA akım girişi, 0-30V gerilim girişi, 0-24mA akım çıkışı ve farklı gerilim çıkış seçenekleriyle bakım teknisyenleri ve otomasyon uzmanlarının temel analog test ihtiyaçlarını karşılar.

Özellikle 4-20mA proses sinyallerinin yaygın kullanıldığı fabrikalar, otomasyon panoları ve saha enstrümantasyonunda FNIRSI SG-003A Sinyal Jeneratörü, sisteme bilinen bir sinyal uygulanmasını ve cihazların verdiği tepkinin kontrol edilmesini sağlar. Böylece arıza tespiti, devreye alma ve kalibrasyon işlemleri daha kontrollü gerçekleştirilebilir.

4-20mA Akım Sinyali Üretme ve Ölçme

FNIRSI SG-003A Sinyal Jeneratörü, 0-24mA aralığında akım ölçümünü destekler. Akım çıkış tarafında 0-24mA, 4-20mA, 0-20mA ve 0-10mA gibi endüstride sık kullanılan aralıklar seçilebilir. USER seçeneği sayesinde standart değerlerin dışında kullanıcı tarafından belirlenen sinyal seviyeleriyle de çalışılabilir.

Akım girişinde 0.01mA çözünürlük sunan FNIRSI SG-003A Sinyal Jeneratörü, analog transmitter çıkışlarının, PLC akım girişlerinin ve 4-20mA kontrol döngülerinin test edilmesinde kullanılabilir. Akım üretme ve ölçme fonksiyonlarının aynı cihaz üzerinde bulunması, sahada farklı cihazlar taşıma ihtiyacını azaltır.

0-24V Gerilim Çıkışı ve 0-30V Gerilim Ölçümü

FNIRSI SG-003A Sinyal Jeneratörü; 1-5V, 0-5V, 0-10V ve 0-24V gerilim çıkış aralıklarını destekler. Bu değerler özellikle PLC analog girişleri, kontrol kartları, göstergeler ve voltaj ile kontrol edilen endüstriyel sistemlerin simülasyonunda kullanılabilir.

Giriş tarafında 0-30V gerilim ölçümü yapabilen FNIRSI SG-003A Sinyal Jeneratörü, saha cihazlarından veya kontrol sistemlerinden gelen voltaj değerlerinin doğrulanmasına yardımcı olur. Böylece hem sinyal kaynağı hem de temel proses ölçüm cihazı olarak kullanılabilir.

Frekans ve PWM Sinyal Çıkışı

FNIRSI SG-003A Sinyal Jeneratörü, akım ve voltaj fonksiyonlarının yanında frekans, PWM, RPM ve pulse count tipi çıkış uygulamalarını da destekler. 0-9999Hz aralığındaki sinyal çıkışı; PLC, kontrol kartı, sayaç ve frekans tabanlı girişlerin kontrol edilmesinde cihazın kullanım alanını genişletir.

24V Yardımcı Besleme ile Proses Testleri

FNIRSI SG-003A Sinyal Jeneratörü, 24V yardımcı çıkış özelliği sayesinde belirli saha testlerinde harici bir güç kaynağına olan ihtiyacın azaltılmasına yardımcı olur. Bu yapı özellikle proses transmitterleri ve 4-20mA döngü testlerinde pratik kullanım sağlar.

4 Grup Preset ile Hızlı Sinyal Seçimi

FNIRSI SG-003A Sinyal Jeneratörü, dört grup ön ayarlı sinyal değerini destekler. Sık kullanılan değerler kaydedilerek yön tuşları üzerinden hızlı biçimde çağrılabilir. Bu özellik, aynı sinyal seviyelerinin tekrar tekrar uygulandığı üretim, bakım ve devreye alma çalışmalarında işlem süresini kısaltır.

Otomatik Artış, Azalış ve Döngü Modları

Programlanabilir sinyal yapısına sahip FNIRSI SG-003A Sinyal Jeneratörü; monoton artış, monoton azalış ve döngüsel çıkış modlarını destekler. Bu fonksiyon sayesinde belirli bir sinyal aralığı otomatik olarak taranabilir ve bağlı sistemin farklı giriş değerlerine verdiği tepki gözlemlenebilir.

Örneğin bir PLC analog girişinin veya göstergenin farklı 4-20mA seviyelerindeki davranışı, sinyal değerlerini tek tek manuel değiştirmeden kontrol edilebilir. Bu özellik FNIRSI SG-003A Sinyal Jeneratörü modelini seri kontrol işlemleri için daha kullanışlı hâle getirir.

RS485 ve Modbus Slave Haberleşme

FNIRSI SG-003A Sinyal Jeneratörü, RS485 haberleşme üzerinden konfigürasyon yazılımı veya PLC ile iletişim kurabilen Modbus Slave desteğine sahiptir. Bu özellik, cihazın endüstriyel otomasyon sistemleriyle birlikte kullanılabilmesini ve farklı test senaryolarına uyarlanmasını sağlar.

Gerçek Zamanlı Eğri Görüntüleme

FNIRSI SG-003A Sinyal Jeneratörü, gerçek zamanlı sinyal eğrisi görüntüleme ve otomatik yakınlaştırma özelliklerini destekler. Değişen sinyal değerlerinin grafiksel olarak görüntülenmesi, proses sinyalindeki değişimin daha kolay yorumlanmasına yardımcı olur.

2.4 İnç TFT Renkli Ekran

Cihaz üzerinde bulunan 2.4 inç TFT tam renkli LCD ekran, giriş ve çıkış değerlerinin rahat şekilde izlenmesini sağlar. FNIRSI SG-003A Sinyal Jeneratörü, kompakt gövdesine rağmen ölçüm ve çıkış bilgilerini aynı ekranda anlaşılır biçimde sunarak saha kullanımını kolaylaştırır.

3000mAh Bataryalı Taşınabilir Tasarım

FNIRSI SG-003A Sinyal Jeneratörü, 3.7V 3000mAh dahili lityum batarya ile çalışır. Üretici verilerine göre bekleme süresi 24 saate kadar ulaşabilir. 112 × 82 × 28 mm kompakt boyutları ve yaklaşık 180 gram ağırlığı sayesinde teknik servis çantasında kolaylıkla taşınabilir.

FNIRSI SG-003A Sinyal Jeneratörü Nerelerde Kullanılır?

FNIRSI SG-003A Sinyal Jeneratörü; PLC analog giriş ve çıkış testleri, 4-20mA proses döngülerinin kontrolü, transmitter testleri, vana konumlandırma uygulamaları, inverter kontrolleri, otomasyon panoları, endüstriyel bakım, devreye alma, proses enstrümantasyonu, saha servisleri ve elektronik Ar-Ge çalışmalarında kullanılabilir.

SG-003A Teknik Özellikleri

FNIRSI SG-003A Sinyal Jeneratörü; 0-24mA akım girişi, 0-30V gerilim girişi, 0-24mA / 4-20mA / 0-20mA / 0-10mA akım çıkışı, 1-5V / 0-5V / 0-10V / 0-24V gerilim çıkışı, frekans ve PWM sinyal üretimi, 24V yardımcı çıkış, dört grup preset değer, otomatik artış-azalış-döngü modu, gerçek zamanlı eğri görüntüleme ve RS485 Modbus Slave haberleşme desteğini bir araya getirir.

2.4 inç TFT renkli ekran, 3000mAh şarj edilebilir batarya, yaklaşık 180 gram ağırlık ve kompakt gövde yapısı sayesinde FNIRSI SG-003A Sinyal Jeneratörü, hem saha hem de atölye kullanımına uygun taşınabilir bir proses test cihazıdır.

Neden FNIRSI SG-003A Sinyal Jeneratörü?

FNIRSI SG-003A Sinyal Jeneratörü; 4-20mA sinyal üretimi, akım ve gerilim ölçümü, farklı analog çıkış aralıkları, frekans/PWM desteği, otomatik sinyal tarama, RS485 haberleşme ve taşınabilir bataryalı yapıyı tek cihazda bir araya getirir. Elektrik teknisyenleri, otomasyon mühendisleri, bakım ekipleri ve proses enstrümantasyon uzmanları için kapsamlı bir test ve kalibrasyon çözümü sunar.
