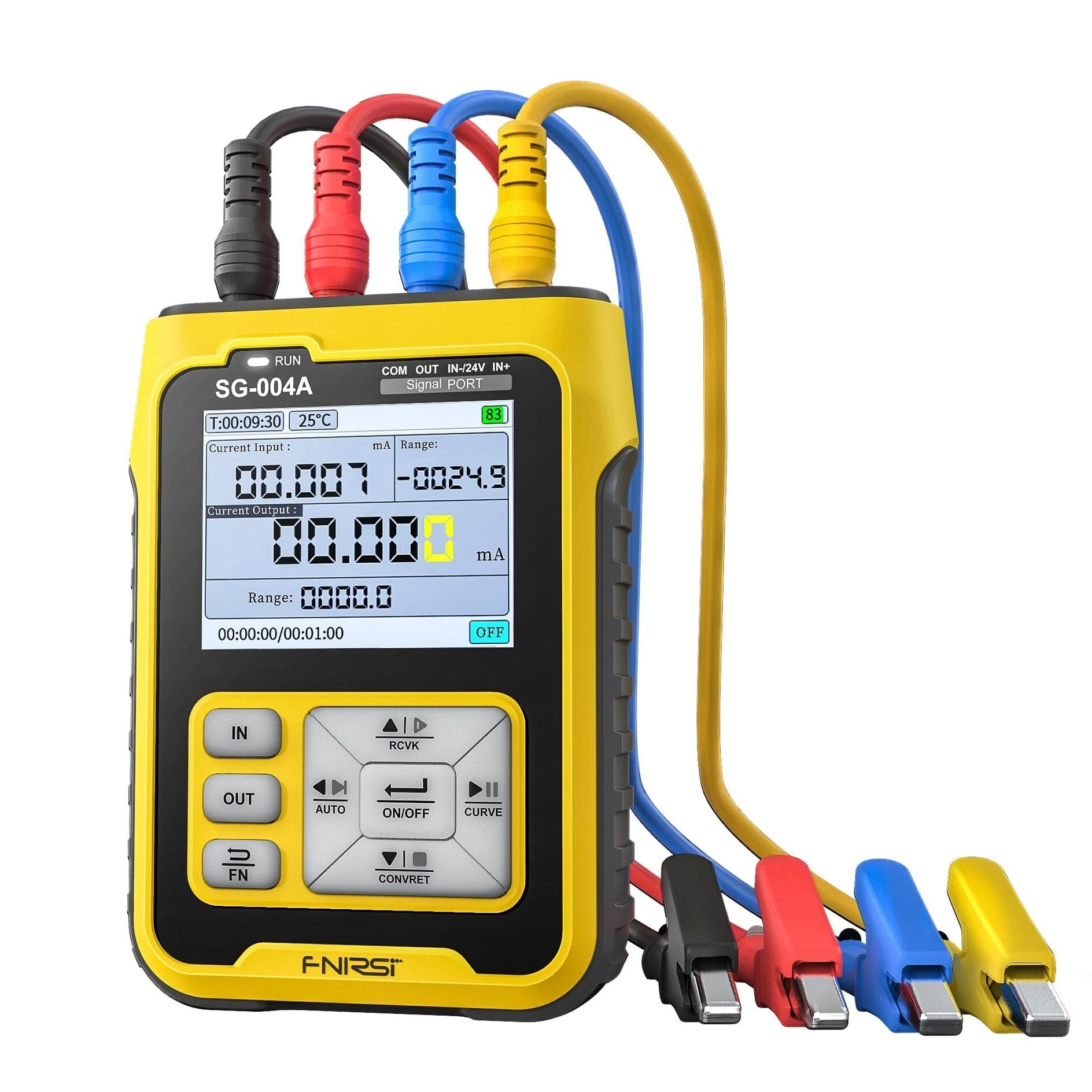

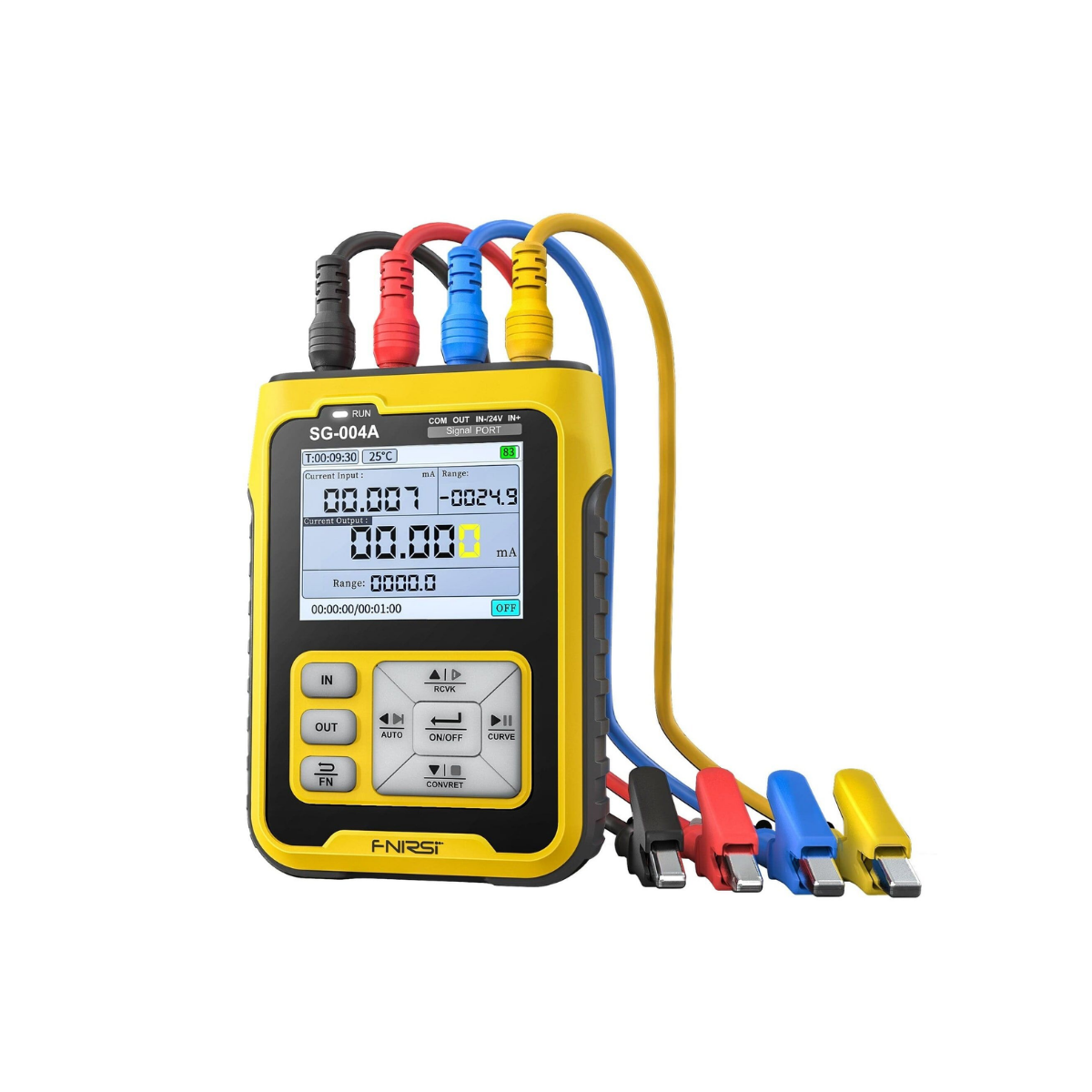

FNIRSI SG-004A Proses Kalibratörü & Endüstriyel Sinyal Jeneratörü
FNIRSI SG-004A Nedir? Ne İşe Yarar?
FNIRSI SG-004A; endüstriyel otomasyon, proses kontrol, PLC devreye alma ve saha kalibrasyon işlemleri için geliştirilmiş profesyonel bir sinyal jeneratörü ve proses kalibratörüdür. Tek bir cihaz ile 4-20mA akım, 0-24V gerilim, frekans / PWM, termokupl (TC) ve RTD (Pt100, Cu50) sinyallerini hem üretebilir hem de ölçebilirsiniz.
SG-004A; elektrik panoları, endüstriyel sensörler, kontrol vanaları, inverterler, PLC giriş/çıkış testleri ve proses enstrümantasyonu için sahada taşınabilir ve güvenilir bir çözüm sunar. Bağımsız 24V loop beslemesi, gerçek zamanlı grafik (real-time curve), MODBUS (RS485) desteği ve yüksek doğruluk oranı (≤0.02%) ile endüstriyel kullanıcılar için tasarlanmıştır.
SG-004A Hangi Alanlarda Kullanılır?
- PLC giriş / çıkış testleri ve devreye alma
- 4-20mA akım döngüsü kalibrasyonu
- Endüstriyel sensör ve transmitter testleri
- Termokupl ve RTD sıcaklık simülasyonu
- Vana konumlandırma ve kontrol sistemleri
- Proses enstrümantasyonu ve bakım-onarım
FNIRSI SG-004A Temel Özellikleri
- 4-20mA aktif / pasif akım giriş & çıkış
- 0-24V gerilim üretme ve ölçme
- 0-9999Hz frekans ve PWM sinyal desteği
- Termokupl (TC-B, E, J, K, N, R, S, T, WRe) desteği
- RTD: Pt100 ve Cu50 ölçüm & simülasyon
- Bağımsız 24V loop beslemesi
- Gerçek zamanlı grafik (Real-Time Curve)
- MODBUS Slave (RS485) haberleşme
- Programlanabilir çıkış ve preset değerler
- USB üzerinden firmware güncelleme
FNIRSI SG-004A Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Akım Çıkışı | 0 – 24mA (Aktif / Pasif) |
| Gerilim Çıkışı | 0 – 24V |
| Frekans / PWM | 0 – 9999Hz |
| 24V Loop Besleme | Desteklenir |
| Termokupl Desteği | B / E / J / K / N / R / S / T / WRe |
| RTD Desteği | Pt100, Cu50 |
| Ekran | 2.4” TFT Renkli HD Ekran |
| Batarya | 3000mAh Li-ion (≈24 saat standby) |
| Haberleşme | MODBUS Slave (RS485) |
| Şarj | USB-C (5V – 12V / 10W) |
| Ağırlık | ≈180 g |
Kimler İçin Uygun?
FNIRSI SG-004A; otomasyon mühendisleri, bakım teknisyenleri, elektrik-elektronik servisleri, endüstriyel saha ekipleri ve eğitim kurumları için ideal bir proses kalibrasyon ve sinyal üretim cihazıdır. Tek cihazla hem ölçüm hem simülasyon yapabilmek, sahada ciddi zaman kazandırır.
| Özellik | Açıklama |
|---|---|
| Marka / Model | FNIRSI SG-004A |
| Ekran | 2.4" TFT Renkli HD Ekran (Arka aydınlatmalı) |
| Boyut / Ağırlık | 82×27×112 mm / 50g |
| Batarya | 3000 mAh Lityum Batarya, 24 saat bekleme |
| Şarj Girişi | USB-C 5V~12V / 10W Max |
| Çıkış Sinyalleri | |
| Aktif Akım | 0-24 mA |
| Pasif Akım | 0-24 mA |
| Gerilim | 0-24 V |
| Frekans / PWM | 0-9999 Hz |
| Termokupl | -10~100 mV |
| Direnç / Termal Direnç | 0-390Ω |
| Giriş Sinyalleri | |
| Aktif Akım | 0-24 mA |
| Gerilim | 0-24 V |
| Frekans / PWM | 0-9999 Hz |
| Termokupl | -10~100 mV |
| Direnç / Termal Direnç | 0-400Ω |
| Gelişmiş Özellikler | |
| Programlı Otomatik Çıkış | Artan, azalan ya da döngüsel mod |
| Sinyal Dönüşüm | Liner dönüşüm çıkışı |
| Gerçek Zamanlı Eğri | Giriş / çıkış eğrisi izleme ve karşılaştırma |
| Tarihsel Kayıt | 100.000 veri veya 15 grup kayıt |
| MODBUS Desteği | Modbus slave protokolü |
| Firmware Güncelleme | USB üzerinden (U Disk emülasyon) |
| Teknik Doğruluk & Çözünürlük | |
| Akım (0-24 mA) | ±(0.02%+0.003), 0.001 mA çözünürlük |
| Gerilim (0-24 V) | ±(0.02%+0.003), 0.001 V çözünürlük |
| Frekans | ±2%, 5 basamak çözünürlük |
| Millivolt (mV) | ±(0.03%+0.003), 0.001 mV çözünürlük |
| Termokupl Aralıkları | |
| TC-S / TC-B | 0~1760°C | ±(0.2~0.5%+1) |
| TC-E / TC-K | 0~1320°C | ±(0.2%+1) |
| TC-R / TC-J | 0~1190°C | ±(0.3%+1) |
| TC-T / TC-N | 0~1290°C | ±(0.2%+1) |
| WRe3/25 / WRe3/26 | 0~2320°C | ±(0.2%+1) |
| Sıcaklık Sensörleri | |
| Pt100 | -200~650°C | ±(0.5%+1) |
| Cu50 | -20~150°C | ±(0.5%+1) |
