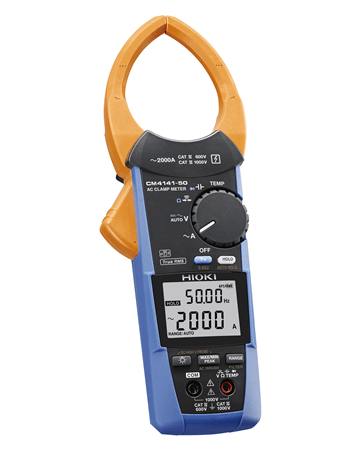

Hioki CM4141-50 AC Pensampermetre 2.000 A True RMS İnce Çene
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Hioki CM4141-50, 2.000 A'e kadar AC akımı True RMS yöntemiyle ölçen, ince çene tasarımlı bir pensampermetredir. Özel tasarlanmış çenesi, kalabalık dağıtım panolarındaki kablolar arasına kablolara veya cihaza zarar verme endişesi olmadan kolayca girer. Yüksek akım ölçme kapasitesi onu özellikle endüstriyel uygulamalar için kullanışlı kılar; AC akımın yanında AC/DC gerilim, direnç, kapasitans, frekans ve sıcaklık da ölçer.
Hioki CM4141-50 Öne Çıkan Özellikler
- AC akım: 60,00 A – 2.000 A, 3 kademe, 45 Hz – 1 kHz True RMS; temel doğruluk ±%1,5 okuma ±0,08 A (60 A kademesi).
- φ55 mm çene, uçtan itibaren 44 mm'lik bölümde yalnızca 11 mm kesit: kablolar arasına kolay geçiş.
- 300 g ağırlık: üreticiye göre benzer sınıftaki pensampermetrelerden en az 100 g daha hafif.
- AC gerilim 6,000 V – 1.000 V, DC gerilim 600,0 mV – 1.000 V ve DC+AC gerilim; opsiyonel P2010 ile 2.000 V DC'ye kadar.
- Direnç (6,000 MΩ'a kadar), kapasitans (1.000 μF'a kadar), frekans ve K tipi sıcaklık (-40 °C – 400 °C) ölçümü.
- Süreklilik, diyot testi, gerilimde otomatik AC/DC algılama, MAX/MIN/AVG/PEAK gösterimi ve alçak geçiren filtre.
- CAT IV 600 V / CAT III 1.000 V; P2010 ile CAT III 2.000 V / CAT IV 1.000 V.
- Opsiyonel Z3210 ile GENNECT Cross ve Excel'e veri aktarımı, 1.–30. derece harmonik analizi.
- -25 °C – 65 °C çalışma sıcaklığı; 2 adet LR03 pil ile yaklaşık 48 saat kullanım.
Kullanım Alanları
Hioki CM4141-50, endüstriyel tesislerde yüksek AC akım ölçümü ve kablo yoğunluğu fazla olan dağıtım panolarının bakımı için uygundur. Opsiyonel P2010 DC yüksek gerilim probu ile büyük ölçekli güneş enerjisi santrallerinde şebekeyi kesmeden 2.000 V DC'ye kadar güvenli ölçüm yapılabilir. Z3210 ve GENNECT Cross ile yapılan basit harmonik analizi; aşırı ısınma kaynaklı ekipman hasarı, güç kontrol cihazlarında arıza ve verim kaybı gibi harmonik kaynaklı sorunların sahada incelenmesine yardımcı olur.
Teknik Özet
| Özellik | Değer |
|---|---|
| Ölçüm yöntemi | True RMS |
| AC akım | 60,00 A – 2.000 A, 3 kademe (45 Hz – 1 kHz), ±%1,5 okuma ±0,08 A (60 A) |
| AC gerilim | 6,000 V – 1.000 V, 4 kademe (15 Hz – 1 kHz), ±%0,9 okuma ±0,003 V (6 V) |
| DC gerilim | 600,0 mV – 1.000 V (P2010 ile 600,0 V – 2.000 V) |
| Direnç | 600,0 Ω – 6,000 MΩ, 5 kademe |
| Kapasitans | 1,000 μF – 1.000 μF, 4 kademe |
| Sıcaklık (K) | -40,0 °C – 400,0 °C |
| Çene çapı / en ince kesit | φ55 mm / 11 mm |
| Güvenlik kategorisi | CAT IV 600 V, CAT III 1.000 V |
| Boyut ve ağırlık | 65 × 247 × 35 mm, 300 g |
Kutu İçeriği
- Test kablosu L9300 ×1
- Taşıma çantası C0203 ×1
- LR03 alkalin pil ×2
- Kullanım kılavuzu ×2
- Kullanım önlemleri ×1
Hioki CM4141-50 ile CM4141-90 Farkı
Ölçüm özellikleri aynıdır. CM4141-50, Z3210 kablosuz adaptör olmadan; CM4141-90 ise Z3210 kablosuz adaptör ile birlikte sunulur. Z3210, CM4141-50'ye sonradan opsiyonel olarak eklenebilir; GENNECT Cross uygulaması, Excel'e doğrudan veri girişi ve harmonik analizi için gereklidir.
Neden İnovasyonTest?
- İnovasyonTest, Hioki yetkili satıcısıdır.
- Orijinal ürün ve 3 yıl üretici garantisi.
- Stoktaki ürünlerde aynı gün kargo.
- 5.000 TL üzeri siparişlerde ücretsiz kargo.
- Kredi kartına 12 aya varan taksit imkânı.
- Havale ile ödemede ek indirim fırsatı.
- Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağı kalibrasyon laboratuvarı).
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek.
- Kurumsal ve toplu alımlar için teklif formu.
İlgili Ürünler
- Hioki 3280-10F AC Pensampermetre 1.000 A Cep Tipi İnce Gövde
- Hioki CM3289 AC Pensampermetre 1.000 A True RMS İnce Çene
- Hioki 3288-20 AC/DC Pensampermetre 1.000 A True RMS İnce Gövde
- AC Pensampermetreler
- Tüm Hioki ürünleri
Sıkça Sorulan Sorular
Hioki CM4141-50 DC akım ölçer mi?
Hayır. CM4141-50 AC akım ölçer; DC gerilim ve DC+AC gerilim ölçebilir. 2.000 A seviyesinde DC akım ölçümü gerekiyorsa Hioki CM4373-50 AC/DC pensampermetre değerlendirilebilir.
P2010 probu ne sağlar?
Opsiyonel DC yüksek gerilim probu P2010 bağlandığında DC gerilim ölçümü 2.000 V'a çıkar ve güvenlik kategorisi CAT III 2.000 V / CAT IV 1.000 V olur. Bu özellik güneş enerjisi sistemlerinin muayenesi için önemlidir.
Bluetooth ile veri aktarımı yapılabilir mi?
Opsiyonel Z3210 kablosuz adaptör takıldığında ölçümler GENNECT Cross uygulamasına veya doğrudan Excel'e aktarılabilir ve 30. dereceye kadar harmonik analizi yapılabilir. CM4141-90 modeli Z3210 ile birlikte gelir.
Sıcaklık ölçümü için ne gerekir?
Cihaz K tipi termokupl girişiyle -40,0 °C ile 400,0 °C arasında ölçüm yapar. Bunun için opsiyonel sıcaklık probu gereklidir; prob doğruluğu cihaz doğruluğuna eklenir.
Kalibrasyon sertifikası alabilir miyim?
Talep edilmesi hâlinde, ek ücret karşılığında iş ortağımız olan kalibrasyon laboratuvarından TÜRKAK akrediteli kalibrasyon sertifikası sağlanabilir. Cihaz orijinal ve 3 yıl üretici garantilidir.
Temel özellikler
| Özellik | Değer |
|---|---|
| AC akım | 60,00 A – 2.000 A, 3 kademe (45 Hz – 1 kHz, True RMS), temel doğruluk (45–66 Hz): ±%1,5 okuma ±0,08 A (60 A kademesi) |
| Tepe faktörü | 60,00 A kademesi: 2,5 (50,00 A'den büyük, 60,00 A ve altı); 2.000 A kademesi: 1,5 (2.000 A ve altı) |
| DC gerilim | 600,0 mV – 1.000 V (P2010 ile: 600,0 V – 2.000 V) |
| AC gerilim | 6,000 V – 1.000 V, 4 kademe (15 Hz – 1 kHz, True RMS), temel doğruluk (45–66 Hz): ±%0,9 okuma ±0,003 V (6 V'ta) |
| DC+AC gerilim | 6,000 V – 1.000 V, 4 kademe, temel doğruluk (DC, 45–66 Hz): ±%1,0 okuma ±0,013 V (6 V'ta) |
| Direnç | 600,0 Ω – 6,000 MΩ, 5 kademe, temel doğruluk: ±%0,7 okuma ±0,5 Ω (600 Ω'da) |
| Kapasitans | 1,000 μF – 1.000 μF, 4 kademe, temel doğruluk: ±%1,9 okuma ±0,005 μF (1 μF'ta) |
| Frekans | Gerilim: 9,999 Hz – 999,9 Hz, 3 kademe; akım: 99,99 Hz – 999,9 Hz, 2 kademe; temel doğruluk: ±%0,1 okuma ±0,01 Hz (99,99 Hz'de) |
| Sıcaklık (K) | -40,0 °C – 400,0 °C, temel doğruluk: ±%0,5 okuma ±3,0 °C + sıcaklık probu doğruluğu |
| Harmonik | Z3210 takılıyken: gerilim/akım harmonik seviyeleri 30. dereceye kadar, içerik oranı, toplam harmonik bozulma oranı (GENNECT Cross uygulamasında görüntülenir) |
| Diğer fonksiyonlar | Süreklilik testi, diyot testi, otomatik AC/DC algılama (yalnızca gerilim), MAX/MIN/AVG/tepe dalga MAX/tepe dalga MIN gösterimi, alçak geçiren filtre, değer tutma, arka ışık, otomatik güç tasarrufu, sesli uyarı, sıfır ayarı ve diğerleri |
| Toz ve su koruması | IP20 (tamamen kuru koşulda gerilim veya tehlikeli canlı iletkende akım ölçümü; ıslakken kullanmayın), IP50 (direnç ölçümü, tamamen kuru yalıtılmış iletkende akım ölçümü ve depolama sırasında) |
| Güç kaynağı | LR03 alkalin pil ×2; sürekli kullanım: yaklaşık 48 saat (Z3210 takılı değilken), yaklaşık 24 saat (Z3210 takılı ve kablosuz iletişim kullanılırken); koşullar: 100 A AC ölçüm, arka ışık kapalı, 23 °C referans |
| Çene çapı | φ55 mm; çene ölçüleri: 82 mm (G) × 11 mm (D) (D ölçüsü çene ucundan itibaren 44 mm'lik bölüm için) |
| Çene kesitinin en ince ölçüsü | 11 mm (çene ucundan itibaren 44 mm'lik bölüm) |
| Güvenlik kategorisi | CAT IV 600 V, CAT III 1.000 V; P2010 ile: CAT III 2.000 V, CAT IV 1.000 V |
| Çalışma sıcaklığı | -25 °C – 65 °C |
| Boyutlar ve ağırlık | 65 mm (G) × 247 mm (Y) × 35 mm (D), 300 g |
| Standart aksesuarlar | Test kablosu L9300 ×1, taşıma çantası C0203 ×1, LR03 alkalin pil ×2, kullanım kılavuzu ×2, kullanım önlemleri ×1 |
| Doğruluk garantisi | 1 yıl |
