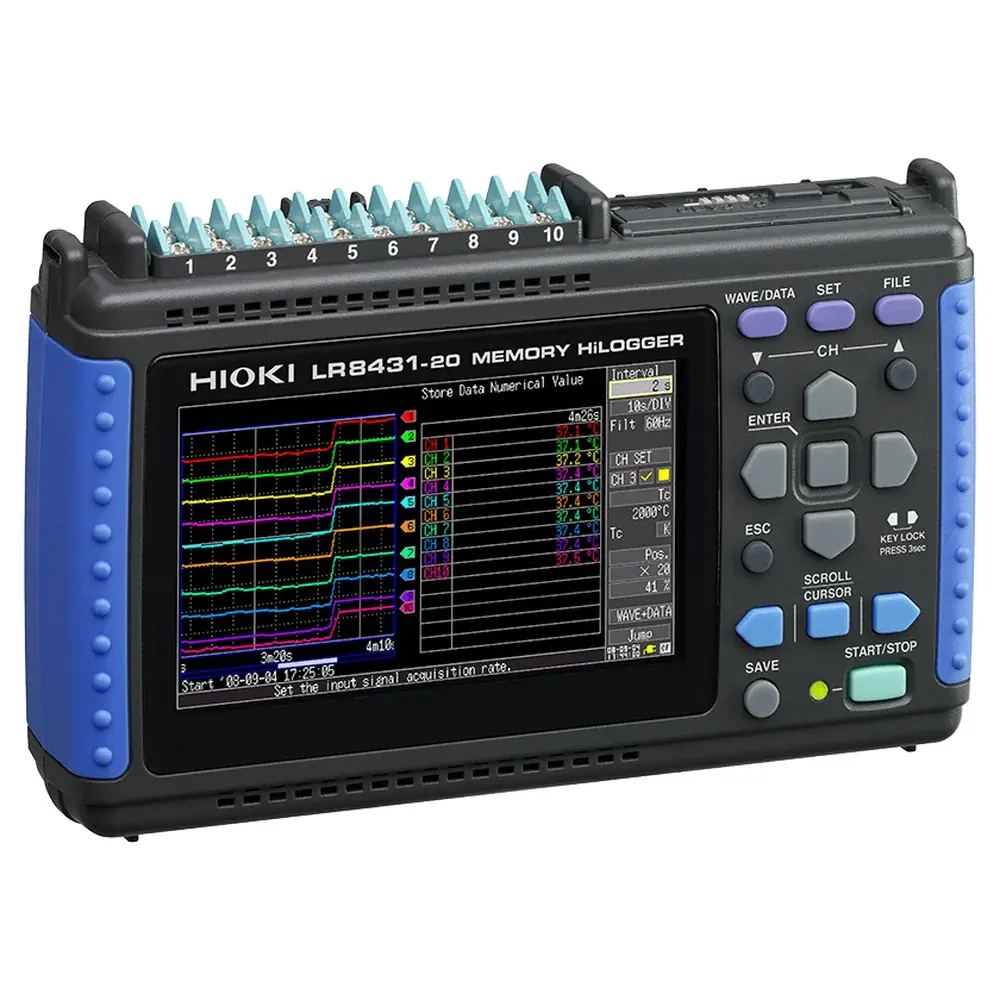

Hioki LR8431 Veri Kaydedici 10 Kanal İzoleli, 10 ms Örnekleme
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Hioki LR8431, gerilim, sıcaklık (termokupl), darbe ve devir sinyallerini 10 izoleli analog ve 4 darbe kanalında kaydeden el tipi bir veri kaydedicidir (Memory HiLogger). Tüm kanallarda 10 ms örnekleme hızı, gürültüye dayanıklı ölçüm devresi ve 4,3 inç renkli ekranıyla otomotiv, iklimlendirme ve elektronik Ar-Ge çalışmalarında çok noktalı ölçüm için tasarlanmıştır. Veriler USB belleğe veya CF karta gerçek zamanlı kaydedilir.
Hioki LR8431 Öne Çıkan Özellikler
- 10 izoleli analog kanal: farklı potansiyeldeki noktalarda sıcaklık ve gerilim aynı anda, kanallar arası etkileşim ve elektrik çarpması riski olmadan ölçülür
- Tüm kanallarda 10 ms örnekleme ve kayıt; 100 ms ile izlenemeyen ani yük değişimleri yakalanır
- Delta-sigma A/D dönüştürücü ve dijital filtreleme ile inverter anahtarlama gürültüsü ve şebeke frekansı uğultusu bastırılır
- K, J, E, T, N, R, S, B tipi termokupl girişi; iyileştirilmiş termokupl ve referans bağlantı kompanzasyonu doğruluğu
- Devir ölçümü ve darbe sayımı için 4 darbe kanalı
- USB bellek veya CF karta gerçek zamanlı kayıt; kayıt durdurulmadan depolama ortamı değiştirme
- 4,3 inç geniş, parlak renkli LCD ile net dalga şekli gösterimi
- Avuç içine sığan kompakt gövde (550 g)
- Birlikte verilen Logger Utility yazılımıyla bilgisayarda gerçek zamanlı kayıt ve kayıt sürerken geçmiş verileri görüntüleme
Kullanım Alanları
- Elektrikli ve hibrit araçlarda kullanılan motor ve inverterlerin değerlendirilmesi (yüksek hız, izoleli giriş, gürültüden az etkilenen ölçüm)
- İklimlendirme cihazlarında verim ölçümü ve performans değerlendirmesi: birden çok menfezde giriş/çıkış sıcaklığı ve iç bileşen sıcaklıklarının eş zamanlı ölçümü
- Elektronik cihazlarda iç bileşen sıcaklık ölçümü; rüzgâr hızı dönüştürücüsüyle kabin içi soğutma veriminin ölçümü
- Üretim hatlarından Ar-Ge laboratuvarlarına kadar gerilim, termokupl ve devir sinyallerinin uzun süreli kaydı
Teknik Özet
| Özellik | Değer |
|---|---|
| Analog giriş | 10 kanal, kanallar arası izoleli (M3 vidalı klemens) |
| Darbe (pulse) girişi | 4 kanal (ortak toprak) |
| Gerilim aralığı | ±100 mV – ±60 V, 1-5 V f.s.; 6 aralık; maks. çözünürlük 5 µV |
| Termokupl | K, J, E, T, N, R, S, B; -200 °C – 1.800 °C (sensöre bağlı); 0,1 °C çözünürlük |
| Kayıt aralığı | 10 ms – 1 saat, 19 seçenek (tüm kanallar) |
| Bellek | Dahili 3,5 M-word; CF kart veya USB bellek |
| Ekran | 4,3 inç renkli TFT LCD (480 × 272) |
| Güç | AC adaptör Z1005, batarya paketi 9780 (opsiyon, 2,5 saat), 10–16 V DC |
| Boyutlar / ağırlık | 176 × 101 × 41 mm, 550 g (batarya hariç) |
Kutu İçeriği
- Hioki LR8431-20 veri kaydedici (ana ünite)
- Ölçüm rehberi ×1
- Logger Utility veri toplama yazılımı ve kullanım kılavuzları (CD)
- USB kablosu L1003 ×1
- AC adaptör Z1005 ×1
Batarya paketi 9780 pakete dahil değildir. Termokupllar Hioki tarafından verilmez, ayrıca temin edilmelidir.
LR8431 ile LR8431-20 Farkı
Hioki'nin resmi ürün sayfasında LR8431 modelinin sipariş kodu olarak LR8431-20 (10 kanal, İngilizce model) listelenir; Hioki Avrupa mağazasında da LR8431 ürününün kutusundan LR8431-20 veri kaydedici çıkar. Kaynaklarda iki kod arasında teknik bir fark belirtilmemektedir: LR8431 model adı, LR8431-20 ise bu cihazın sipariş kodudur. Teknik özellikler ve standart aksesuarlar aynıdır. Aynı ailedeki LR8432 ise ısı akışı ölçümü ve 10 mV f.s. hassas aralığı sunan ayrı bir modeldir.
Neden İnovasyonTest?
- İnovasyonTest, Hioki yetkili satıcısıdır.
- Orijinal ürün ve 3 yıl üretici garantisi
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit imkânı
- Havale ile ödemede ek indirim fırsatı
- Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı aracılığıyla)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve toplu alımlar için teklif formu
İlgili Ürünler
- Hioki LR8431-20 Veri Kaydedici 10 Kanal İzoleli, 10 ms Örnekleme
- Hioki LR5001 Sıcaklık ve Nem Veri Kaydedici 2 Kanal, 60.000 Veri/Kanal
- Hioki PQ3198-94 Güç Kalitesi Analizörü Seti, 4 × 6000 A Esnek Akım Sensörlü
- Data Loggerlar (Veri Kaydediciler)
- Tüm Hioki ürünleri
Sıkça Sorulan Sorular
Hioki LR8431 ile LR8431-20 arasında fark var mı?
Hioki kaynaklarında LR8431 model adı, LR8431-20 ise 10 kanallı İngilizce modelin sipariş kodu olarak geçer. İki kod için farklı bir teknik özellik belirtilmemiştir; cihazın özellikleri ve standart aksesuarları aynıdır.
Hangi termokupl tipleri kullanılabilir?
K, J, E, T, N, R, S ve B tipi termokupllar desteklenir; ölçüm aralığı sensöre bağlı olarak -200 °C ile 1.800 °C arasındadır. Pt100 sensör ve nem ölçümü bu modelde kullanılamaz. Termokupllar Hioki tarafından verilmez, ayrıca temin edilmelidir.
10 ms aralıkla ne kadar süre kayıt yapılabilir?
Broşürdeki tabloya göre tüm kanallar (10 analog, 4 darbe, 1 alarm) 10 ms aralıkla ikili (binary) formatta kaydedildiğinde dahili bellek yaklaşık 32 dakika, 2 GB harici depolama yaklaşık 6 gün 12 saat yeter. CSV formatında kayıt süresi 1/10 veya daha kısadır.
Batarya ile kullanılabilir mi?
Evet, opsiyonel 9780 batarya paketiyle yaklaşık 2,5 saat sürekli kullanım mümkündür; batarya paketi standart pakette yer almaz. Cihaz ayrıca birlikte verilen Z1005 AC adaptör veya 10–16 V DC besleme ile çalışır.
Hangi hafıza kartı veya USB bellek kullanılmalı?
Önemli verilerin uzun süreli kaydı için endüstriyel standartlarda üretilen Hioki CF kartlar önerilir. Hioki dışı CF kartların ve USB belleklerin doğru çalışması garanti edilmez.
Kalibrasyon sertifikası alınabilir mi?
Evet. Talep halinde, iş ortağımız olan kalibrasyon laboratuvarı aracılığıyla ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası sağlanır. Cihazın doğruluk garantisi 1 yıldır.
Temel özellikler
| Özellik | Değer |
|---|---|
| Doğruluk garantisi | 1 yıl |
| Kanal sayısı | Analog: tarama giriş yöntemiyle 10 izoleli kanal (M3 vidalı klemens bloğu) Darbe: 4 kanal (tüm darbe girişleri ana ünite ile ortak topraklıdır) |
| Gerilim | ±100 mV – ±60 V, 1-5 V f.s.; 6 aralık; maks. çözünürlük 5 µV |
| Sıcaklık (termokupl) | -200 °C – 1.800 °C (sensöre bağlı); 1 aralık (K, J, E, T, N, R, S, B); maks. çözünürlük 0,1 °C |
| Sıcaklık (Pt100 sensör) | Kullanılamaz |
| Nem | Kullanılamaz |
| Toplam darbe sayımı | 0 – 1.000 M darbe; 1 aralık (gerilimsiz 'a' kontağı, açık kollektör veya gerilim girişi); maks. çözünürlük 1 darbe |
| Devir sayısı | 0 – 5.000/n (r/s) f.s.; 1 aralık (gerilimsiz 'a' kontağı, açık kollektör veya gerilim girişi); çözünürlük 1/n (r/s) Not: n = devir başına darbe sayısı (1 – 1.000) |
| Maks. izin verilen giriş | DC 60 V (analog giriş), DC -5 V – 10 V (darbe girişi) |
| Toprağa göre maks. anma gerilimi | AC 30 V rms, DC 60 V (giriş kanalı ile şasi arasında ve giriş kanalları arasında uygulandığında hasara yol açmayan üst sınır) |
| Kayıt aralıkları | 10 ms – 1 saat, 19 seçenek (her kayıt aralığında tüm giriş kanalları taranır) |
| Seçilebilir filtreler | 50 Hz, 60 Hz veya KAPALI (analog kanallarda yüksek frekansların dijital filtrelenmesi) |
| Bellek kapasitesi | Dahili bellek: 3,5 M-word Harici depolama: CF kart veya USB bellek (yalnızca Hioki CF kart için doğru çalışma garanti edilir) |
| Harici arayüz | USB 2.0 mini-B soket ×1 Fonksiyonlar: bilgisayardan kontrol, takılı CF karttaki dosyaları bilgisayara aktarma (bağlı USB bellekteki dosyalar USB iletişimiyle bilgisayara aktarılamaz), CF kart ile USB bellek arasında veri kopyalama |
| Ekran | 4,3 inç WQVGA-TFT renkli LCD (480 × 272 nokta) |
| Fonksiyonlar | CF karta veya USB belleğe gerçek zamanlı kayıt, sayısal hesaplamalar vb. |
| Güç kaynağı | AC adaptör Z1005: 100 – 240 V AC (50/60 Hz) Batarya paketi 9780: 2,5 saat sürekli kullanım 12 V DC besleme: 10 – 16 V (bağlantı kablosu için bize danışın; kablo uzunluğu 3 m'den az) |
| Boyutlar ve ağırlık | 176 mm (G) × 101 mm (Y) × 41 mm (D), 550 g (batarya paketi 9780 takılı değilken) |
| Standart aksesuarlar | Ölçüm rehberi ×1, veri toplama yazılımı (Logger Utility) ×1, USB kablosu L1003 ×1, AC adaptör Z1005 ×1 |
| LabVIEW / MATLAB | Desteklenmiyor (N/A) |
Giriş/çıkış terminalleri (broşür)
| Özellik | Değer |
|---|---|
| Harici terminaller | 1: GND, 2: Tetik çıkışı, 3: Harici tetik girişi, 4: Alarm çıkışı |
| Alarm çıkışı | 1 kanal |
